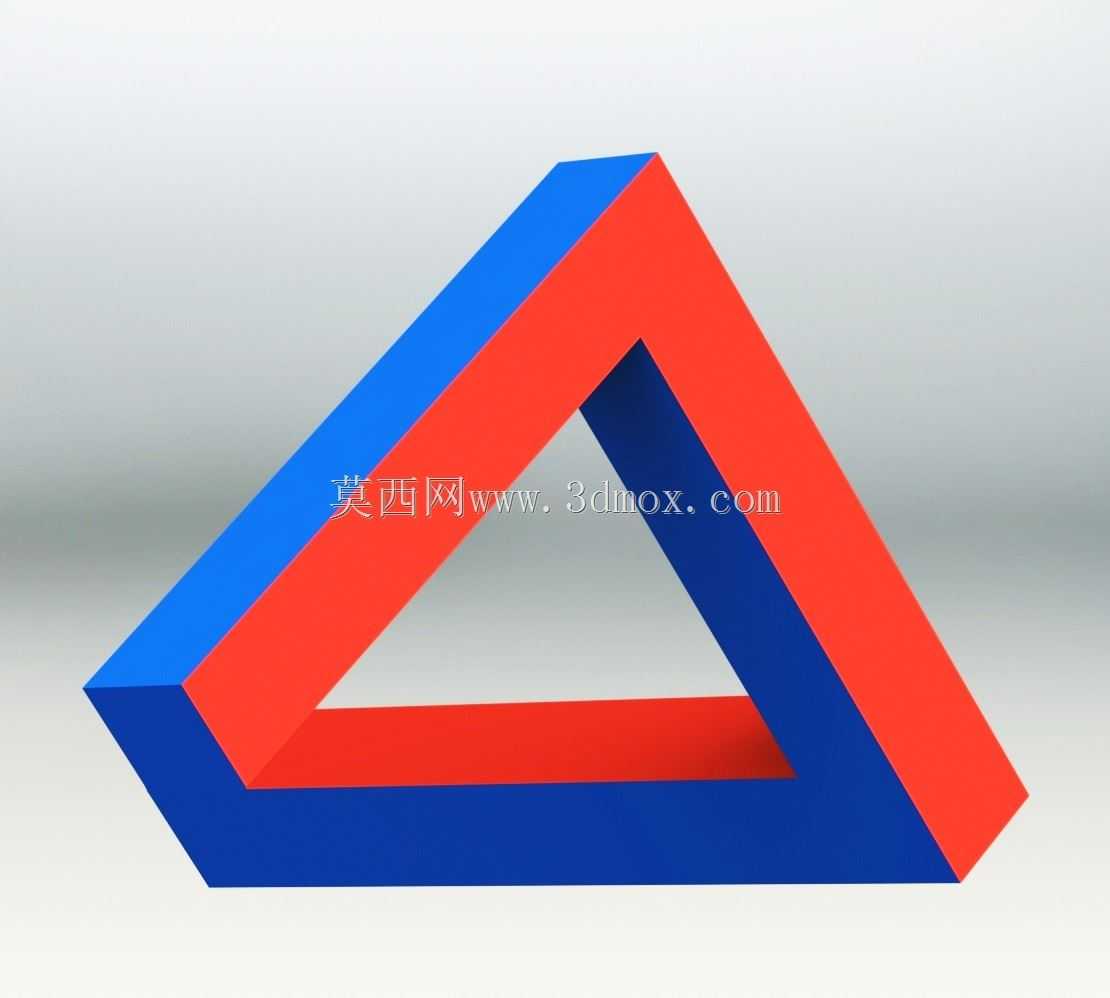

彭罗斯三角视错觉立体几何结构造型

　　这款彭罗斯三角视错觉结构，在工业设计展示、科普教具开发、创意装置搭建场景中有着独特的应用价值，其核心是利用三维空间的视角错位，构建出在二维观测视角下违背常规几何逻辑的闭合三角形态，打破日常对实体结构连接逻辑的固有认知。从实际功能特性来看，该结构并非具备传动、承载类机械功能的工业零部件，更多是作为几何原理展示载体、创意装饰构件、空间视错觉实验样件使用，在科技馆展品搭建、工业设计创意原型验证、文创产品结构开发中，能够直观呈现三维空间投影与实体结构的认知差异，帮助设计从业者理解空间透视与实体建模的边界关系。

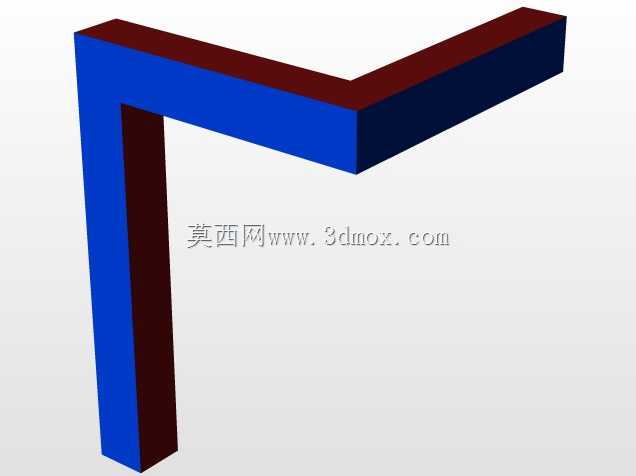

　　设计过程中，需要先拆解彭罗斯三角的视错觉形成逻辑：常规三角结构的三条边在三维空间中处于同一平面且首尾连接形成闭合回路，而该结构的三条棱边实际在空间中处于错位排布状态，每一段构件的扭转角度、连接端面的倾斜度都经过精确计算，确保在特定观测视角下，相邻两段构件的视觉投影能够形成连续衔接的错觉，偏离该观测角度后，就能看到结构实际的空间错位状态。建模时需要先确定观测基准视角，以该视角下的正投影轮廓为基础，逐段拉伸实体构件，每一段构件的截面保持一致的方形截面尺寸，相邻构件的连接位置做平滑过渡处理，避免出现棱角断层破坏视觉连续性，同时要控制每一段构件的空间扭转角度，确保从基准视角观测时，三条边的视觉宽度、色彩分界完全对齐，形成闭合三角的视觉效果。

　　从外形尺寸与安装边界来看，该结构的整体外轮廓为等边三角形，外接圆直径可根据实际使用场景缩放，单根构件的截面边长为整体外接圆直径的十分之一，确保结构比例协调，不会因为构件过粗或过细破坏视错觉效果。安装使用时，需要预留固定观测视角的安装基准，若作为桌面展示摆件，底部需设置水平安装面，确保观测视线与结构基准视角重合；若作为悬挂展示装置，需要根据悬挂高度调整结构的倾斜角度，匹配人站立时的视线高度。结构本身无活动部件，整体为一体化刚性结构，可采用3D打印、注塑、金属铣削等工艺加工，加工时需要保证相邻构件连接位置的形位公差，避免出现拼接缝隙导致视错觉效果失效。

　　在结构设计验证阶段，需要从多个视角进行渲染校验，除了基准观测视角外，还要检查其他视角下的结构形态是否存在干涉，确保实体结构在三维空间中是可加工、无重叠的有效实体，避免出现建模过程中的零厚度、实体交叉等错误。对于需要做表面分色处理的应用场景，要保证三个棱边的色彩分界位置与结构扭转角度匹配，在基准视角下色彩分界沿着三角边的走向连续分布，不会出现色彩错位打破视觉连贯性。该结构的建模过程也常作为三维建模软件的进阶练习案例，帮助从业者掌握空间基准设定、多视角轮廓对齐、实体扭转拉伸等建模技巧，理解三维建模中视觉投影与实体结构的对应关系，避免在常规机械结构建模中出现视角错位导致的尺寸标注错误、装配干涉问题。
