手动式层间面板搬运安装龙门吊具

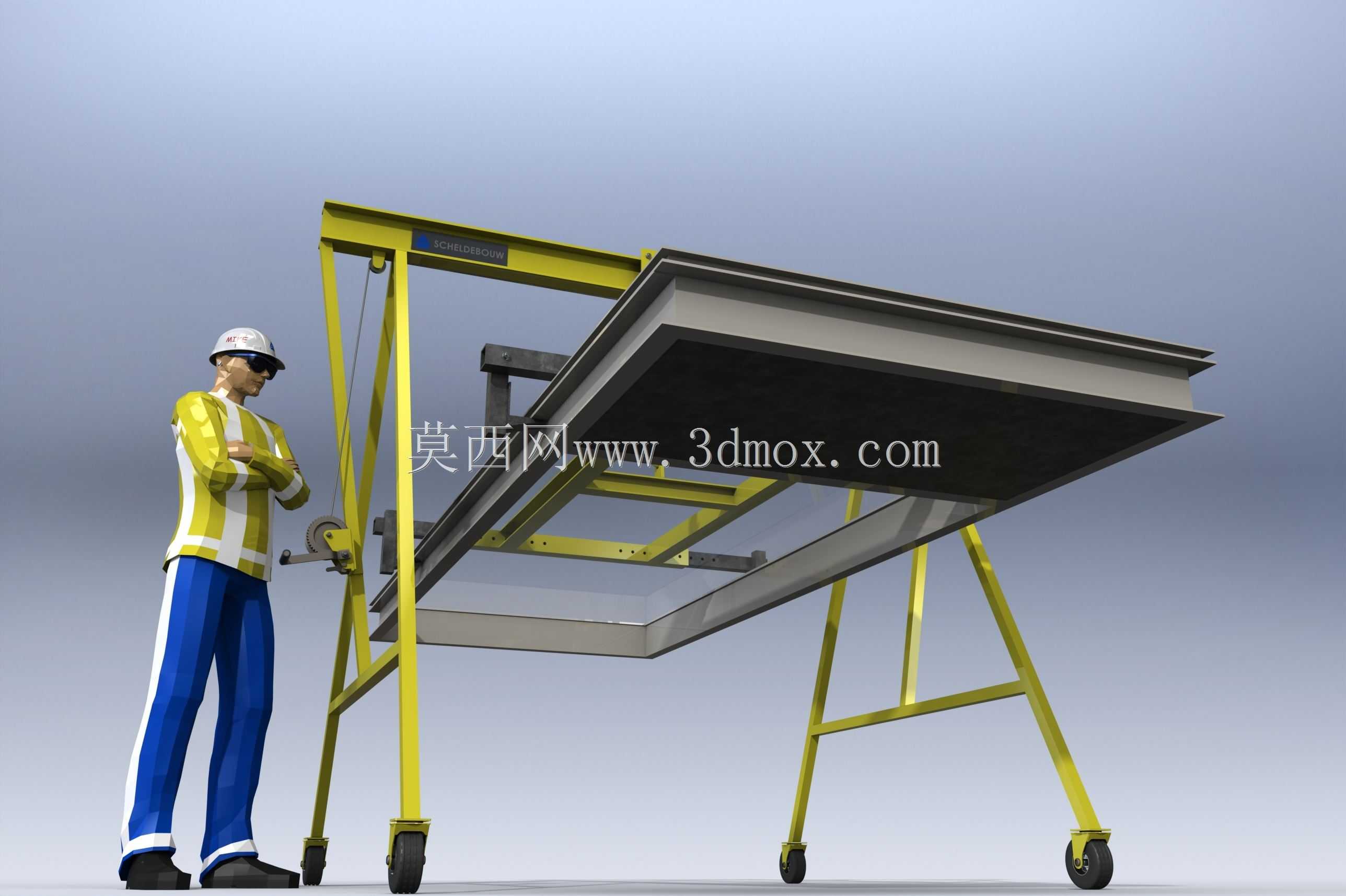

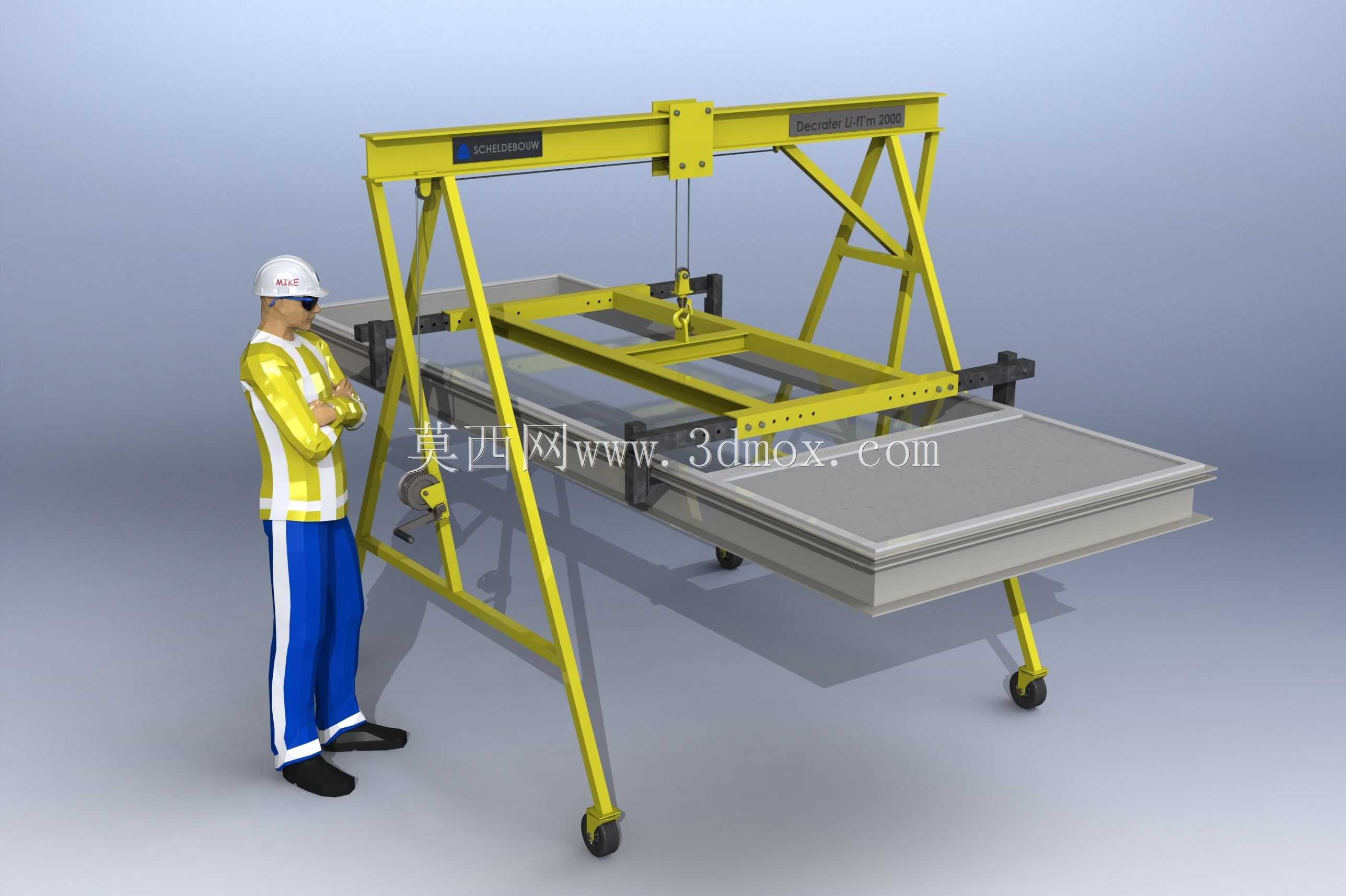

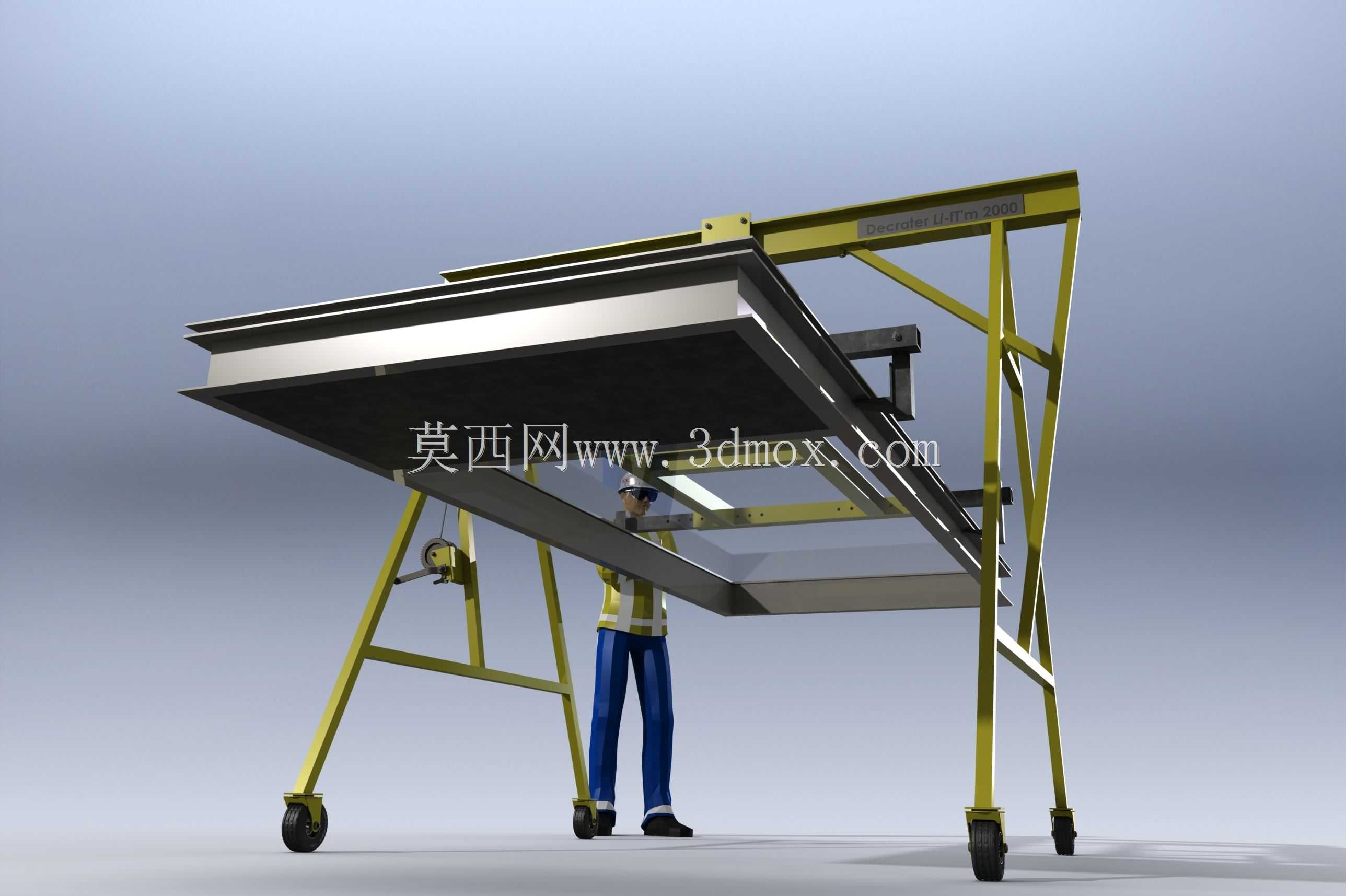

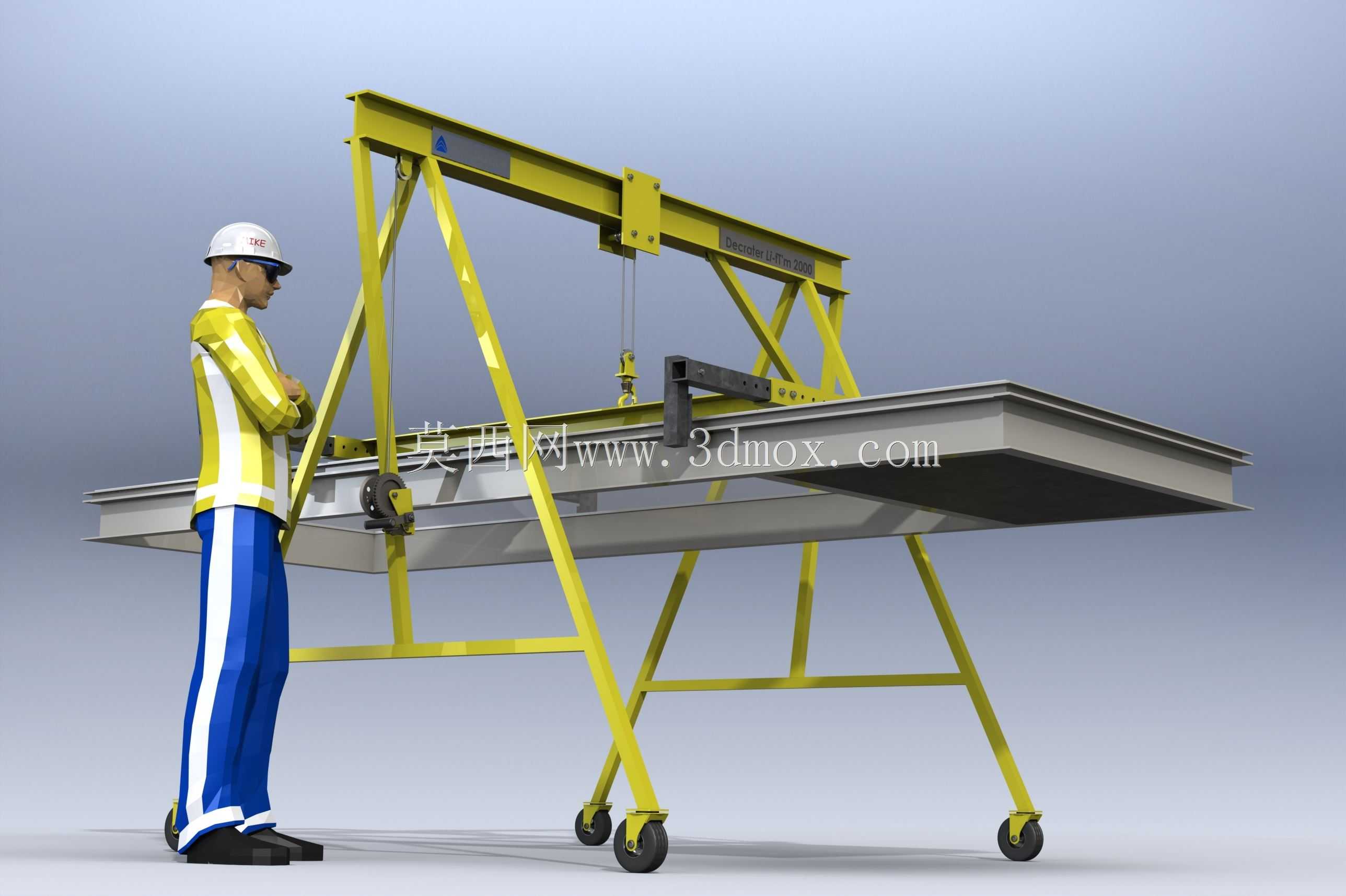

　　在装配式建筑内装、模块化厂房围护结构施工的现场作业场景中，层间面板的拆包转运与精准就位一直是影响施工效率的关键环节，常规的电动起重设备受限于场地供电条件、作业空间狭窄、临时架设成本高的问题，很难适配小范围、多点位的面板安装作业需求，这款手动操作的移动吊具正是针对这类场景开发的作业工装。从结构设计逻辑来看，整套设备采用了轻量化门式桁架结构，主体框架采用型钢焊接成型，两侧支腿设计为外张的A字型稳定结构，无需额外打地锚或者固定配重，仅靠结构自身的力学分布就能保证起吊过程中的抗倾覆稳定性，支腿底部配置了带刹车的万向脚轮，在空载状态下可以由单人推动完成工位转移，到达指定作业位置后踩下脚轮刹车即可锁定设备位置，不需要复杂的安装固定流程，

　　适配建筑内部凹凸不平的毛坯地面作业条件。设备的起吊机构采用手动葫芦配合横向滑移横梁设计，横梁上的吊点可以沿着主梁方向横向调整位置，适配不同宽度尺寸的面板吊装需求，吊具端设计了和板条箱、面板边缘匹配的夹持挂点，不需要额外捆绑吊带，挂接后即可完成起吊动作，整个起吊、横移、下落过程完全依靠手动操作完成，不需要外接电源或者气源，在没有供电的在建建筑内部、户外临时作业场地都可以直接投入使用，规避了电动设备线缆拖拽带来的作业安全隐患。从实际作业流程来看，这套设备首先可以完成包层面板的板条箱拆包作业，通过吊点起吊板条箱的上盖或者侧边固定结构，配合人工完成外包装的拆除，避免人工抬举拆包过程中面板滑落造成的材料损耗或者人员砸伤风险；拆包完成后，

　　可以直接将吊点切换到单块面板的吊装位置，将面板从堆垛位置吊起后，通过脚轮的移动和吊点的横向微调，将面板精准运输到地板上对应的安装区域，下落过程中可以通过手动葫芦的缓降功能控制下落速度，配合安装工人完成面板的对位固定，整套作业流程仅需要2名工人配合即可完成，相比传统人工抬板的作业模式，不仅降低了工人的劳动强度，也减少了面板搬运过程中边角磕碰造成的材料损耗。在设计细节上，整套设备的框架尺寸做了针对性的边界优化，整体高度适配常规建筑2.8米到3.5米的层高，支腿的内空宽度预留了足够的面板通过空间，同时保证设备可以顺利通过常规的室内门洞、施工临时通道，不需要拆分设备即可完成不同作业房间之间的转移；主梁的承重载荷经过力学校核，

　　匹配常规建筑面板、装饰板材的单块重量范围，不会出现过载变形的问题，所有的焊接位置都做了焊后打磨处理，避免尖锐棱角划伤作业人员或者面板表面，支腿的斜撑结构采用三角形稳定布局，在起吊偏载的情况下也能保证结构整体的刚性，不会出现框架晃动幅度过大影响对位精度的问题。不同于大型起重设备需要专业操作人员持证上岗，这套手动吊具的操作逻辑简单，现场施工人员经过简单的安全交底即可上手操作，不需要专门的设备操作人员驻场，非常适合小体量装修施工、围护面板安装这类分散式作业场景使用，设备自身重量控制在单人可推动的范围内，转场运输时也可以通过小型货运车辆完成转运，不需要专门的大型设备运输车辆，进一步降低了施工方的设备使用成本。在实际建模过程中，这套设备的所有型材连接位置都还原了真实的螺栓连接、焊接结构细节，脚轮、手动葫芦的安装位置都按照实际装配关系做了匹配，整体结构的运动自由度也完全还原真实设备的动作逻辑，吊点的横向滑移范围、手动葫芦的起吊行程都和真实设备的参数保持一致，可以直接用于施工方案的作业模拟、工装结构的优化改进参考，也可以作为施工人员作业培训的可视化演示模型使用，帮助作业人员快速理解设备的操作流程和作业边界。
