蜘蛛型大规格玻璃幕墙安装吸盘吊具

　　在建筑幕墙施工、大型玻璃板材转运的作业场景里，大尺寸窗格玻璃的搬运与就位一直是现场施工的难点——这类玻璃单块重量可达吨级，表面光滑无可靠夹持点，传统吊带捆绑易造成玻璃边角应力集中碎裂，人工扶持对位精度差，高空作业时还存在极大的安全隐患。这款蜘蛛构型的真空玻璃吸盘吊具，正是针对3x4m规格、单重1036kg级别的大尺寸平板玻璃设计，适配8/8/2-16/8/8厚度区间的钢化、夹胶玻璃材质，可覆盖商业建筑外立面、大型采光顶、室内玻璃隔断等场景的玻璃安装、复位、转运作业需求。

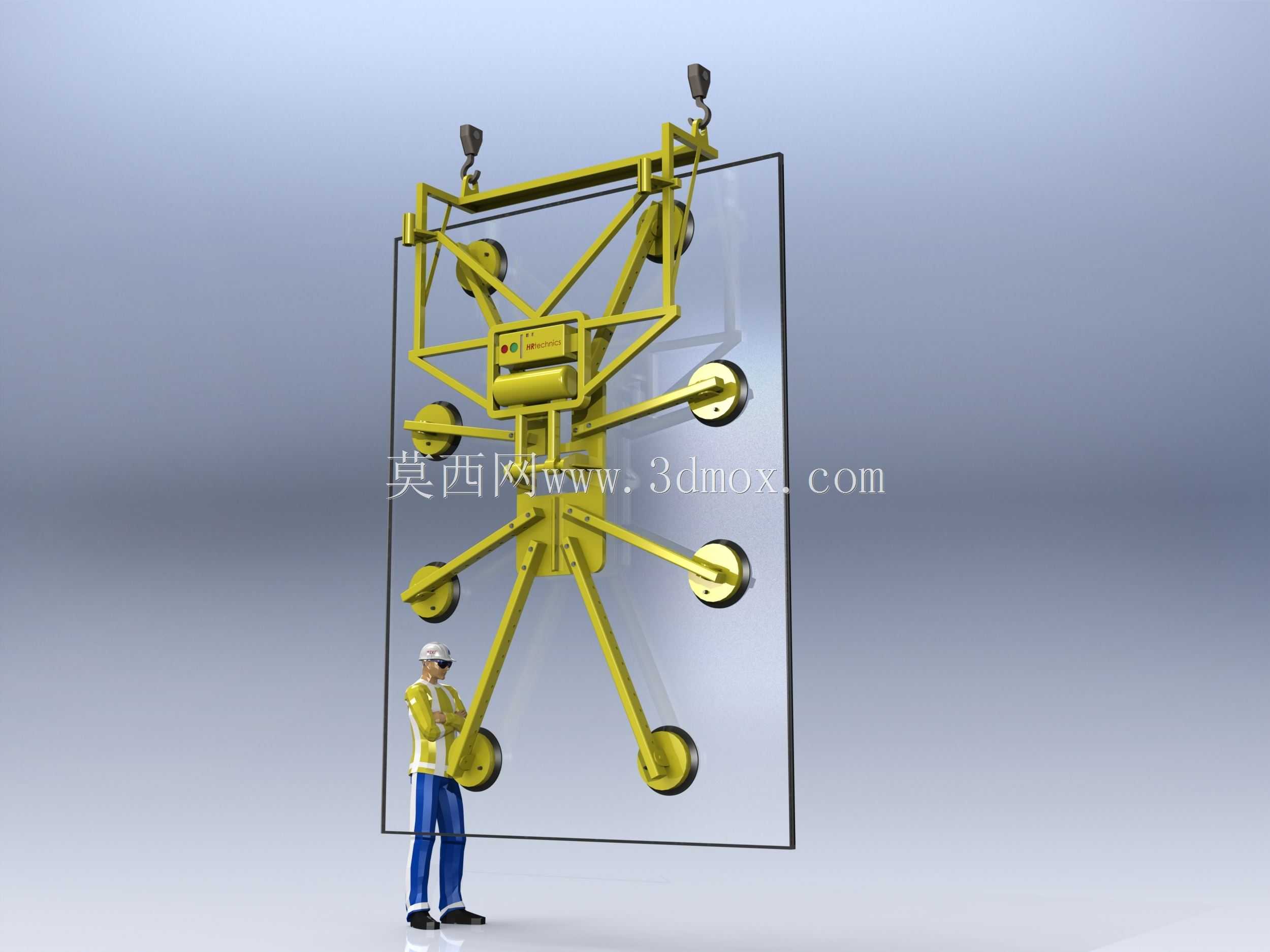

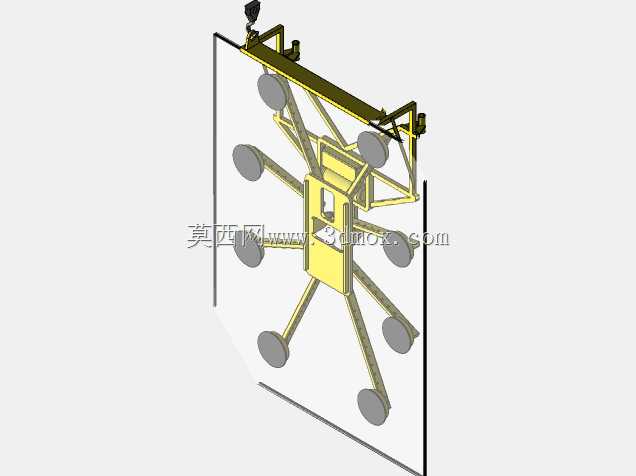

　　从结构布局来看，这款吊具采用对称式蜘蛛型延展臂设计，主框架为焊接箱型梁结构，整体受力路径从顶部吊耳向下传递至中心主承载座，再通过多根可调节长度的辐射状支臂将载荷均匀分配到各个吸盘安装点，8个真空吸盘沿玻璃板面呈对称分布，每个吸盘的吸附位置都经过受力核算，确保起吊时玻璃板面的弯曲应力控制在许用值以内，避免大尺寸薄板因局部受力不均产生挠曲碎裂。支臂上预留了多组调节安装孔，可根据玻璃的实际幅面调整各吸盘的径向位置，兼容不同长宽比的玻璃板材，无需更换额外配件即可覆盖常规大规格幕墙玻璃的尺寸范围。

　　真空吸附系统集成在主框架中部的控制箱内，包含真空发生器、压力保持阀、负压检测单元与手动操作手柄，作业时先将吊具通过顶部吊耳与现场起重设备的吊钩连接，将各吸盘贴合在玻璃表面的标记位置，启动真空发生装置待负压达到额定吸附力后，压力保持阀会自动锁闭气路，即使外接气源出现短暂中断，也能维持足够的吸附时长保障作业安全，负压表实时显示当前真空度，操作人员可直观判断吸附状态是否满足起吊要求。吊具顶部设置了双吊点结构，可配合起重设备的副钩实现玻璃的空中姿态调整，完成从垂直堆放状态到安装就位角度的平稳翻转，无需额外人工牵拉即可精准对位窗框安装位，大幅降低高空作业的人工操作强度。

　　设计过程中重点考量了现场安装的边界条件：吊具整体的重心经过严格配平，起吊后玻璃板面保持自然垂直状态，不会出现偏斜扭转；各支臂的末端都设置了软质防护垫块，避免支臂金属部分直接接触玻璃表面造成划伤；吸盘采用丁腈橡胶材质，盘面带有多道密封唇，即使玻璃表面存在轻微的灰尘或水渍，也能保证可靠的密封性能，适配施工现场复杂的板面条件。吊具与起重设备的连接采用标准卸扣接口，可直接适配现场常用的汽车吊、履带吊或屋面吊的吊钩规格，无需额外制作转换连接件，到场即可快速投入使用。

　　在现场复位作业场景下，这款吊具可灵活调整吸附位置，针对已安装完成但出现位移、密封失效的玻璃板块，可在不破坏周边已装板块的前提下，单块吸附起吊玻璃完成重新定位、打胶密封等操作，相比传统的满堂架支撑复位方案，作业效率提升数倍，同时避免了大面积搭设作业架对其他施工工序的干扰。针对玻璃转运环节，吊具的对称结构可保证玻璃在转运过程中保持稳定，不会出现晃动磕碰，配合厂区或工地的叉车、行车也可完成车间内的玻璃堆垛、转运作业，实现一机多用，覆盖玻璃从出厂堆垛、现场转运到安装就位的全流程吊装需求。

　　结构建模过程中，所有受力焊缝都按照起重设备的相关标准进行了强度校核，主框架的材料选用低合金高强度结构钢，在保证整体结构刚度的前提下尽可能降低吊具自重，减少起重设备的载荷占比；各转动连接部位都设置了自润滑轴承，长期使用也不会出现卡滞，调节支臂长度时操作顺畅，单人即可完成不同规格玻璃的支臂位置调整。真空管路采用耐候性软管，沿支臂内侧通过管卡固定，避免作业过程中管路被剐蹭破损，所有气路接头都采用快插式标准接头，后期维护更换配件便捷，无需专用工具即可完成易损件的更换作业。
