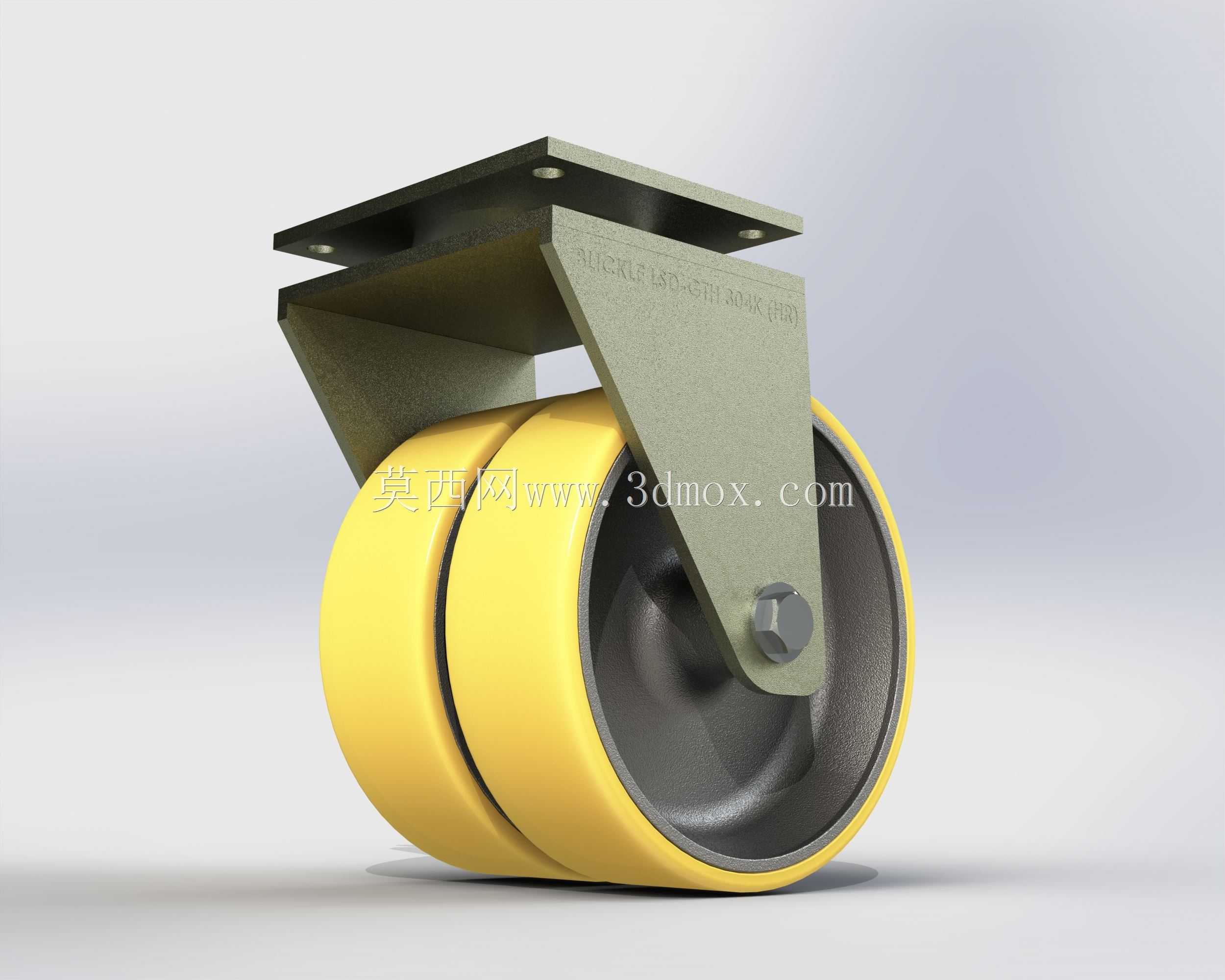

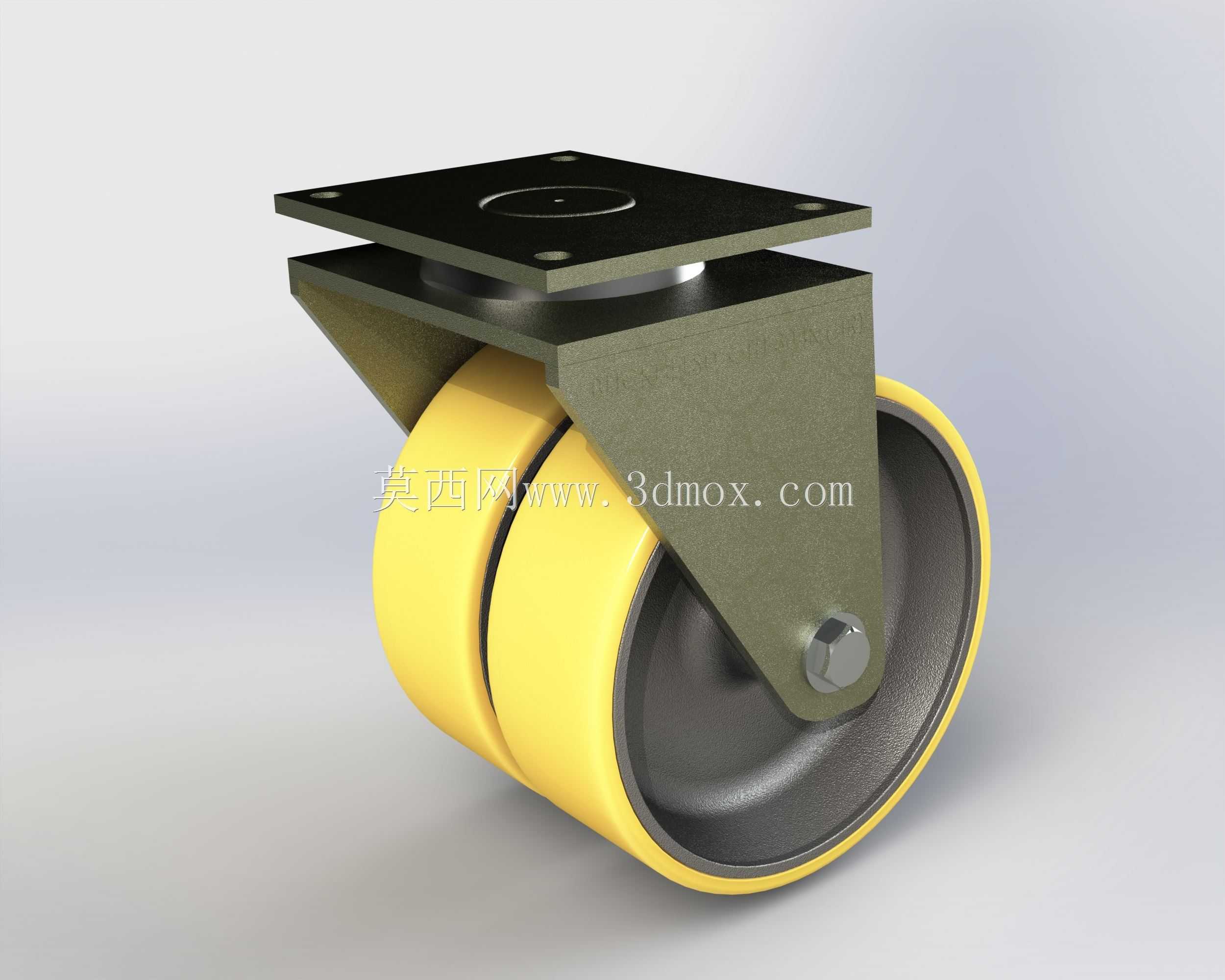

焊接钢重型双轮旋转万向脚轮结构

　　在重型工业物流、大型装备制造、重载仓储转运场景中，移动承载部件的可靠性直接决定了整套设备的移动效率与作业安全，这款焊接钢结构的双轮旋转脚轮，正是针对大吨位移动需求开发的承载行走部件。从实际应用场景来看，这类脚轮常被配置在重型工装台车、大型焊接变位机移动底座、重载仓储货架、大吨位设备转运托盘、重型工业机器人移动底盘上，单轮组承载能力覆盖数吨级载荷需求，可适配车间环氧地坪、硬化水泥地面、钢板铺设地面等多种工业常见行走路面，双轮布局的设计相比同直径单轮结构，能有效降低单轮对地面的比压，减少地坪损伤，同时在遇到地面细小凸起、焊缝、伸缩缝等障碍时，双轮结构的通过性更平稳，不会出现单轮卡滞带来的整车冲击。

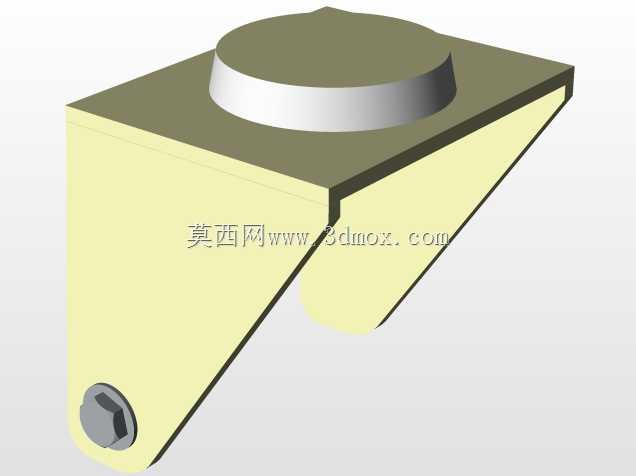

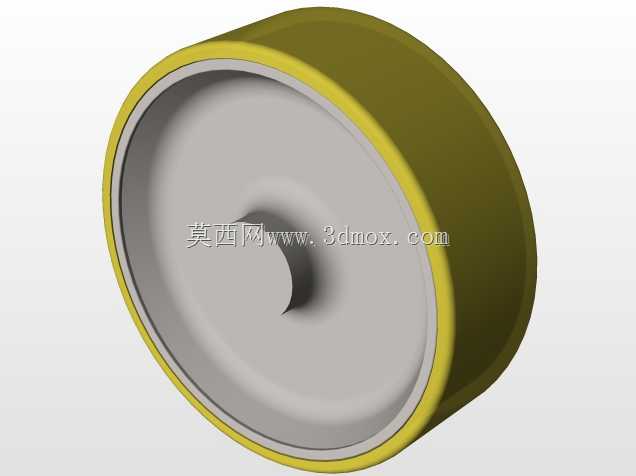

　　从结构设计思路来看，这款脚轮的支架采用厚钢板焊接成型工艺，摒弃了薄钢板冲压支架在重载下易变形、焊缝易开裂的缺陷，支架的安装顶板采用带安装孔的平板结构，可通过螺栓直接与设备底座的安装面刚性连接，顶板与旋转支架主体之间采用大直径回转支承结构，保证重载状态下转向旋转的顺畅度，不会因为载荷过大出现转向卡滞、回转部件压溃的问题。轮架的支撑臂采用折弯焊接的箱型结构，相比单片式支撑臂，抗侧向冲击的能力提升明显，在设备斜向牵引、经过倾斜路面时，支撑臂不会出现侧向张开变形的问题。滚轮部分采用双轮并排布局，轮芯为铸铁材质，外层包覆高硬度聚氨酯弹性体，这种材质搭配既保证了滚轮的承载刚性，又能通过聚氨酯层的弹性变形吸收行走过程中的微小振动，降低移动过程中的噪音，同时聚氨酯材料的抗撕裂性能、耐油耐切削液性能适配车间复杂的地面环境，不会因为沾染车间常见的润滑油、切削液出现轮面腐蚀剥落的问题。

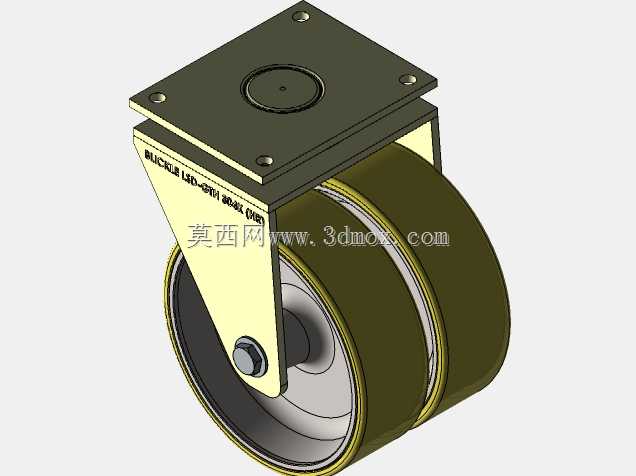

　　从安装边界与尺寸配合的角度来看，这款脚轮的安装顶板预留的安装孔位采用行业通用的重型脚轮孔距标准，可直接适配多数标准重载设备底座的安装接口，不需要额外做安装转接板；支架的旋转半径经过精准核算，双轮布局下的旋转扫掠空间相比同承载等级的单轮大脚轮更小，在设备底座布局时可以更紧凑地布置脚轮位置，不会出现转向时轮体碰撞设备底座结构的问题。轮轴部分采用高强度合金销轴配合自润滑轴承，不需要频繁加注润滑脂即可保证长时间重载行走的转动顺畅，销轴端部采用防松锁紧结构，在长时间振动工况下不会出现销轴窜出、轮体脱落的风险。

　　在实际选型匹配过程中，这类双轮重型脚轮通常需要根据设备的总重量、单脚轮承载分配系数、地面工况、移动频率来确定配置数量，一般来说静态承载下的安全系数不低于3倍，动态牵引移动时的安全系数不低于2.5倍，这款脚轮的焊接钢结构支架在设计时已经考虑了动态冲击载荷的影响，支架焊缝采用满焊工艺，所有焊接部位都做了应力去除处理，避免长期受载后焊缝出现应力开裂。轮面的聚氨酯硬度控制在邵氏90A左右，这个硬度区间既能保证足够的承载能力，又能兼顾一定的缓冲性能，在经过地面微小颗粒、铁屑时不会出现轮面硌伤，同时双轮的布局使得单个滚轮出现局部损伤时，另一个滚轮仍能维持短距离的移动能力，避免设备直接瘫在地面无法移位。转向部分的回转结构采用密封设计，可阻挡车间内的粉尘、铁屑进入回转摩擦面，延长维护周期，适合在焊接车间、机加工车间这类粉尘较多的场景下长期使用，不会因为粉尘进入导致转向阻力变大、旋转卡顿的问题。
