可折叠便携组装式户外烧烤炉

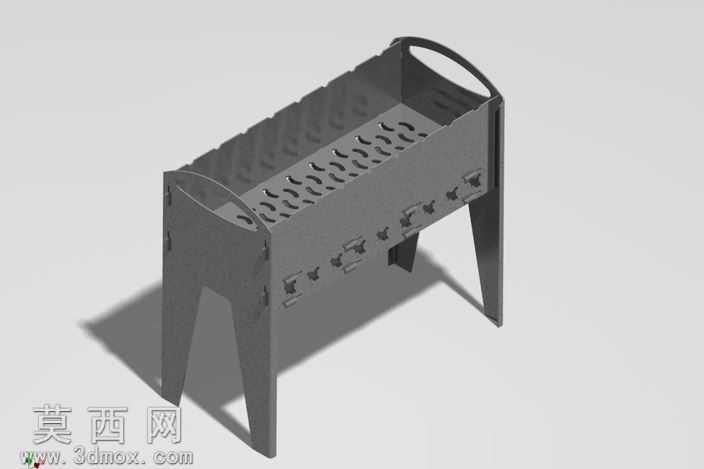

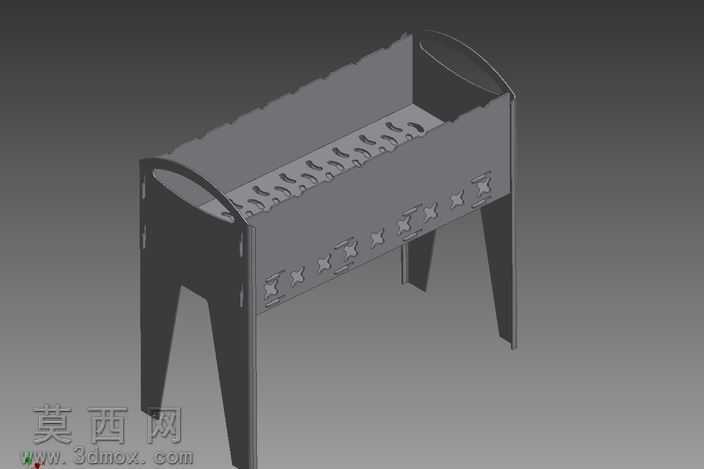

本模型为可拆解组装式户外烧烤炉，整体采用三维参数化建模完成，建模过程中严格遵循钣金加工工艺逻辑，对每一块钣金构件的折弯角度、卡扣配合间隙、插接定位结构都做了精准的尺寸约束，确保模型可直接对接激光切割下料工序，无需二次调整尺寸。模型渲染阶段采用哑光深灰金属材质模拟3mm厚度冷轧钢板的真实质感，添加了细微的磨砂纹理与金属边缘倒角反光效果，还原钣金加工后零件的真实表面状态，同时通过环境光遮蔽效果突出构件之间的拼接缝隙与结构层次，让整体渲染效果兼具工业设计的严谨感与实物的真实质感。结构设计上，这款烧烤炉采用无紧固件快装结构，炉身侧板与端板通过一体冲压的卡扣结构实现拼接固定，四条支撑腿同样采用插接式设计与炉身底部定位槽配合，无需螺丝、卡扣等额外配件即可完成组装，拆解后所有构件均可平铺收纳，极大缩小了存放与运输的体积，十分适合户外露营、庭院烧烤等场景使用。炉身内部的炭槽区域设计了阵列式通风孔，通过均匀排布的长圆形开孔保证炭火燃烧时的空气流通，提升燃烧效率，炉身上边缘设计了一体折弯的提手结构，既可以在组装后作为搬运提手使用，也可以在拆解后作为构件的定位卡扣，实现一物多用的设计目标。建模过程中对所有钣金件的折弯半径做了统一规范，适配常规钣金折弯设备的加工参数，同时对所有插接配合的位置预留了合理的装配公差，避免实际加工后出现装配过紧或松动的问题，炉身侧面还设计了装饰性的星形镂空结构，在保证结构强度的同时提升了产品的外观辨识度，兼顾实用性与美观性。
