法兰连接手动截止式截断阀门结构

　　在石化、电力、市政给排水、暖通空调等工业管路系统里，截断类阀门是用量最大的管路控制元件之一，这类元件核心作用是在管路检修、介质流向切换、故障应急隔离时实现管路通断的可靠截断，相比调节类阀门，截断阀更强调全关状态下的密封可靠性与全开状态下的低流阻特性，本次呈现的手动法兰连接截断阀，就是针对中低压工业管路场景设计的典型结构。从实际应用场景来看，这类阀门通常安装在公称通径DN50-DN200的中低压管路上，适配水、蒸汽、油品等无强腐蚀性的常规工业介质，工作压力通常覆盖1.6MPa-4.0MPa区间，工作温度根据密封件材质不同可适配-20℃到425℃的工况，在热力站的蒸汽主管路、化工厂的循环水管路、

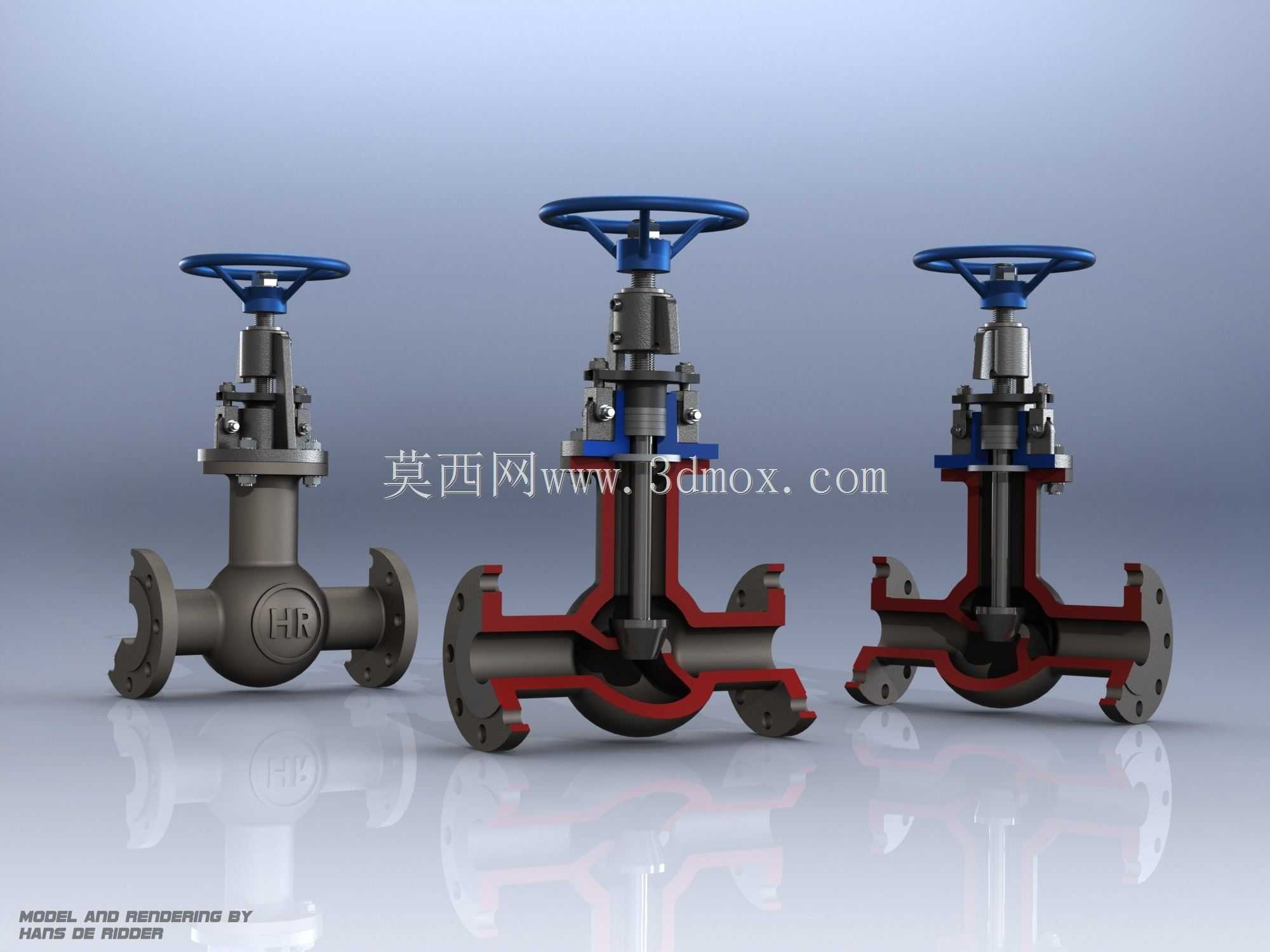

　　自来水厂的输水支管上都能见到同结构产品的应用，安装时需注意介质流向与阀体标注箭头一致，手轮操作空间需预留至少200mm的操作半径，避免后期运维时无法正常开关操作。从产品功能特性来看，该阀门采用明杆结构设计，阀杆随手轮转动做上下直线运动，操作人员可以直观通过阀杆的伸出长度判断阀门的开关状态，避免误操作；密封副采用锥面密封结构，相比平面密封，锥面密封在关闭时能产生更大的密封比压，在介质含少量固体颗粒的工况下也能保证可靠密封，减少内漏风险；阀体流道采用直通式设计，相比角式结构流阻更低，全开时介质流动顺畅，压损小，适合长期处于全开状态的截断工况；两端采用法兰连接结构，法兰密封面为突面形式，适配国标GB/T9119系列法兰，

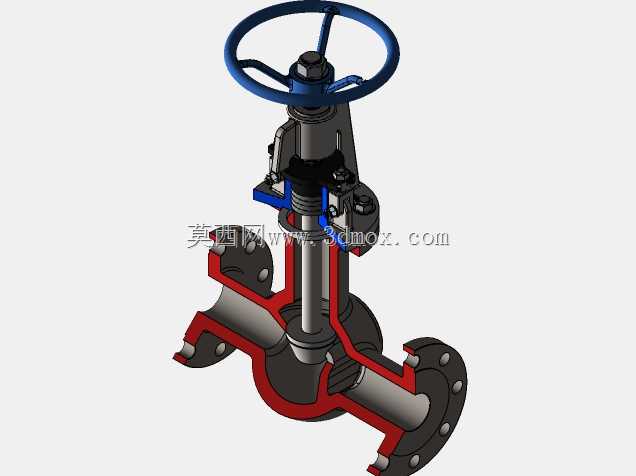

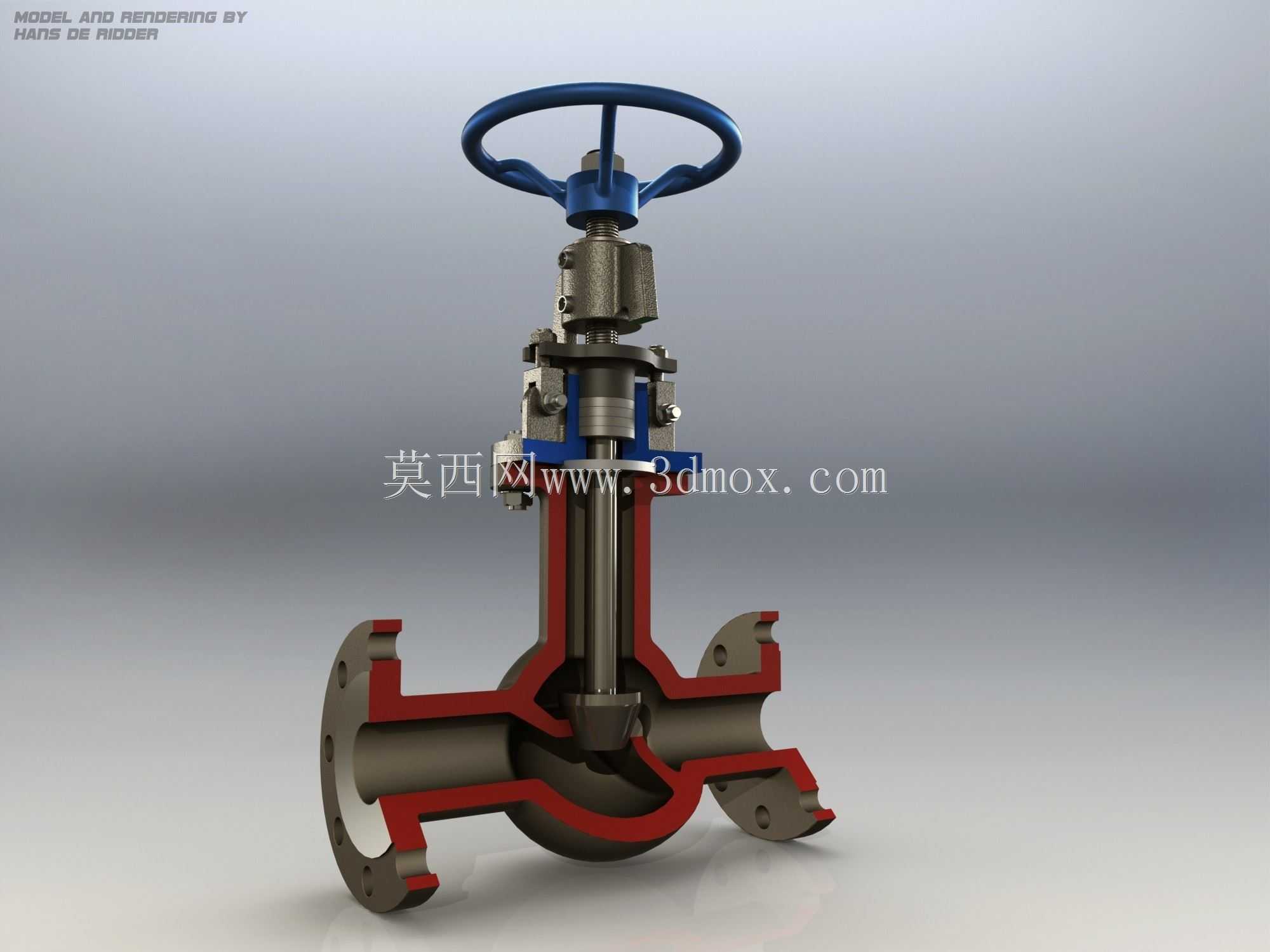

　　安装时通过螺栓紧固，密封垫片采用缠绕式垫片即可满足中低压工况的密封要求，后期维护拆卸也比焊接连接更便捷。从设计思路来看，该结构优先考虑了运维便利性与密封可靠性，手轮采用轮辐式结构，直径根据通径匹配设计，操作力矩符合手动操作的人体工程学要求，无需借助加力杆即可实现正常开关，避免操作力矩过大导致阀杆弯曲；阀杆与阀盖之间采用填料密封结构，填料腔预留足够的填料压紧余量，后期出现外漏时可以通过拧紧填料压盖螺栓实现密封补偿，无需拆解阀门整体即可完成维护；阀瓣与阀杆采用活动连接结构，关闭时阀瓣可以自动找正密封面，避免因阀杆与阀座不同心导致的密封面偏磨，延长密封副使用寿命；阀体与阀盖采用螺栓连接的中法兰结构，中法兰处采用金属缠绕垫密封，

　　保证阀体中腔的密封可靠性，同时也方便后期拆解更换内部易损件。从外形尺寸与安装边界来看，该类阀门的结构长度符合GB/T12221截止阀结构长度标准，以DN100通径为例，结构长度约为350mm，阀体两端法兰外径约为220mm，螺栓孔中心圆直径约为180mm，配套8套M16的连接螺栓，手轮顶部到阀体底部的总高度约为580mm，手轮直径约为240mm，安装时除了预留手轮操作空间外，还需在阀杆上方预留至少100mm的阀杆伸出空间，避免阀门全开时阀杆顶部与周边管线或支架发生干涉；阀体底部无排污结构，适合安装在介质清洁度较好的管路上，若介质含杂质较多需在阀前加装过滤器，避免杂质卡涩阀瓣或损伤密封面。建模过程中严格遵循机械设计手册中阀门设计的相关规范，所有配合尺寸均按照公差要求预留装配间隙，阀杆的梯形螺纹参数符合GB/T5796标准，填料函尺寸与标准填料规格匹配，法兰螺栓孔的位置度公差满足法兰安装要求，整体结构无干涉，可直接用于教学演示、结构选型参考或生产加工前的结构验证。
