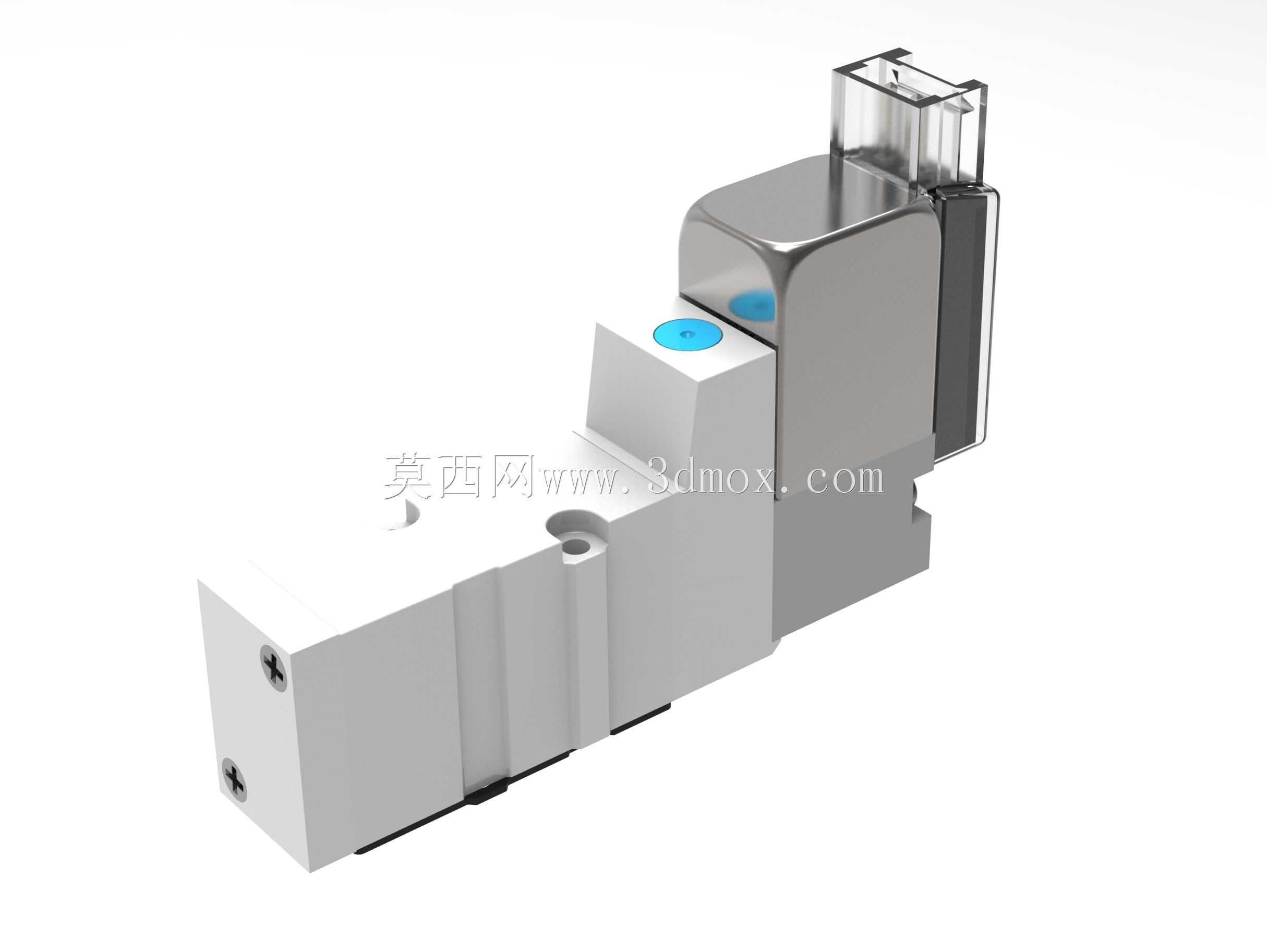

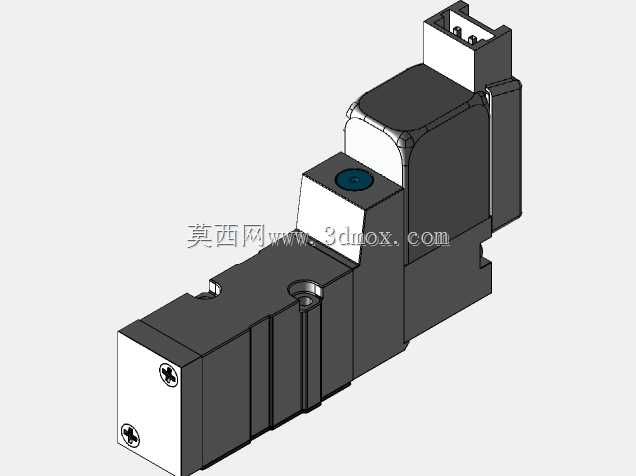

SYJ3143-5MOU-Q气动电磁阀爆炸结构展示

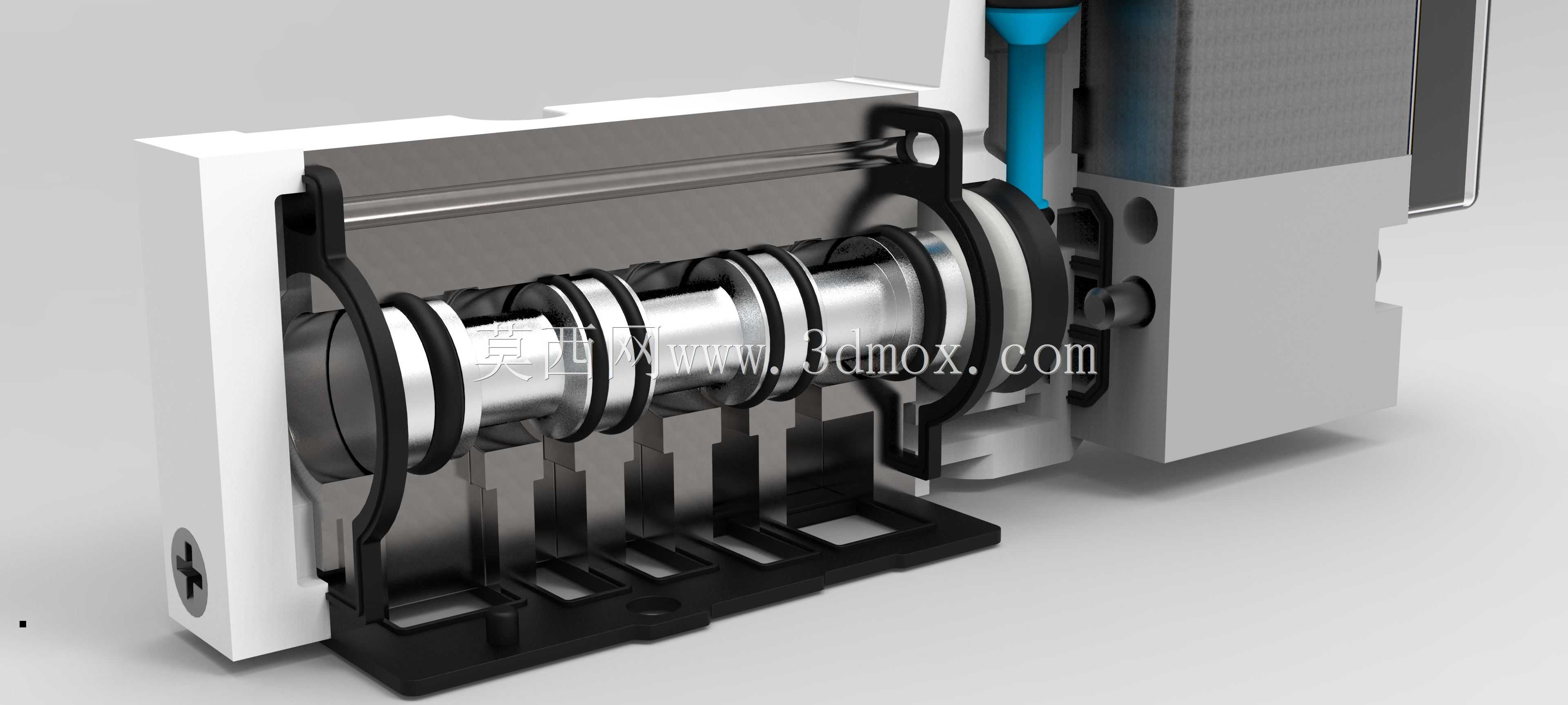

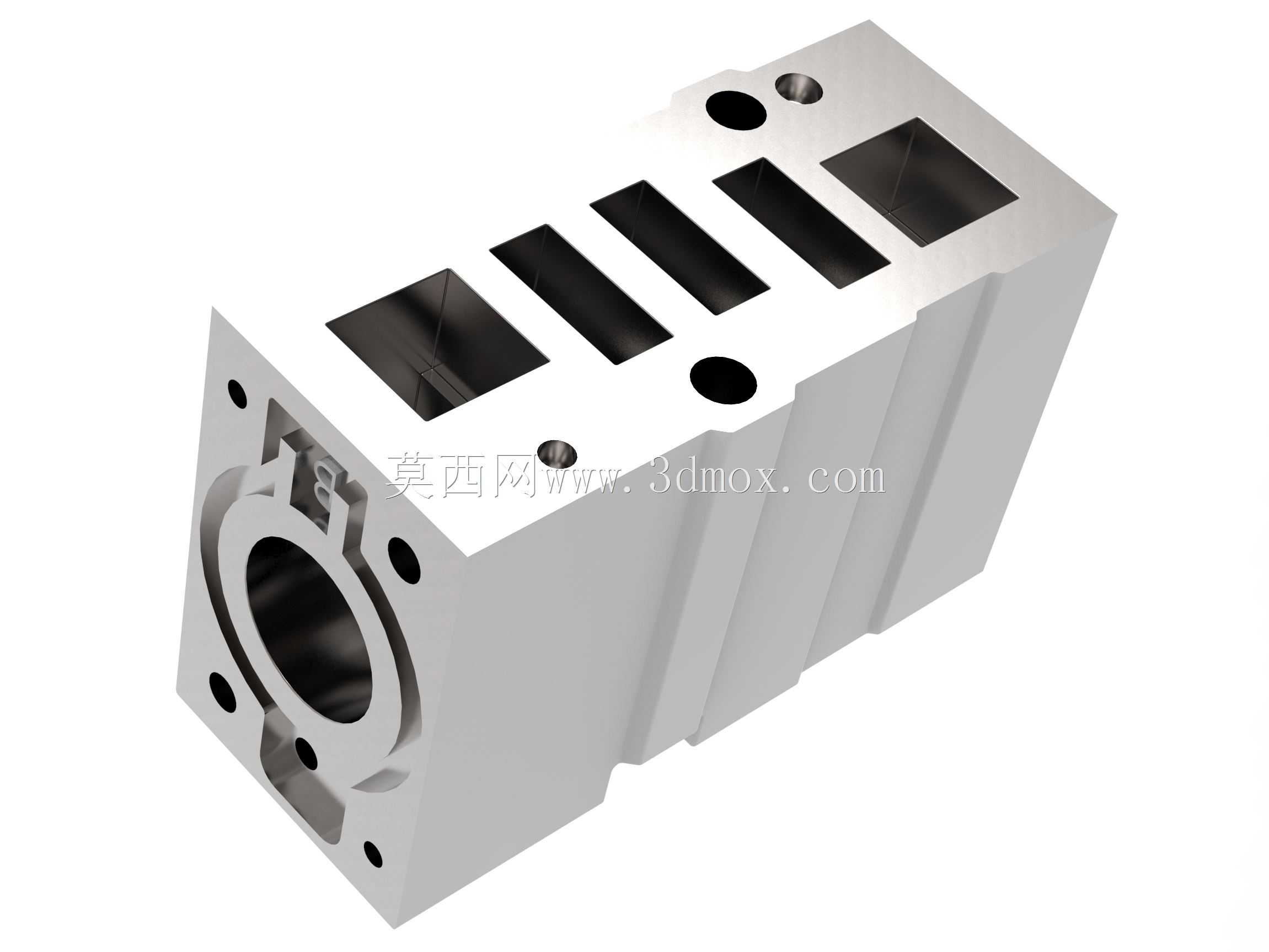

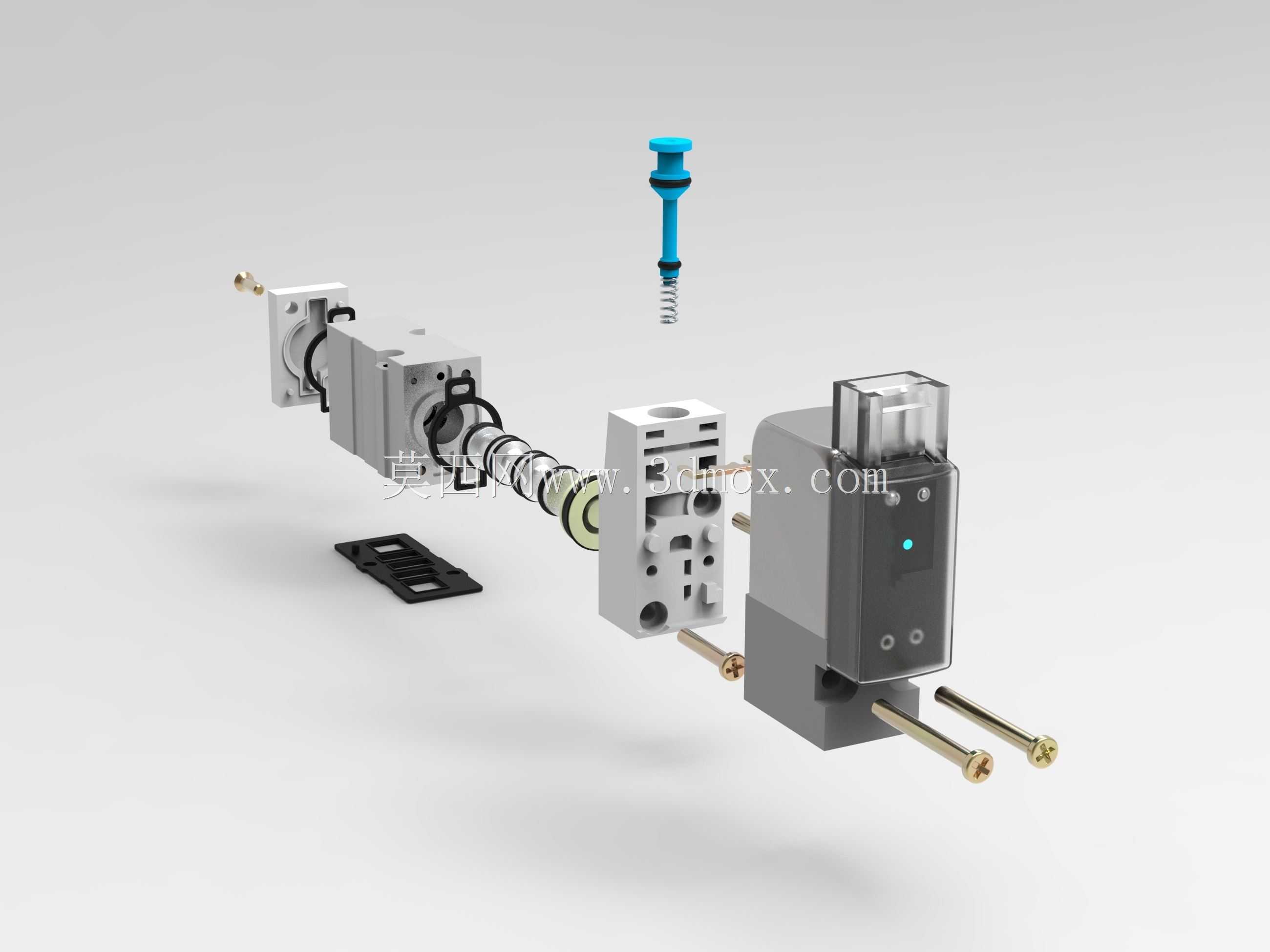

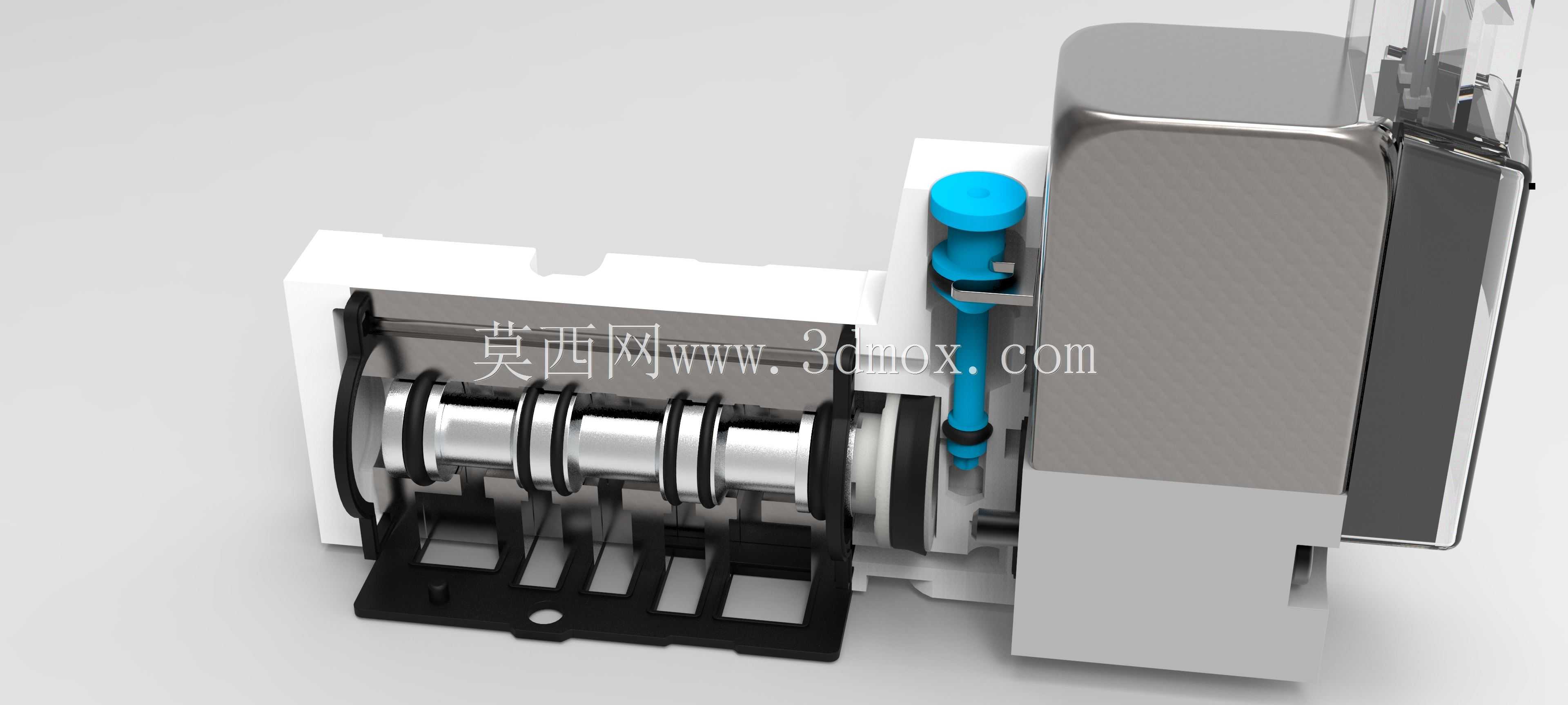

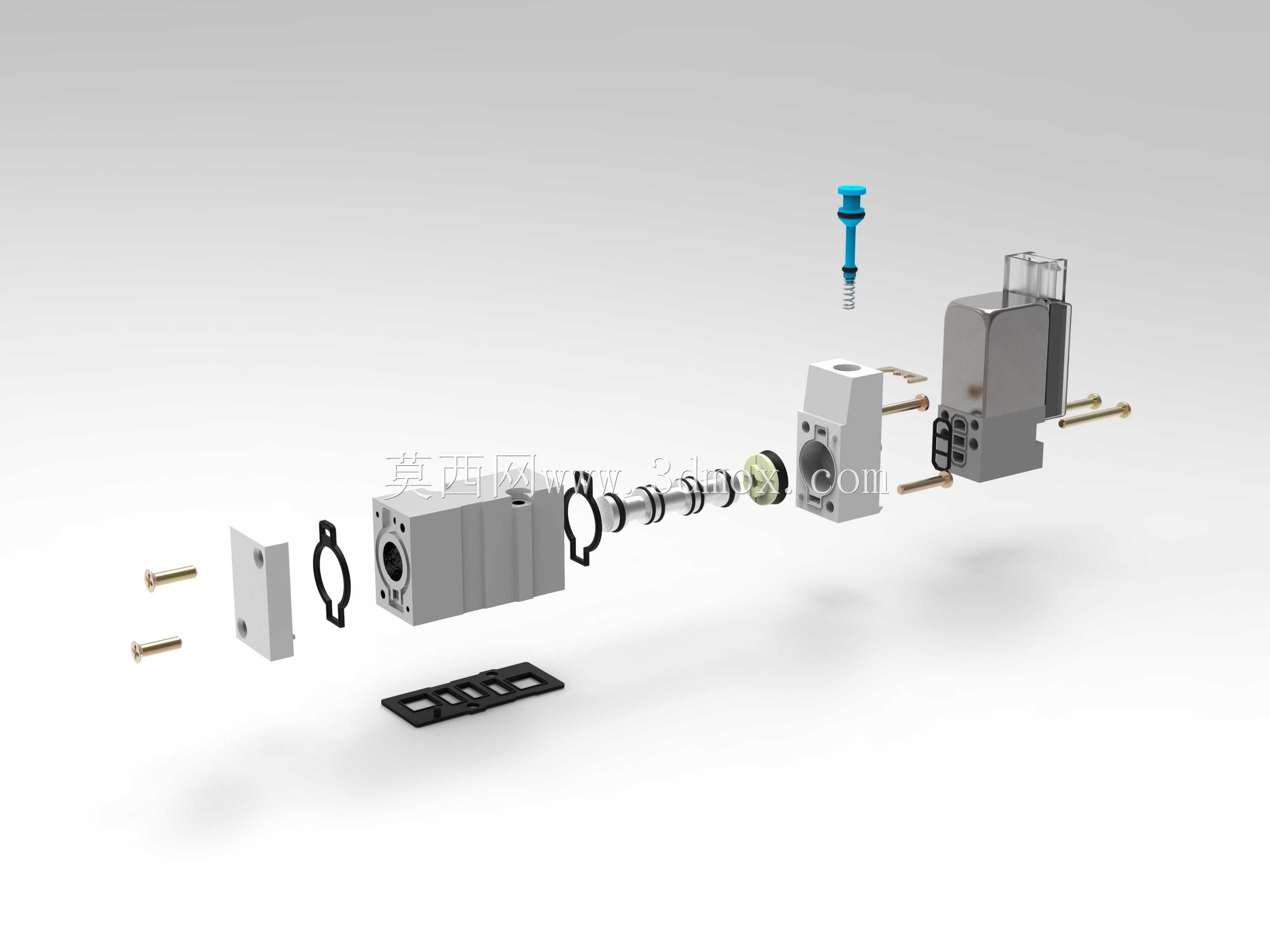

　　这款气动电磁阀的爆炸视图完整呈现了各组成部件的装配逻辑与配合关系，在工业自动化气路控制系统中，这类阀件是气动回路的核心控制单元，广泛应用于轻工包装生产线、电子元器件组装设备、机床气动夹具回路、汽车零部件焊装夹具的气路通断与换向控制场景，承担着压缩空气流向切换、通路通断控制、执行元件动作逻辑驱动的核心作用，是气动系统中实现电信号转气动动力输出的关键转换部件。从结构拆解来看，该阀采用模块化集成设计思路，主体阀身采用硬质阳极氧化铝合金材质，兼顾轻量化与耐压抗腐蚀特性，内部阀芯采用精密研磨的不锈钢柱式结构，配合多重密封胶圈实现不同气路之间的密封隔离，避免不同通路之间的窜气问题，密封件选用耐油耐老化的丁腈橡胶材质，

　　可适配常规工业环境下压缩空气含少量油雾的工况，长期往复动作下密封性能衰减速率可控。阀身一侧预留的标准安装孔位可直接适配行业通用的汇流板安装规格，无需额外加工转接件即可实现多阀组并排集成安装，有效缩减阀站的整体占用空间，集成式的电磁驱动模块直接插接在阀身端部，通过线圈得电产生的电磁力驱动内部先导阀芯动作，进而推动主阀芯完成气路换向，相比直动式电磁阀，这种先导式结构可在较低线圈功耗下实现大流量气路的控制，适配多数工厂常规0.4-0.7MPa的压缩空气供气压力范围。从安装边界来看，阀身的进出气口采用标准快插接口适配规格，可直接匹配常规外径的气动软管，安装时需预留足够的接线与管路插拔操作空间，

　　阀组并排安装时相邻阀件的间距可控制在最小安全间隙内，不会出现操作干涉问题。拆解视图中可见的固定螺丝、密封垫片、定位挡圈等小件均采用标准化通用规格，后期维护更换时无需定制特殊配件，可直接采购同规格标准件完成替换，降低设备运维的配件储备成本。内部流道采用平滑过渡设计，尽可能压缩气路转折角度，减少压缩空气在阀内流动时的压力损失，提升气动执行元件的动作响应速度，同时降低气路工作时的排气噪音。电磁驱动模块的接线端采用标准接插件形式，接线时无需拆解阀身即可完成线缆的插拔连接，现场安装接线效率更高，接插件自带的密封结构可阻挡车间内的粉尘、切削液飞溅进入线圈部位，提升阀件在复杂车间环境下的工作可靠性。阀芯的行程经过精准校核，

　　既保证换向时各气路的完全通断，又尽可能缩短阀芯动作行程，将阀件的换向响应时间控制在毫秒级，满足高速自动化生产设备的动作节拍要求，避免因阀件响应滞后导致的设备动作时序错乱问题。阀身表面的标识区域清晰标注了各气口的通断逻辑，现场安装调试时可直接对照标识完成管路连接，减少接错气路的调试问题。
