侧铰链式采光通风玻璃顶棚结构

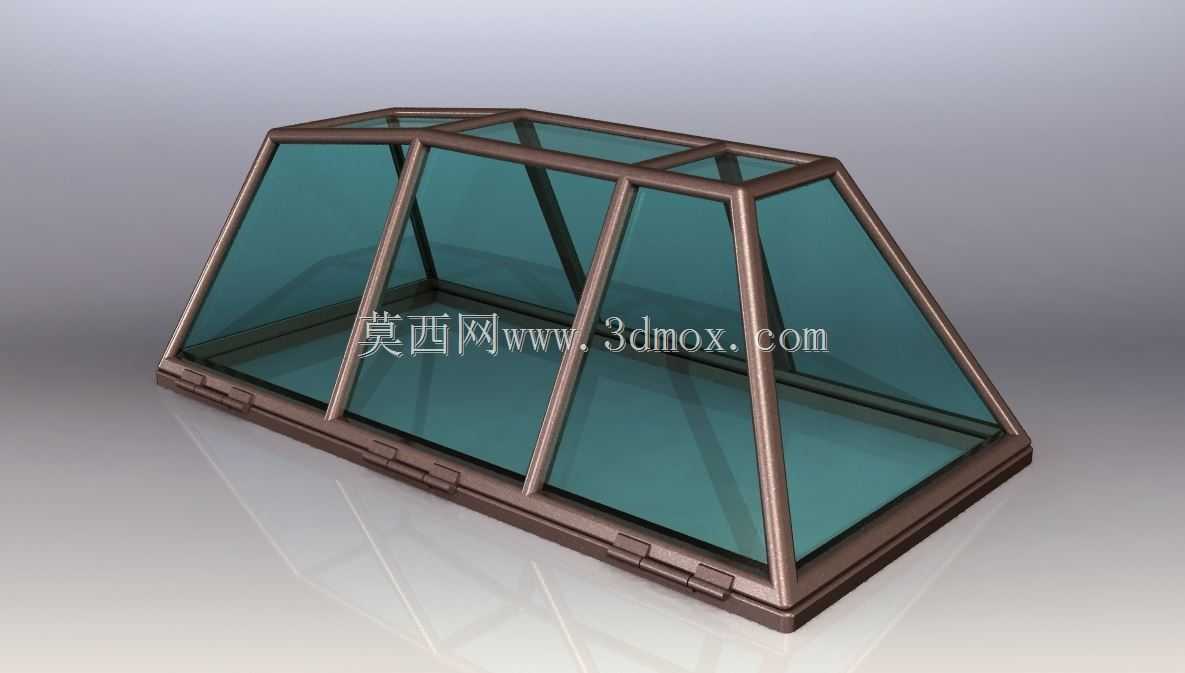

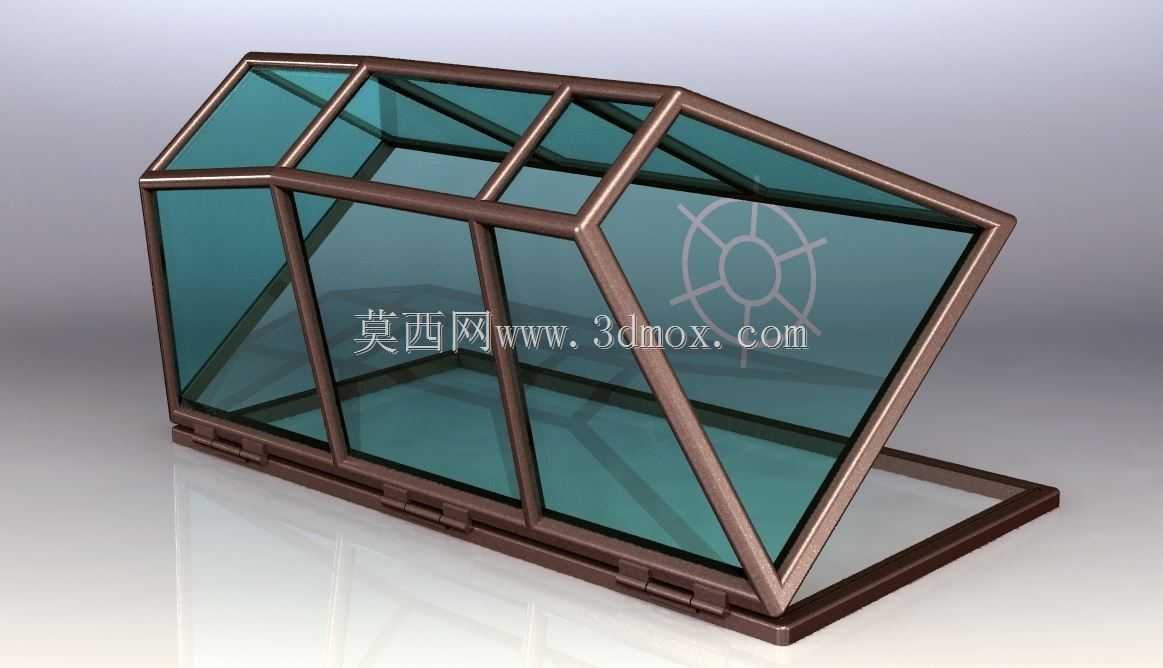

　　这款侧铰链式玻璃顶棚，主要应用于民用住宅斜屋顶采光改造、阳光房顶部通风开启、低层商业建筑屋面采光口等场景，日常使用中可兼顾屋面封闭防水与按需开启通风的双重需求，相比固定式玻璃顶，能够在需要时快速实现屋面与室外的空气流通，快速排出室内积聚的热空气，降低夏季阳光房内的温室效应，同时也能在晴好天气时引入自然直射光，提升室内空间的通透感。从结构设计逻辑来看，该产品采用侧置铰链作为翻转支撑核心，铰链组件布置在顶棚框架的长边侧，整个玻璃窗体可绕侧边铰链轴实现0到70度左右的角度翻转，开启时窗体向侧上方抬起，不会占用室内顶部的垂直操作空间，相比上悬式中轴翻转的顶棚结构，侧铰链的受力路径更直接，窗体自重通过侧边铰链直接传递到下部固定基座，

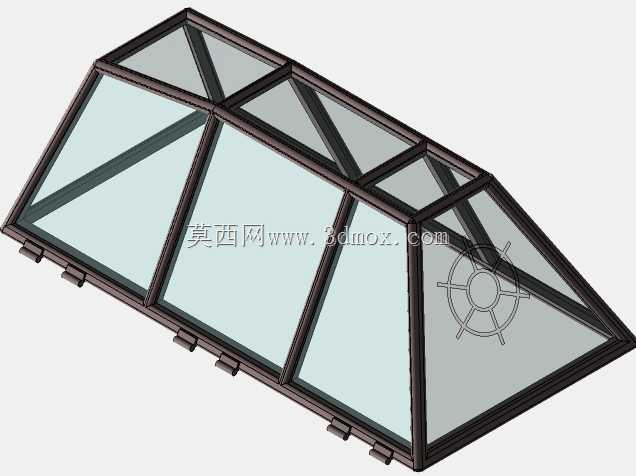

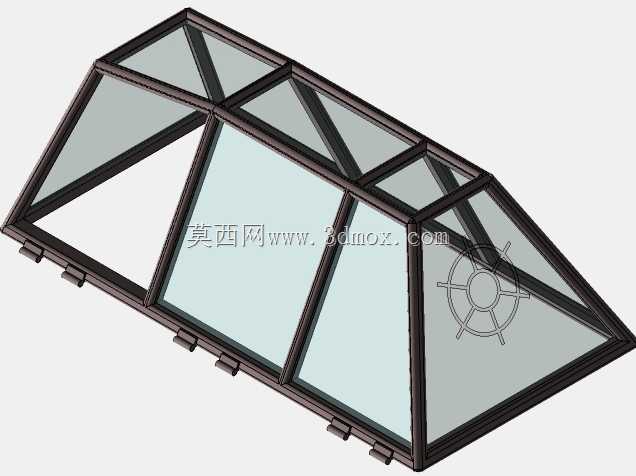

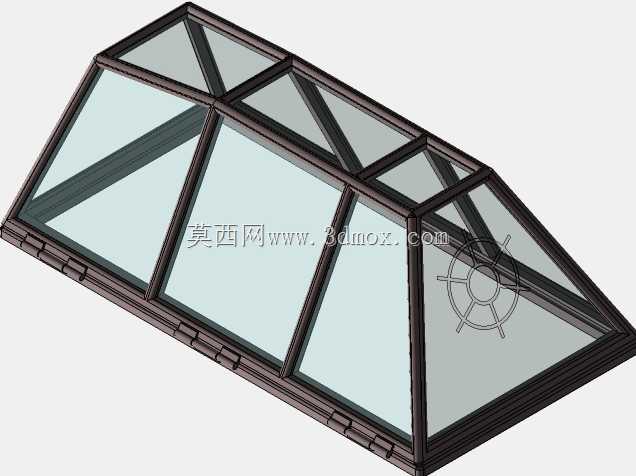

　　对基座的安装强度要求更均衡，不会出现单侧应力集中的问题。框架部分采用分段式型材拼接结构，主受力框采用闭合式截面设计，能够承受玻璃自重与常规屋面风荷载，内部设置多道横向与纵向的分隔筋，将整块玻璃区域分割为多个小尺寸玻璃单元，既降低了单块玻璃的受力跨度，减少玻璃受风压产生的挠曲变形量，也能在单块玻璃出现破损时，避免整块玻璃坠落的安全隐患，同时分隔筋也提升了整体框架的抗扭刚度，在窗体反复翻转启闭的过程中，框架不会出现明显的形变错位，保证密封胶条的压缩量始终处于设计区间，实现长期可靠的防水密封。玻璃部分采用带轻微色调的安全玻璃，既能够保证可见光的透过率，满足室内采光需求，也能过滤部分强紫外线，减少夏季直射阳光带来的室内升温，

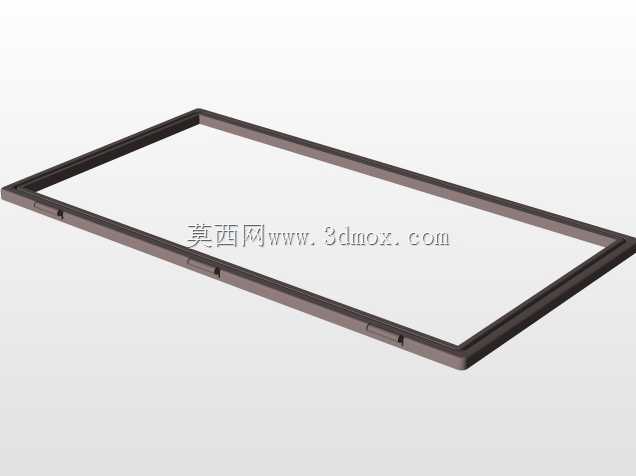

　　玻璃与框架的连接采用嵌入式压条固定，配合耐候密封胶填充缝隙，能够抵御常规雨水冲刷与温度变化带来的型材伸缩变形，不会出现接缝渗漏的问题。底部固定基座采用与窗体框架匹配的矩形截面结构，安装时基座需要与屋面预留的开口边缘做刚性连接，安装边界需要保证基座平面的水平度误差控制在合理范围内，避免因基座倾斜导致窗体闭合时出现密封间隙，铰链与基座、窗体的连接位置均设置了加强衬板，螺丝穿透型材后与衬板锁紧，避免长期启闭过程中连接螺丝出现松脱。从安装尺寸适配性来看，该结构的整体外轮廓尺寸适配常规民用建筑的小型屋面开口，安装时不需要对屋面原有结构做大规模改动，只需要将基座与屋面开口的预埋结构件做可靠连接，做好基座与屋面衔接位置的防水处理即可完成基础安装，

　　窗体的开启操作可搭配手动撑杆或者电动推杆实现，手动版本适合安装高度较低、操作可达性好的位置，电动版本可搭配雨感、风感传感器，实现降雨天气自动闭合，避免雨水飘入室内。在结构细节处理上，窗体闭合时框架与基座之间设置了一圈连续的密封胶条，胶条采用中空结构设计，窗体闭合锁紧后胶条产生均匀的压缩变形，阻断雨水与空气的渗透路径，铰链位置设置了隐藏式排水通道，即使有少量雨水渗入铰链缝隙，也能通过排水通道直接排到屋面外侧，不会顺着铰链位置流入室内。框架的边角位置均做了圆弧过渡处理，避免安装与使用过程中尖锐边角造成磕碰损伤，型材表面做了耐候表面处理，能够长期耐受户外紫外线照射与雨水侵蚀，不会出现表层脱落、锈蚀的问题，适配不同地区的户外使用环境。在实际选型应用中，需要根据屋面开口的实际尺寸、当地的基本风压值来匹配对应的型材壁厚与玻璃厚度，对于风压较大的高海拔或者沿海区域，可适当提升框架型材的壁厚，增加分隔筋的布置密度，提升整体结构的抗风载能力，同时铰链的规格也需要根据窗体的整体重量做匹配，保证铰链的承重余量满足长期反复启闭的疲劳寿命要求，避免长期使用后铰链出现下垂变形，导致窗体闭合不严。
