不锈钢三层玻璃幕墙约束连接结构

　　这套玻璃约束连接结构，主要应用于公共建筑、商业综合体的明框/半隐框玻璃幕墙节点，也可适配工业洁净车间的高密封观察窗、恒温恒湿实验室的围护隔断场景，核心作用是在多层玻璃与建筑主体支撑框架之间建立可靠的力学连接与密封屏障，同时兼顾后期玻璃破损后的快速更换需求，避免传统固定结构更换玻璃时破坏周边密封层、影响整幅幕墙气密性的问题。

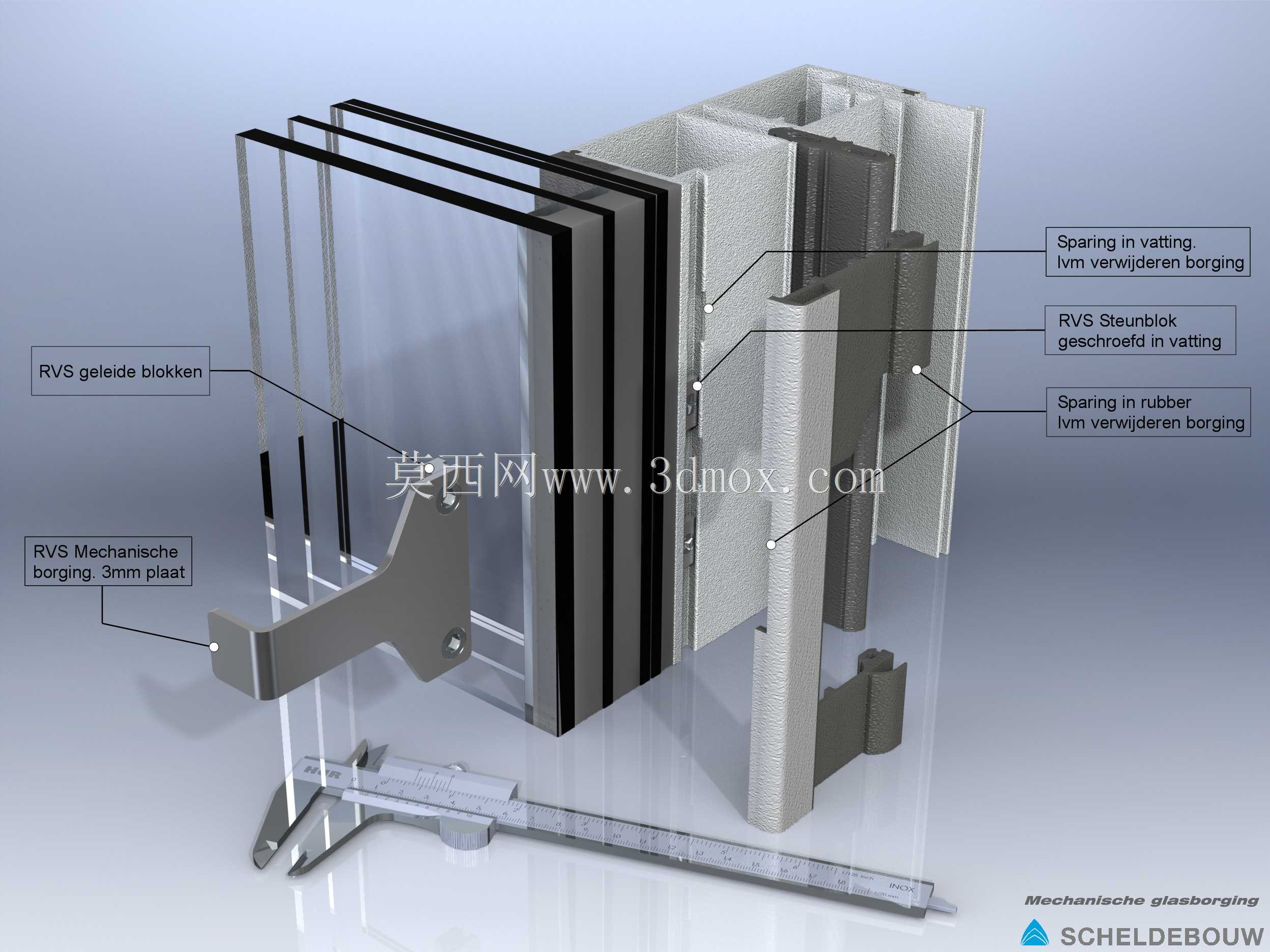

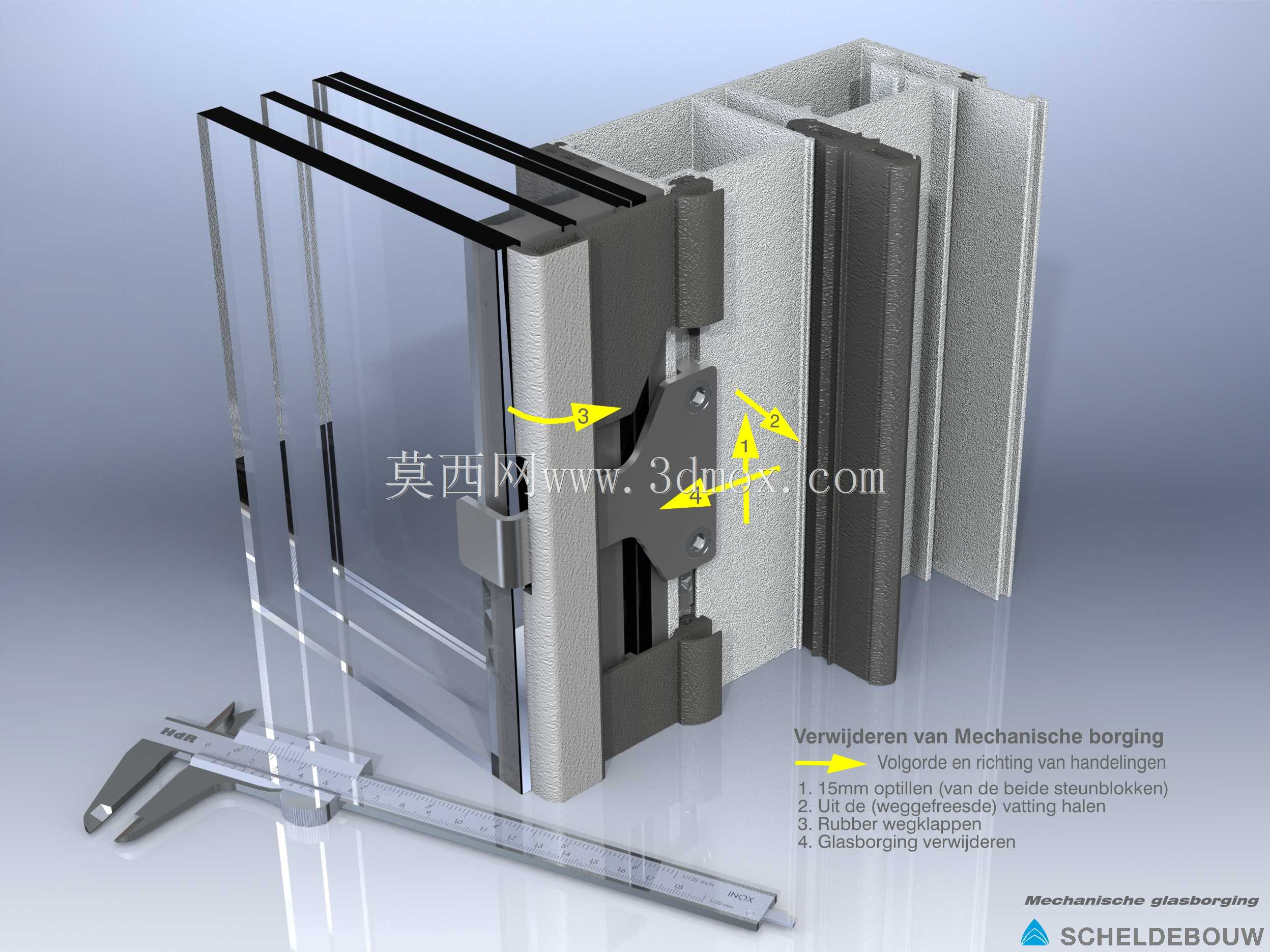

　　从实际使用场景的需求出发，这类三层玻璃配置的围护结构，往往承担着隔热、隔音、抗风压的多重要求，常规的单层玻璃压接结构无法适配三层玻璃的总厚度，也难以平衡不同玻璃层之间的温度形变差，这套结构在设计时首先明确了可拆卸更换的核心逻辑：所有与玻璃直接接触的约束部件均采用快拆式不锈钢构件，无需切割破坏铝型材竖框的主体结构，仅需拆卸外侧的不锈钢压块即可抽出破损玻璃层，更换完成后重新压接即可恢复密封性能，大幅降低后期运维的人工与材料成本。

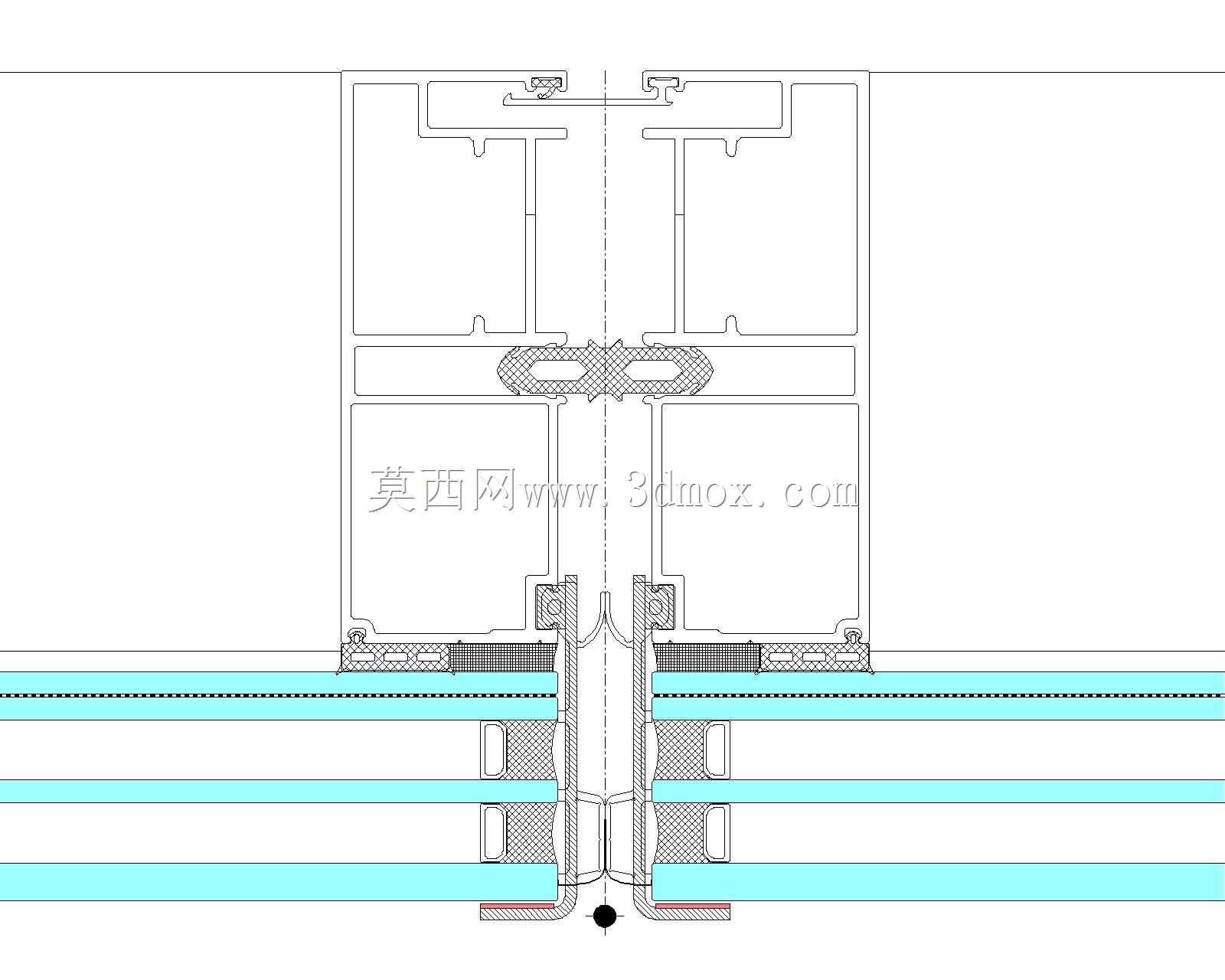

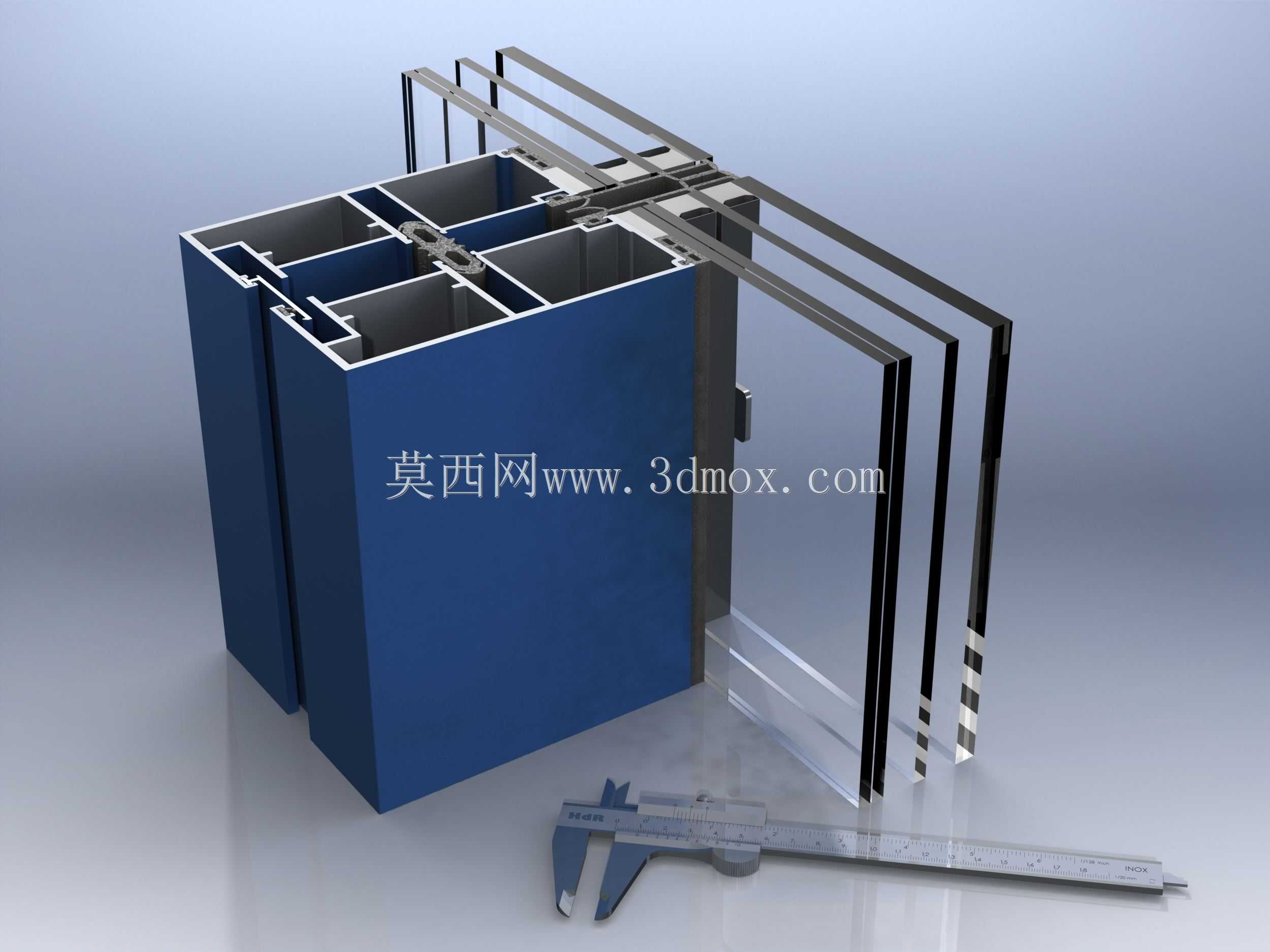

　　结构的核心受力载体为铝挤压成型的竖框型材，型材截面根据三层玻璃的总厚度预留了对应的安装槽位，槽体内侧预贴结构密封胶条，胶条采用耐候三元乙丙材质，压缩量控制在35%-40%区间，既可以保证玻璃与型材之间的软接触，避免刚性接触导致的玻璃应力炸裂，也能阻断型材与玻璃之间的热传导通道，降低整幅幕墙的传热系数。预组装面板模块在工厂端完成预装，将不锈钢约束构件、内侧密封胶条、定位垫块提前集成在铝型材上，现场安装时仅需将玻璃层依次插入槽位，锁紧外侧的不锈钢压接件即可完成单节点安装，相比现场打胶、现场裁切构件的传统安装方式，现场施工效率可提升60%以上，也能避免现场施工环境不稳定导致的密封胶涂布不均、压接力不一致等质量隐患。

　　在安装边界的尺寸控制上，这套结构适配的三层玻璃总厚度范围为24mm-42mm，单块玻璃的支撑跨度最大可到1.8m，对应抗风压等级可达9级，满足大部分中高层公共建筑的幕墙抗风压要求。不锈钢约束构件与铝型材之间设置了绝缘隔离垫片，避免两种不同金属直接接触产生电化学腐蚀，延长结构的整体使用寿命。外侧的包覆层采用与铝型材适配的扣合结构，安装完成后完全遮盖内部的连接螺丝与压接构件，保证幕墙外视面的整洁统一，同时包覆层与玻璃之间预留了1.5mm的泄水间隙，可将渗入密封胶层的少量冷凝水顺着竖框的泄水通道排出，避免槽内积水导致的密封胶老化、金属构件锈蚀问题。

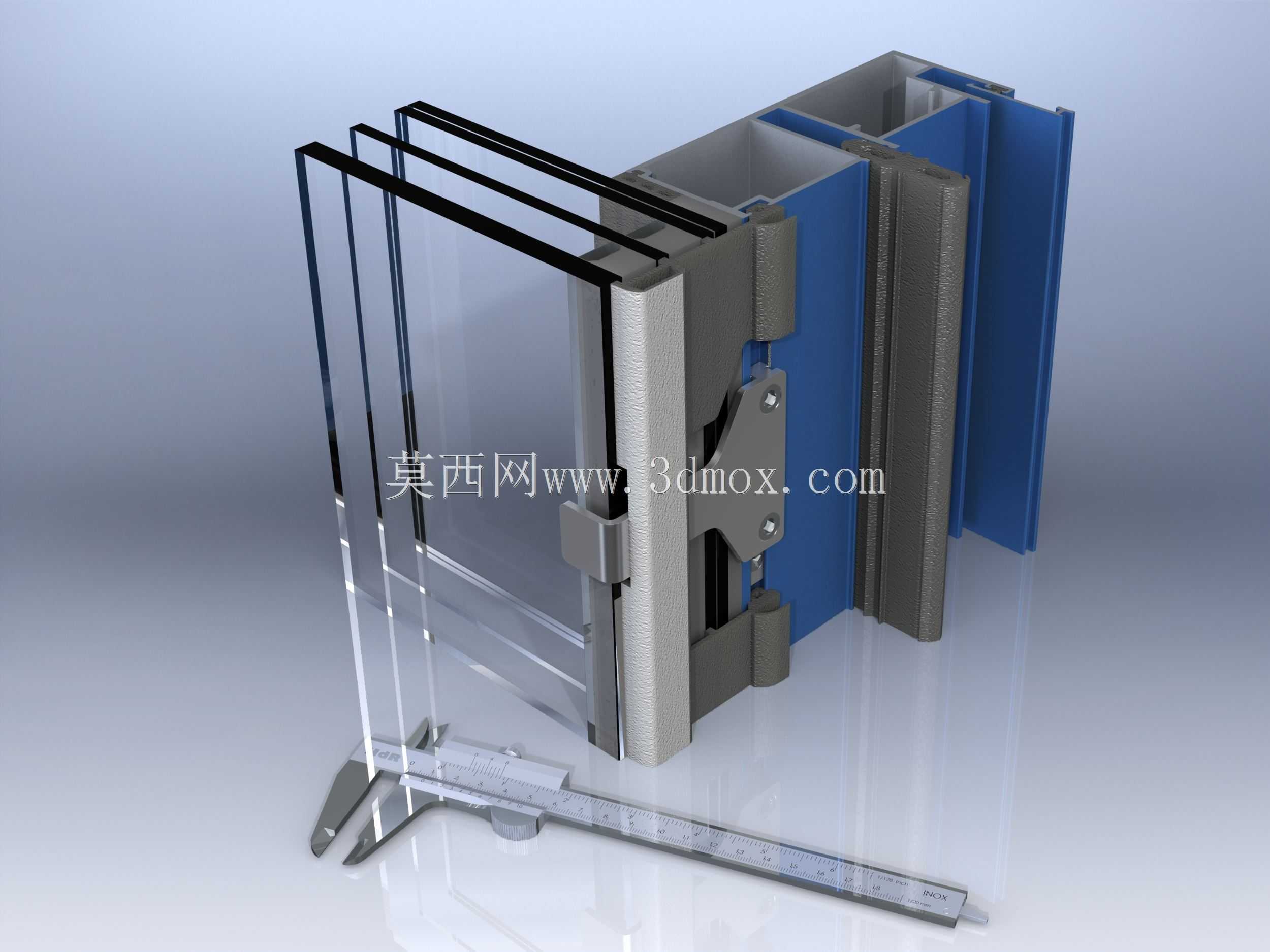

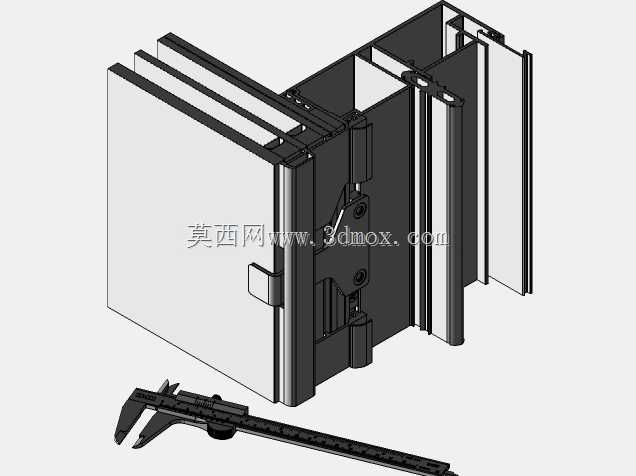

　　设计过程中针对玻璃的形变余量做了专项校核，每块玻璃的上下端均设置了硬质PVC定位垫块，垫块的位置距离玻璃边缘为玻璃边长的1/10，避免玻璃自重导致的边部应力集中，玻璃与约束构件之间预留了0.8mm的伸缩间隙，可适配-40℃到80℃环境温度下玻璃与型材的不同热胀冷缩量，防止温度应力导致的玻璃开裂。这套结构的三维建模过程中，所有配合面均按照实际装配公差做了偏移处理，密封胶条的压缩形变、不锈钢压块的锁紧行程都做了对应的运动仿真验证，可直接用于指导生产开模与现场安装作业，相比二维图纸能更直观地展示各构件之间的装配关系，减少生产与施工环节的理解偏差。
