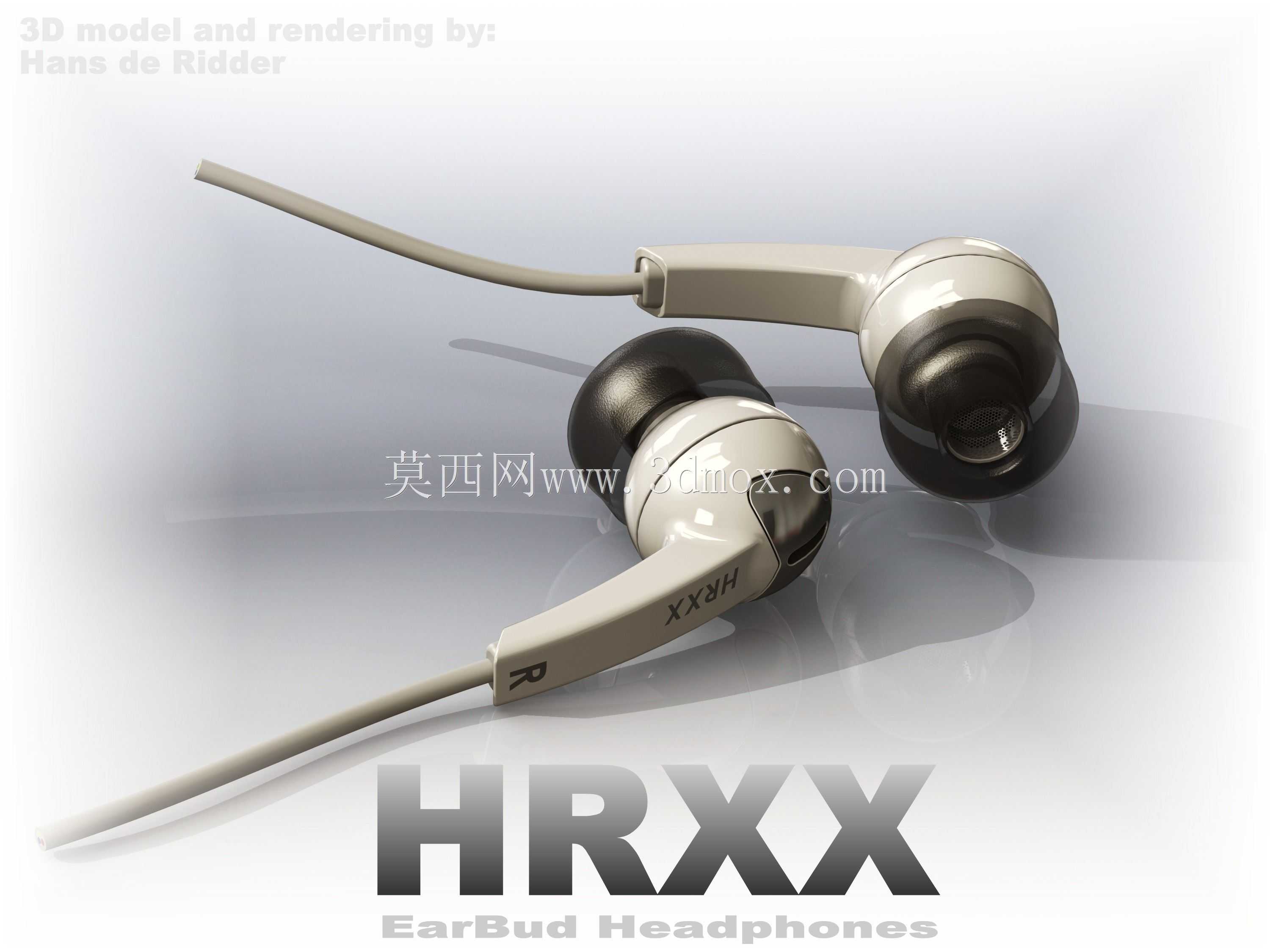

入耳式有线耳塞外观结构三维设计

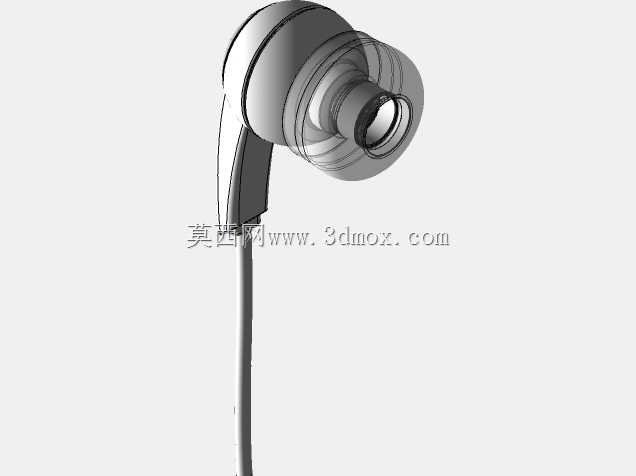

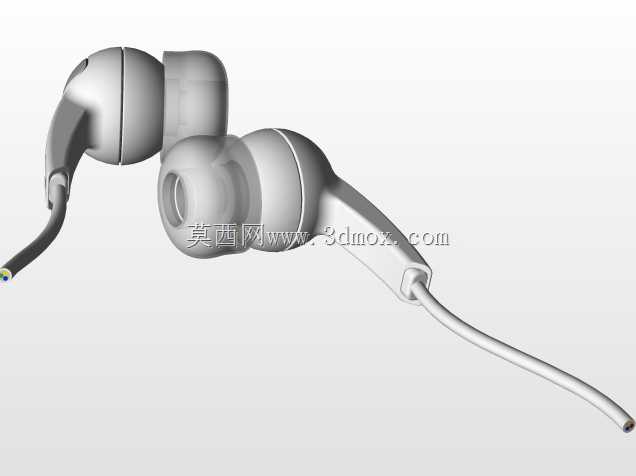

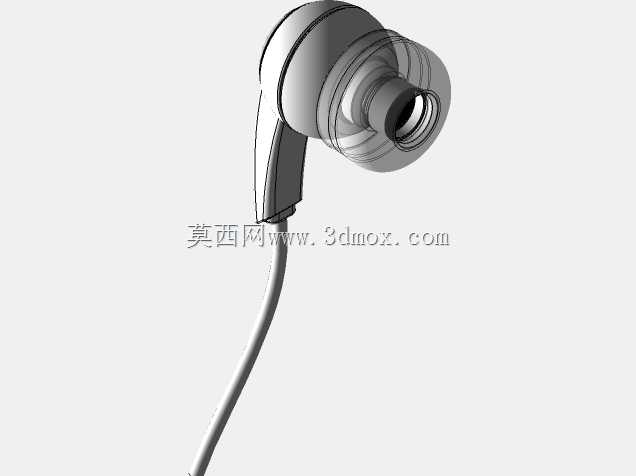

　　日常消费电子领域的音频配件设计中，入耳式耳塞的结构合理性直接决定佩戴舒适度与声学表现，本次建模的有线入耳式耳塞，首先从人体工学适配维度出发，针对亚洲人群耳道平均轮廓做了壳体弧度修正，耳塞出音嘴的倾斜角度设置为17度，匹配耳道自然走向，避免长时间佩戴产生的胀痛感，壳体与耳廓接触的外缘做了0.3mm的圆角过渡，没有尖锐棱角，贴合耳甲腔的曲面做了渐变壁厚处理，靠近耳屏位置的壳体厚度控制在1.2mm，既保证结构强度，也不会过度挤压耳部软组织。从功能结构来看，该耳塞采用前后腔分体式设计，前腔用于安置发声单元与出音导管，后腔预留了调音孔与走线空间，线材出线位置做了应力缓冲结构，缓冲段长度为8mm，采用渐缩式外形，可分散线材弯折时的应力集中，

　　降低日常使用中线材根部断裂的概率，耳塞壳体表面做了哑光质感的曲面处理，没有多余的装饰凸起，既减少日常使用中的划痕积累，也便于后期做表面喷涂或丝印标识处理。在安装边界层面，该耳塞适配的发声单元直径为10mm，前腔内部预留了单元定位台阶，台阶高度0.5mm，可保证发声单元安装后与出音嘴的同轴度误差控制在0.1mm以内，避免声学相位偏差，出音嘴外径设置为4.5mm，可适配市面上常规的硅胶耳塞套，耳塞套安装位做了一圈0.2mm的环形凸起，防止耳塞套在佩戴或摘取过程中脱落，后腔的走线孔直径为2.2mm，可兼容线径1.8-2.0mm的音频线材，线材与壳体内部的PCB连接位置预留了3mm的操作空间，便于组装时的焊接作业。从实际应用场景出发，

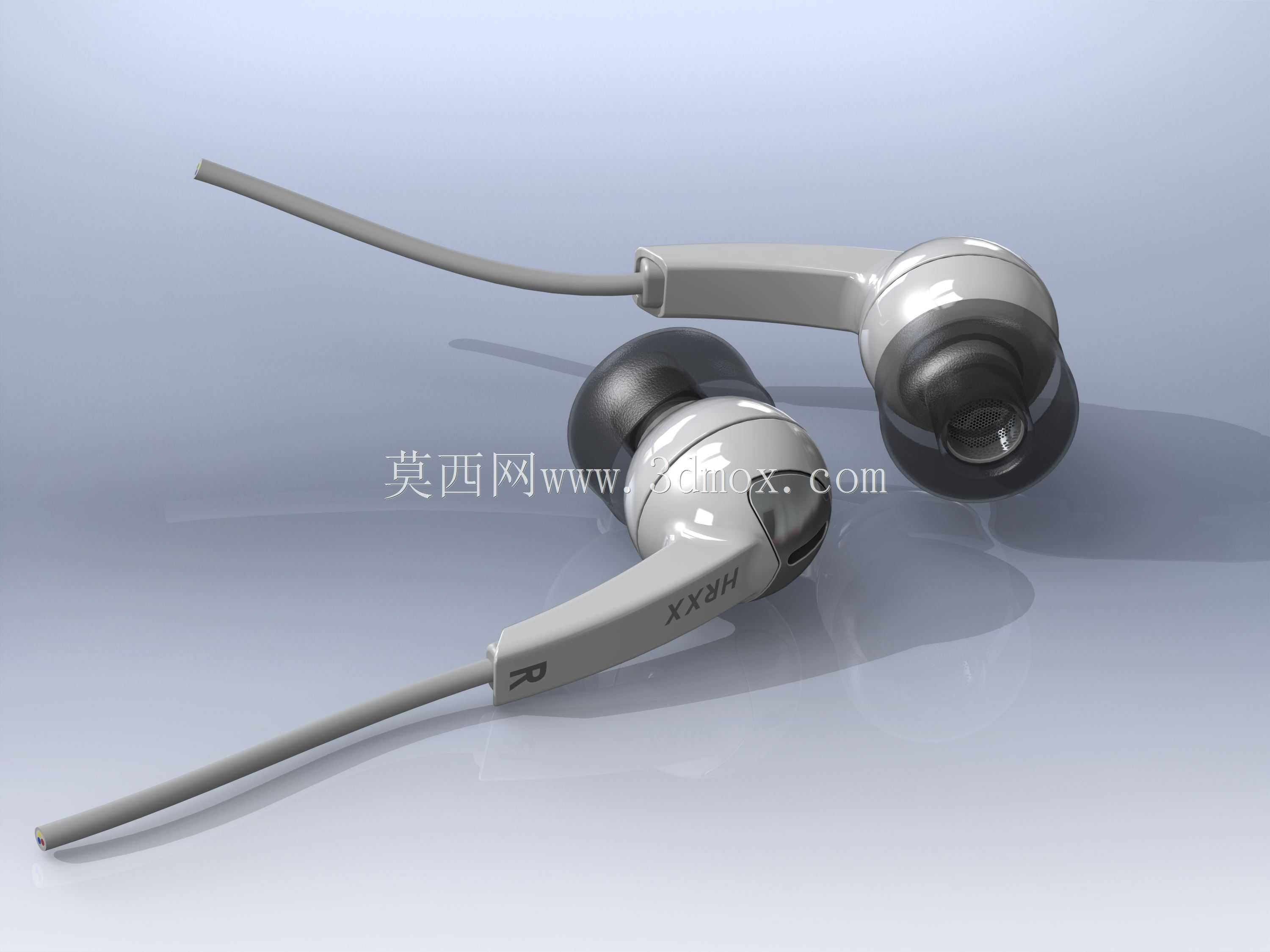

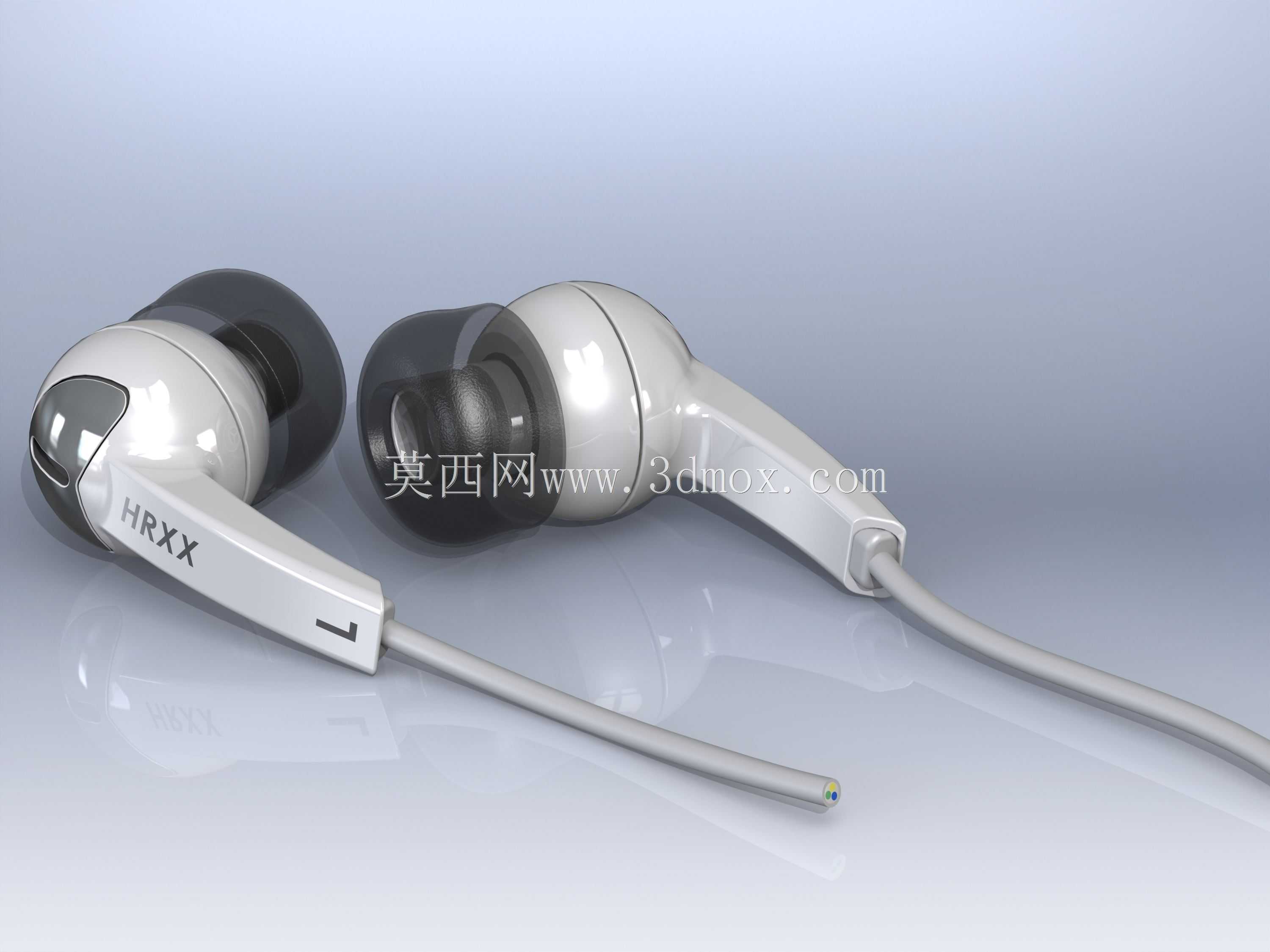

　　这类耳塞可适配日常移动音频播放、语音通话、轻量级运动场景使用，壳体的密封结构设计可实现IPX3级的防泼溅能力，应对日常出汗或零星小雨场景不会出现内部电路损坏的问题，建模过程中对所有配合面都做了拔模处理，拔模角度设置为1.5度，满足注塑生产的脱模要求，前后腔的配合止口做了0.15mm的过盈量设计，组装后可实现紧密扣合，不需要额外打胶即可保证腔体密封性，减少生产组装的工序步骤。在细节结构上，耳塞左右标识做在壳体靠近线材的位置，采用凹陷式标识设计，深度0.1mm，后期可通过填漆处理提升标识辨识度，不会因为日常摩擦导致标识磨损消失，调音孔位置设置在后腔远离出音嘴的一侧，孔直径0.8mm，内部预留了调音棉的安装空间，

　　可根据不同的声学调校需求更换不同阻尼的调音棉，调整低频与高频的频响曲线，满足不同的音质偏好。整个壳体的外形曲面采用G2连续过渡，没有曲面褶皱或曲率突变，既保证外观的流畅质感，也能减少注塑生产过程中出现的流痕或应力痕问题，壳体的壁厚整体控制在1.0-1.5mm之间，没有壁厚突变的位置，避免注塑成型时出现缩痕或气泡缺陷，满足批量生产的工艺要求。
