带支架外置天线无线监控摄像设备结构

　　这款无线摄像设备的结构设计，首先围绕户外及复杂点位的安防监控需求展开，在实际项目应用中，这类设备常被部署在厂区周界、仓储通道、临时作业点位、户外设备值守区等场景，无需布设长距离视频传输线缆，仅需完成供电与安装固定即可投入使用，能大幅降低零散监控点位的布线施工成本，也适配临时布控场景下快速拆装转移的使用需求。

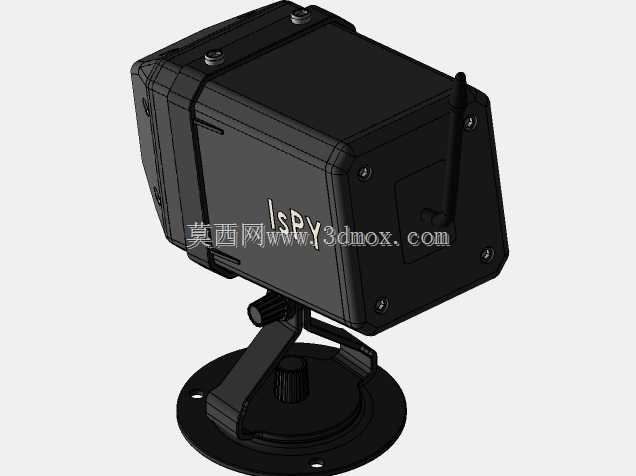

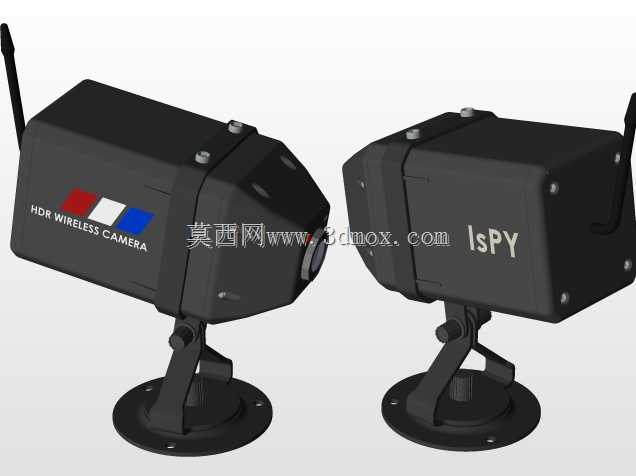

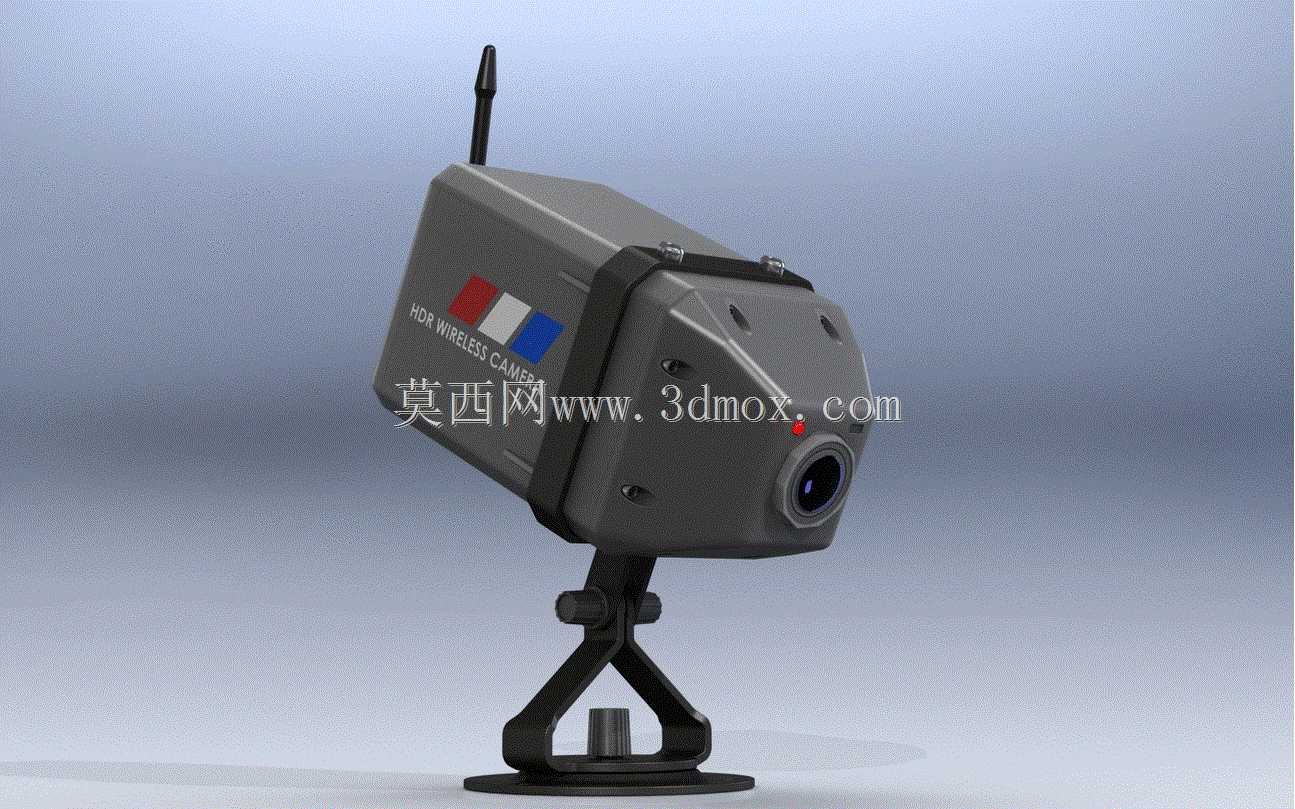

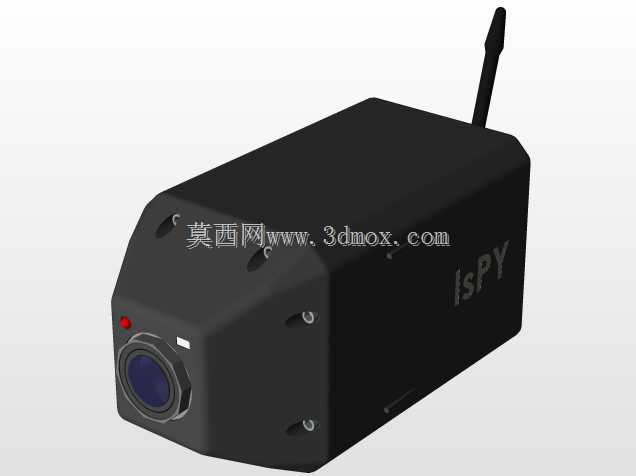

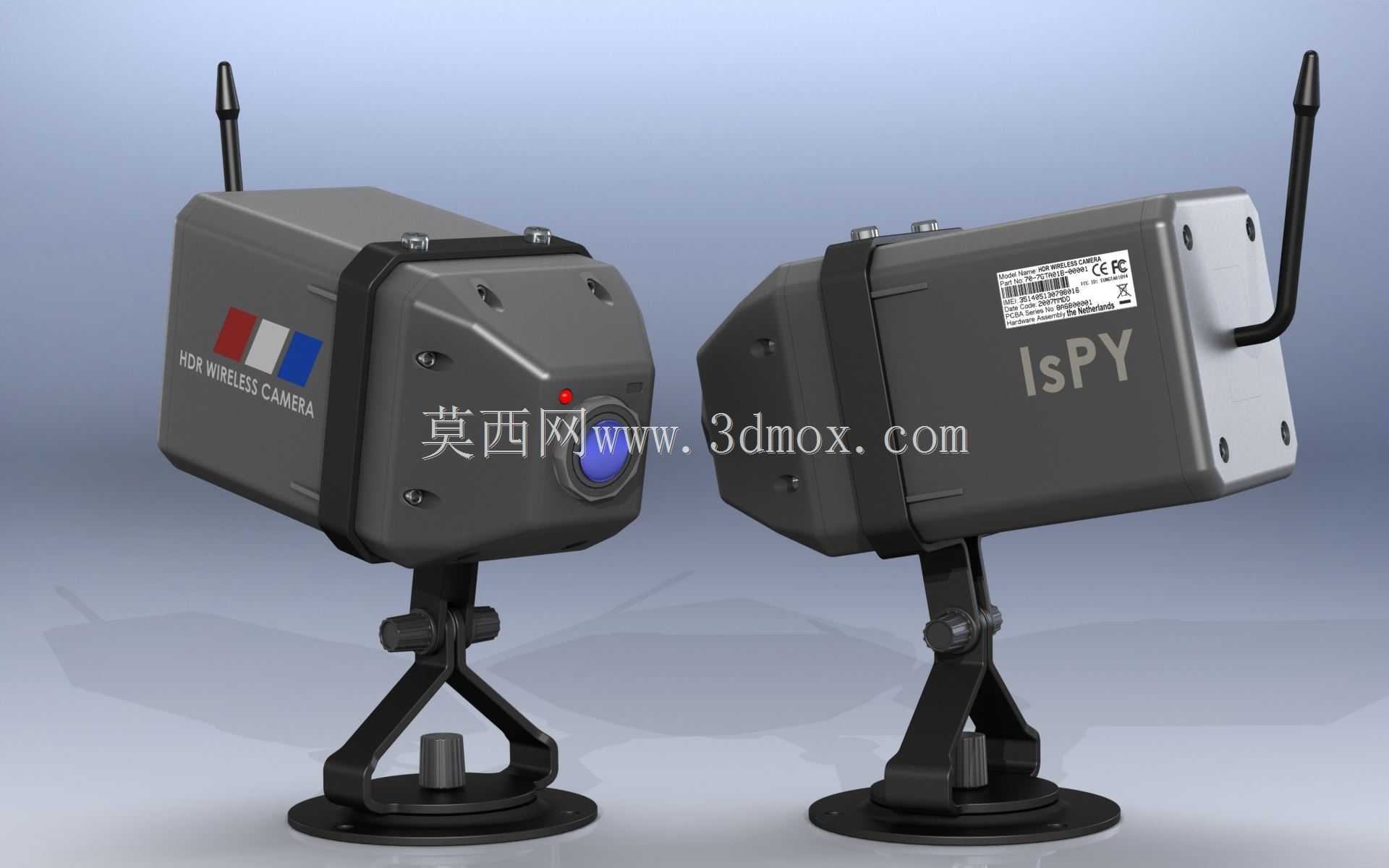

　　从功能实现的结构设计来看，设备主体采用方正的一体化压铸壳体结构，边角做了小圆弧过渡处理，既保证壳体结构强度，也能减少户外使用时的积灰积水问题。壳体侧面外置的棒状天线，通过螺纹连接结构固定在壳体侧上方，安装时可根据现场信号覆盖方向调整天线角度，保证无线信号传输稳定性，天线根部做了密封胶圈设计，避免雨水从连接缝隙渗入壳体内部。壳体正面的镜头模组做了内凹式设计，镜头外围预留了补光元件的安装位，可适配低光照环境下的画面采集需求，镜头旁的状态指示灯采用半透明导光结构，既可以直观反馈设备工作状态，也不会因为灯珠外露造成结构防护等级下降。

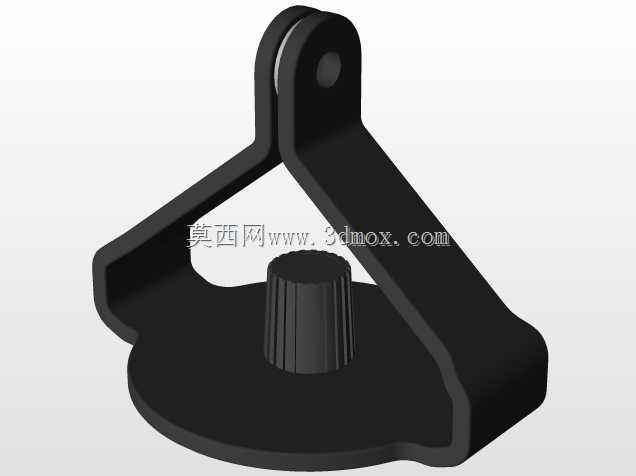

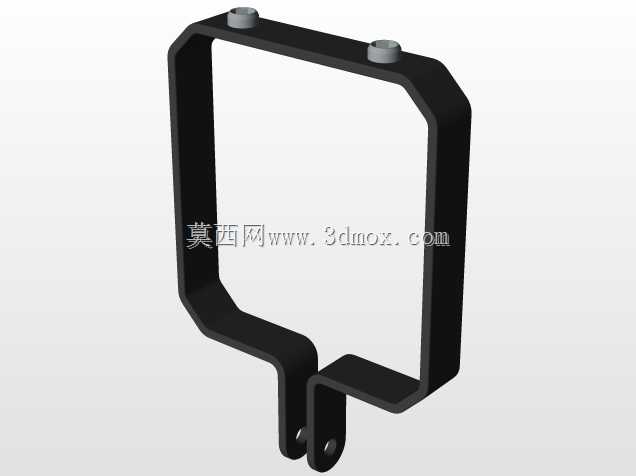

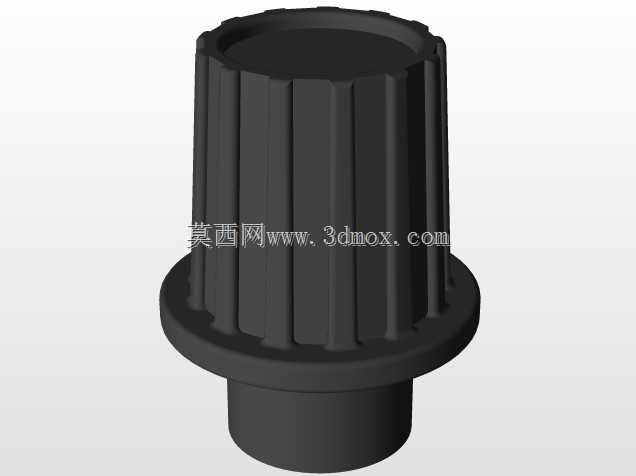

　　设备的安装支架采用铰接式可调结构，支架与主机壳体的连接部位采用阻尼转轴配合锁紧旋钮的设计，安装完成后可根据监控视野需求，在垂直方向上调整主机的俯仰角度，调整到位后拧紧侧边的锁紧旋钮即可固定角度，不会因为长期户外使用出现角度滑移。支架底部采用夹装式固定结构，既可以通过底部的螺孔固定在墙面、立杆的安装平面上，也可以直接夹持在方管、角钢类的型材支架上，适配多种安装界面，无需额外定制转接配件。

　　从设计思路上看，这款设备的结构优先平衡了防护性能与装配便利性，壳体采用上下扣合的装配方式，配合周圈的密封胶条，可满足常规户外使用的防尘防水要求，内部的电路板、电池模组（若采用电池供电版本）、镜头模组均通过独立的安装柱固定在壳体内部的筋位上，抗振动性能可满足厂区、户外路边等有小幅振动的使用场景。壳体侧面预留的标识区域采用凹陷式设计，粘贴标识后不会因为剐蹭造成标识脱落，也不会额外突出壳体表面影响整体结构的平整性。

　　在安装边界尺寸上，设备主机主体的长宽尺寸控制在常规监控点位的适配范围内，不含天线的主机高度不会对周边设备造成遮挡，支架展开后的最小安装空间仅需巴掌大小的平面即可完成固定，支架夹持结构可适配一定厚度范围内的安装板或型材，无需在安装面上打大尺寸的安装孔，对安装面的破坏程度极小。设备整体的重心落在支架转轴的中心线上，调整角度时不会出现重心偏移导致的自动下坠问题，安装调试时单人即可完成角度校准与固定操作。

　　在实际选型应用中，这类无线摄像设备可搭配配套的接收端设备，将采集的画面传输至中控监控室，也可适配本地存储的版本，在无网络覆盖的偏远作业点位完成画面记录工作。结构设计上没有多余的外露凸起部件，可减少户外使用时被外力磕碰损坏的概率，壳体表面采用哑光磨砂处理，不会因为阳光反射造成监控画面出现眩光问题，也能减少长期日晒造成的壳体老化褪色速度。
