M12规格开式螺旋拉紧索具结构

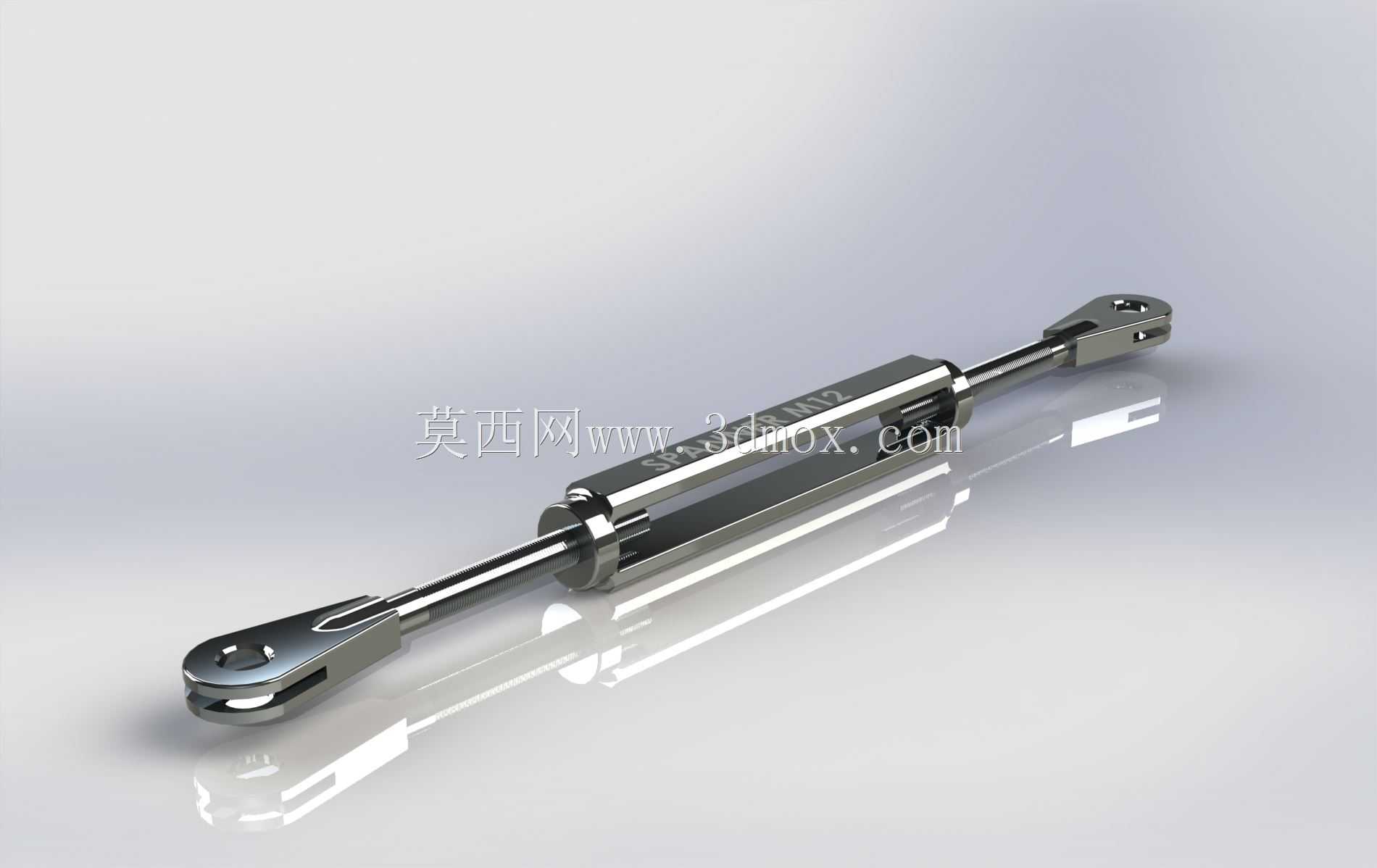

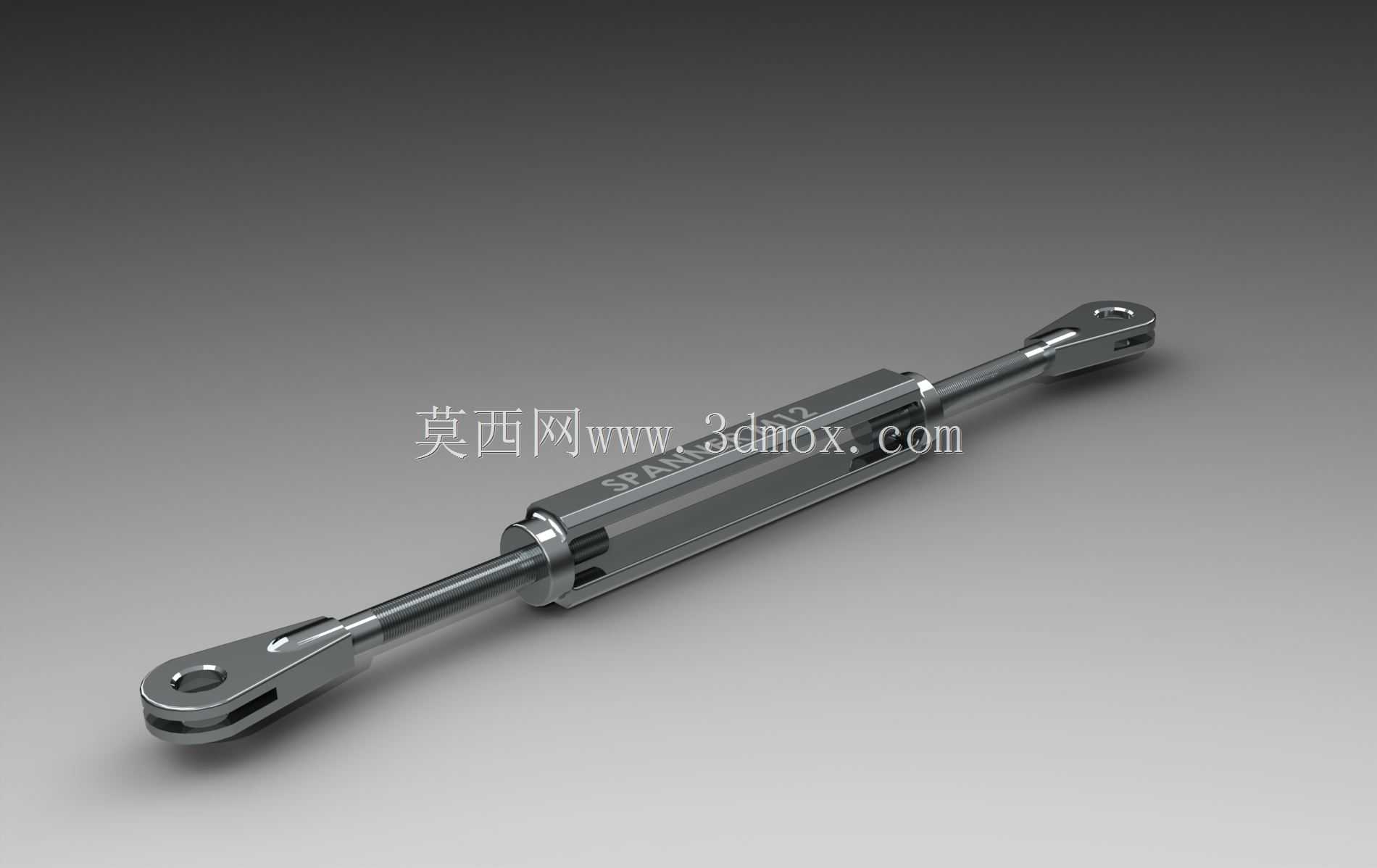

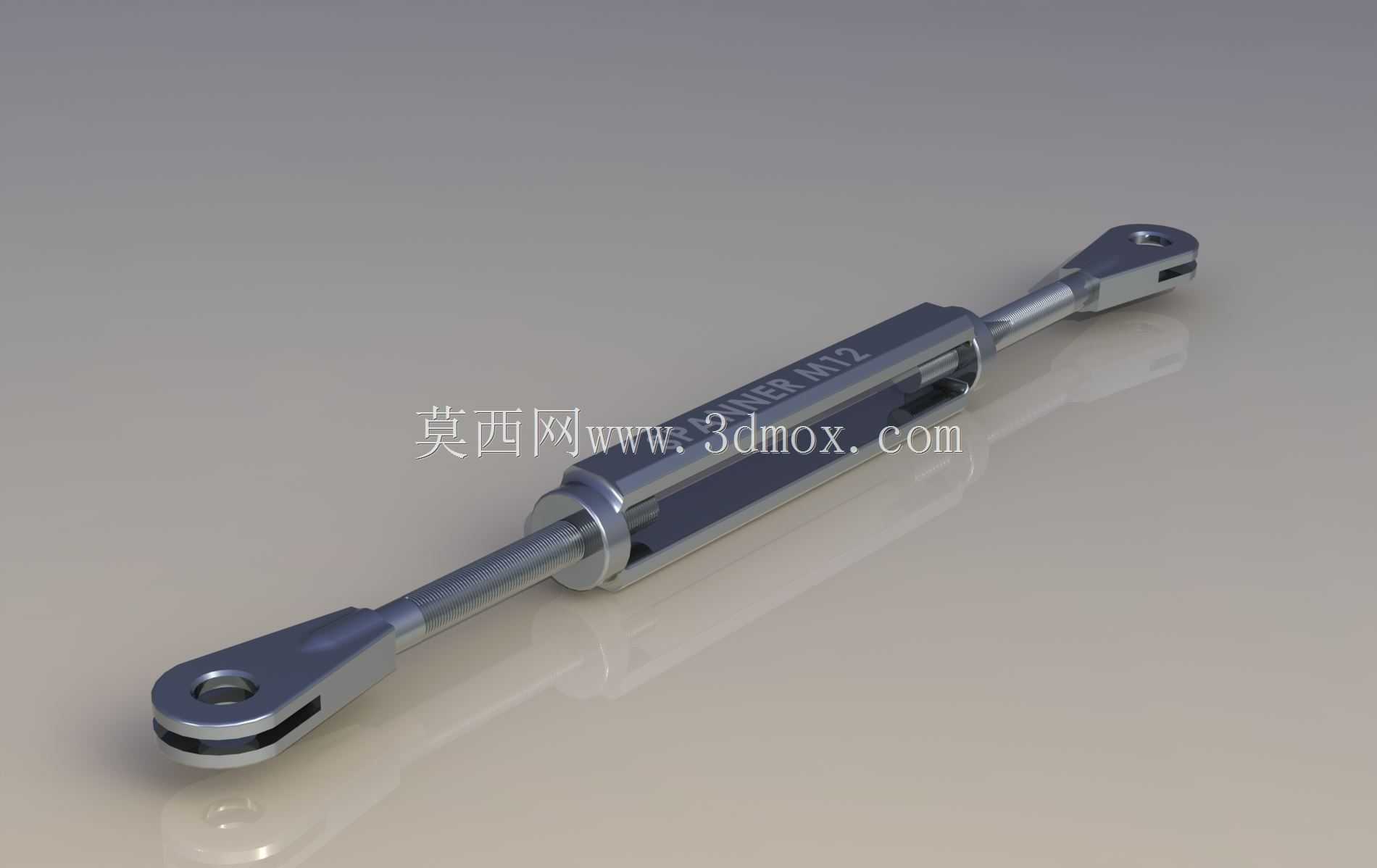

　　在户外缆索架设、输电线路拉线固定、舞台钢索张拉、小型起重吊点索具配套、轻型钢结构拉索稳固这类场景里，这种开式螺旋拉紧构件是调节张紧度、补偿索具长度误差的核心连接件，日常作业里大家常叫它花兰螺丝或者电缆扳手，M12的规格刚好适配直径8到11mm的钢丝绳、圆钢拉杆，覆盖了多数中小型张紧作业的载荷需求。从结构设计逻辑来看，整个构件采用两端叉形接头配合中部调节螺套的对称布局，两端叉耳的销孔同轴度控制在0.1mm以内，避免安装后出现附加弯矩，导致索具受载时产生侧向掰力，加速接头磨损甚至断裂。中部的调节螺套采用左右旋内螺纹配对设计，一端为右旋粗牙螺纹，一端为左旋粗牙螺纹，转动中部螺套时，两端的叉形接头会同步向内收拢或者向外伸出，

　　不需要转动两端连接的索具就能完成张紧度调节，作业时不需要额外拆卸索具，单人用普通撬棍或者扳手卡住中部螺套的扁方结构就能完成调节，大幅降低现场安装调整的工作量。设计时特意将螺套的外露螺纹段预留了不小于3倍螺距的调节余量，避免调节到极限位置时螺纹啮合牙数不足，按照普通粗牙螺纹1.75mm的螺距计算，单侧的有效调节行程能达到25mm以上，足够抵消现场索具下料的长度误差、结构承载后的形变伸长量，哪怕后期索具出现轻微应力松弛，也能通过二次调整重新达到设计张紧力。外形尺寸上，整个构件闭合状态下的总长度控制在210mm左右，两端叉耳的内开档尺寸为12mm，刚好适配厚度10mm的连接吊耳，销孔直径为12mm，

　　配套标准M12的圆柱销或者带孔销加开口销防松，不需要单独定制非标连接件，现场安装时直接用标准紧固件就能完成装配。中部螺套的外圆做了扁方结构，对边尺寸为19mm，和普通M12螺栓的扳手尺寸一致，现场作业不需要准备专用工具，用常规的活动扳手或者开口扳手就能操作。考虑到户外使用的防松需求，设计时可以在螺套两端的螺纹旋合位置加装锁紧螺母，调整到位后将锁紧螺母贴紧螺套端面锁死，避免长期受振动载荷导致螺套回转松脱，在振动较大的设备拉索、起重索具场景下，还可以在叉耳销孔位置加装开口销，避免连接销脱出。从受力角度分析，整个构件的最小截面在两端拉杆的螺纹小径处，M12粗牙螺纹的小径约为10.1mm，按照4.8级普通碳素钢的屈服强度计算，

　　单根构件的额定工作载荷能达到12kN以上，完全满足中小型索具的张紧承载需求，不会出现构件先于索具断裂的情况。建模过程中需要重点保证两端螺纹的旋向匹配，以及螺套内部螺纹的同轴度，避免装配时出现卡滞，两端叉耳的销孔位置需要和拉杆轴线保持垂直，否则安装后会出现索具偏载，导致螺纹受力不均，降低整体使用寿命。另外，中部螺套的表面做了滚花或者扁方处理的细节，除了方便扳手夹持，也能在无工具的情况下手动粗调，提升现场操作的便利性。这类构件在实际使用中不需要做额外的表面处理，如果是沿海或者腐蚀环境下使用，可以更换为不锈钢材质的版本，尺寸参数和普通碳钢版本完全通用，不需要重新设计连接结构。安装时需要注意，两端的螺纹旋合长度不能小于螺纹直径的1.5倍，也就是不小于18mm，保证螺纹有足够的啮合强度，避免受拉时螺纹滑牙失效，调整张紧度时不要将螺套拧到最外端的极限位置，至少保留3牙以上的啮合长度，保证连接可靠性。
