混凝土楼板重型覆层结构悬挂支撑构件

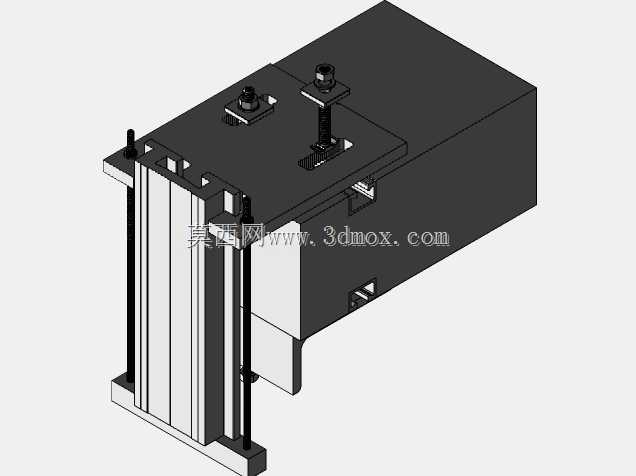

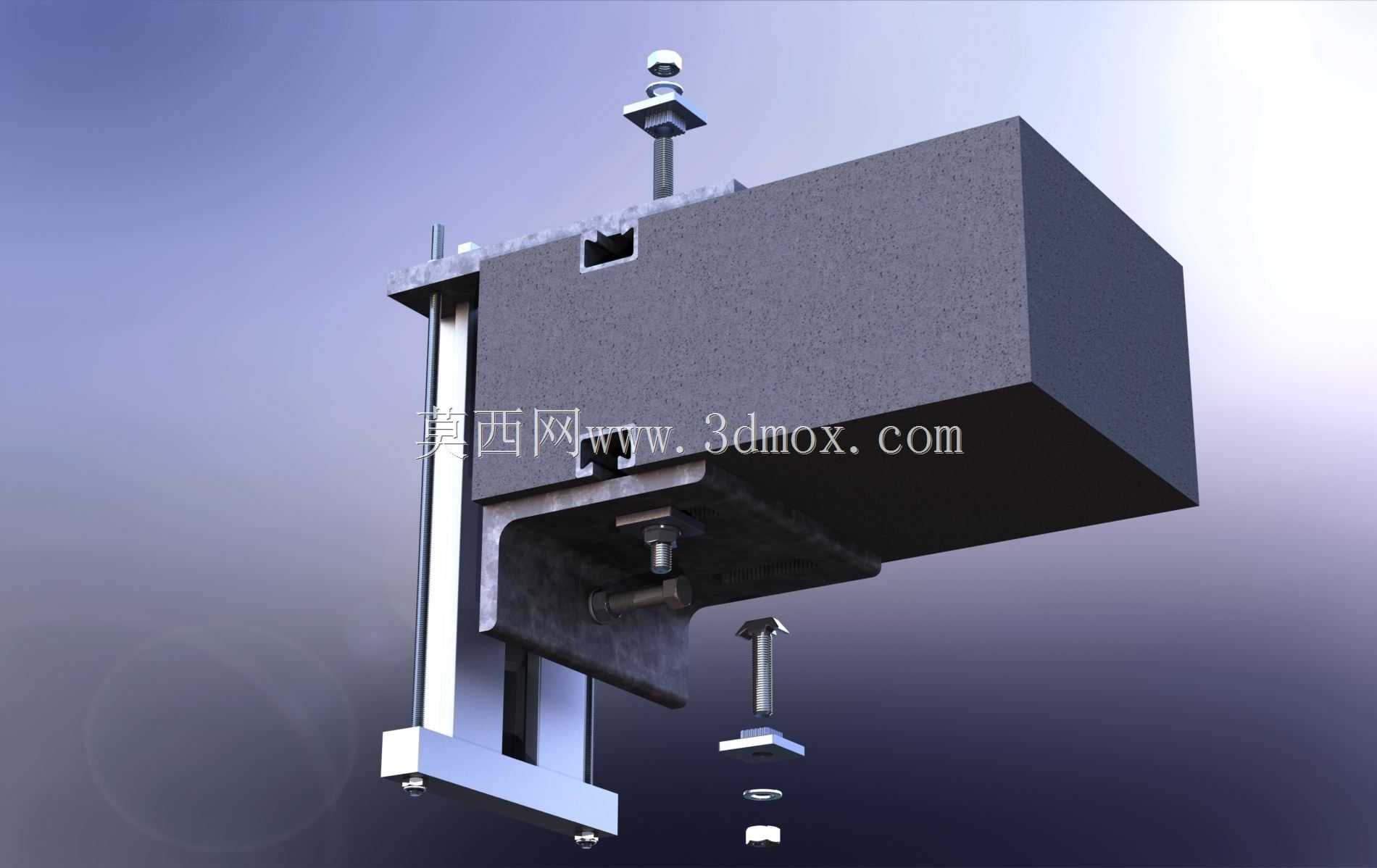

　　在工业厂房、大型公共建筑的机电管线排布、重型设备架空安装场景中，混凝土楼板作为上部结构的核心承重载体，经常需要挂载远超常规吊顶荷载的重型覆层结构、管线综合支吊架或者小型设备基座，这类场景下普通的膨胀螺栓吊挂点往往存在抗剪不足、荷载集中导致楼板局部开裂的风险，这款悬挂支撑构件正是针对这类重载挂载需求设计的专用受力组件。从结构受力逻辑来看，该构件采用了夹式承载的设计思路，区别于传统单点膨胀螺栓仅靠螺栓与混凝土孔壁的摩擦力承重的模式，它通过L型主承力托架贴合混凝土楼板的下表面与侧端面，搭配顶部贯穿楼板或者锚入楼板结构层的锚固螺栓，将上部荷载均匀分散到更大面积的混凝土接触面上，有效降低了局部压应力，避免长期荷载作用下混凝土出现局压破坏。

　　构件的主托架采用厚钢板折弯成型，折弯处设置了加强筋结构，抵消重载下托架根部的弯矩应力，防止长期承重出现托架变形下垂的问题；锚固组件搭配了平垫、弹垫与锁紧螺母，可在安装完成后提供足够的预紧力，避免建筑振动或者设备运行振动导致螺母松脱，同时螺栓外露段预留了足够的调节余量，可适配不同厚度的楼板覆层或者保温层，安装时无需额外裁切螺栓长度，提升现场施工的适配性。在安装边界上，该构件的横向安装宽度控制在常规支吊架型材的适配范围内，可直接与市面上通用的C型钢、角钢等管线支架型材接驳，不需要额外制作转换连接件；竖向的锚固段长度可根据实际楼板结构层厚度调整，最小锚固深度满足混凝土结构后锚固技术的相关规范要求，

　　确保在C30及以上强度等级的混凝土楼板上使用时，抗拔、抗剪承载力都能达到重载挂载的设计要求。设计过程中针对构件的受力薄弱点做了专门的优化，比如托架与锚固螺栓连接的位置做了沉台设计，让螺栓压紧力可以垂直作用在托架表面，避免偏载导致螺栓受额外的弯曲应力；托架下部预留了与下部支架连接的标准螺栓孔位，孔位间距符合通用支吊架的安装模数，现场安装时可以直接穿螺栓固定，不需要现场重新钻孔，减少现场施工的工作量。在实际应用场景中，这类构件不仅可以用于厂房内重型工艺管线的吊挂，还可以用于数据中心机房内UPS电池组、大型空调风管的架空安装，以及商业建筑中大型装饰吊顶、重型灯具的结构挂载，相比传统的吊挂节点，它的受力路径更清晰，荷载传递更均匀，

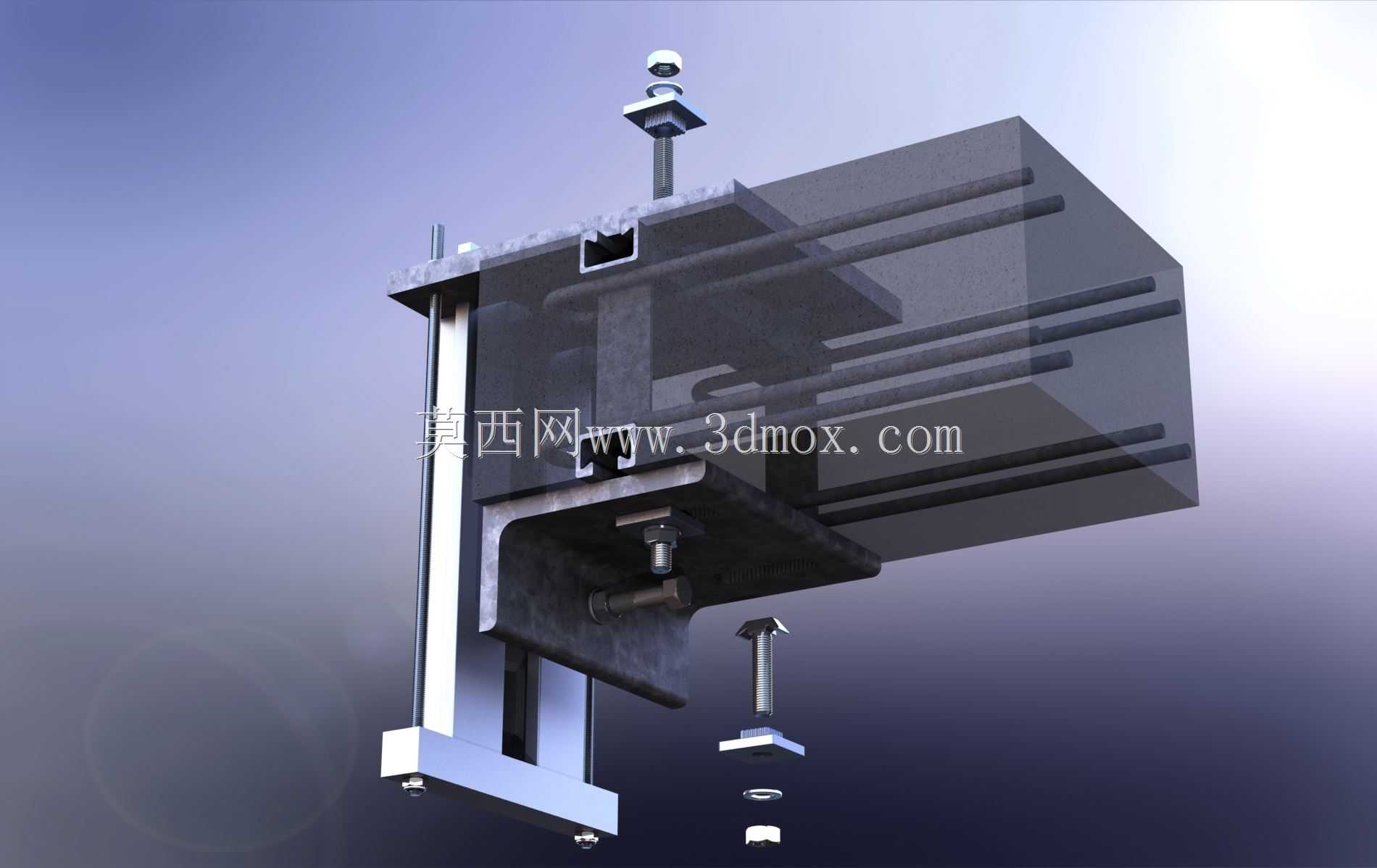

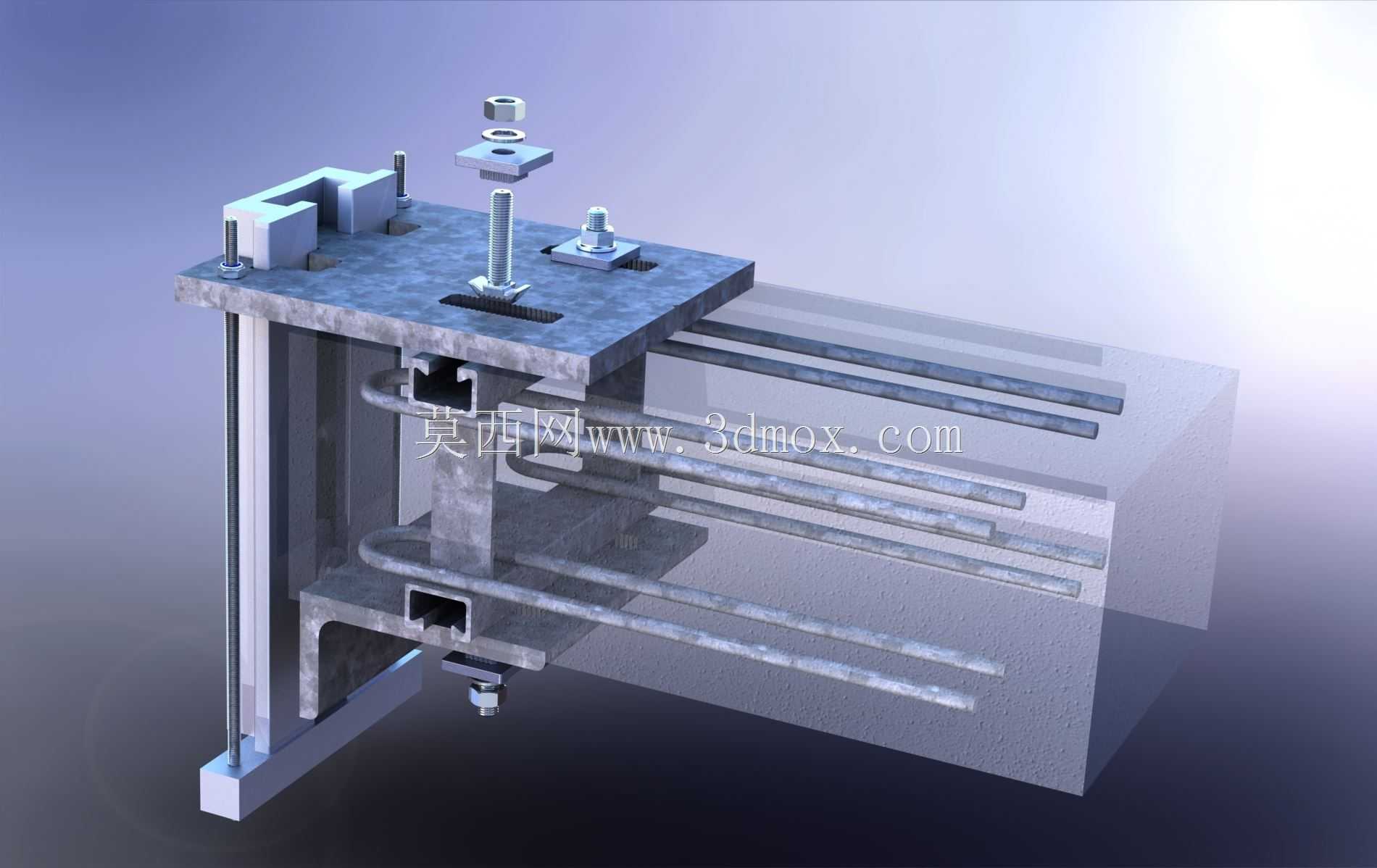

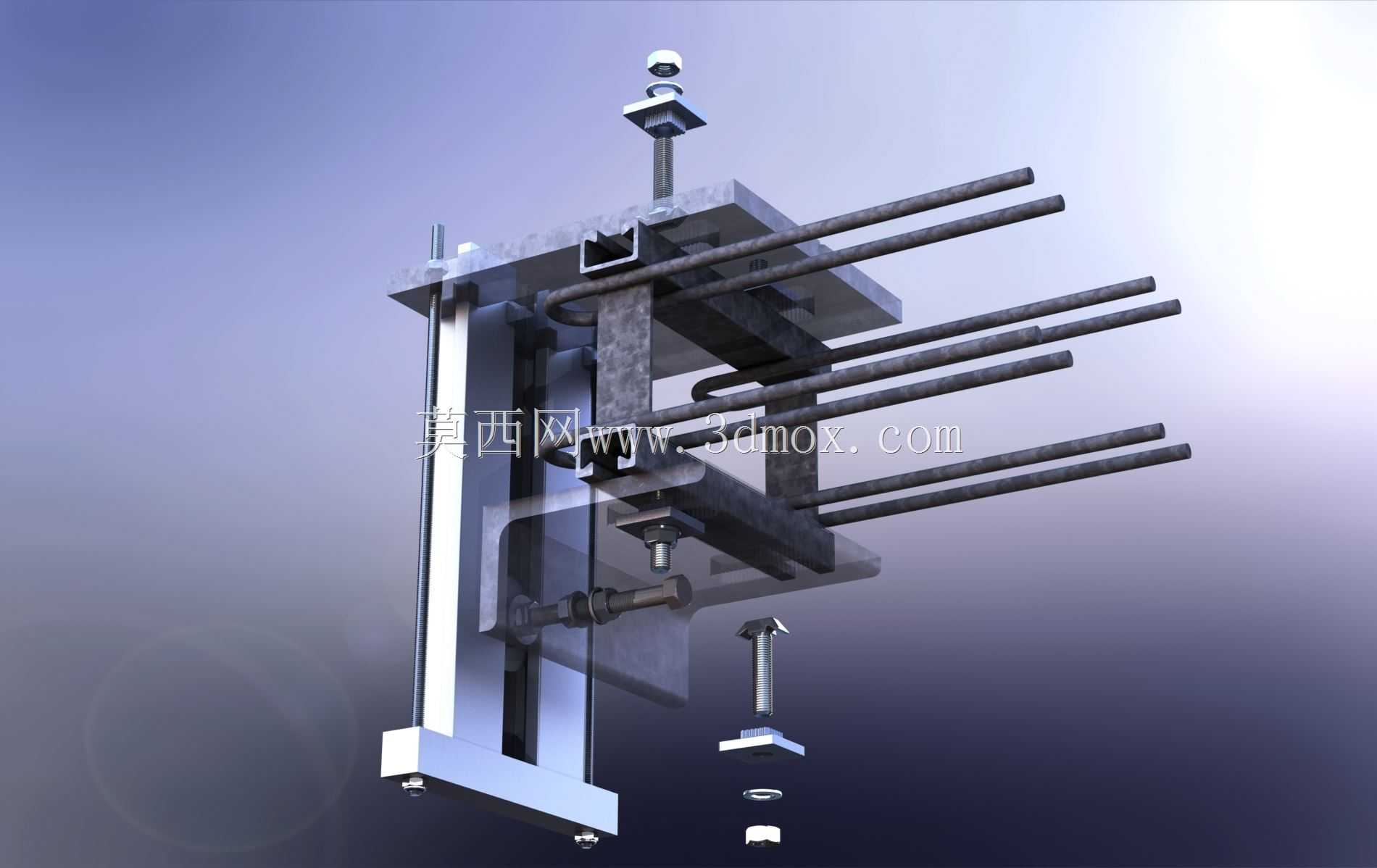

　　能有效降低楼板局部受力过大的风险。建模过程中对构件的各个装配细节做了完整还原，包括螺栓的螺纹段、螺母的锁紧位置、托架的折弯圆角、加强筋的焊接位置都做了精确建模，同时将内部隐藏的锚固段、混凝土楼板内的受力部分做了透明化处理，方便结构设计人员直观理解整个节点的受力传递路径，在做管线综合支吊架设计、重型设备架空安装设计时，可以直接参考该节点的结构形式，根据实际荷载参数调整构件的板材厚度、螺栓规格，快速完成适配项目需求的节点设计。需要注意的是，这类构件在实际工程应用中，需要根据实际挂载的荷载值核算锚固深度、螺栓直径以及托架的板材厚度，确保节点承载力满足荷载分项系数的要求，同时安装时需要保证托架与混凝土楼板表面贴合紧密，避免出现点接触导致局部应力集中，锚固螺栓的预紧力需要控制在合理范围内，避免预紧力过大导致混凝土表面被压溃。
