汽车发动机火花塞及配套拆装工具结构

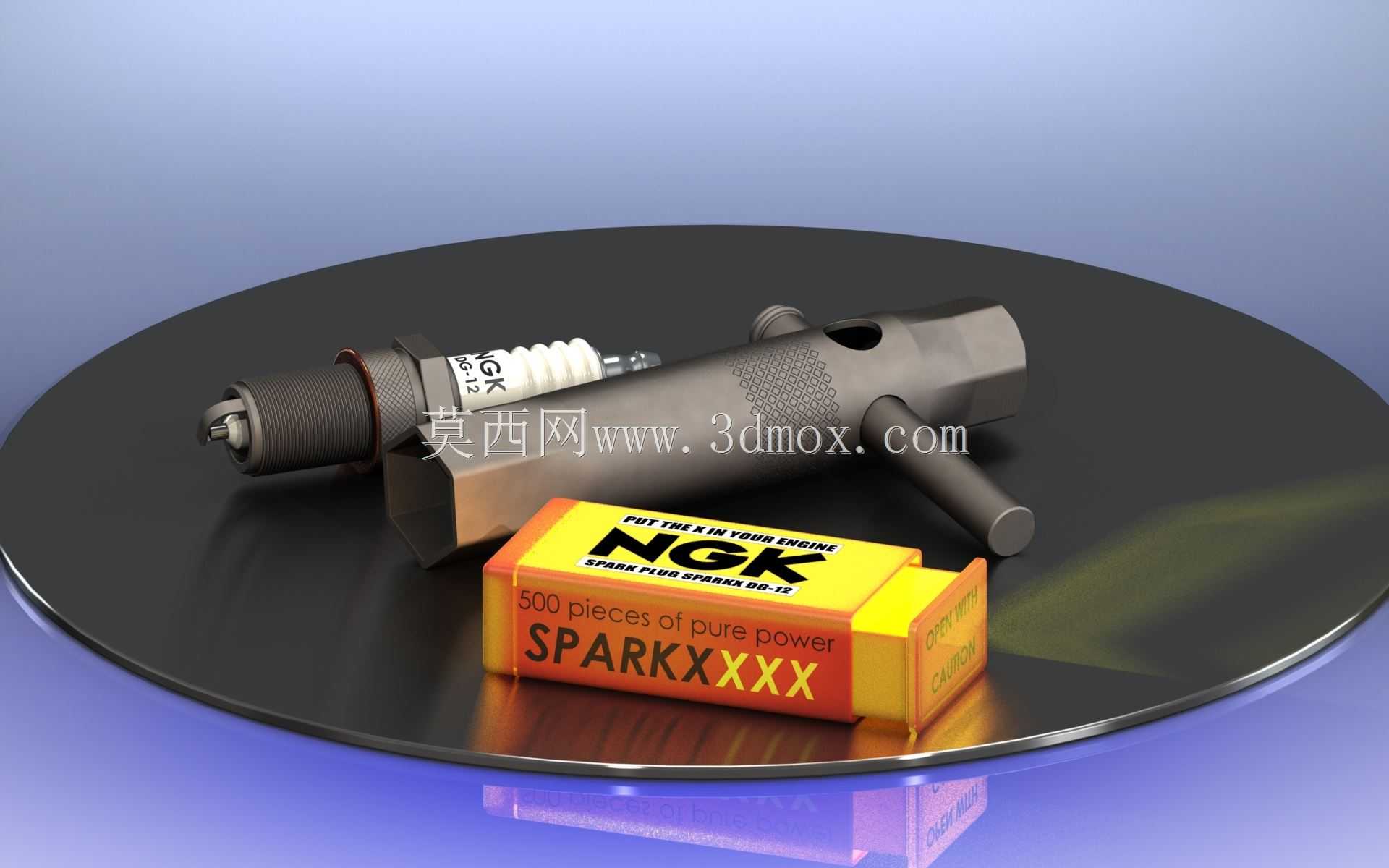

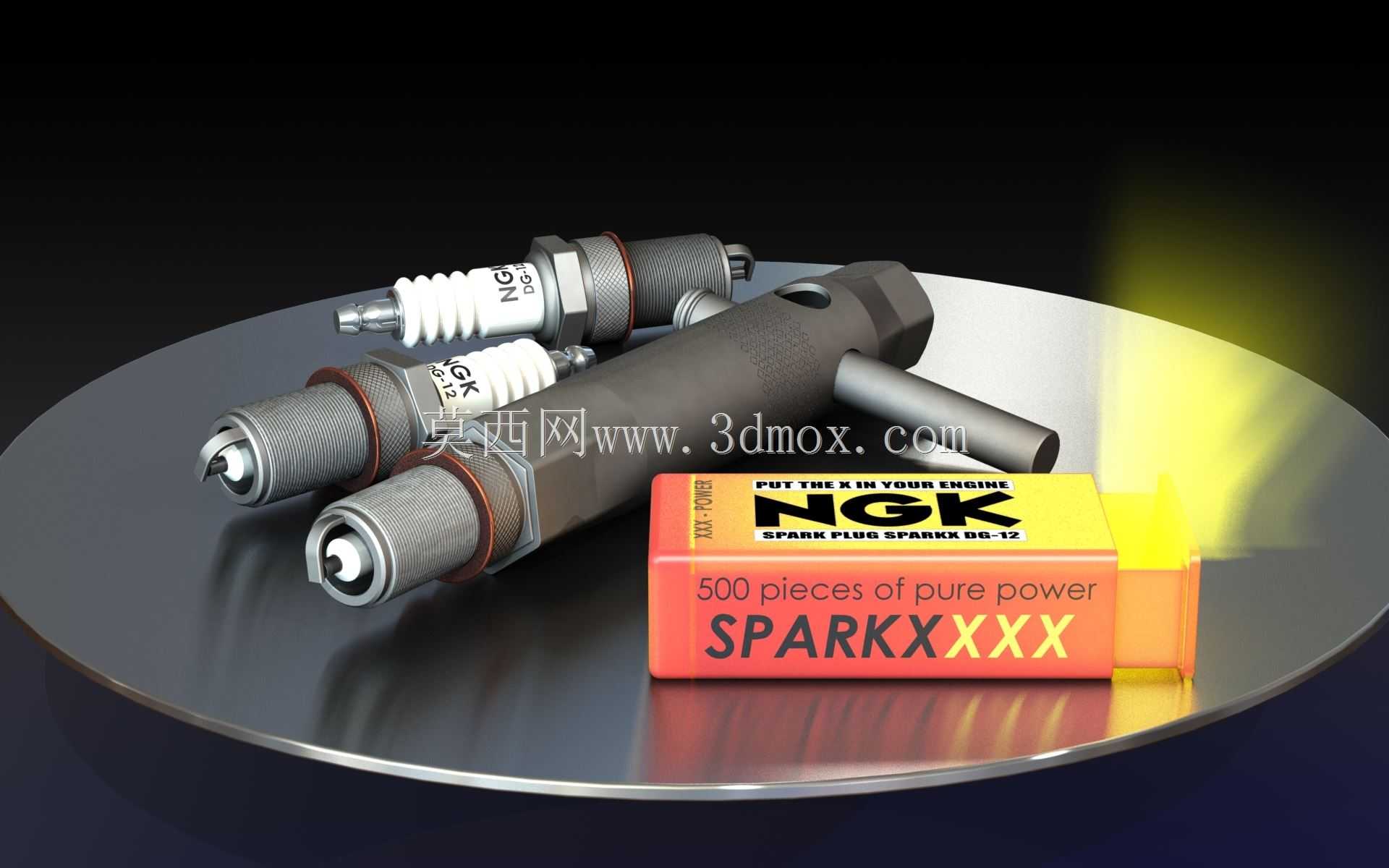

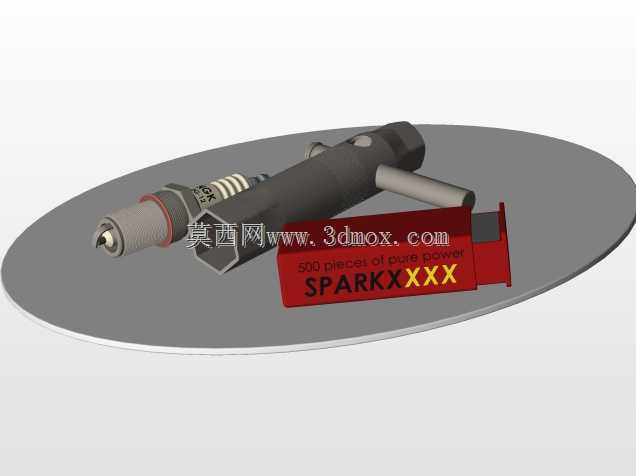

　　在汽车内燃机的点火系统设计与维修作业场景中，火花塞是承担混合气点燃功能的核心执行部件，其结构匹配度直接决定发动机的燃烧效率、怠速稳定性与动力输出表现。这套三维结构完整还原了量产车用火花塞的本体结构，同时配套了对应规格的拆装专用套筒工具，可直接用于点火系统结构教学、维修工装设计参考、发动机周边部件装配干涉校验等场景。从实际功能层面看，火花塞的核心作用是将点火线圈产生的高压脉冲电流引入燃烧室，通过电极间隙击穿空气产生电火花，点燃气缸内被压缩的油气混合气；配套的拆装套筒则是针对火花塞六角安装位设计的专用工装，内壁带有磁吸或橡胶卡持结构，可在深孔式的火花塞安装腔内稳定取放部件，避免安装过程中火花塞脱落磕碰电极，

　　也能保证拧紧过程中力矩均匀传递，不会损伤陶瓷绝缘壳体。设计过程中首先要匹配发动机燃烧室的安装边界：不同排量的汽油机，火花塞的螺纹规格、伸入燃烧室的长度、六角对边尺寸都有严格的公差要求，螺纹过长会导致电极碰撞活塞顶，螺纹过短则会使点火位置凹入缸盖，降低点火效率；这套结构里的火花塞采用了车用常见的14mm螺纹规格，六角对边尺寸为16mm，配套套筒的内孔深度刚好覆盖火花塞陶瓷段与六角段的总长度，外壁做了防滑滚花处理，尾部可接标准棘轮扳手，适配多数乘用车主副驾驶侧、防火墙侧的狭窄安装空间，不会与周边的进气歧管、点火线圈支架产生运动干涉。从结构细节来看，火花塞本体分为接线螺母、陶瓷绝缘体、金属壳体、中心电极、侧电极几个部分，

　　陶瓷绝缘体表面做了多道伞棱结构，用来增加高压爬电距离，避免缸盖内的油污、积碳导致高压漏电；金属壳体的螺纹段带有密封垫圈安装位，安装后垫圈被压平填充螺纹与缸盖之间的间隙，保证燃烧室的气密性，防止高温高压燃气泄漏。配套的拆装工具采用了空心薄壁结构，在保证套筒壁厚强度满足拧紧力矩要求的前提下，尽可能缩小外径，适配部分车型缸盖上直径较小的火花塞安装孔，工具的侧方开有贯通的扳手杆插孔，在没有棘轮扳手的应急维修场景下，也可插入金属杆完成拆装作业。在三维建模的结构处理上，所有配合面都保留了实际的公差间隙：套筒内六角与火花塞六角位之间预留了0.2mm的活动间隙，既保证工具可以顺畅套入，又不会因为间隙过大导致拧动时边角打滑磨损；

　　火花塞的电极间隙还原了量产产品的0.8mm标准值，陶瓷段与金属壳体的压装位置做了清晰的结构区分，可直接用于生成工程图、制作维修演示动画，或是作为发动机装配仿真的标准部件库素材。实际维修场景中，这类火花塞的更换周期通常在3-8万公里，拆装工具的结构合理性直接影响维修效率，很多非专用套筒因为没有内部卡持结构，在火花塞拧松后无法将其从深孔中取出，甚至会导致火花塞掉入缸盖腔体内造成异物故障，这套配套工具的结构完全规避了这类问题，内部的卡持结构可以在火花塞完全拧松后牢牢固定住六角位，垂直向上即可取出部件，安装时也可以将火花塞平稳送到螺纹孔位，避免斜着拧入导致螺纹滑牙损伤缸盖。在发动机改装场景中，这套结构也可作为热值匹配、电极升级改装的基础参考，通过调整电极伸出长度、陶瓷体导热系数，即可适配不同压缩比的改装发动机动力需求，配套的套筒结构也可根据改装后的火花塞六角尺寸做参数调整，快速生成适配的专用工装模型。
