枪械配套战术LED照明与激光瞄准组件

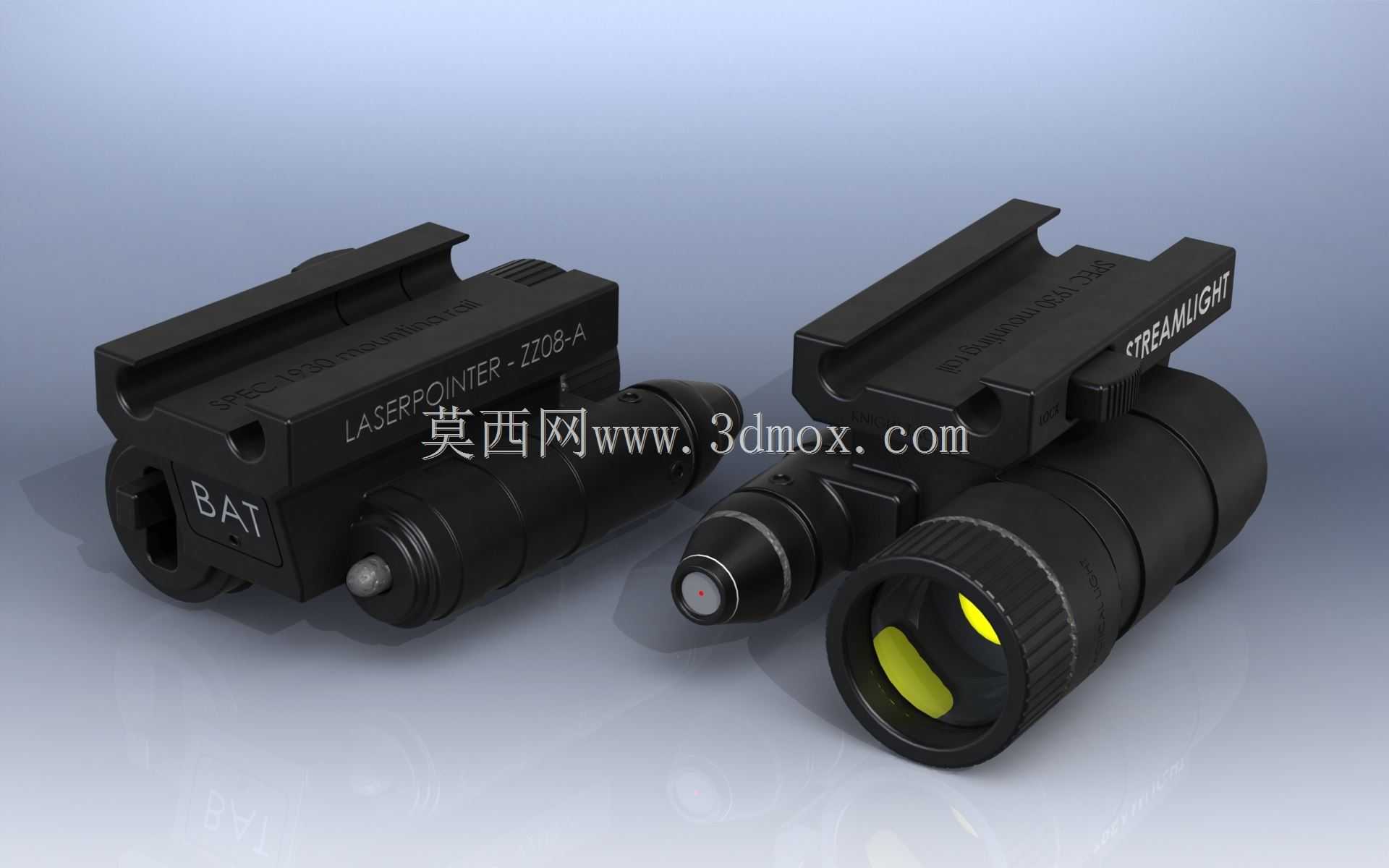

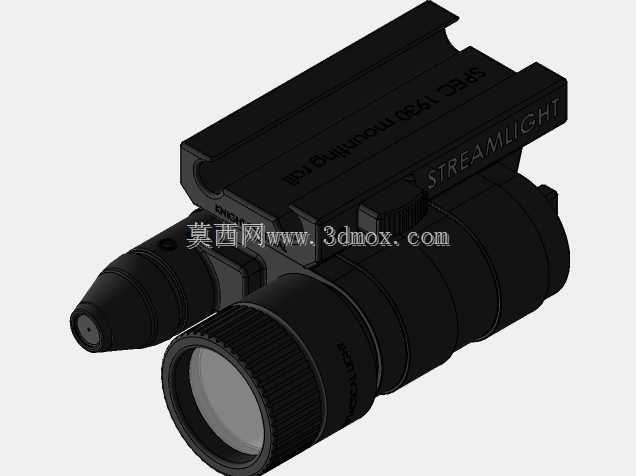

　　这套战术附件的设计核心围绕轻武器战术使用场景展开，日常可适配皮卡汀尼导轨安装的各类长枪、短管枪械，覆盖室内近距离作战、野外夜间巡逻、低光环境执法等多种实际使用场景。从结构设计来看，整套组件分为照明与激光指示两个独立功能模块，两个模块均采用快拆式夹持结构，夹持基座的卡槽尺寸严格匹配标准皮卡汀尼导轨的齿距与槽宽，安装时无需额外工具，扳动基座侧面的锁紧拨杆即可完成固定，锁紧后基座与导轨的配合间隙控制在0.1mm以内，可承受枪械连续射击产生的后坐冲击，不会出现移位、松脱的问题。

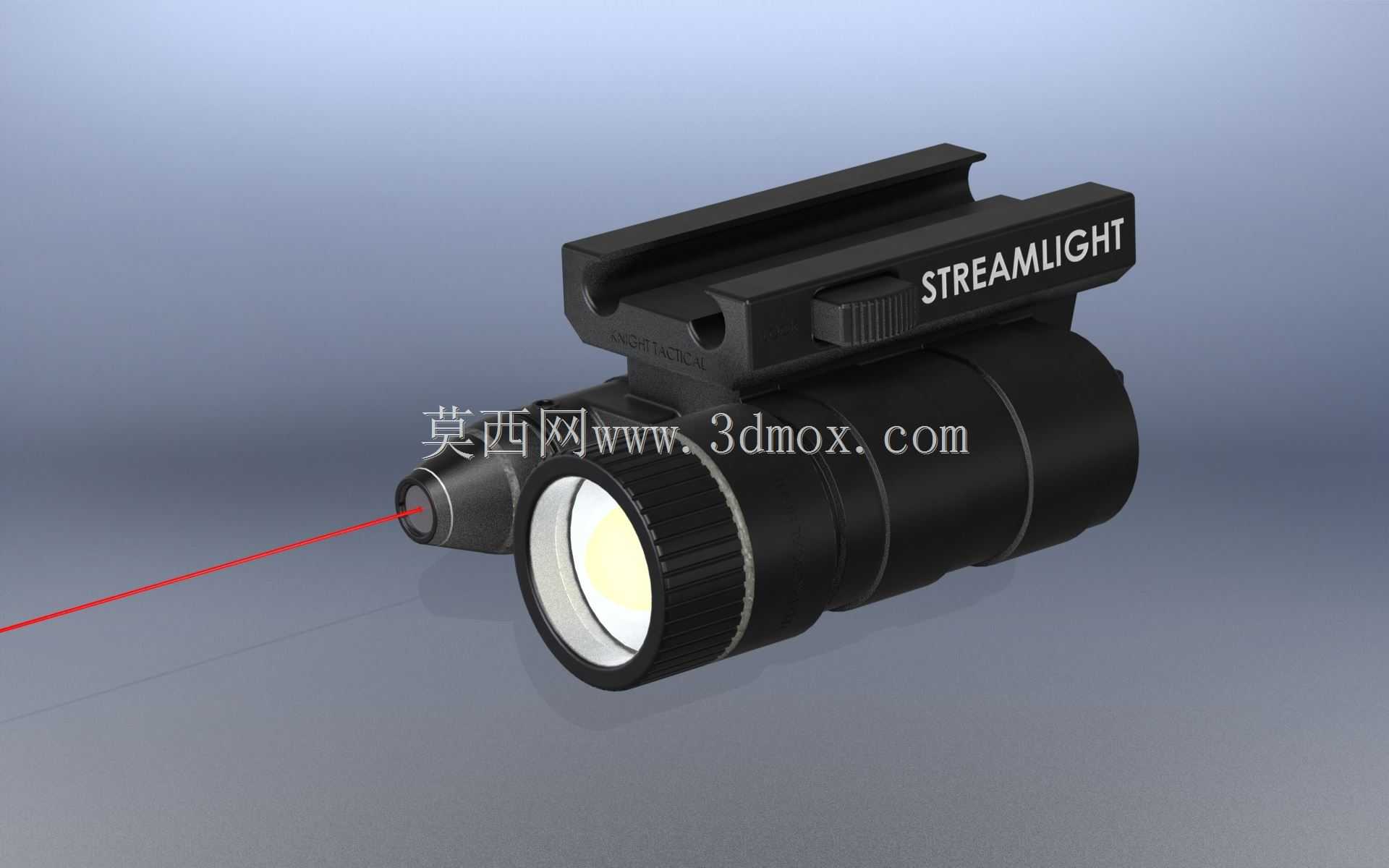

　　照明模块的灯头采用内凹式保护设计，灯头外圈设置有滚花调节圈，可通过旋转调节圈切换照明光斑的聚散角度，近距离室内使用时调至大角度泛光模式，可覆盖前方120度范围的视野区域，无需频繁调整枪械指向即可观察周边环境；远距离使用时调至聚光模式，有效照明距离可覆盖两百米范围内的目标区域。灯身侧面设置有双档位按压开关，轻按可实现点动照明，重按咔嗒锁定后可保持常亮状态，开关的按压力度设置为12N，既避免携行过程中误触点亮，也能保证戴战术手套操作时可准确触发。激光指示模块的光轴校准结构设置在模块尾部，两个微调螺钉分别对应高低、左右方向的校准调节，每旋转一格螺钉对应100米距离上1cm的偏移量，校准完成后螺钉带有自锁阻尼，不会因射击震动导致校准点偏移。激光头采用内藏式设计，前端设置有防尘防冲击的蓝宝石镜片，可避免日常携行时镜片被剐蹭磨损。

　　两个模块的外壳均采用航空铝合金一体铣削成型，表面做硬质阳极氧化处理，耐磨性能可满足野外复杂环境的使用需求，外壳的棱角均做了R0.8的圆角过渡处理，避免携行时勾挂装具。从安装边界来看，照明模块的整体长度为82mm，最大直径28mm，安装后突出枪械导轨下方的高度为32mm，不会遮挡枪械本身的机械瞄具视线；激光指示模块长度为76mm，宽度22mm，安装后突出导轨侧面的距离为18mm，不会影响枪械的正常据枪动作。两个模块的供电均采用常见的CR123A电池，电池仓设置在模块尾部，采用螺旋密封结构，仓盖处设置有丁腈橡胶密封圈，可满足雨天涉水使用的防水要求，电池触点采用镀金处理，避免长期使用后氧化导致接触不良。

　　在实际使用逻辑上，两个模块可根据任务需求单独安装或组合安装，组合安装时可通过配套的线控开关连接，将开关按键布置在枪械前握把位置，射手在保持据枪姿势的情况下，仅用食指即可完成照明点亮、激光开启的操作，无需改变手部握持位置。整套结构的配重经过优化，单个模块的重量控制在85g以内，安装后不会导致枪械前端配重过大影响据枪稳定性，模块外壳的表面做了哑光处理，不会产生反光暴露射手位置。从结构建模的细节来看，所有配合面的公差都经过匹配校验，夹持基座的锁紧片采用弹簧钢材质，保证多次拆装后仍能保持足够的锁紧力，灯头内部的反光杯采用抛物面设计，建模时对反光曲面的曲率做了连续优化，保证光斑均匀无暗区，激光模块的内部电路板做了灌封处理，可进一步提升抗冲击性能，适应枪械射击时的高频震动环境。
