带安装夹具3-9倍变径光学瞄准镜结构

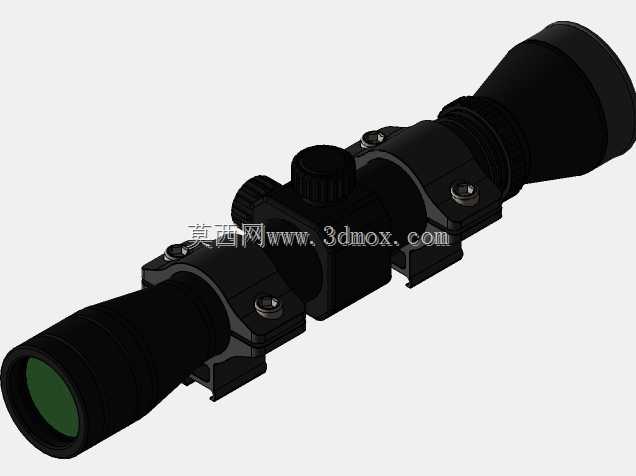

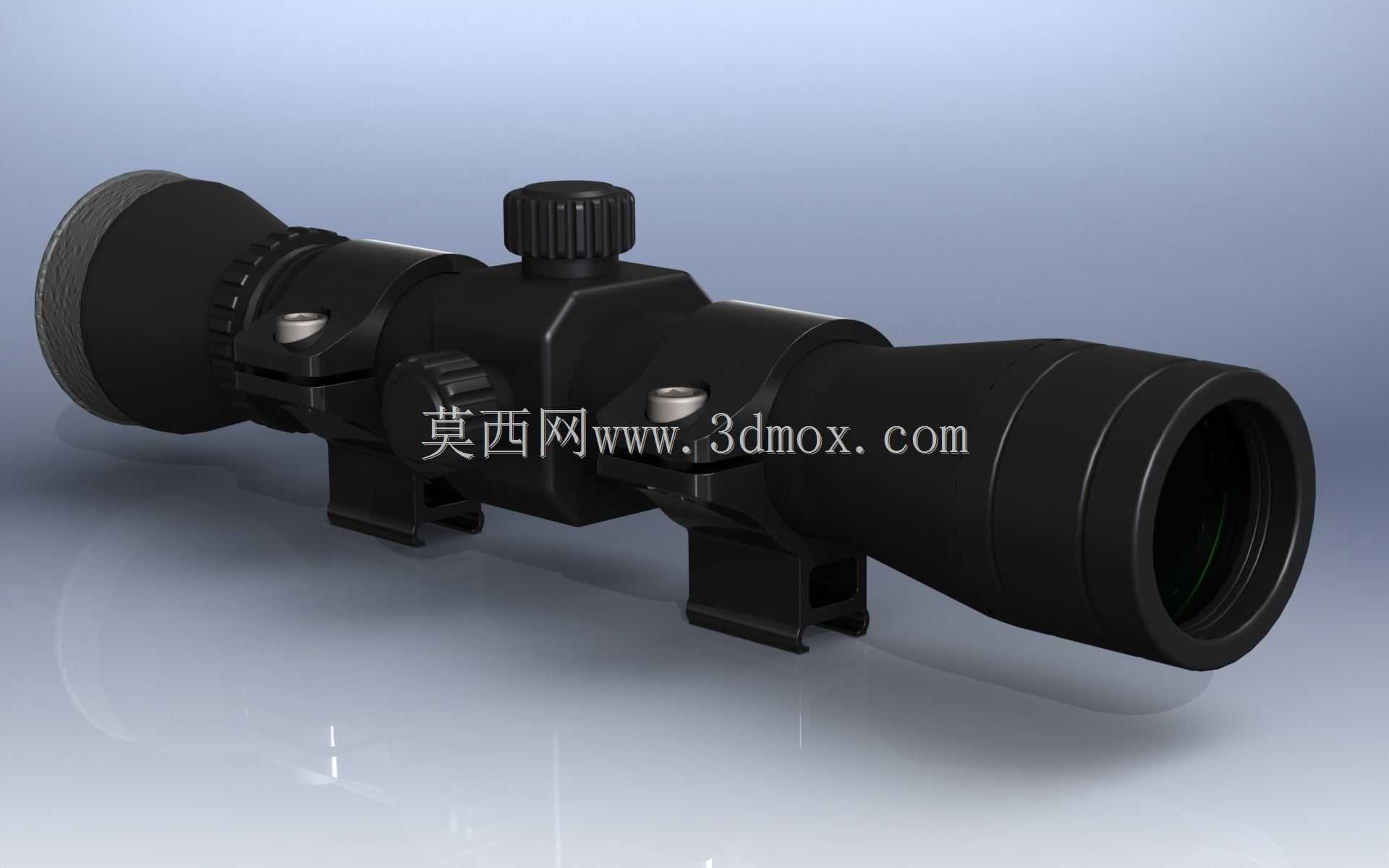

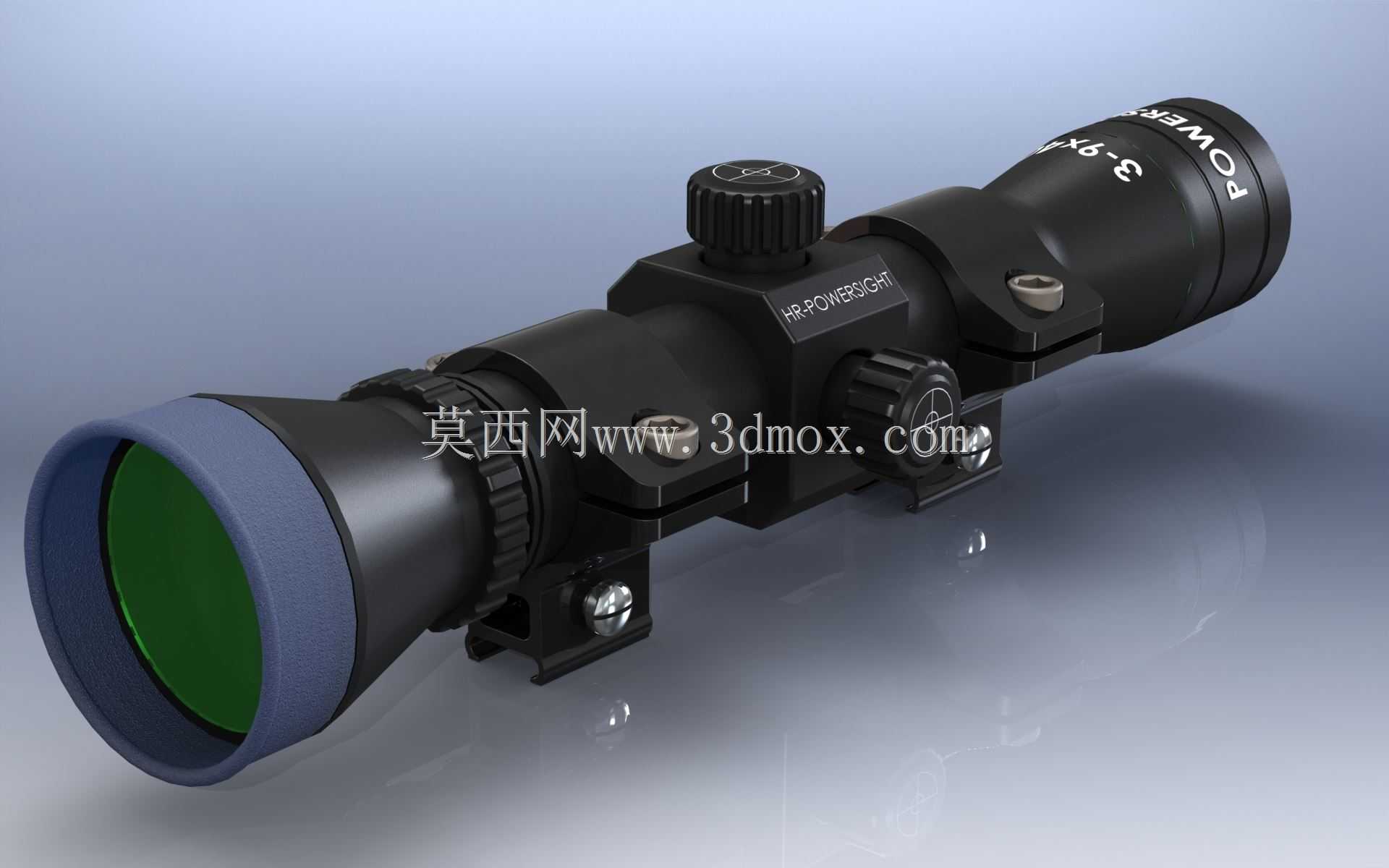

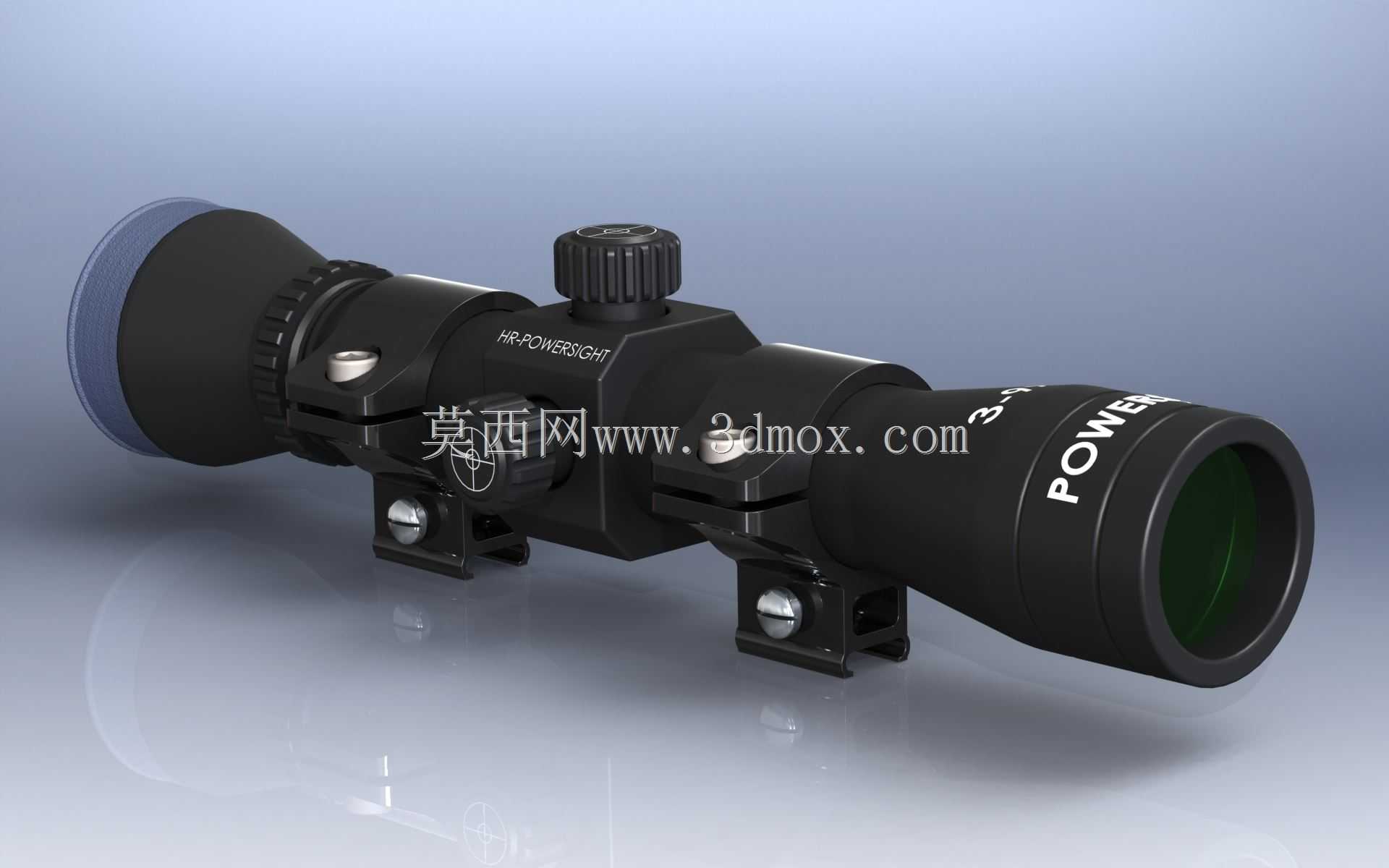

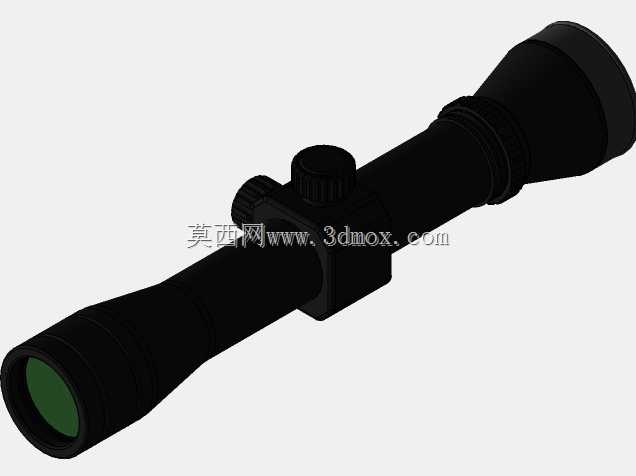

　　这款变倍光学瞄准装置的核心应用场景覆盖民用射击运动、户外狩猎、远距离目标观测等领域，配套的快装夹具可直接适配标准皮卡汀尼导轨，无需额外加工转接件即可完成装夹固定。从结构设计逻辑来看，整体采用分段式镜身布局，物镜端直径40mm，可保证通光量满足低光照环境下的观测需求，目镜端设置3-9倍连续变倍调节环，转动阻尼均匀，变倍过程中光轴偏移量控制在常规使用允许范围内，不会出现瞄准点大幅漂移的问题。镜身顶部的高低调节旋钮与侧面的风偏调节旋钮均采用带刻度的防滑结构，每档调节量对应固定的弹道修正量，调节到位后可通过旋钮自带的锁止结构固定，避免射击过程中震动导致参数偏移。物镜外圈设置有橡胶防护圈，可在磕碰时缓冲冲击力，保护物镜镜片边缘不受损，

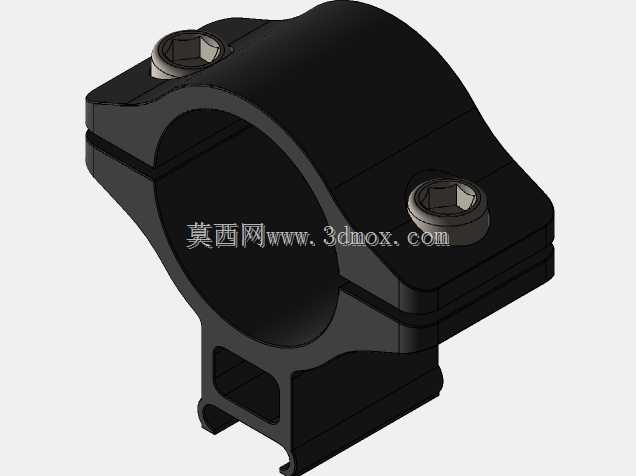

　　镜片表面镀有增透膜，可减少光线反射提升成像清晰度。配套的安装夹具采用上下分体式锁紧结构，通过两颗内六角螺栓实现夹紧力调节，夹具与镜身接触的位置设置有防滑垫片，既可以避免装夹时刮伤镜身表面的氧化层，也能提升锁紧后的摩擦力，防止大后坐力工况下镜身出现前后窜动或角度偏转。镜身主体采用硬质铝合金材质加工，表面做哑光黑色阳极氧化处理，既可以减轻整体重量，也能避免反光暴露位置，同时具备一定的耐腐蚀性能，可适应户外潮湿、多尘的使用环境。从安装边界尺寸来看，整体长度适配多数中长款枪械的顶部安装空间，装夹后物镜端不会超出护木前端过多，不会影响枪械的正常携行与操作，目镜端距离抵肩位置的距离符合人眼观测的出瞳距离要求，

　　无需刻意调整贴腮位置即可获得完整的观测视野。设计过程中充分考虑了实际使用中的受力情况，镜身壁厚在保证结构强度的前提下做了轻量化优化，调节机构的内部齿轮配合间隙经过反复调整，既保证调节手感顺畅，也不会因间隙过大导致空程量过大影响调节精度。镜身内部的变倍镜组通过导向槽实现轴向移动，变倍过程中镜组的同轴度通过精密加工的镜筒内壁保证，避免变倍时出现成像畸变、视场偏移等问题。夹具的导轨卡槽尺寸严格匹配标准导轨的公差范围，装夹后不会出现过松晃荡或过紧无法装入的情况，锁紧螺栓的规格选用通用标准件，使用者可通过常规内六角扳手完成装夹与拆卸，无需配备特殊工具。目镜端设置有软质橡胶眼罩，可在观测时贴合眼部，阻挡侧面杂光进入视线，同时在枪械后坐时起到缓冲作用，避免眼部磕碰镜身受伤。整体结构没有多余的冗余设计，所有外部凸起的调节部件均做了圆角处理，避免携行时勾挂衣物或装具，符合户外使用的实际需求。
