M8规格滚花头固定旋钮紧固件结构

　　日常做非标设备结构设计时，手拧紧固件的选型往往容易被忽略，很多人觉得随便找个螺丝拧上就行，但实际在需要频繁拆装、无工具操作的工位上，合适的固定旋钮直接影响设备的操作效率与维护便捷性。这款M8规格的固定旋钮，核心应用场景覆盖各类工装夹具的快速锁紧、检测设备的面板固定、小型实验装置的位置调节、机箱侧板的免工具拆装，甚至部分户外便携设备的快拆结构也能适配，相比普通外六角或内六角螺丝，它不需要额外搭配扳手、内六角匙等工具，操作人员徒手就能完成拧紧与松开动作，在生产线换型、设备日常点检维护、现场调试的场景下，能大幅减少工具找寻、对位的辅助时间。

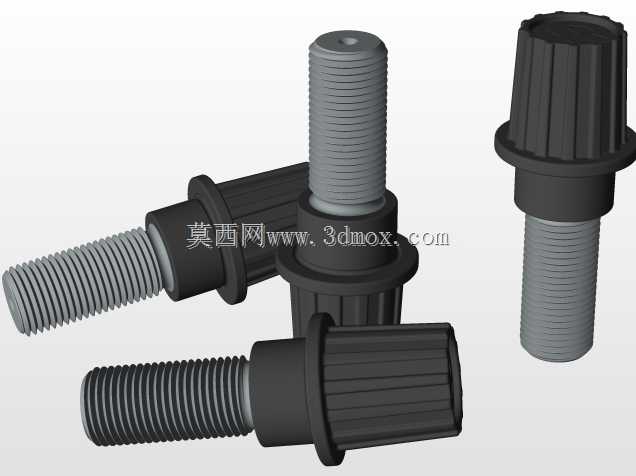

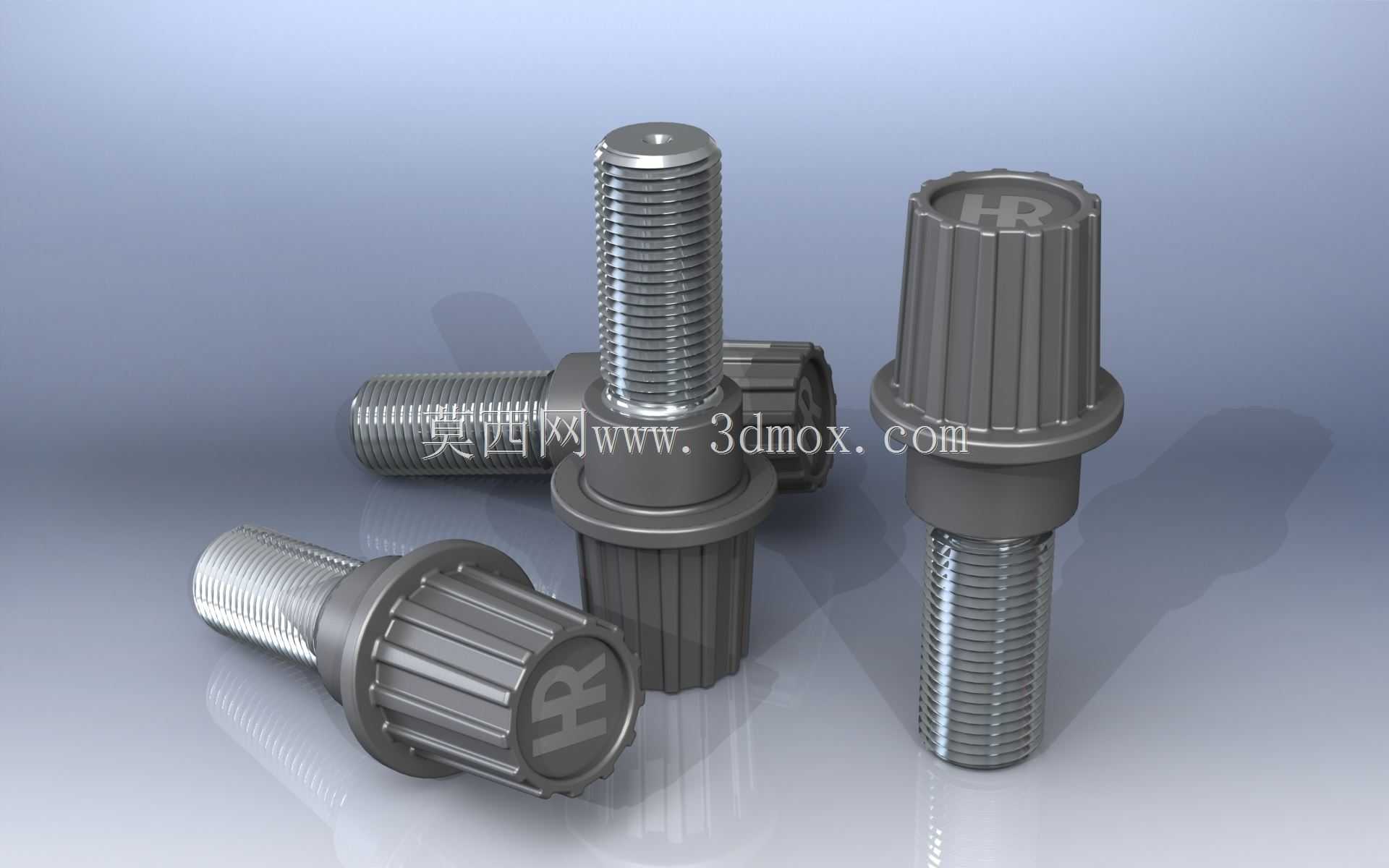

　　从功能特性上看，这款旋钮的头部做了竖向直纹滚花设计，不是市面上常见的网纹滚花，直纹的纹路走向和手部拧动时的施力方向垂直，即便手上沾有少量切削液、润滑油或者灰尘，也能提供足够的静摩擦力，不会出现拧动打滑的情况。头部下端带一体成型的法兰凸缘，凸缘的底面做了平整加工，拧紧时法兰面和被连接件表面完全贴合，相比普通圆柱头的旋钮，接触面积更大，单位面积的压应力更小，不会在铝合金、亚克力、电木板这类较软的被连接件表面压出凹痕，同时也能分散锁紧力，避免长期受力后连接件出现局部变形。旋钮的螺纹段采用标准M8公制粗牙螺纹，牙型角60度，螺纹的公差带选的是6g级，和市面上常规的M8螺纹孔、螺母都能顺畅配合，不需要额外做适配加工，螺纹末端做了45度倒角引导，安装时不需要刻意对准螺纹孔，轻轻一推就能导入牙纹，减少跨螺纹的安装失误。

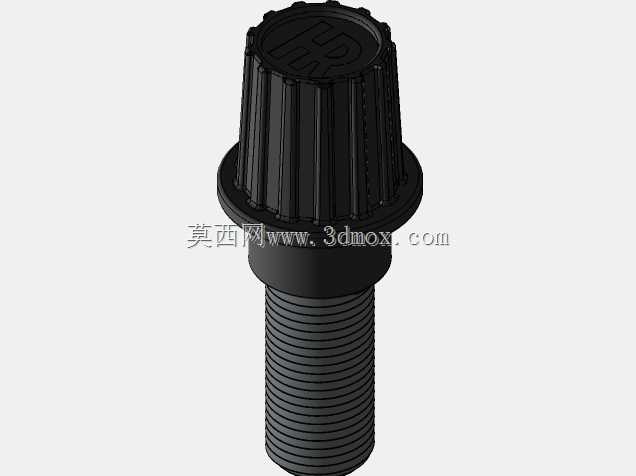

　　做这款零件的三维建模时，首先要明确安装边界的尺寸约束：螺纹段的长度要根据实际被连接件的叠厚来选，常规款的螺纹长度在12mm到25mm区间，要保证拧紧后螺纹露出螺母或者螺纹孔2-3个牙距，既不能因为螺纹太短导致啮合牙数不足、锁紧力不够，也不能因为螺纹太长顶到内部的其他结构件。头部的滚花外径设计成20mm，这个尺寸是经过反复验证的，成年人的拇指和食指捏合时的接触宽度刚好匹配这个直径，太细的话捏持施力费劲，太粗的话会占用过多安装空间，在排布密集旋钮的面板上，20mm的外径能保证两个相邻旋钮之间留出至少10mm的操作间隙，不会出现拧一个旋钮碰到旁边旋钮的情况。头部的总高度控制在18mm，其中滚花段高度14mm，法兰凸缘厚度4mm，法兰直径24mm，这个尺寸比例既保证了足够的捏持高度，又不会因为头部太高在设备外部形成突出的磕碰点，避免操作人员走动时剐蹭受伤。

　　设计过程中还要考虑受力的合理性，旋钮的头部和螺纹段衔接的位置做了R1.5的圆角过渡，没有采用直角衔接，因为手拧施力的时候，衔接位置是应力集中最明显的区域，直角过渡在反复拧紧、冲击载荷的作用下很容易出现头部断裂的问题，圆角过渡能把集中应力分散开，提升零件的抗疲劳强度。滚花的齿深设计成0.8mm，齿距1.5mm，这个参数既保证了足够的摩擦力，又不会因为齿太尖锐划伤操作人员的手部，同时滚花的加工工艺性也更好，不管是采用车削滚花还是注塑成型，都能轻松实现，不会出现加工时崩齿、填充不满的问题。头部顶面的标识区域做了下沉0.3mm的平面，可以用来刻印锁紧方向、零件编号或者品牌标识，下沉设计能避免标识在长期使用过程中被摩擦磨损。

　　实际选型应用时，还要注意使用场景的载荷限制，这款固定旋钮的推荐锁紧扭矩在4N·m到6N·m之间，徒手拧动时的自然施力刚好能达到这个扭矩范围，不需要借助工具加力，一旦超过这个扭矩，要么会导致螺纹滑牙，要么会让滚花头部出现开裂，尤其是采用尼龙、POM等工程塑料材质制作的旋钮，更要严格控制锁紧力，如果是用于钢制结构件的频繁锁紧场景，可以选用不锈钢或者镀锌合金钢材质的版本，抗剪切强度和耐磨性能会更优。在做安装布局时，要注意旋钮的操作空间预留，旋钮中心距离设备侧壁、凸起结构的距离至少要留15mm以上，保证手指能顺利捏到滚花头部完成拧动动作，不要把旋钮布置在凹陷的槽位里，否则会大幅提升操作难度。另外，这款旋钮的法兰面可以根据使用需求加装薄型橡胶垫片，在需要减震、防松、绝缘的场景下，橡胶垫片能填补法兰面和被连接件之间的微小间隙，避免设备运行时的振动导致旋钮慢慢松动，同时也能起到绝缘作用，用在带电设备的面板固定时，能避免金属旋钮和内部电路接触造成短路风险。

　　建模的时候要注意细节的还原，比如滚花的齿形不要做的过于尖锐，实际加工出来的滚花齿顶是有微小圆角的，建模时做0.1mm的齿顶圆角，渲染和工程图导出的时候会更贴近真实零件的状态，螺纹段不要用装饰螺纹线糊弄，要画出真实的螺旋牙型，在做装配干涉检查的时候，才能准确判断螺纹和周边零件的间隙是否足够，避免实际装配时出现螺纹顶到其他结构的问题。法兰面和螺纹段的同轴度要控制在0.1mm以内，否则拧紧的时候旋钮会出现偏摆，不仅影响外观，还会导致锁紧力不均匀，长期使用后容易松动。
