船用不锈钢双柱系缆绳鼓结构设计

　　在船舶系泊作业场景里，这类双柱式绳鼓是码头、游艇泊位、船舷侧最常用的系固部件，日常承担着缆绳导向、系留载荷传递的核心作用，不管是小型休闲游艇靠泊，还是内河作业船舶临时停靠，都需要通过这类构件把缆绳的拉力平稳传导到安装基座上，避免缆绳滑脱、应力集中磨断的问题。

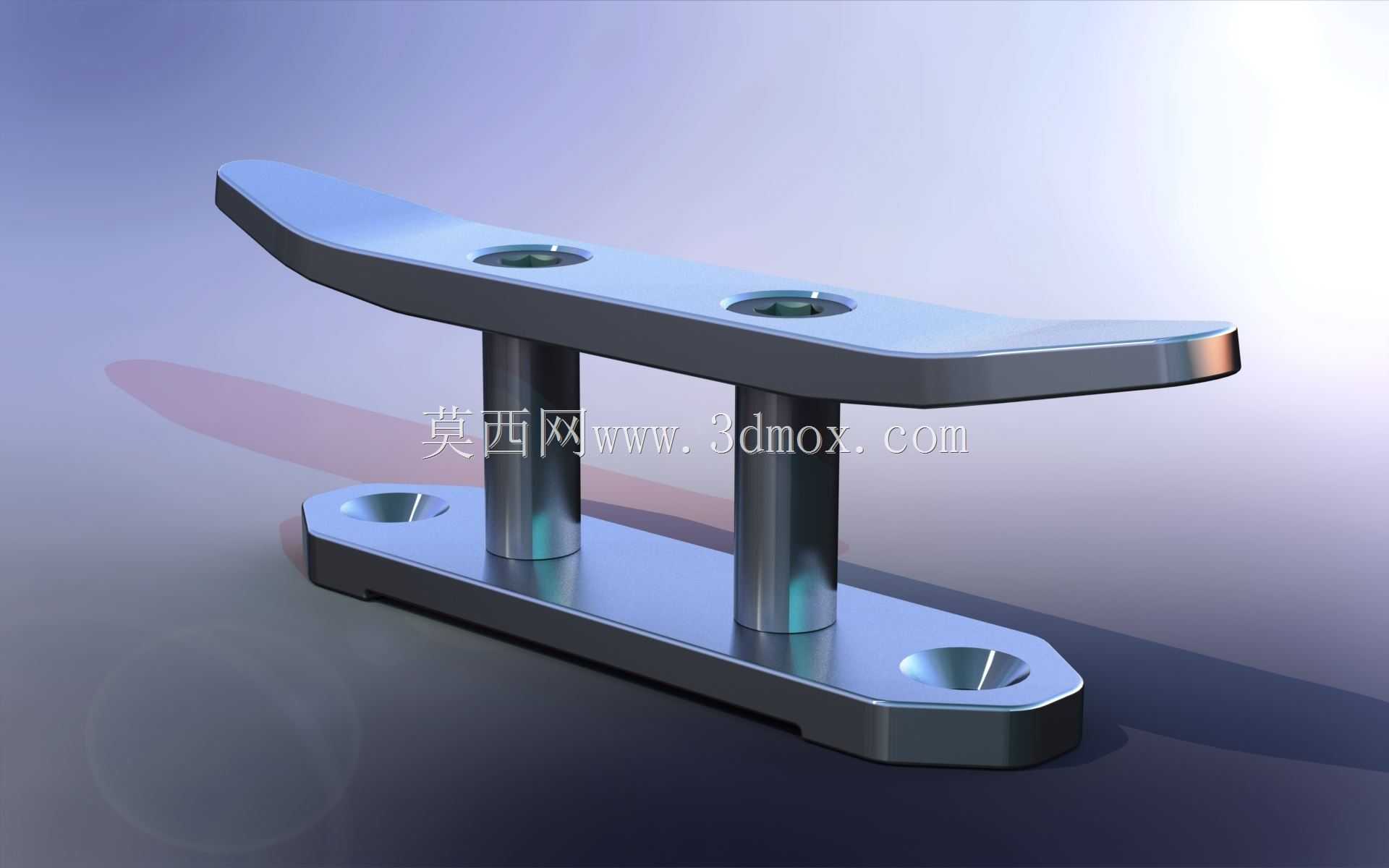

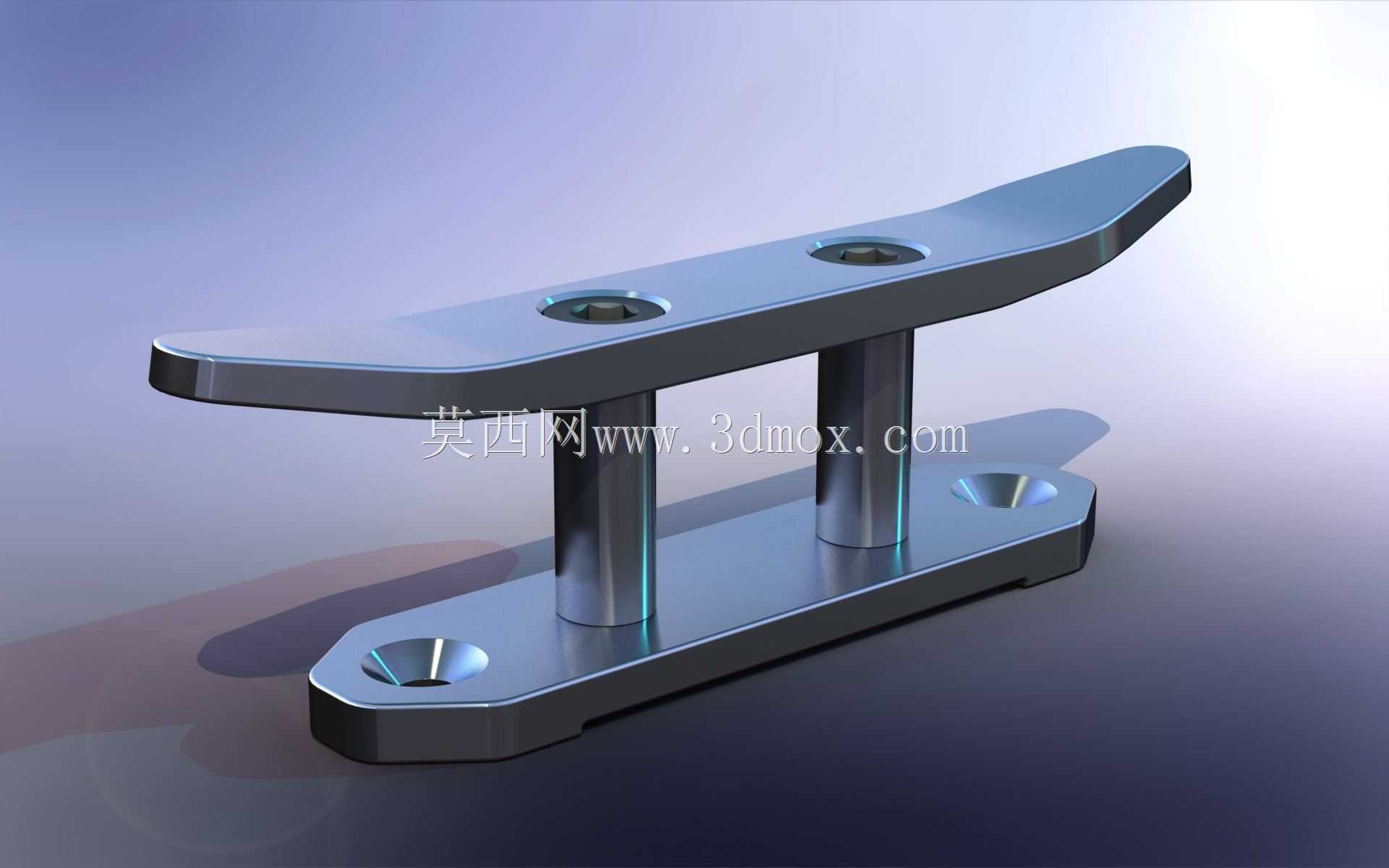

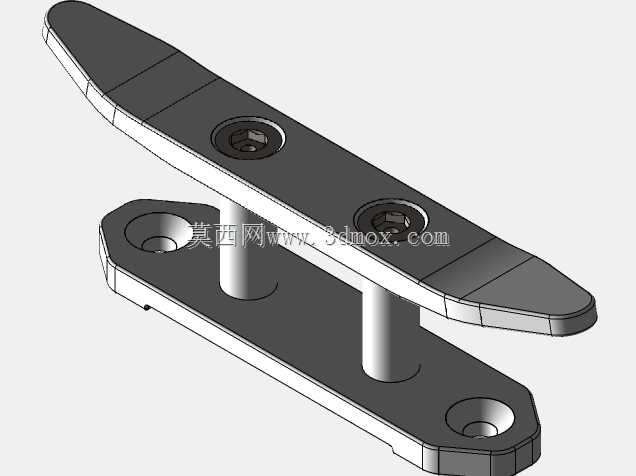

　　从结构设计逻辑来看，这款绳鼓采用上下双层板加双垂直立柱的构型，上翼板做了两端上翘的流线型收边，不是平直的长条结构，这个细节是为了让缆绳在绕系的时候不会被板边锐角切割，哪怕缆绳在潮汐涨落、船舶晃动时出现角度偏移，圆滑过渡的翼板边缘也能减少缆绳外层纤维的磨损，延长缆绳使用寿命。上下两层安装板都预留了沉头安装孔，下层底板的孔位是直接贯穿基座安装面，装配时用沉头螺栓固定后，螺栓头不会突出底板平面，不会剐蹭蹭到缆绳或者安装基面，上翼板的两个孔位是对应立柱的安装定位，保证两根立柱的平行度公差控制在合理范围，不会因为立柱歪斜导致缆绳卡滞、受力不均。

　　两根垂直圆柱立柱是主要的缆绳绕系承载部位，圆柱表面做了光滑过渡处理，没有棱角，缆绳绕在立柱上的时候，接触面积是圆弧面，压强比棱角结构小很多，不会出现局部应力集中压坏缆绳内部股线的情况。立柱的高度设计是经过实际作业验证的，既不会因为高度太低导致缆绳容易受外力跳脱，也不会因为过高增加不必要的材料成本、占用过多安装空间，常规直径的化纤缆绳可以在两根立柱之间绕2-3圈，配合羊角结就能实现可靠系留，解缆的时候也不会出现绳圈卡滞的问题，船员在带缆、解缆作业时操作顺畅，不需要额外撬动绳圈。

　　安装边界方面，这款绳鼓的下层底板是带圆角的矩形结构，四个角都做了圆弧倒角，避免安装时尖角划伤作业人员，底板的安装孔位间距是按照常规船用系泊基座的通用孔距设计的，可以直接适配现有多数游艇、小型作业船的舷侧安装位，也能在混凝土码头的预埋安装板上直接对位固定，不需要额外重新打孔改位。整体采用不锈钢材质加工，抗海水腐蚀、抗盐雾能力强，在沿海高湿高盐的环境下长期使用也不会出现锈死、表面剥落的问题，日常维护只需要定期清理表面附着的海盐污渍即可，不需要做额外的防腐涂装。

　　实际使用过程中，当船舶受风浪影响出现上下起伏、左右横移的时候，绕在绳鼓上的缆绳会沿着立柱圆柱面小幅滑动，把瞬时冲击载荷均匀分散到整个安装基座上，不会出现单点受力过大导致螺栓断裂、构件变形的情况。上翼板的两端延伸长度比下层底板稍长，向外探出的部分可以对绕在立柱上的缆绳形成上下方向的限位，哪怕缆绳受拉力出现上下窜动，也会被上翼板和下层底板挡住，不会从立柱端部滑脱。和传统的单柱系缆桩相比，这种双柱结构的绳鼓对缆绳的固定效果更好，不需要额外打复杂的绳结就能提供足够的系留摩擦力，新手船员也能快速完成带缆操作，在临时停靠、快速离泊的场景下作业效率更高。

　　设计阶段还特意规避了传统系缆构件容易存水的结构缺陷，整个构件没有封闭的凹槽腔体，所有连接位置都是圆滑过渡，雨水、海水溅到构件上之后会顺着表面自然流走，不会在缝隙里积存盐分导致局部腐蚀，长期使用的结构稳定性更有保障。构件的所有棱边都做了倒钝处理，没有尖锐的加工毛刺，作业人员在操作时哪怕手部直接接触构件表面，也不会被划伤，符合船用五金的安全设计要求。
