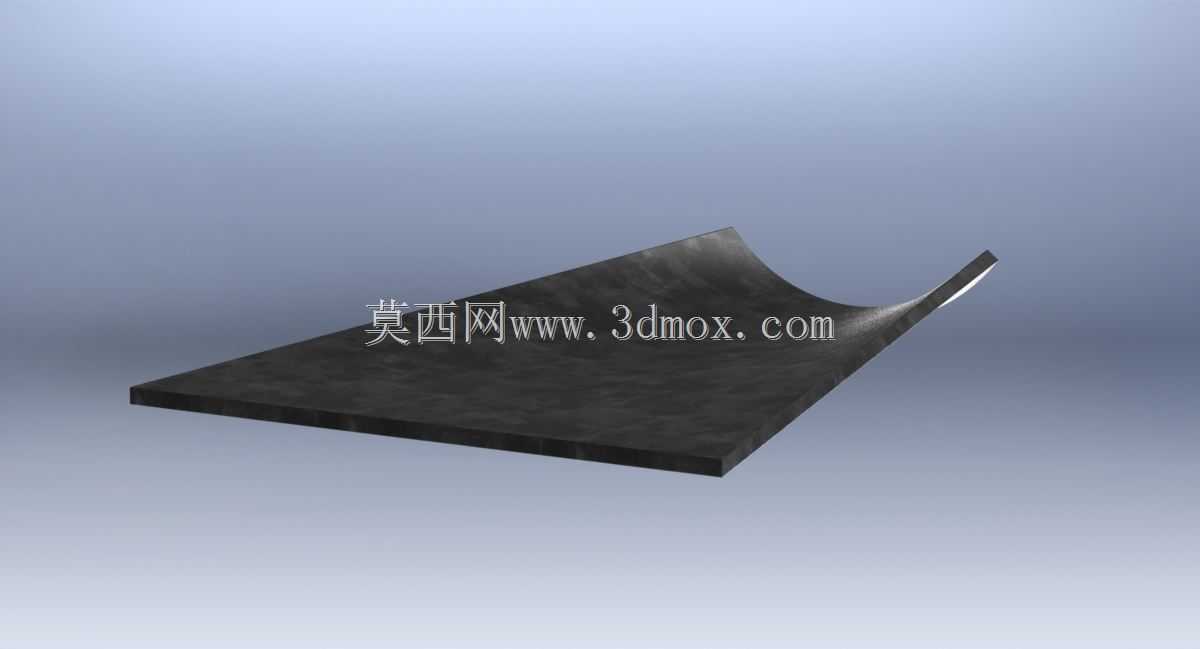

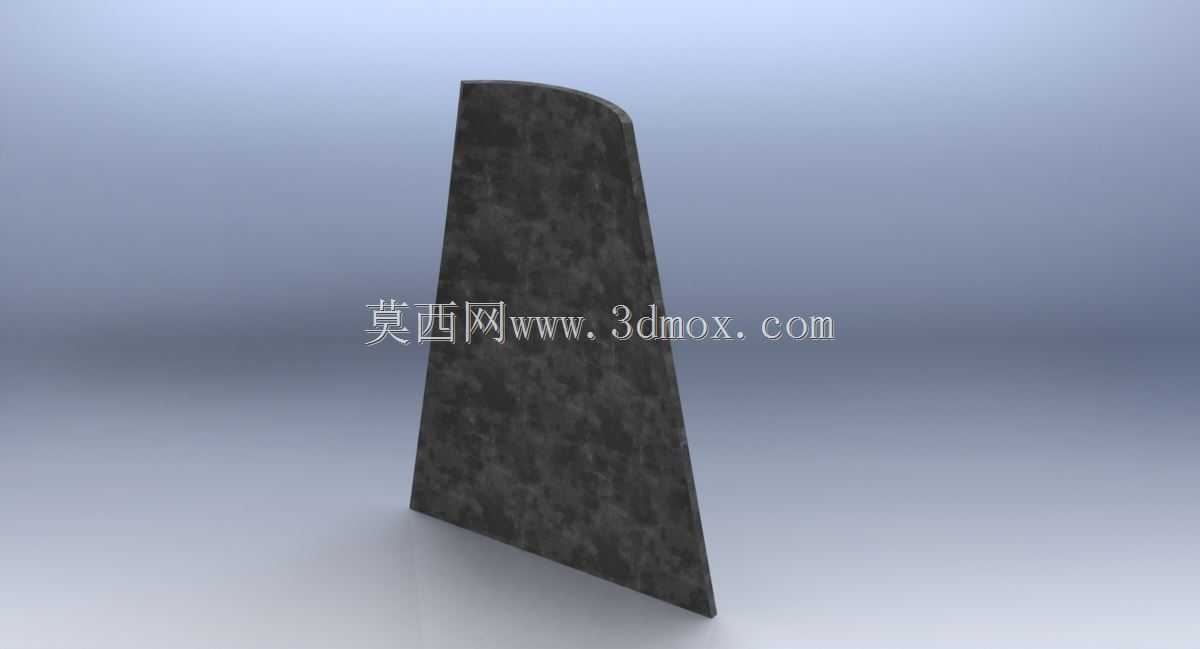

带锥度弯折开孔金属板材结构设计

　　在钣金结构设计场景中，这类带锥度弯折的开孔板材常出现在物料导流、设备护罩、安装转接工位上，区别于常规直角弯板，其锥度过渡的弯折段能有效降低物料输送过程中的卡滞概率，同时在设备运行时减少气流或液流经过结构件时的紊流影响，很多自动化生产线的侧边导流板、设备检修口的过渡遮挡板都会用到类似结构。从实际使用需求出发，设计这类板材时首先要明确安装边界，平板段的开孔位置需要匹配对应安装位的螺栓孔距，弯折段的锥度斜率要根据实际通过的物料尺寸或者避让的设备内部构件轮廓来确定，不能直接套用固定弯折角度，否则要么出现安装干涉，要么无法实现预期的导流或避让效果。很多新手建模时容易忽略弯折处的板材延展量，直接按平板尺寸绘制弯折特征，

　　最后生产出来的零件要么平板段长度不足，要么开孔位置偏移，实际建模过程中需要根据板材的厚度、弯折半径计算对应的折弯扣除值，锥度过渡段的曲面要保证曲率连续，避免出现折痕或应力集中点，不然板材在冲压弯折时容易在曲率突变处出现开裂，后续设备运行过程中受振动影响也容易从应力集中处发生断裂。平板区域的开孔排布要兼顾安装强度和减重需求，不能为了减重随意加大开孔尺寸或者缩小孔边距，通常孔边缘到板材边缘的距离要大于等于板材厚度的1.5倍，相邻开孔之间的间距也要满足最小结构强度要求，避免安装锁紧时板材出现变形。弯折段的末端要做微小的圆角收边，一方面避免锋利边缘划伤安装操作人员，另一方面也能减少弯折末端的应力集中，提升零件的整体使用寿命。

　　在实际设备装配中，这类弯板通常通过平板段的开孔与设备机架采用螺栓连接，弯折段悬空或者贴合相邻构件轮廓，设计时需要预留足够的安装操作空间，保证螺栓能够顺利穿入并锁紧，同时要考虑板材自身的承重能力，如果是用于承载物料的导流板，还要根据物料的单位重量核算板材厚度是否满足挠度要求，避免长期受载出现弯折段下塌变形。建模过程中要注意区分弯折段的内外侧曲面，锥度过渡的曲面要保证平滑过渡，不能出现多段折线拼接的情况，否则后续导出工程图时无法准确标注弯折参数，生产端也无法按照图纸加工出符合要求的锥度弯板。另外，开孔的孔位公差要根据安装需求设定，如果是用于定位的安装孔，公差要控制在合理范围内，如果是过线或者减重孔，公差可以适当放宽，

　　减少不必要的加工成本。很多现场调试时出现的安装问题，本质上都是设计阶段没有考虑实际安装边界，比如弯折段的长度过长导致和设备内部的传动部件发生干涉，或者开孔位置和机架上的焊接螺母位置错位，这些问题都需要在建模阶段通过装配校验来规避，将板材模型放入整体设备装配体中，检查各个运动部件的行程范围内是否和弯板存在干涉，同时核对安装孔位和对应连接件的位置是否匹配。这类带锥度弯折的开孔板看似结构简单，实则需要兼顾加工工艺、安装需求、使用强度多个维度的要求，任何一个环节考虑不周，都会导致生产出来的零件无法正常使用，甚至影响整台设备的运行稳定性。
