内六角凹端紧定M6螺纹紧固件结构

　　在各类机械装配场景中，这类内六角凹端紧定螺钉的应用覆盖了从精密仪器到通用工业设备的诸多环节，不同于普通外六角螺栓的贯通式连接需求，紧定螺钉的核心作用是通过拧入内螺纹孔，将螺钉端部顶紧待固定零件的表面，实现两个零部件之间的相对位置锁定，避免运转过程中出现轴向窜动或者周向滑移。日常设备维护中经常能遇到这类零件的使用场景，比如电机轴与带轮的配合位置，当带轮与轴之间采用间隙配合装配时，在带轮轮毂的径向螺纹孔内拧入对应规格的紧定螺钉，使螺钉凹端顶入轴表面预先加工的定位凹坑内，就能在不额外增加键连接的情况下，传递较小扭矩的同时限制带轮的轴向移位，这种连接方式在小功率传动、轻载定位的场合非常常见，装配和拆卸都不需要复杂工装，仅用对应规格的内六角扳手即可完成操作。

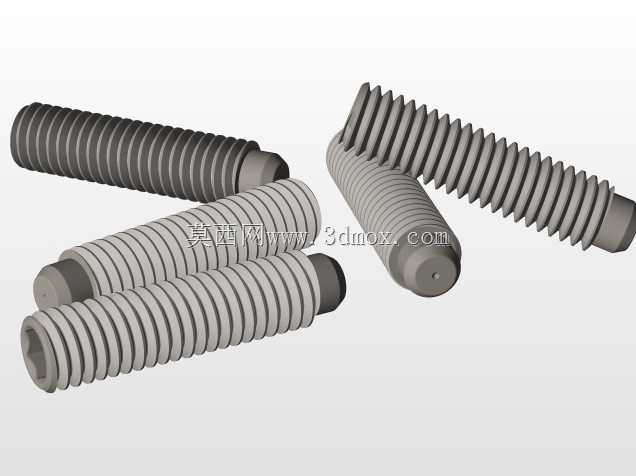

　　从结构设计角度看，这款M6规格的紧定螺钉采用全螺纹外轮廓，没有额外的螺栓头结构，整个零件可以完全拧入内螺纹孔中，装配后不会突出被连接件的表面，能够满足设备外观平整、安装空间紧凑的设计需求。端部的凹端结构是这类紧定螺钉的核心特征，相较于平端紧定螺钉，凹端结构在顶紧轴类零件时，能够卡入轴表面的浅凹坑内，即使设备运行过程中存在小幅振动，也不容易出现松脱移位的情况；而相较于锥端紧定螺钉，凹端对轴表面的破坏程度更小，不会在轴表面压出过深的锥坑，后续拆卸调整零件位置时，不会因为轴表面损伤过大影响零件的重复装配精度。内六角驱动槽设置在螺钉的尾部，槽深经过合理匹配，既能够保证内六角扳手插入后有足够的接触面积传递拧紧扭矩，避免拧动过程中出现滑牙问题，又不会因为槽深过大削弱螺钉尾部的结构强度，在常规拧紧力矩下不会出现槽口开裂的情况。

　　螺纹部分采用标准公制粗牙设计，螺距匹配常规M6内螺纹的加工参数，无论是攻丝加工的内螺纹孔，还是预制的螺纹通孔，都能实现顺畅旋合，螺纹的大径、中径、小径公差控制在标准紧固件的公差范围内，能够保证和不同厂商生产的同规格内螺纹实现良好互换，不需要针对特定零件做单独适配。在实际选型使用时，需要注意这类紧定螺钉的安装边界，螺钉的总长度需要根据轮毂的壁厚来确定，保证螺钉拧入后，端部能够可靠顶紧轴表面，同时尾部不会突出轮毂的外表面，通常预留1-2个螺距的余量即可，避免螺钉过长拧入后顶伤轴对面的其他零件。在安装空间计算上，因为采用内六角驱动，需要预留足够的扳手操作空间，扳手插入方向需要和螺钉轴线保持同轴，避免斜向插入导致槽口变形，对于安装位置比较深的场景，可以选用加长型内六角扳手完成操作。

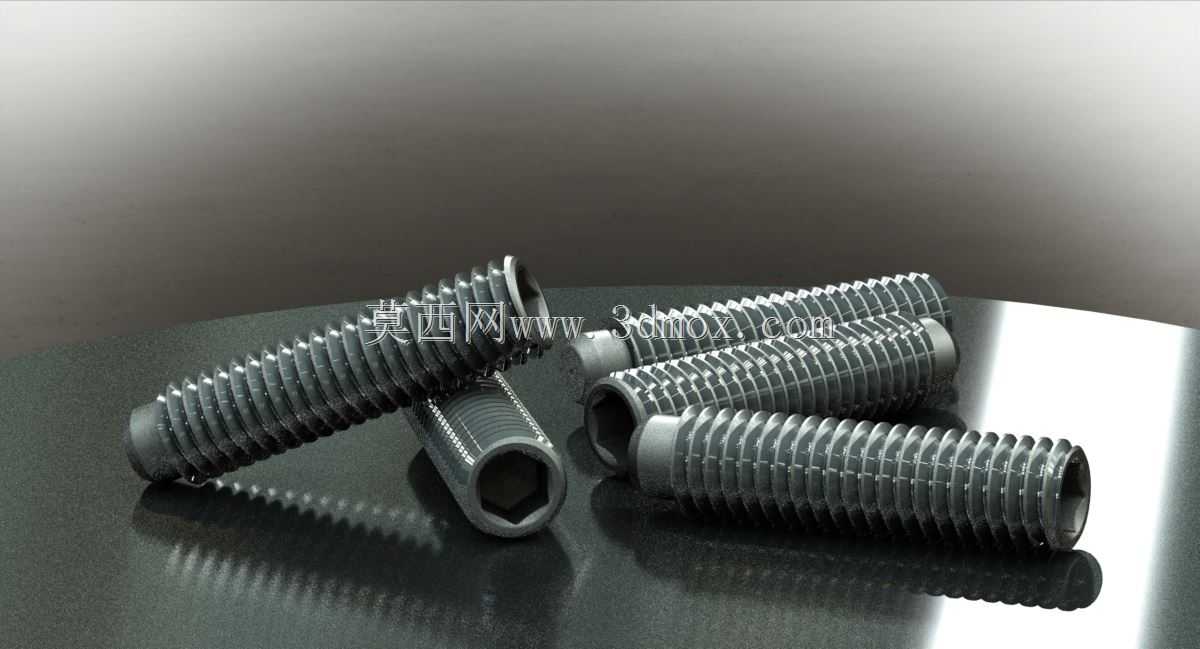

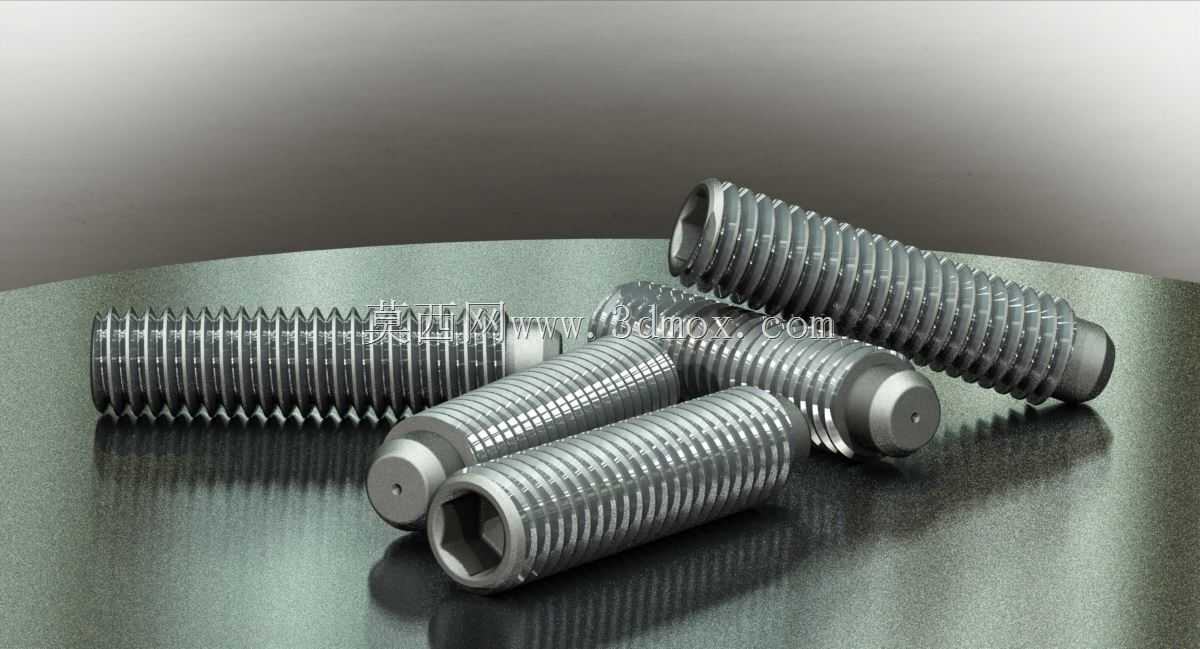

　　在不同的应用场景下，这类紧定螺钉的选型也有细微区别，比如在经常需要调整位置的场合，可以选用硬度稍低的螺钉材质，避免顶紧过程中在轴表面压出过深的痕迹；而在振动较大的设备上使用时，则需要配合螺纹胶使用，进一步提升防松性能，避免长期振动下螺钉出现回松。日常装配过程中，拧紧力矩需要控制在合理范围内，M6规格的紧定螺钉如果拧紧力矩过大，容易出现螺纹滑牙或者螺钉断裂的问题，尤其是在铝制轮毂这类软质材料的螺纹孔上使用时，过大的拧紧力还会破坏内螺纹，导致整个轮毂零件报废。从建模实现的角度看，这类标准紧固件的建模需要重点关注螺纹收尾部分的结构处理，实际生产中螺钉的螺纹尾部会有不完整的收尾螺牙，建模时还原这部分结构能够让渲染效果更贴近真实零件，端部凹坑的深度和直径比例也需要符合实际加工参数，避免出现结构比例失调的问题，内六角槽的棱角处需要做微小的倒角处理，匹配实际冷镦加工的工艺特征，不会出现过于尖锐的棱角，让整个模型的细节更符合工程实际。
