重载双轮万向旋转脚轮结构设计

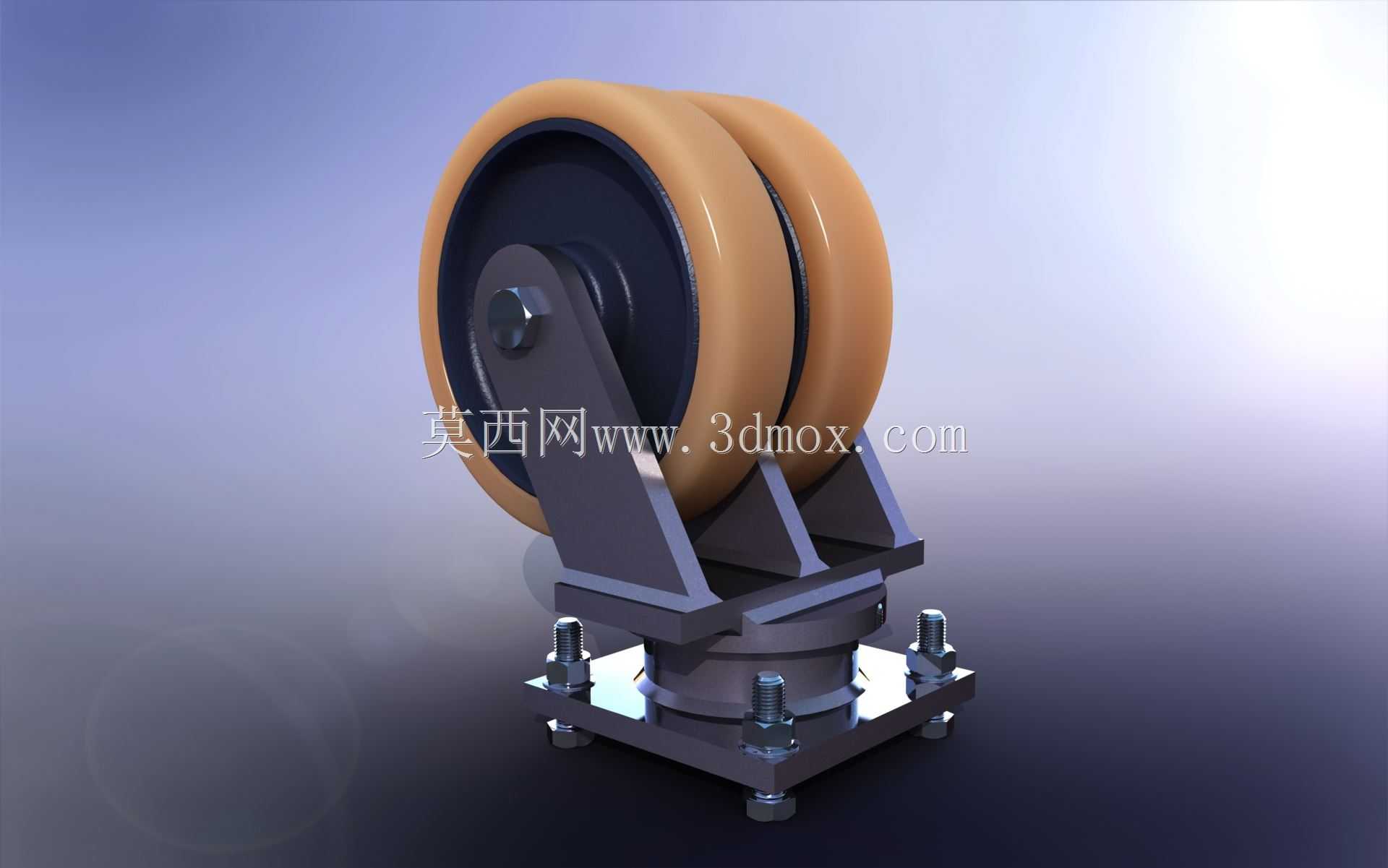

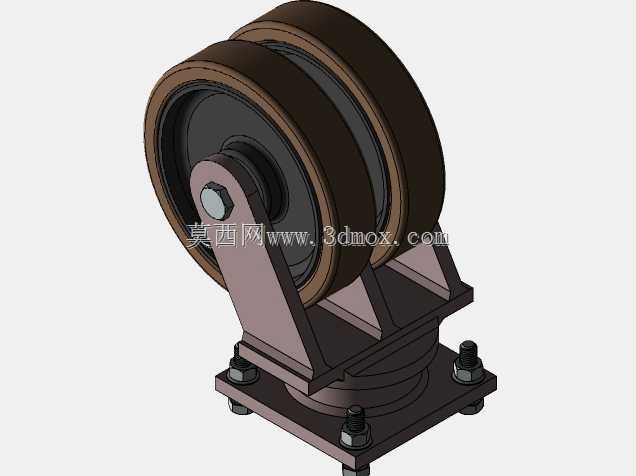

　　在重型物流周转、大型设备移运、工装框架移位的场景里，脚轮的承载冗余、转向灵活性、运行稳定性直接决定了整套移运系统的可靠性，很多时候通用单轮脚轮无法同时兼顾大承载、低接地比压、小转向阻力的需求，双轮结构的重载旋转脚轮就是针对这类痛点开发的支撑移动部件。这款脚轮采用双轮并排的承载结构，相比同直径单轮脚轮，接地面积提升近一倍，在同等轮面材质下能有效降低单位面积接地压强，不仅可以在环氧地坪、硬化水泥地面甚至轻度不平整的车间地面平稳运行，还能减少轮面压痕对地面的损伤，适配车间内部周转、设备短距离移位、重型货架移动等多种工况。转向结构采用顶部回转支承式设计，旋转轴线垂直于安装面，转向时双轮可同步绕中心轴回转，相比单轮偏置转向结构，

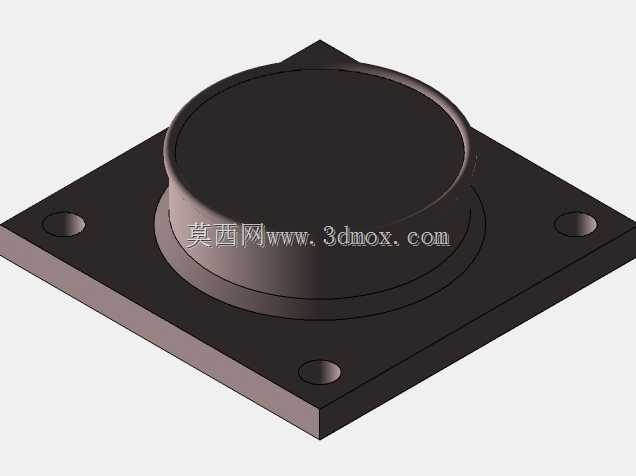

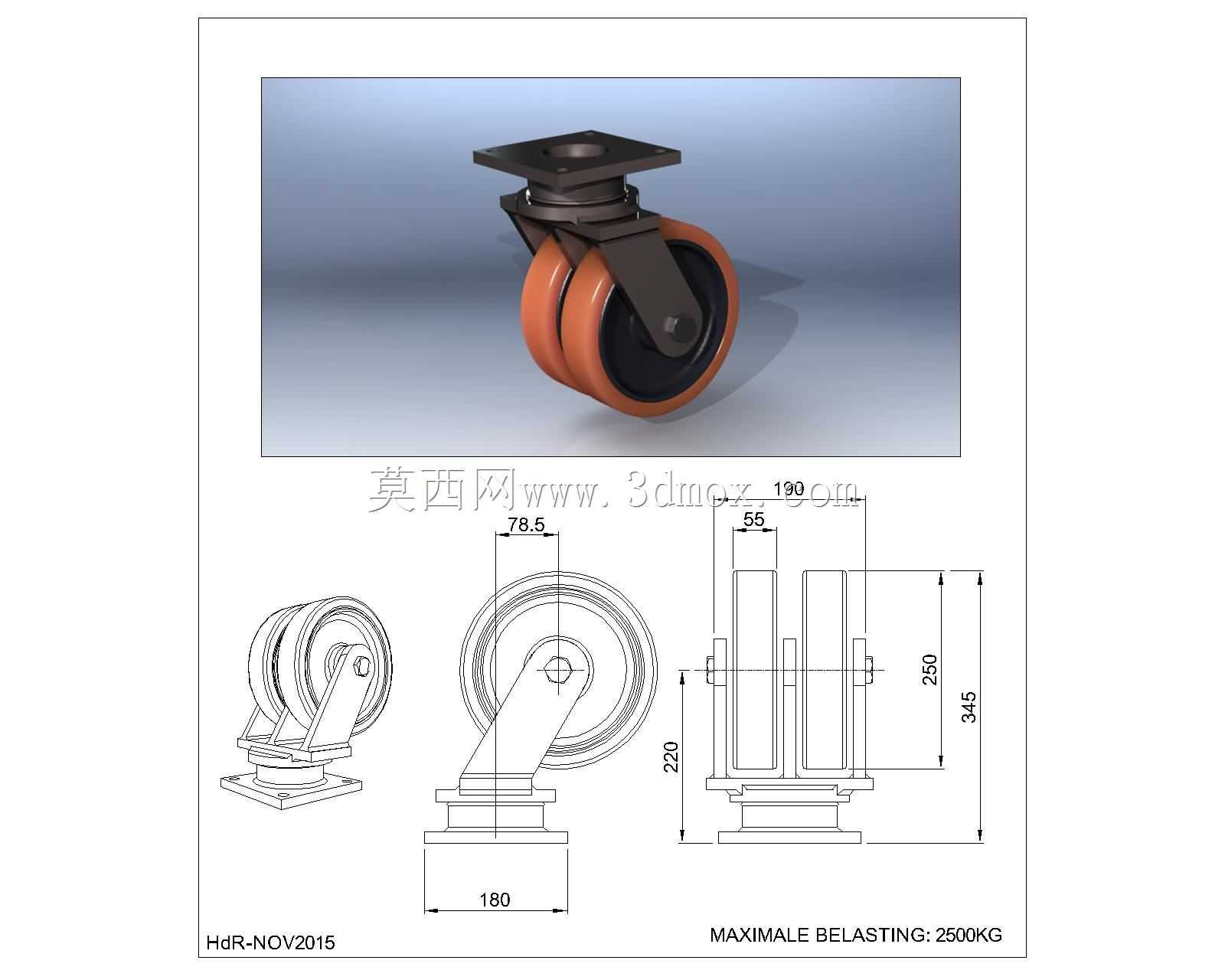

　　重载下的转向力矩更均衡，不会出现单轮脚轮重载时转向卡滞、偏磨的问题，同时支架部分采用厚板折弯焊接成型的承力结构，轮轴与转向支架的连接位置做了加强衬套设计，避免长期交变载荷下支架孔位变形松旷。从安装边界来看，顶部采用方形法兰安装板，安装孔位布局适配常见的重型设备底部安装螺孔，安装面到轮底的总高度控制在合理范围，不会过多抬高设备整体重心，保证移运过程的稳定性；轮体直径250mm，这个尺寸的轮径可以轻松越过车间地面常见的接缝、小高度障碍物，不会出现小轮径脚轮容易卡滞在地面缝隙的问题，双轮的总宽度经过优化，既保证足够的承载接触面积，又不会占用过多设备底部的横向安装空间。设计过程中，首先是基于实际使用需求反推结构参数：

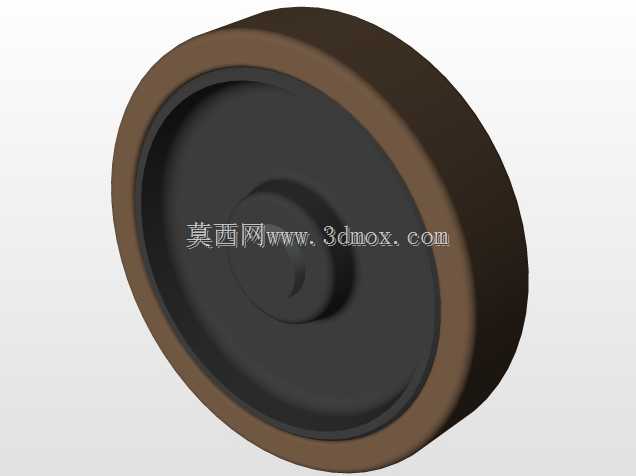

　　最初是为可移运钢制框架做配套支撑部件，现有市售脚轮要么承载能力不足，要么安装尺寸无法匹配现有框架的底部安装位，因此通过实物测绘结合反向工程的思路，先确定轮体的承载能力要求，再匹配对应的回转支架结构，轮体采用聚氨酯包金属轮芯的结构，轮芯提供足够的径向承载刚度，外层聚氨酯材质兼顾静音、耐磨、不伤地面的特性，相比全金属轮运行噪音更低，相比全尼龙轮承载能力更强、抗冲击性更好。支架部分的回转结构内置耐磨衬套，不需要频繁加注润滑脂就能保证长期转向顺畅，轮体与支架的连接采用通轴加防松锁紧的结构，避免长期运行后轮轴窜动脱落，双轮之间预留了足够的间隙，不会因为轮面形变、杂物嵌入导致两轮互相摩擦卡滞。在实际选型应用中，这类脚轮通常四个为一组使用，

　　单轮承载留足1.5倍以上的安全冗余，总承载能力可以满足数吨级重型设备的移运需求，当设备需要长期定位放置时，可以搭配顶部安装板配套的刹车结构或者单独的支撑脚杯，避免脚轮长期受压导致轮面永久形变。建模过程中，所有配合尺寸都按照实际加工公差做了预留，安装法兰的孔位、轮轴的配合尺寸、回转结构的配合间隙都符合机械加工的常规公差要求，既可以直接用于设备选型的三维装配干涉检查，也可以作为非标脚轮定制生产的结构参考，轮体的曲面、支架的焊接结构都做了还原，能够直观呈现装配关系和结构受力路径，方便结构工程师在做设备整体布局时快速匹配安装空间，核算重心高度与移动稳定性。
