崎岖地形用重型万向旋转脚轮结构设计

　　在户外施工装备、重型移动作业平台、工地临时设施转运、非铺装路面物料周转等场景中，常规平底脚轮往往会因为地面碎石、坑洼、硬质凸起出现卡滞、轮面割伤、支架变形甚至整体断裂的问题，这类场景对行走支撑部件的抗冲击能力、地形适应能力提出了远高于普通室内脚轮的要求。这款旋转脚轮的设计初衷，就是为了填补非硬化路面重载移动场景下的行走部件选型空白，解决常规脚轮在崎岖地面通过性差、负载余量不足、转向卡滞的痛点。

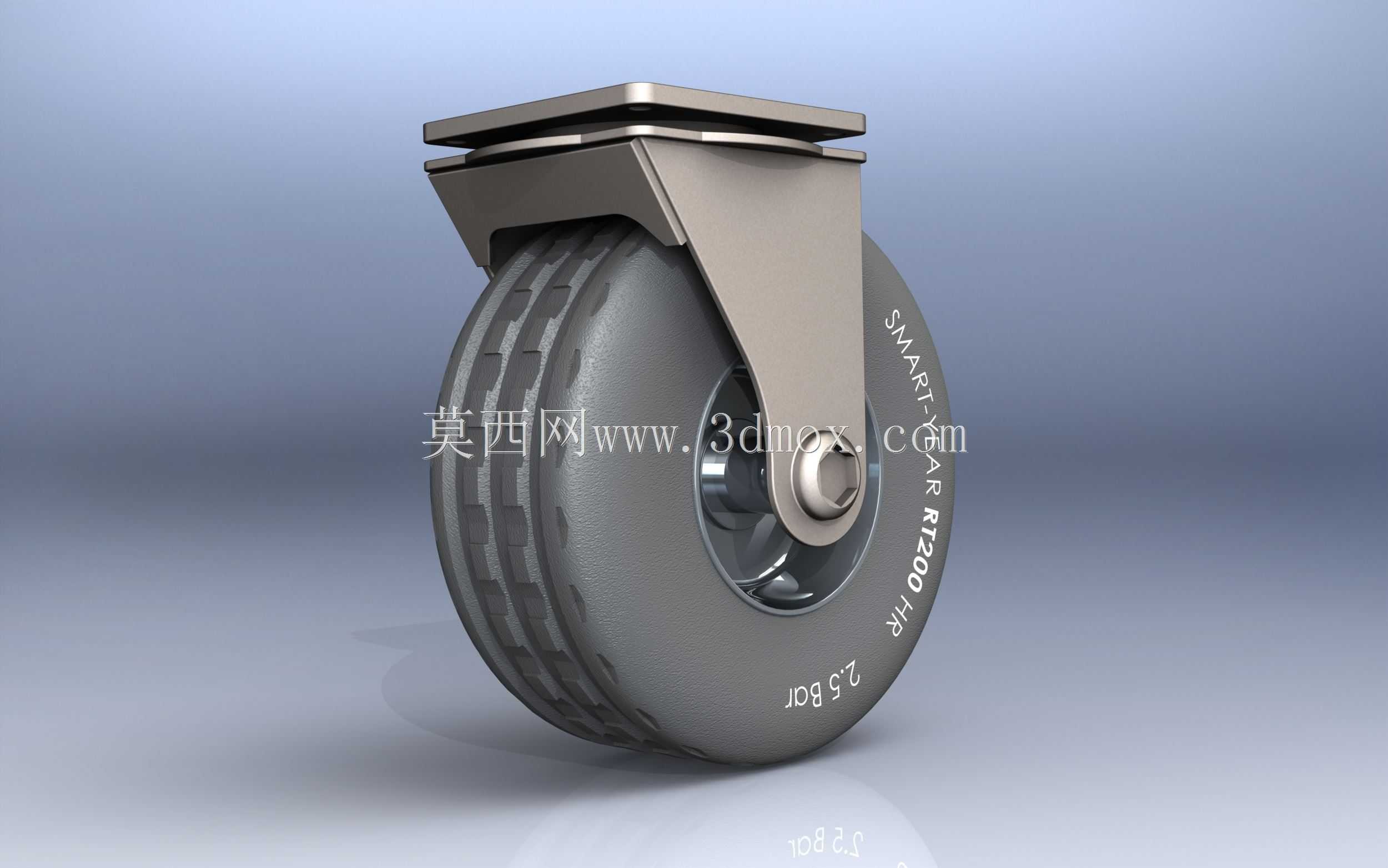

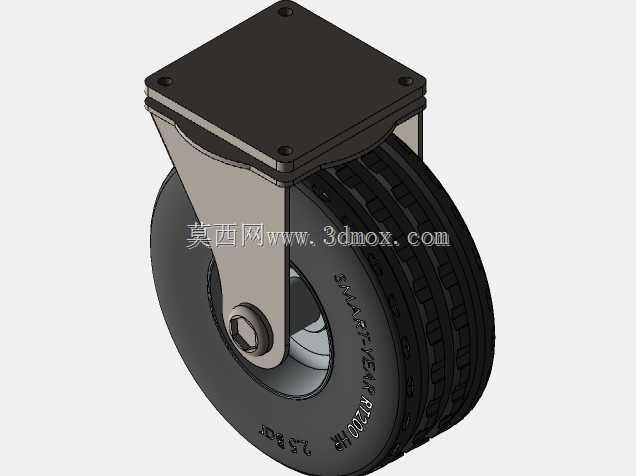

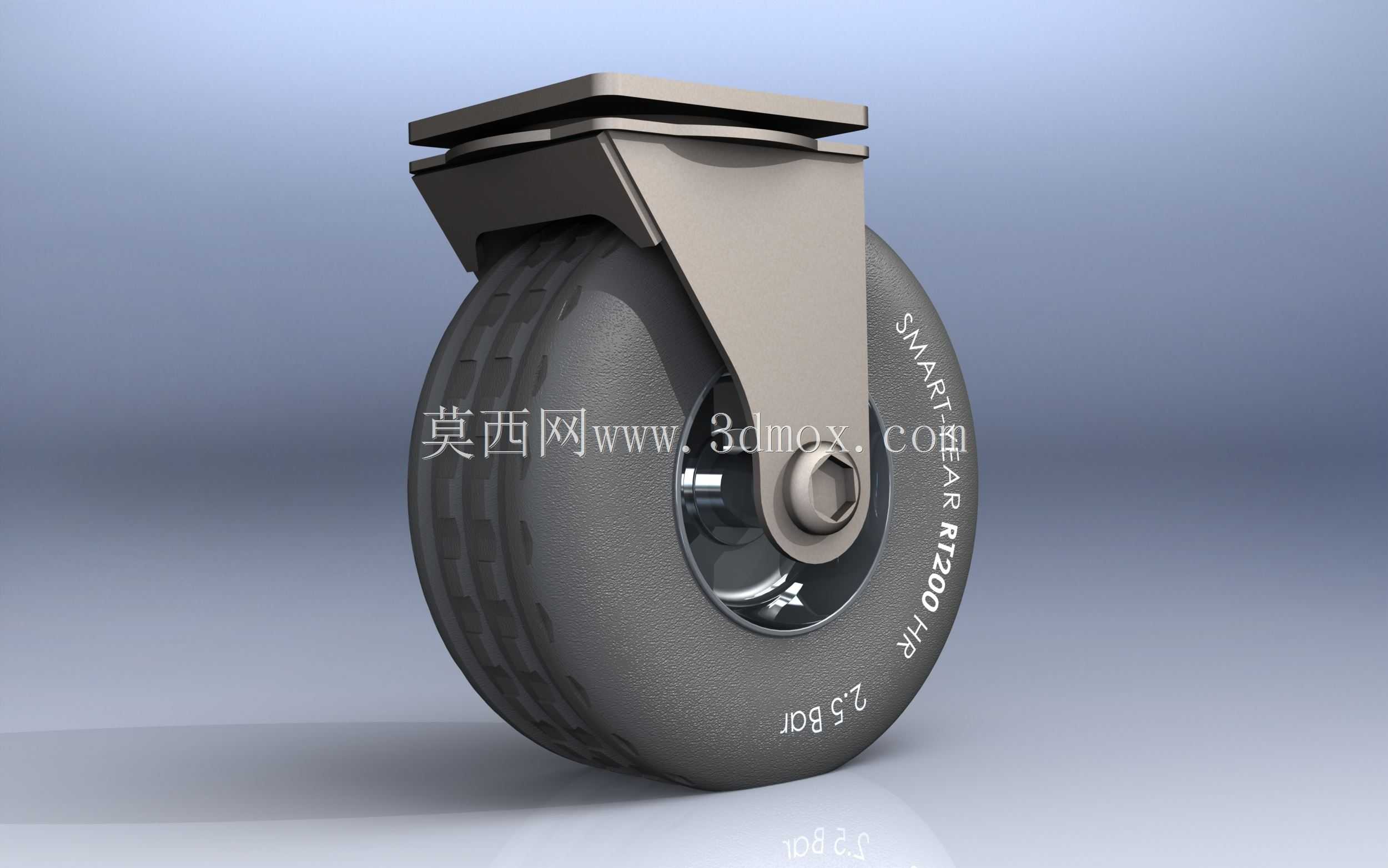

　　从结构设计逻辑来看，这款脚轮采用了顶部回转支架加单轮支撑的经典万向结构，但针对崎岖地形做了多维度的强化设计。顶部安装板采用加厚平板带安装孔的结构，安装面平整，可直接通过螺栓固定在设备底部的安装基座上，不需要额外加工适配转接板，安装边界清晰，安装孔位的间距适配多数重型移动设备的底部安装梁尺寸，不需要对现有设备主体做结构改动即可完成替换或加装。回转支撑部分采用了大直径的回转接触面，相比普通轻型脚轮的小直径铆钉回转结构，大接触面的回转结构在承受偏载、侧向冲击的时候，单位面积的压应力更低，不会因为地面颠簸带来的瞬时侧向力导致回转结构变形卡滞，保证转向动作始终顺畅，哪怕是在重载状态下推行转向，也不会出现回转部位咬死、需要额外撬动才能转向的问题。

　　轮体部分的设计是适配崎岖地形的核心，轮面采用了深胎纹的橡胶材质结构，胎纹的深度和纹路走向参考了越野轮胎的设计思路，在碎石、泥土、不平整的硬化破损路面上，深胎纹可以提供足够的抓地力，避免轮面在光滑的硬质凸起表面打滑，同时橡胶材质本身具备一定的形变能力，在压过小尺寸碎石、路面接缝落差的时候，胎面可以通过自身形变吸收一部分冲击，减少震动传递到上方的设备主体，对设备上搭载的精密仪器、易碎物料起到一定的缓冲保护作用。轮体的承载核心采用了刚性轮毂加中心轴承的结构，轮毂为金属材质，承担轮体的径向负载，中心轴承的选型匹配重载工况，转动阻力小，长期使用下不会因为进灰、轻微锈蚀出现转动卡滞的问题。

　　尺寸参数的设定完全围绕重载崎岖场景的需求确定，整体总高度控制在345mm，其中轮体自身直径为200mm，大直径轮体的越障能力远优于小直径脚轮，在面对地面30mm以内的凸起、坑洼落差时，不需要额外施加抬升力就可以顺利通过，不会像小直径脚轮那样被小台阶直接顶住无法推行。支架部分采用了加厚的金属板材折弯成型，支架的侧板厚度远大于普通工业脚轮，轮轴的直径也做了加粗处理，在承受垂直方向的额定重载时，支架不会出现开口变形、轮轴弯曲的问题，哪怕是推行过程中轮体单侧压到石块带来瞬时冲击负载，支架结构也有足够的强度余量，不会出现焊缝开裂、支架断裂的失效情况。

　　从实际应用的适配性来看，这款脚轮可以直接适配户外作业的移动配电箱、工地临时工具柜、重型移动脚手架、小型移动作业平台、非铺装路面使用的物料转运车等设备，在厂区室外破损路面、建筑工地临时道路、矿山现场临时移动设备等场景下使用时，相比普通脚轮的使用寿命可以提升数倍，同时大幅降低推行过程中的阻力，减少操作人员的推行力度，也避免因为脚轮失效导致的设备侧翻、物料倾洒的安全隐患。设计过程中也充分考虑了维护性，轮体和支架之间采用可拆卸的轮轴固定结构，当轮面磨损到极限之后，只需要拆下轮轴固定件就可以更换新的轮体，不需要整体更换整个脚轮，降低后期的维护成本；回转部位的间隙也做了合理控制，既不会因为间隙过大导致转向晃动量过大，也不会因为间隙过小在进入灰尘之后出现卡滞，日常使用中只需要定期在回转部位和轮轴轴承处加注润滑脂，就可以保证长期顺畅使用。

　　在建模过程中，对脚轮的各个部件都做了等比例的结构还原，包括胎面的纹路细节、支架的折弯圆角、安装板的孔位、回转部位的叠层结构都做了准确的建模，既可以用于施工方案的可视化展示，让施工团队在方案阶段就直观了解移动设备的行走部件结构，也可以作为脚轮选型、结构改进的参考模型，帮助结构设计人员快速完成重载移动设备的行走部件选型匹配，减少重复建模的工作量，也能直观验证脚轮安装之后和设备底部其他结构的干涉情况，提前规避安装时的空间冲突问题。
