螺杆驱动式精密机用台虎钳结构设计

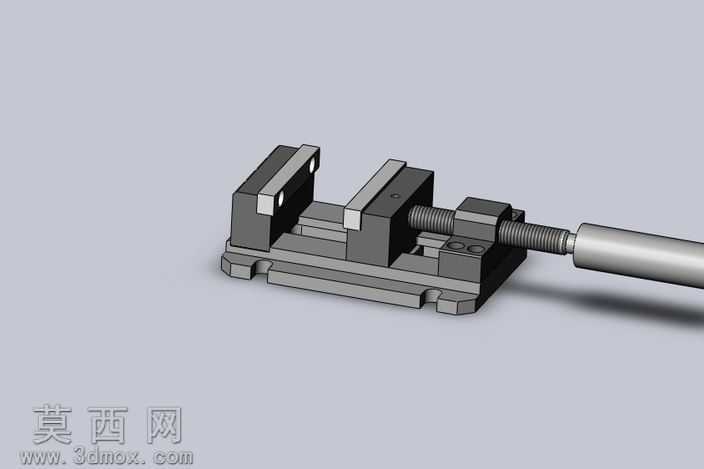

本作品为螺杆驱动式机用夹紧虎钳，采用三维参数化建模方式完成全结构设计，建模过程中对虎钳的固定钳身、活动钳身、传动螺杆、导向导轨、夹持块、底座安装位等核心部件逐一进行特征构建，严格遵循机械加工工装的实际尺寸比例与装配逻辑，保证各部件间的装配约束符合实际机械配合要求。渲染阶段采用金属哑光材质模拟铸铁钳身的质感，对传动螺杆部分赋予金属光泽材质还原机加工螺纹件的表面特征，夹持块部位做细微的表面纹理处理，模拟实际工装钳口的防滑咬合结构，整体渲染采用柔和的侧上方打光方案，清晰呈现虎钳各部件的结构层次与装配关系，避免光影过强遮挡结构细节。结构设计上采用经典的螺杆进给传动方案，固定钳身与底座为一体化结构设计，保证夹持作业时的整体刚性，活动钳身通过底部导轨结构与固定钳身配合，传动螺杆与活动钳身采用螺纹配合实现进给运动，转动外置的操作杆即可带动活动钳身沿导轨做直线往复运动，实现对工件的夹紧与松脱动作，钳口位置设计有可更换的夹持垫块结构，可根据不同夹持工件的材质更换对应材质的垫块，避免夹伤工件表面同时提升夹持摩擦力。设计思路围绕实用型工装夹具的核心需求展开，优先保证结构的刚性与操作的便捷性，整体结构无冗余设计，所有部件均服务于工件夹紧的核心功能，传动结构简单可靠，维护难度低，既可以适配小型钻铣机床的工件装夹需求，也可作为钳工手工操作的夹持工装使用，建模过程中对各活动部件的运动行程做了限位约束设计，避免活动钳身脱出导轨，同时对底座的安装孔位做了标准化设计，可直接通过螺栓固定在机床工作台或者钳工台面上，整体结构符合常规五金工装的设计规范，能够直观展现螺杆式夹紧夹具的工作原理与结构组成。
