手动连杆式小型压力机教学实训装置

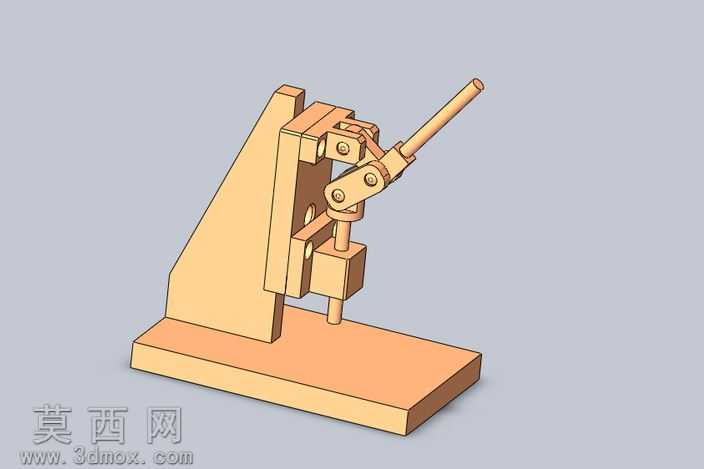

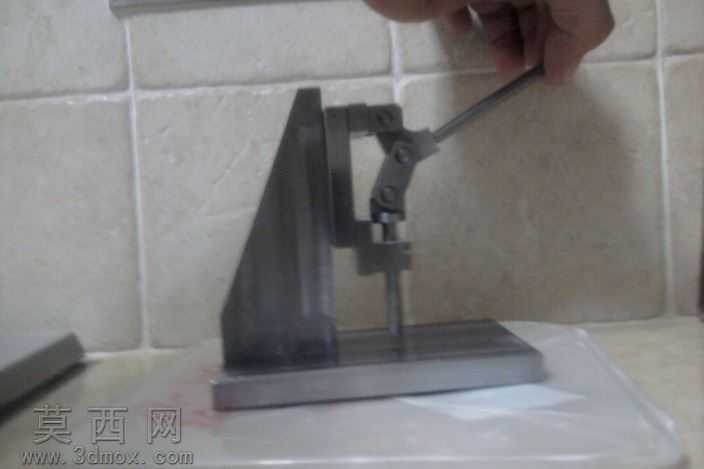

本作品为面向教学实训场景设计的手动连杆式小型压力机三维模型，整体采用立式悬臂布局，由底座、立式支撑座、多组铰接连杆、操作手柄、压头组件五个核心部分构成，建模过程严格遵循机械设计的尺寸配合规范，对每一处铰接转轴的间隙、连杆的运动行程、压头的导向精度都做了精准的参数化设定，可直接用于运动仿真验证机构的传动逻辑。模型渲染阶段采用哑光工程塑料与金属质感搭配的材质方案，底座与支撑座赋予暖橙色哑光材质模拟木质或树脂实训教具的视觉效果，铰接销轴、压杆等运动部件赋予浅金属色材质区分结构功能，背景采用低饱和度浅灰色突出主体结构，光影采用柔和的漫反射光照，清晰呈现每一处零件的轮廓与装配关系，无过度曝光或阴影遮挡结构的问题。结构设计上采用了肘节连杆增力机构，通过多组连杆的铰接传动，将操作手柄处输入的手动摆动力，在压头下行至接近工作行程末端时实现力的放大，无需额外动力源即可输出足够的压合力，适合小零件压装、冲孔、打样等轻载作业场景；压头部分设计有方形导向块与支撑座上的导向槽配合，保证压头上下运动的直线度，避免压合过程中出现偏载歪斜的问题，底座采用加厚平板结构，预留了工件放置的平面空间，支撑座与底座采用直角贴合的装配方式，保证整体结构的刚性，减少受力后的形变。设计思路围绕教学演示的核心需求展开，整体结构无复杂封闭腔体，所有铰接点、传动关系都外露可见，能够让学习者直观理解连杆机构的力传递原理、死点位置的应用优势，同时整体零件数量精简，加工难度低，适合作为学校机械专业的实训加工项目，也可作为手动压合作业的小型工装使用，建模过程中对所有零件做了可装配性校验，不存在干涉问题，可直接导出工程图用于实际加工制作。
