手动连杆式小型压力加工装置

这款手动连杆式施压装置，是面向小批量加工、教学实训场景设计的手动作业设备，核心应用于小型零件的压装、浅冲压、打标、校直等轻载加工作业，常见于五金维修工位、电子元器件装配台、学校金工实训教室、小型手工作坊的生产环节，无需外接动力源即可完成施压作业，适配无供电、临时作业、小批量试生产的使用需求。

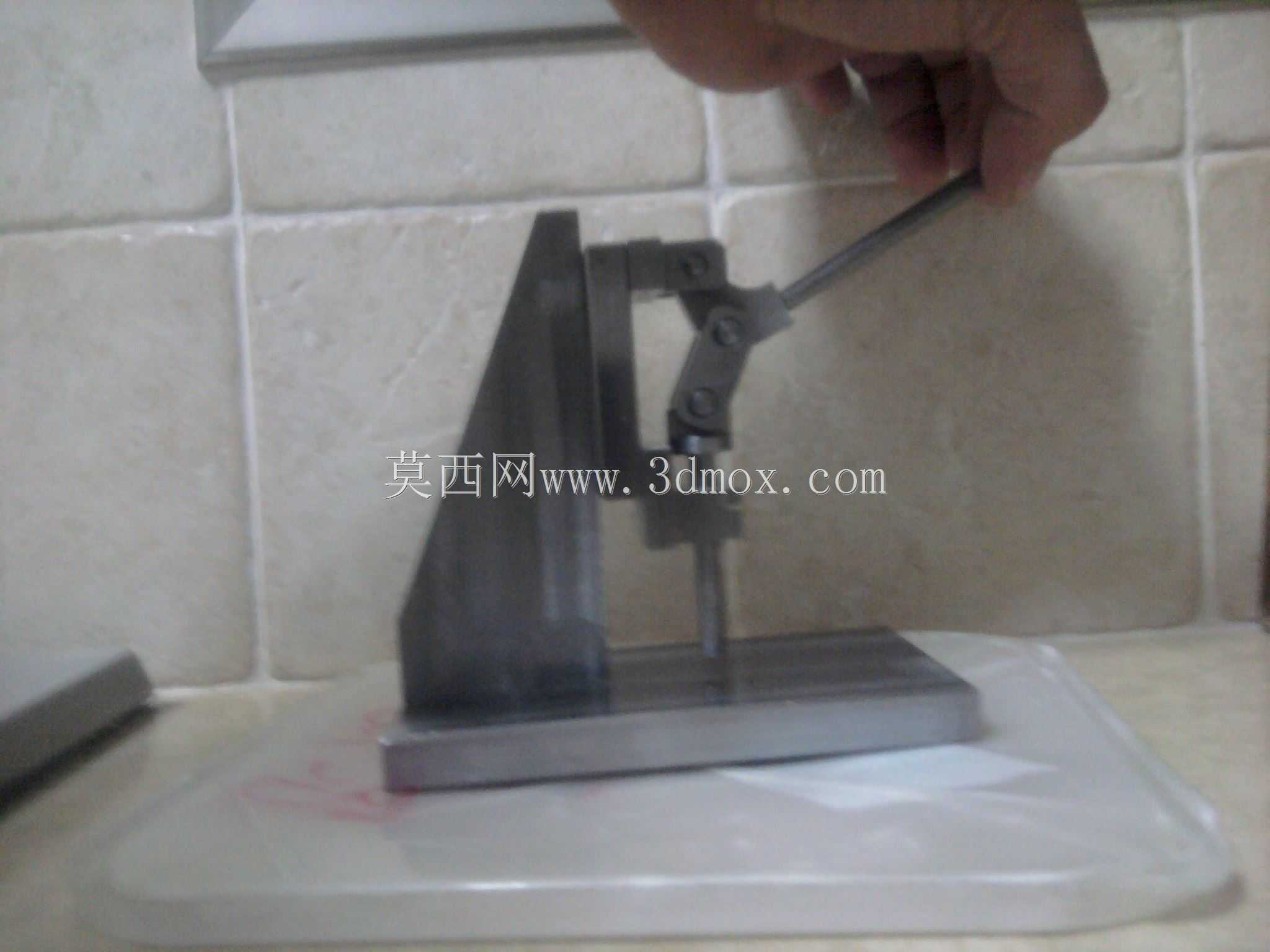

从功能特性来看，该装置采用连杆肘节式增力结构，通过杠杆原理将人手施加在操作杆上的力进行多级放大，最终在压头位置输出数倍于输入力的施压载荷，相比直压式手动工具，操作更省力，施压行程的末端可提供稳定的保压力，避免施压过程中出现力值回弹的问题。装置的压头与施压滑块采用同轴导向设计，运动过程中压头始终保持垂直向下的运动轨迹，不会出现偏摆错位，保障压装作业的位置精度，压头末端可根据不同作业需求更换适配接头，满足压销、冲孔、压铆、打钢印等不同工序的使用要求。

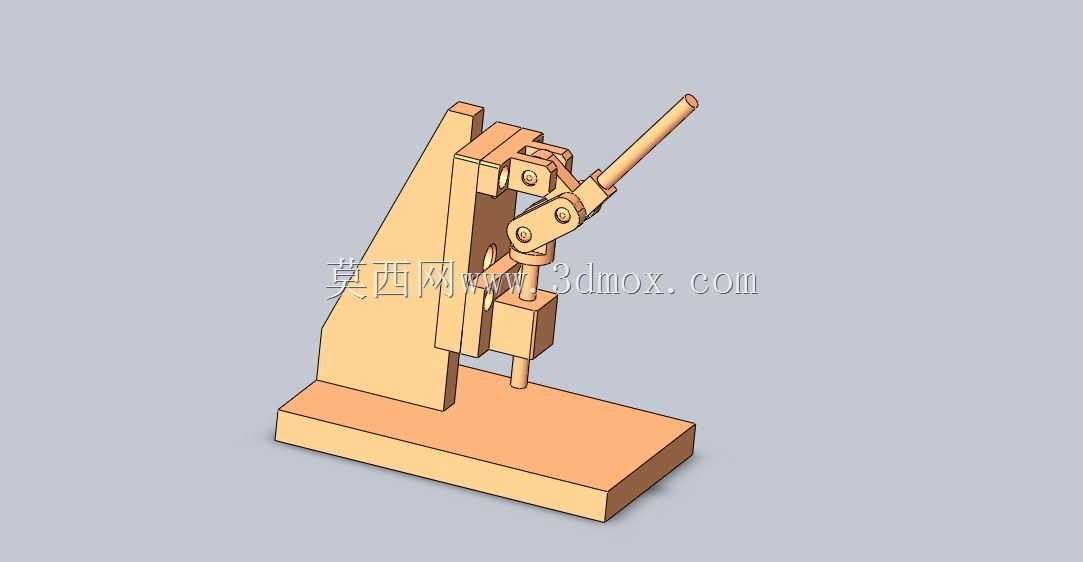

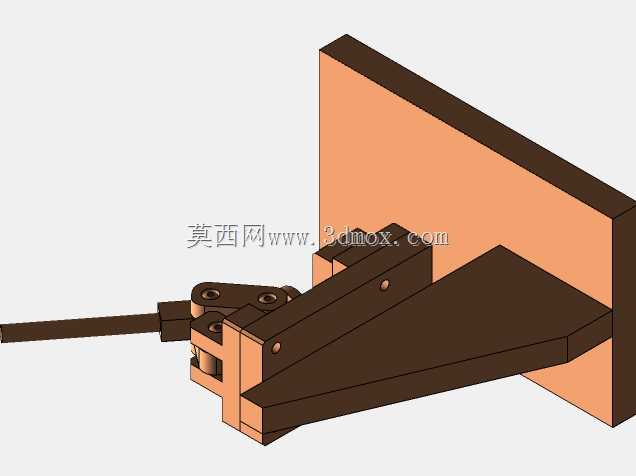

在设计思路上，整体采用立式悬臂布局，底部设置一体式安装基座，基座上预留标准安装孔位，可直接通过螺栓固定在工作台面，作业时不会出现晃动偏移。支撑立板采用加厚结构设计，承担施压过程中的全部反作用力，避免长期使用出现结构变形；连杆铰接位置均配置转动销轴，铰接处预留合理的配合间隙，既保证操作杆扳动时无卡滞，又能减少铰接部位的磨损，延长设备使用寿命。操作杆采用加长力臂设计，操作人员无需施加过大的握力即可达到作业所需的压力，降低长时间操作的劳动强度。

从安装边界与尺寸适配来看，该装置整体结构紧凑，占地面积仅相当于普通台虎钳的安装空间，基座底部的安装孔距适配常规工作台的T型槽间距，无需对现有工作台进行改造即可完成安装固定。压头到基座台面的最大开口高度可满足常规小型零件的放置需求，压头的有效工作行程覆盖多数轻载压装作业的行程要求，施压作业时操作人员站在装置正前方即可完成全部操作，操作杆的扳动角度符合人体工程学设计，手腕无需过度弯折即可完成施压、回程的全流程动作。装置的所有运动部件均无外凸的尖锐结构，操作过程中不会剐蹭操作人员，适配教学场景下的安全使用要求，同时整体结构无复杂的液压、气动元件，日常维护仅需定期在铰接位置加注润滑脂即可，维护成本极低，适合非专业人员操作使用。
