百叶窗卷帘可拆卸展示装置结构设计

　　这款展示装置主要面向门窗建材线下推广、门店样品陈列、外勤业务带样展示场景，解决传统百叶窗、卷帘类产品展示时样品笨重、运输不便、更换样品效率低的痛点。外勤业务人员驱车拜访客户时，不需要携带整窗成品，仅需通过该装置即可快速切换不同款式、配色的百叶帘片、卷帘面料以及配套玻璃面板，单套装置即可覆盖十数款产品的展示需求，大幅降低带样的物流成本与搬运负担。

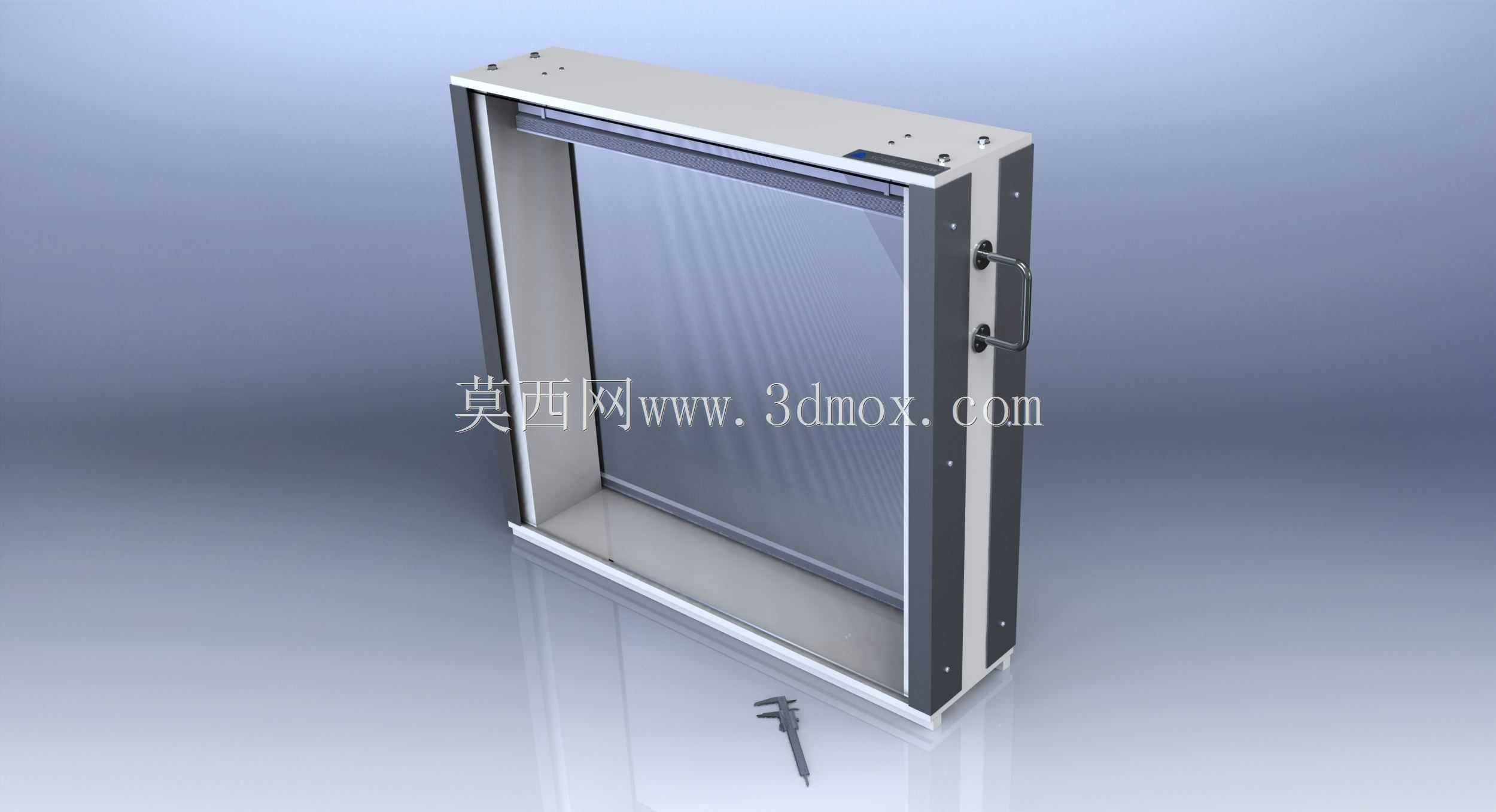

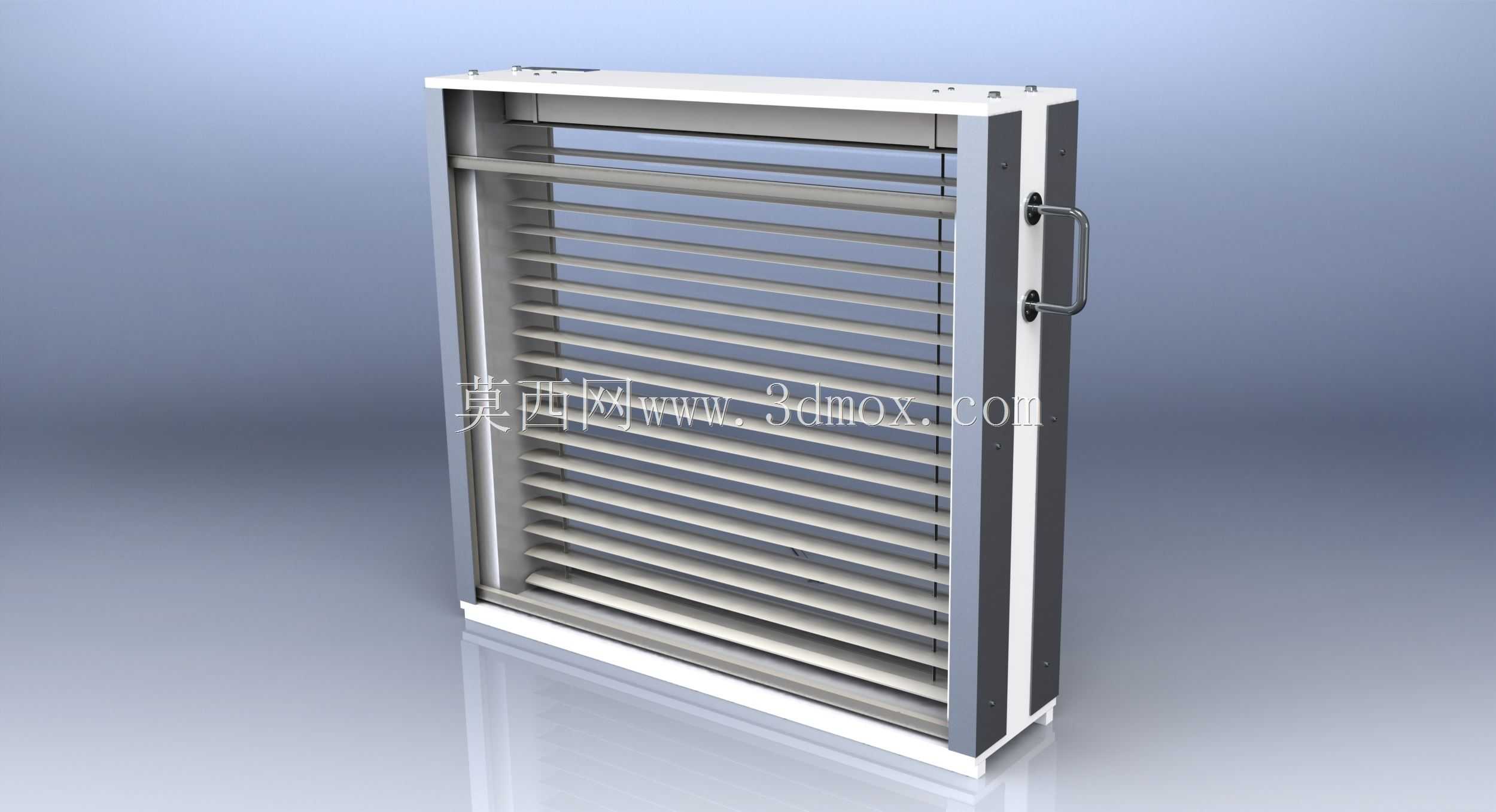

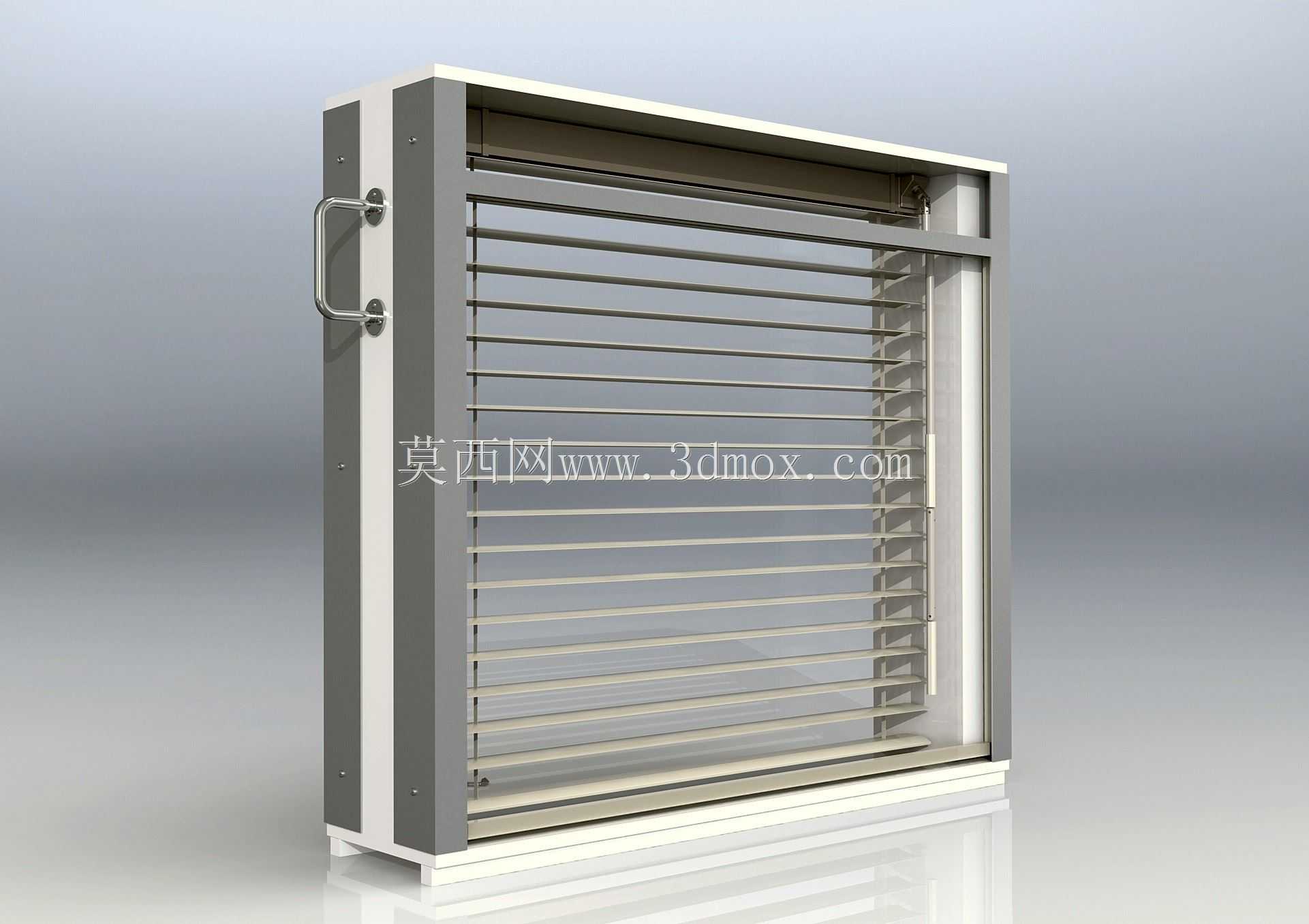

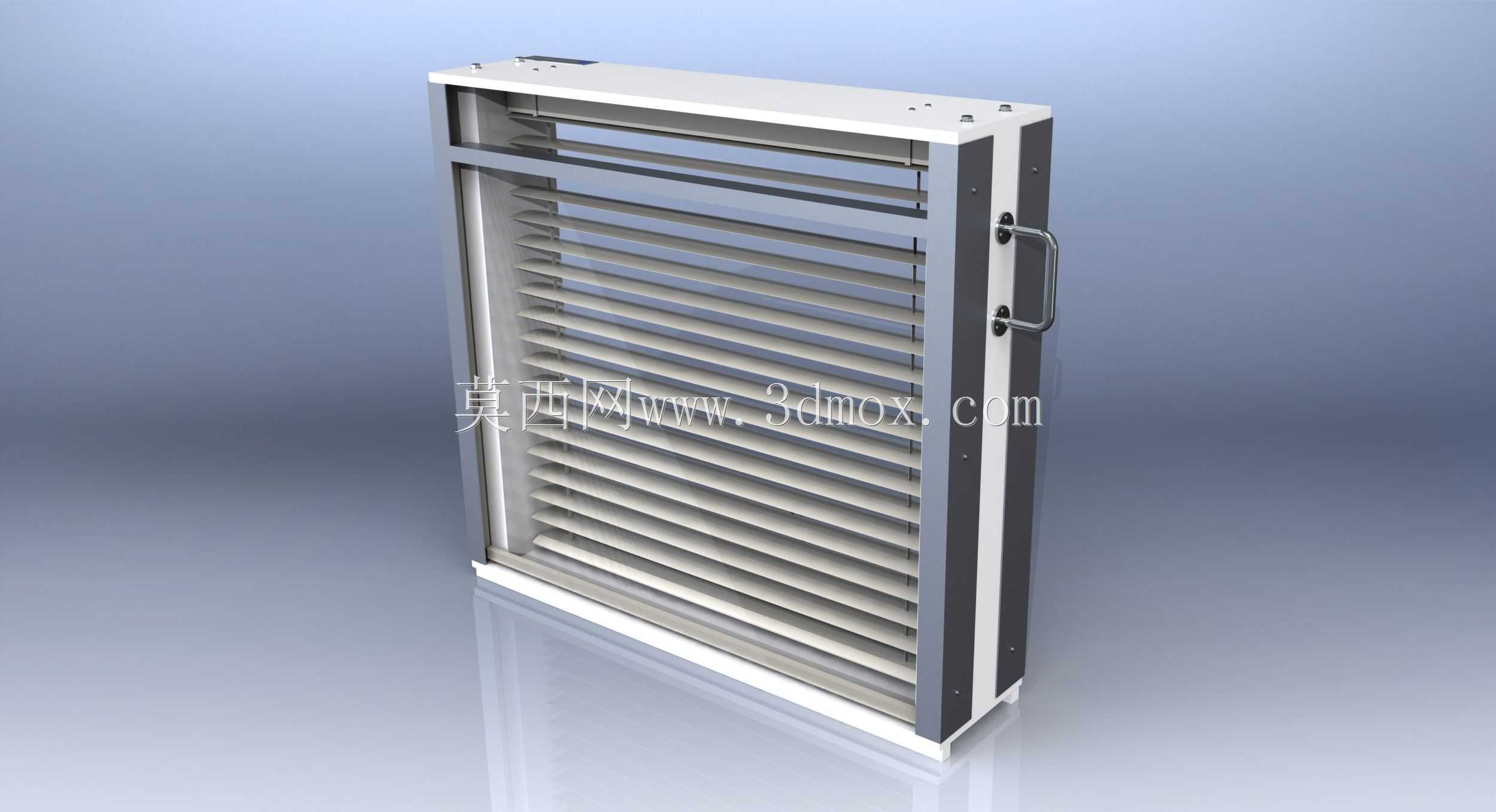

　　从功能设计层面看，整套装置采用模块化快拆思路，侧边设置的金属拉手既满足整箱提携的搬运需求，也作为侧封板的快拆操作点位，无需额外专用工具，仅需松开侧边的快锁结构即可将侧框整体取下，快速完成内部帘片、玻璃面板的更换，单款样品更换耗时可控制在两分钟以内，完全适配外勤场景下快速切换展示内容的需求。框架主体采用铝合金型材拼接结构，在保证整体结构刚性的同时控制整体自重，避免长期搬运带来的额外负荷，型材拼接处设置定位销结构，拆装重复定位精度控制在0.2mm以内，多次拆装后不会出现框体错位、帘片运行卡滞的问题。

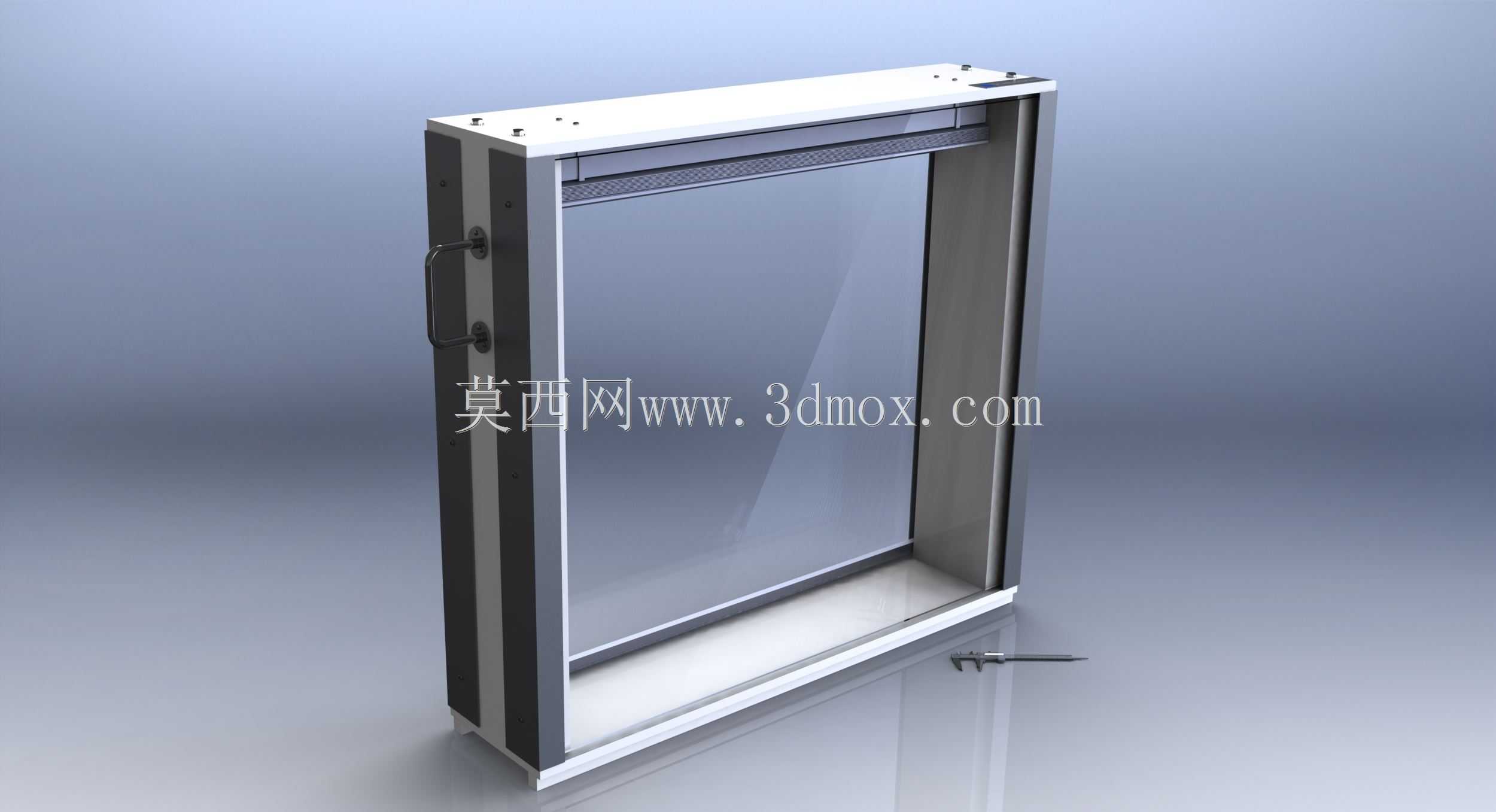

　　结构设计上充分考虑了不同规格百叶、卷帘的兼容边界，内部预留的安装槽位可适配厚度2mm到8mm的玻璃面板，以及宽度50mm、75mm等常规规格的百叶帘片，卷帘卷轴的安装位预留了30mm的调节余量，可适配不同卷径的卷帘面料，无需额外定制转接件即可覆盖市面主流民用百叶窗、卷帘产品的展示需求。百叶的操控端预留了标准的拉绳、调光杆操作空位，展示时可完整演示百叶调光、卷帘升降的实际操作手感，避免静态展示无法体现产品功能的缺陷。

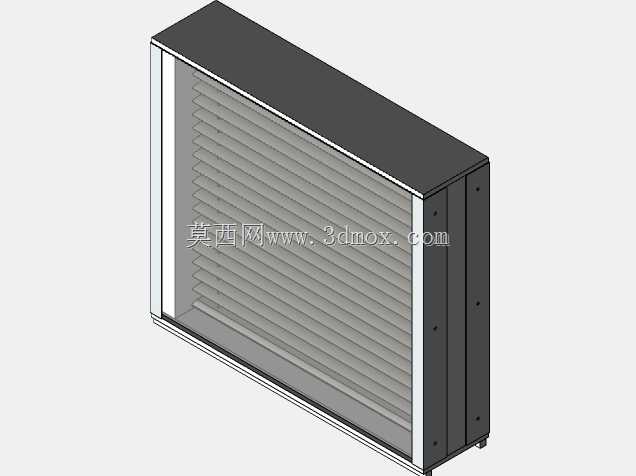

　　安装边界方面，整套装置放置时的底部支撑脚高度为15mm，可适配绝大多数平整的桌面、展台表面，无需额外固定即可保持稳定，整装置的外框宽度控制在800mm，高度1000mm，厚度120mm，刚好可以放入普通家用轿车的后排座椅或者后备箱，不需要使用货车运输，普通业务人员单人即可完成搬运、组装、样品更换的全流程操作。框体的前后侧设置透明防护边，既可以避免玻璃面板在运输过程中磕碰碎裂，也能在展示时清晰呈现百叶安装后的整体视觉效果，不会因为框体遮挡影响客户对产品外观的判断。

　　在细节处理上，帘片的承托导轨采用低摩擦的PVC嵌条，更换帘片时可直接沿导轨滑入，不需要拆卸整个导轨结构，侧封板内侧设置了弹性压条，安装后可自动压紧玻璃与帘片的侧边，避免运输过程中内部组件晃动产生异响或者磨损。框架的边角全部做R3圆角处理，避免搬运、展示过程中尖锐边角划伤操作人员或者客户，表面采用哑光喷塑处理，不会产生反光干扰客户观察百叶、卷帘的实际颜色与纹理效果。整套结构没有易损的复杂传动部件，所有连接结构均采用标准紧固件，长期使用出现磨损时可快速更换配件，维护成本极低，完全适配高频次外勤带样、门店长期陈列的使用需求。
