布尔XB9R摩托车排气管固定支架结构

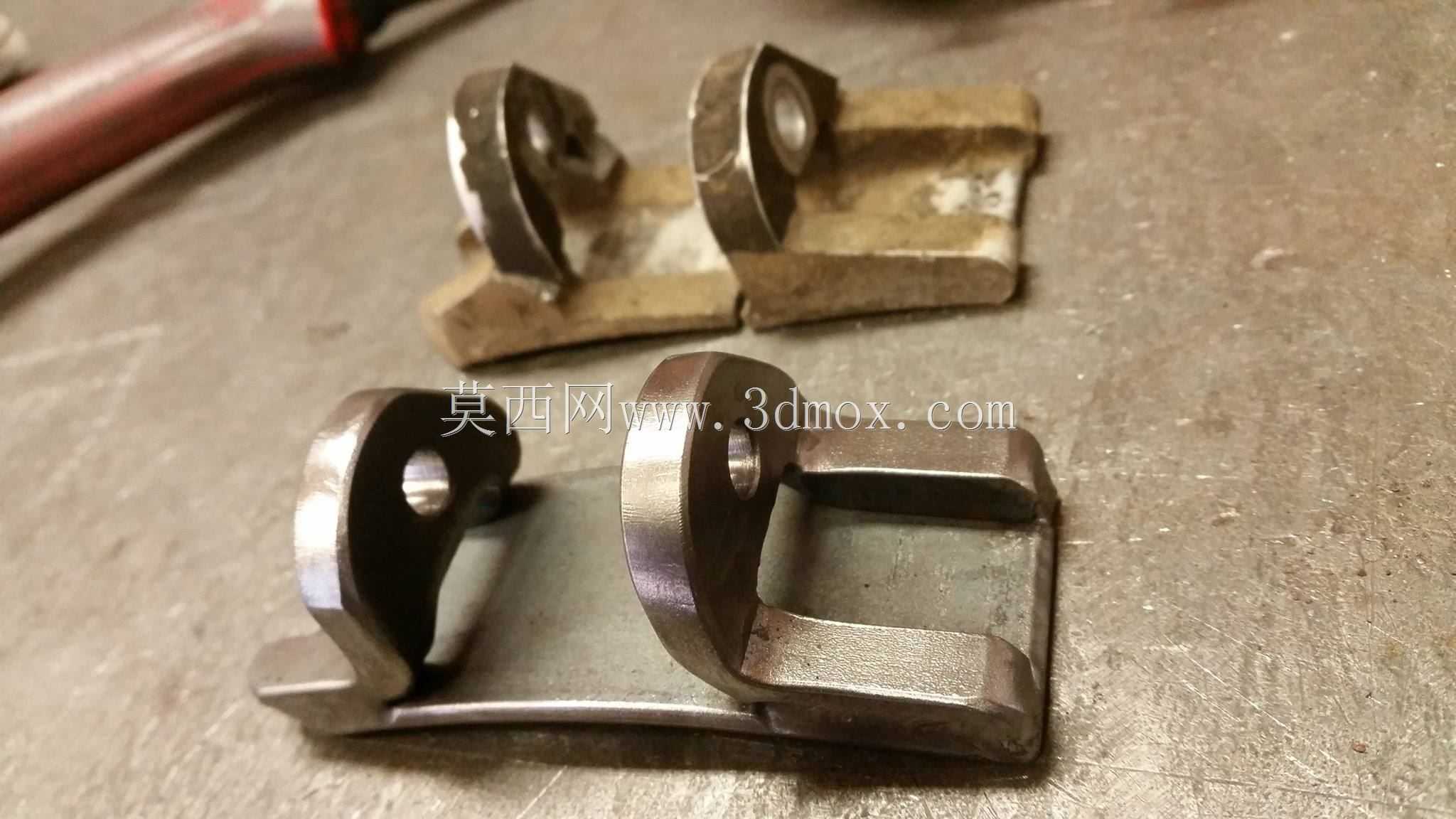

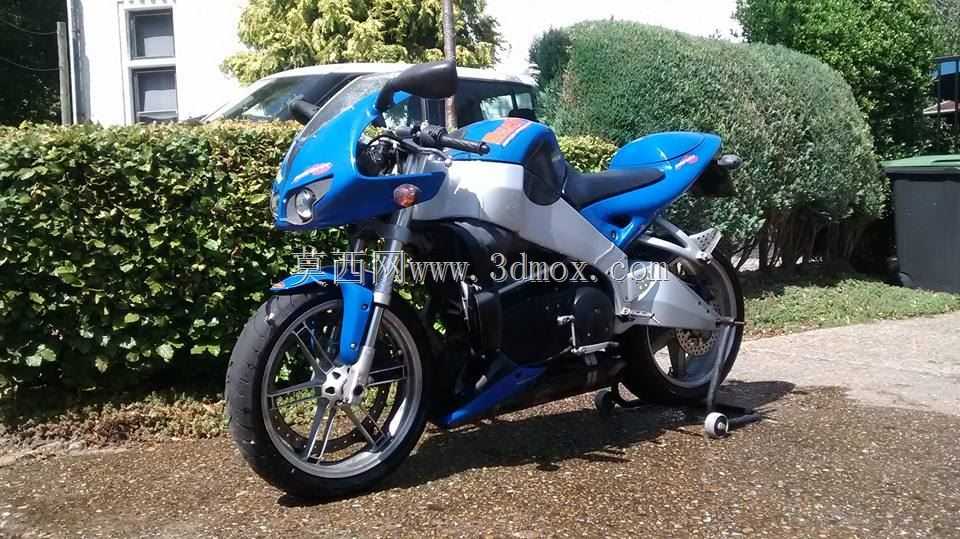

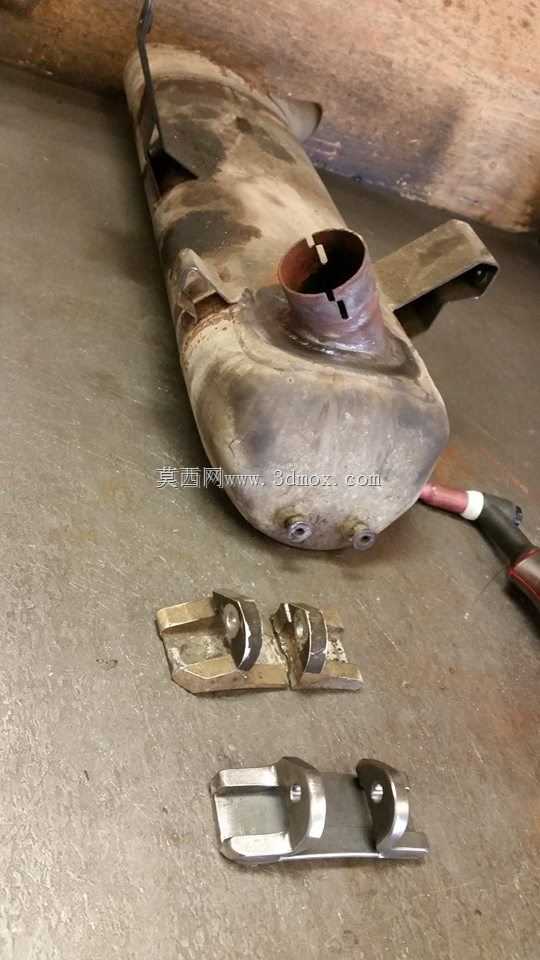

　　在大排量摩托车的售后改装与维修场景中，排气系统的固定连接件长期处于高温、振动交变的复杂工况下，原厂铸铝材质的支架一旦出现断裂、形变，更换原厂配件的成本往往较高，且采购周期长，很多维修端与改装玩家会选择自制适配的不锈钢支架来替代原厂件，本次的支架结构就是针对布尔XB9R车型的排气安装位做的适配设计。从实际装车的功能需求来看，这个支架的核心作用是承托排气管中段的重量，同时抵消发动机运转传递到排气系统的振动，避免排气接口处出现应力集中导致的漏气、断裂问题。设计过程中首先要匹配原车的安装点位，两个带通孔的立耳结构对应车架上的两个固定螺栓位，孔位的中心距、孔径公差需要严格控制，保证装车时不需要额外扩孔或者打磨，

　　和原车螺栓的配合间隙控制在合理范围，既方便安装，又不会因为间隙过大导致行驶中出现晃动。底部的弧形承托面是贴合排气管外壁弧度做的，弧度曲率和对应位置的排气管外径完全匹配，安装时可以和管壁完全贴合，避免局部应力集中压坏排气管壁，承托面的宽度经过测算，足够分散排气管的重量载荷，即使在颠簸路面行驶，也不会出现支架割伤管壁的问题。两个立耳和底部承托结构之间做了圆弧过渡，没有尖锐的直角转角，从结构力学角度来说，这种过渡可以有效分散振动带来的应力，避免应力集中在转角位置导致支架断裂，毕竟摩托车行驶中发动机的振动频率跨度大，加上路面颠簸带来的冲击，支架的抗疲劳性能是设计时的核心考量点。材质选用不锈钢替代原厂铸铝，一方面是不锈钢的焊接性能好，

　　小批量自制时加工门槛低，不需要开模铸造成型，通过激光切割下料、折弯、焊接就能完成加工，维修端的小作坊也能轻松制作；另一方面不锈钢的高温强度优于铸铝，排气管附近的工作温度长期在几百度，不锈钢在高温下的形变率更低，不会因为长期高温烘烤出现强度下降的问题，抗腐蚀性能也更好，应对雨天行驶的泥水、冬季的融雪剂都不会出现锈蚀问题，使用寿命比原厂铸铝件更长。安装边界方面，支架的整体轮廓完全避开了周边的线束、车体覆盖件，安装后不会和其他部件产生运动干涉，立耳的厚度经过强度校核，在承受排气管全段重量加上三倍冲击载荷的情况下，形变量控制在允许范围内，不会出现弯折失效的问题。承托面和排气管接触的位置可以加装薄薄的耐高温缓冲胶垫，进一步过滤振动，

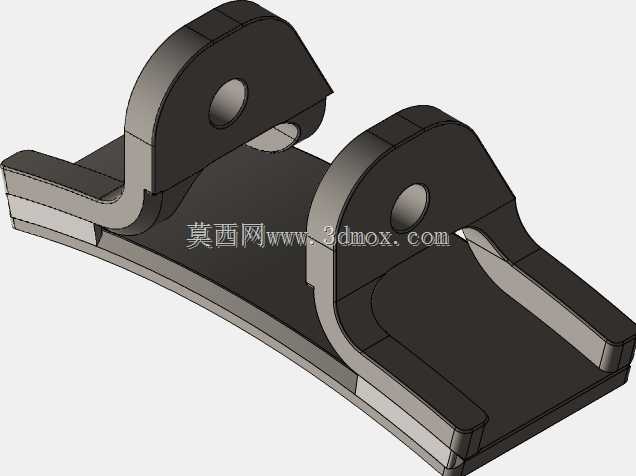

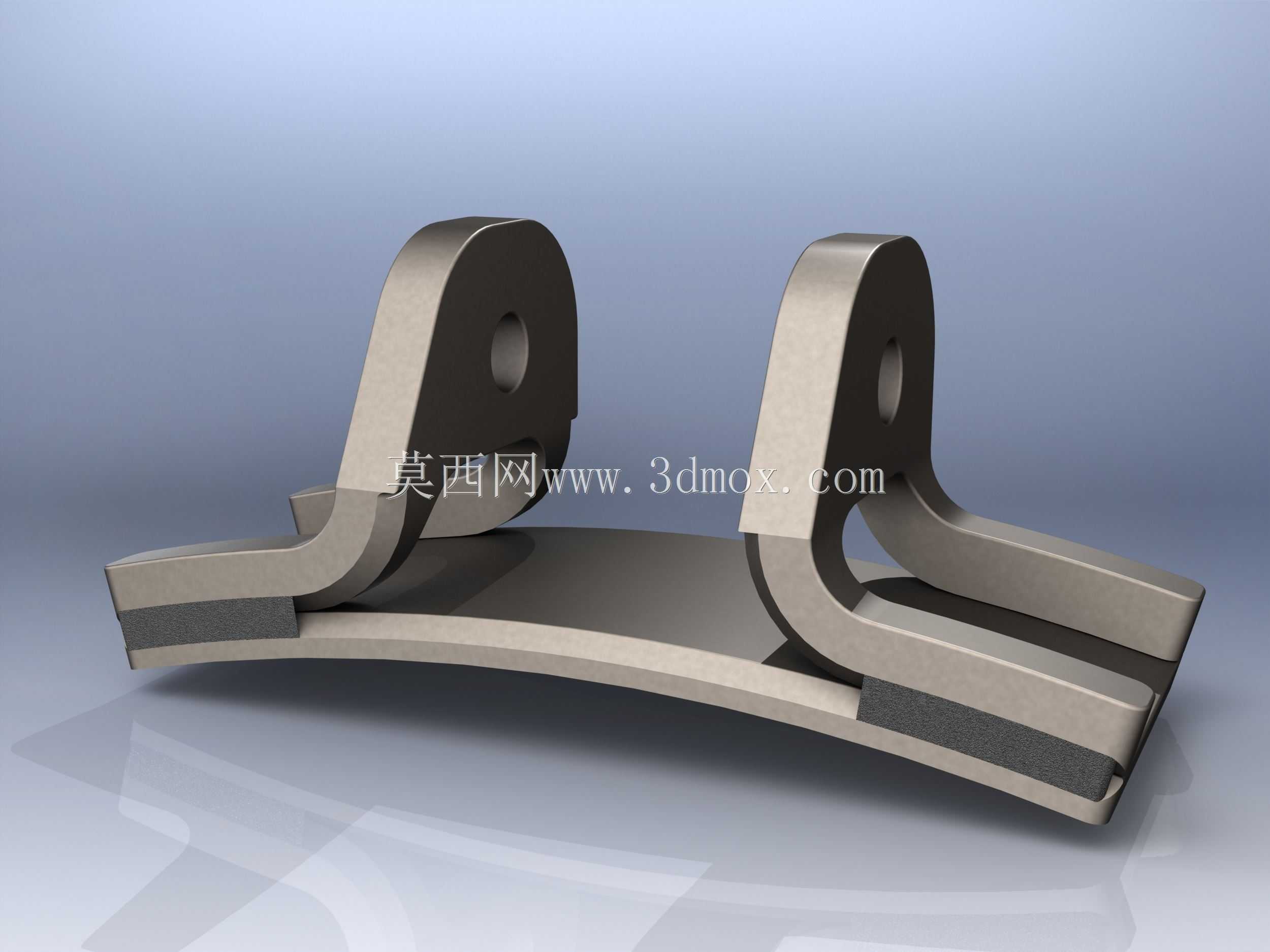

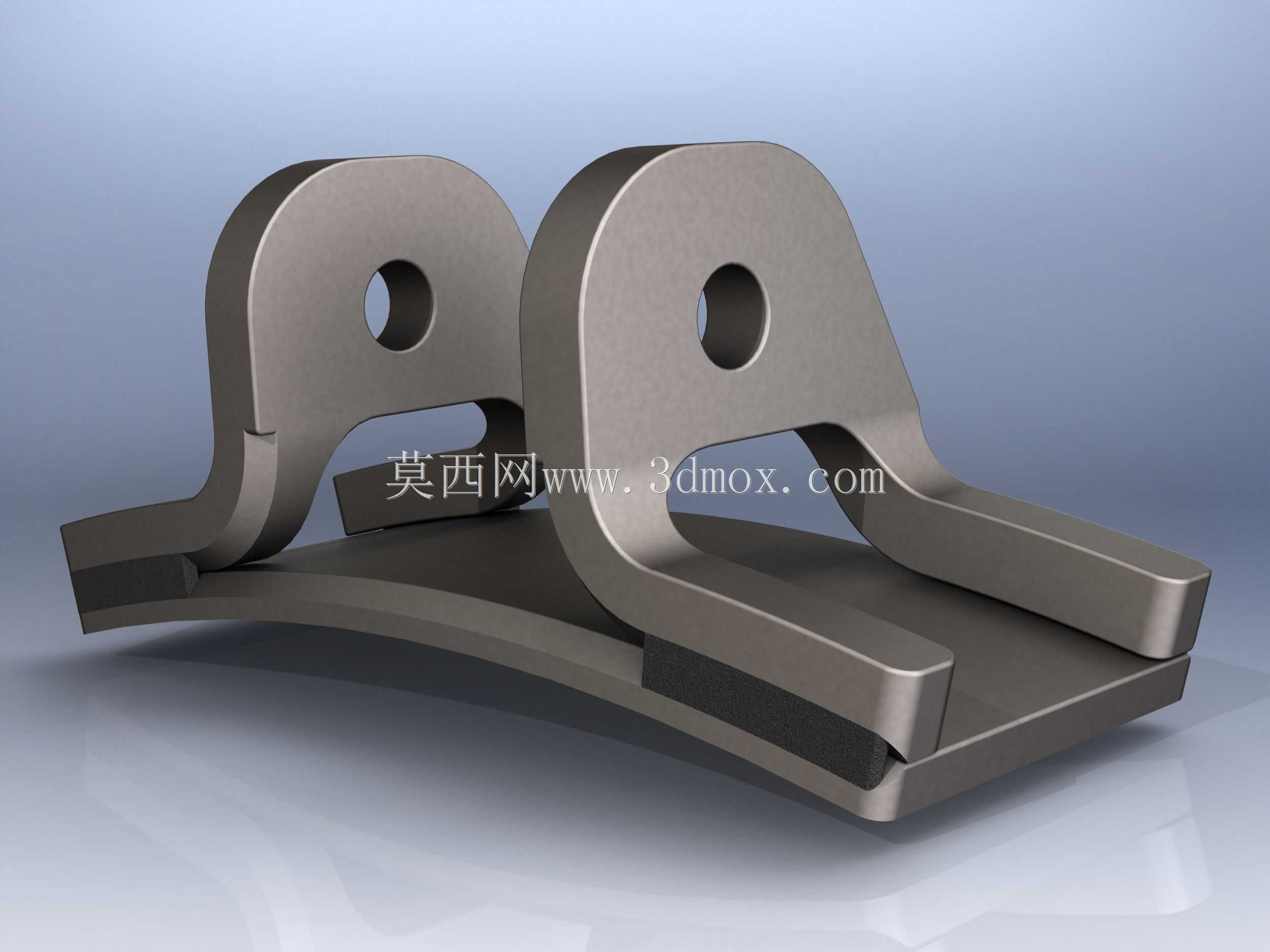

　　避免金属直接接触产生的异响，同时也能弥补加工时的微小尺寸误差。从实际使用反馈来看，这种自制的不锈钢支架装车后，完全可以替代原厂铸铝支架的功能，甚至在抗冲击、抗疲劳性能上表现更优，成本却只有原厂配件的几分之一，非常适合维修替换和改装场景使用。在建模过程中，所有的安装孔位、弧度、折弯角度都严格按照原车实测尺寸绘制，保证模型导出的加工图纸可以直接用于下料加工，不需要二次调整尺寸，立耳上的通孔做了倒角处理，避免螺栓安装时刮伤螺纹，也能去除切割后的毛刺，提升安装的顺畅度。整个支架的结构没有多余的设计，所有的造型都是为了实现固定承托的功能，没有冗余的装饰性结构，一方面控制了整体重量，不会给车辆增加不必要的簧下负载，另一方面也减少了加工工序，降低制作成本。对于摩托车维修和改装的从业者来说，这类替换支架的建模核心就是精准匹配原车安装位，同时在结构强度上做针对性优化，解决原厂配件的固有缺陷，毕竟原厂铸铝件虽然重量轻，但铸铝的脆性大，在受到较大冲击时容易直接断裂，而不锈钢的韧性更好，遇到冲击时会先产生微小形变而不是直接断裂，安全性更高。
