小型绞车配套安装固定梁结构设计

　　在户外作业、轻型设备吊装、小型物料转运场景中，微型绞车的安装便利性一直是现场施工人员关注的核心痛点，传统磁性安装的绞车虽然固定速度快，但在持续受力、震动工况下容易出现移位、滑脱的风险，额外增加绑带、螺栓固定又会拉长作业准备时间，还需要在安装基面打孔，破坏原有结构完整性。这款配套小型绞车的安装梁，正是针对这类现场痛点做的结构优化设计，从安装逻辑上重构了微型绞车的固定方式。

　　从实际使用场景来看，这类安装梁主要适配轻型电动升降类微型绞车，多用于房车顶部装备挂载、小型仓储轻型货物提升、户外露营装备吊装、轻型设备检修临时起吊这类载荷不大但对安装效率要求高的场合，不需要在安装基面做打孔、焊接等不可逆加工，也不需要额外准备螺栓、扎带等紧固件，单人即可完成整套绞车的挂载固定。

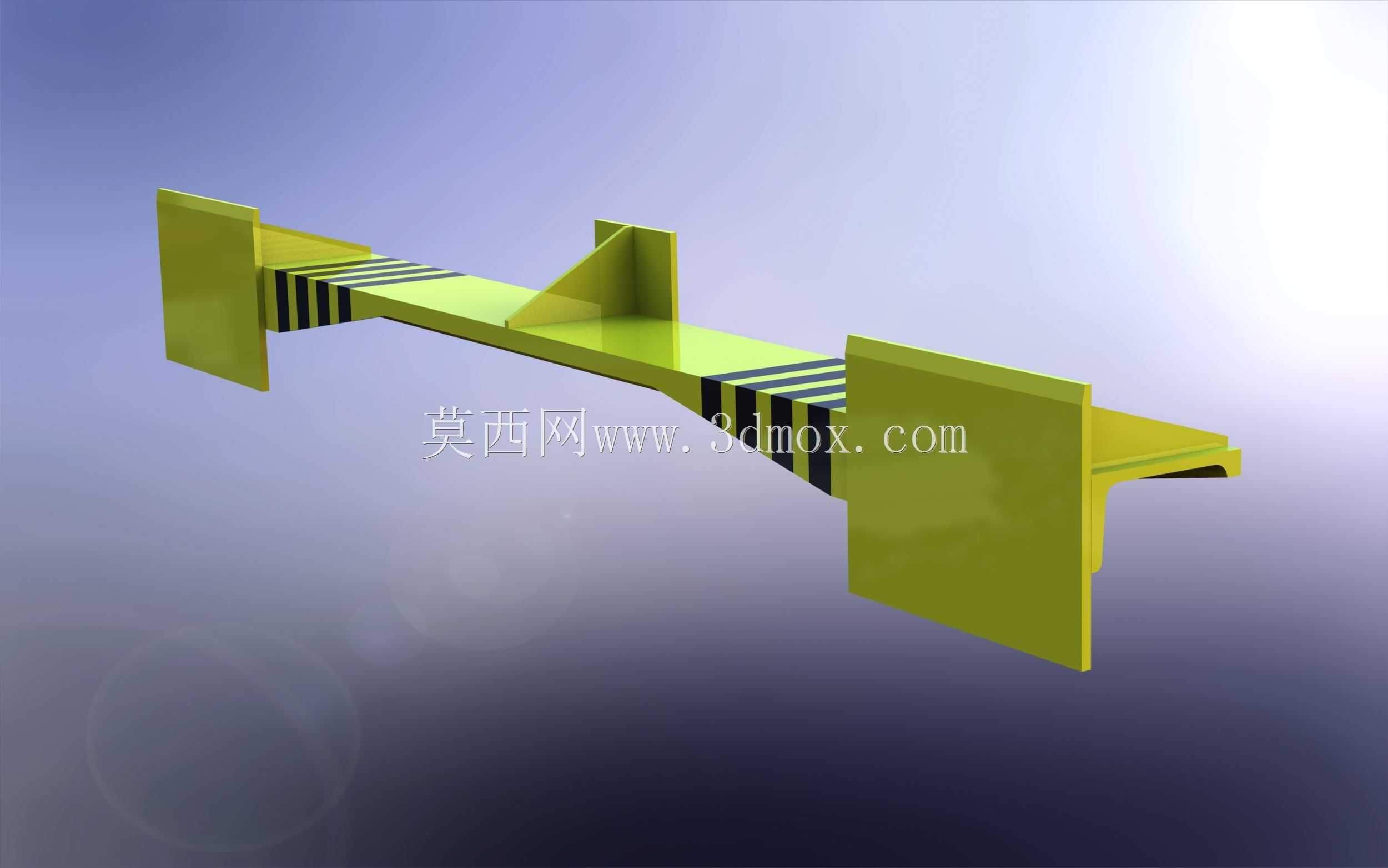

　　结构设计上，梁体采用定制铝挤压工艺一体成型，充分利用铝合金挤压件截面可定制化的优势，在梁体两侧直接挤出适配覆层面板边缘的卡槽结构，安装时只需要将梁体顺着覆层面板的板边推入，卡槽就会牢牢卡在面板边缘，配合梁体与面板背面的贴合面，实现梁体自身的无紧固件固定，整个安装过程不需要额外工具，只需要对准卡槽推入到位即可，相比传统打孔螺栓固定的方式，安装时间能缩短七成以上，同时不会对覆层面板造成钻孔、压痕类的损伤，拆卸后也不会在安装基面留下痕迹。

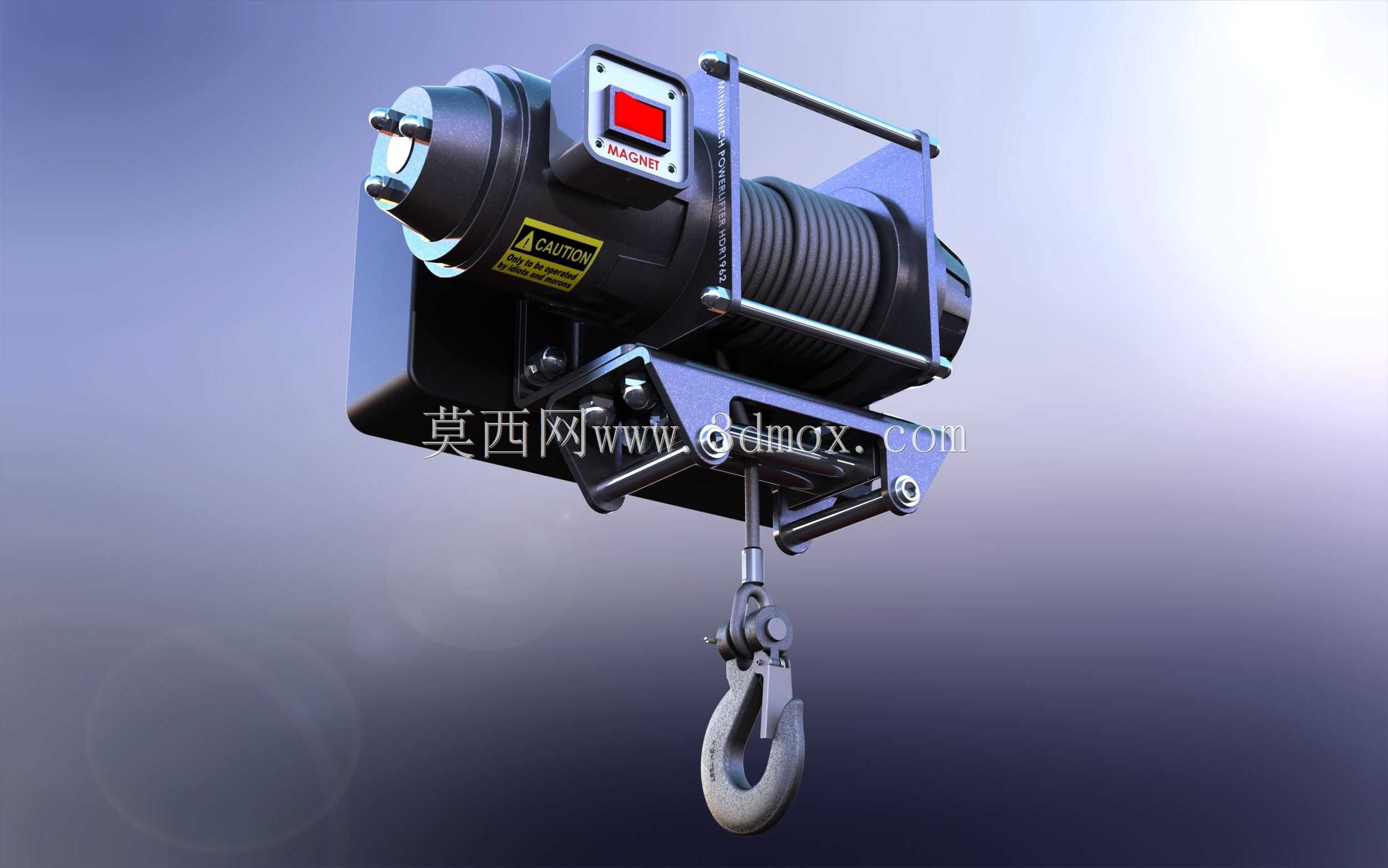

　　针对绞车本身的固定，梁体上设计了与微型绞盘钩匹配的挂接结构，绞车不需要额外做转接件加工，直接将绞盘自带的挂钩卡入梁体对应的挂接位即可完成绞车固定，挂接位做了限位挡边设计，在绞车收放缆绳产生的拉力、震动工况下，挂钩不会从梁体上滑脱，同时挂接位置可以沿着梁体的长度方向调整，适配不同安装空间下的绞车对位需求，用户可以根据实际作业的起吊点位置，灵活调整绞车在梁上的固定位置，不需要重新拆装梁体。

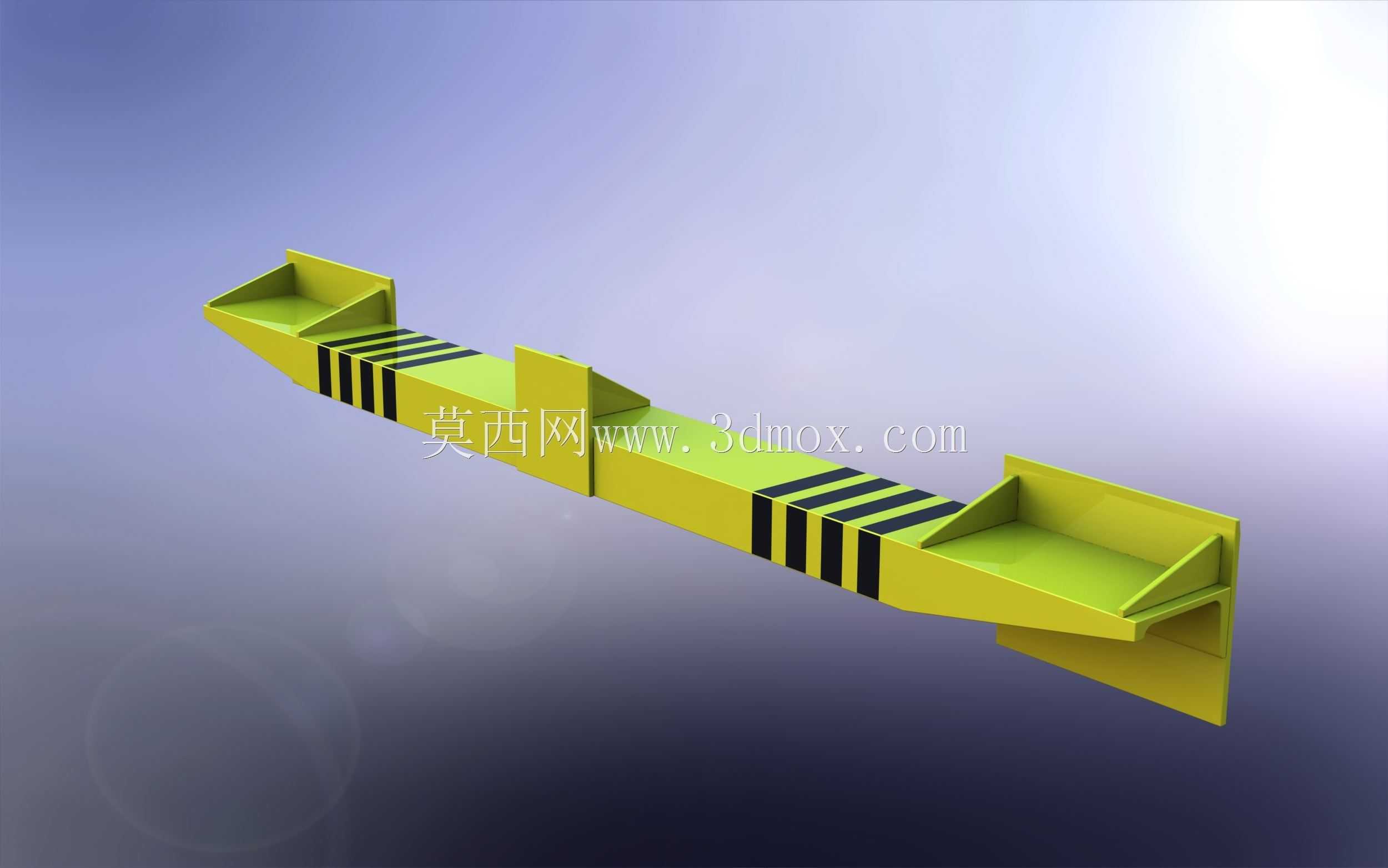

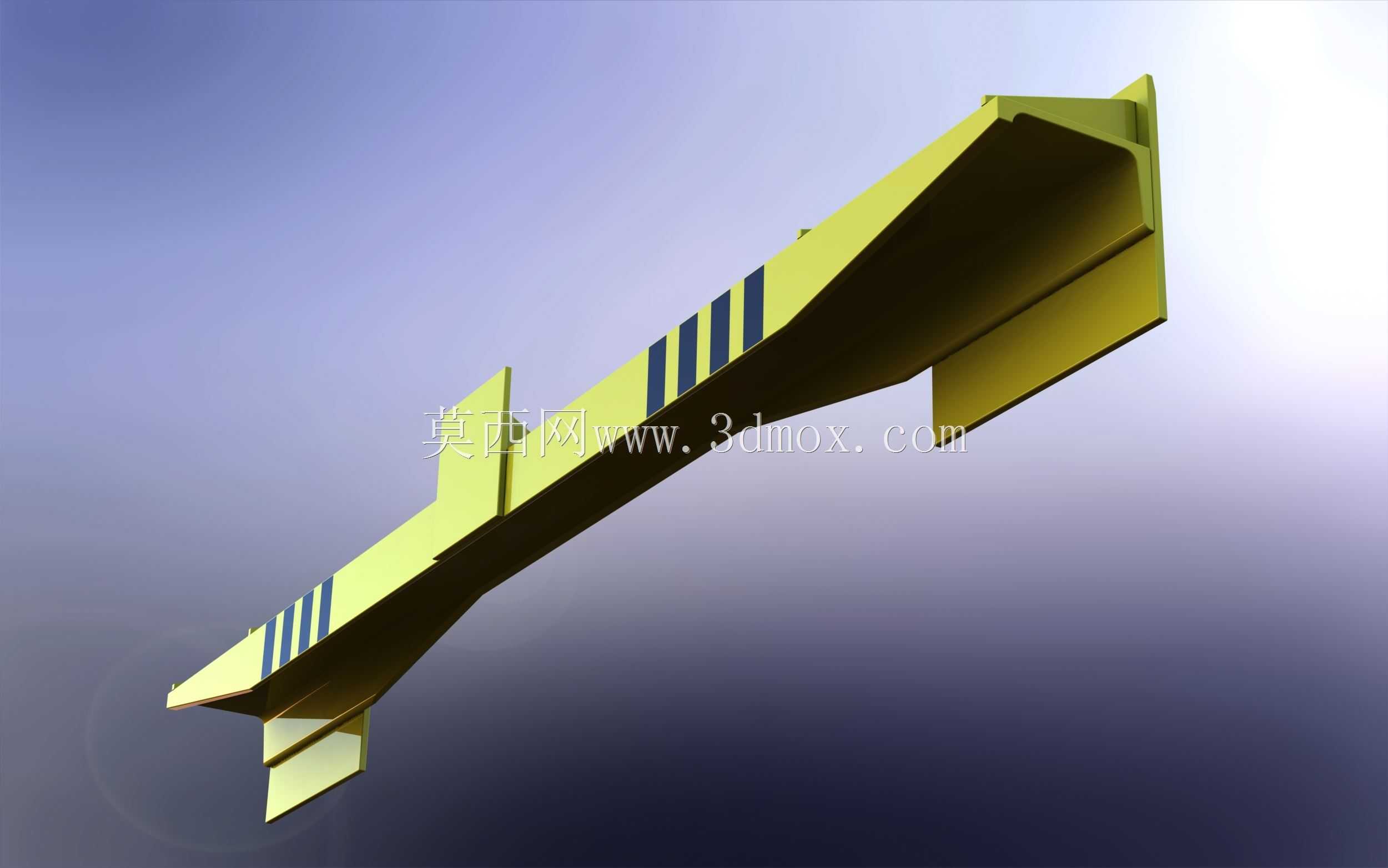

　　梁体的外形采用等截面直梁设计，整体截面做了受力优化，在控制整体重量的前提下保证抗弯强度，梁体表面的黑色标识条是安装对位标记，安装时可以根据标识条快速判断梁体推入面板的深度，保证两侧卡槽的卡入长度一致，避免单侧卡入量不足导致受力不均。梁体两端的折边结构一方面作为卡槽的加强边，提升卡槽与面板边缘的接触面积，分散梁体受力时对面板边缘的压强，避免薄面板被压变形，另一方面也作为梁体的端部限位，防止绞车挂钩滑出梁体端部。

　　从安装边界来看，梁体的卡槽尺寸是针对常规厚度的覆层面板设计的，适配市面上多数房车顶板、轻型仓储货架层板、临时作业平台面板的厚度范围，安装时只需要确认面板边缘有足够的平直段供卡槽卡入即可，不需要对面板做任何预处理。梁体的整体长度兼顾了安装稳定性和挂载灵活性，长度足够保证两侧卡槽有充足的卡接长度，承受绞车额定载荷下的弯矩，同时预留了足够的长度空间供绞车调整挂接位置，适配不同的起吊点偏移需求。梁体的截面高度控制在较小范围内，安装后突出面板背面的尺寸很小，不会占用过多背面的走线、储物空间，对于安装空间局促的场景十分友好。

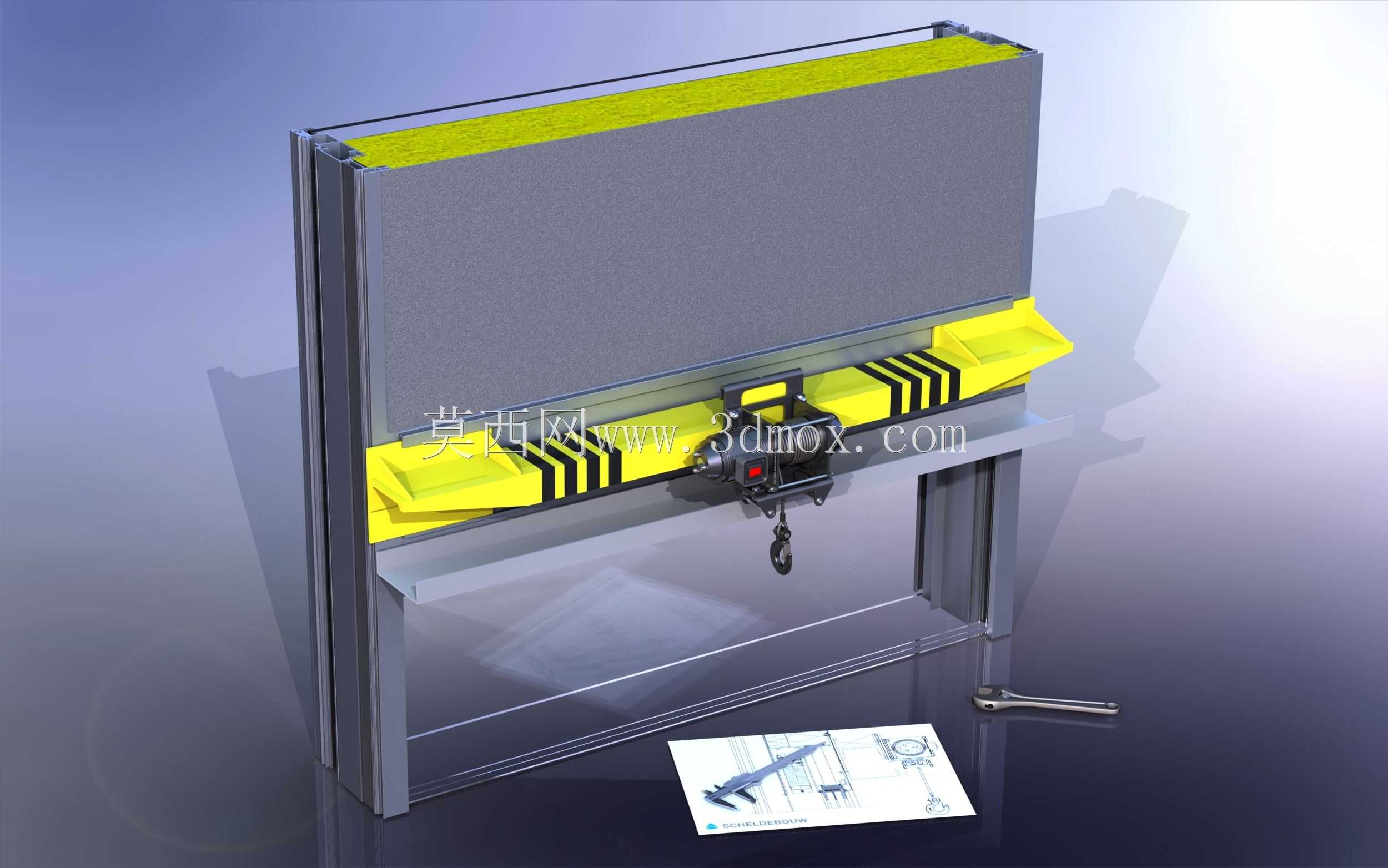

　　在实际使用逻辑上，这套结构完全改变了传统绞车先固定基座再挂载设备的流程，用户可以先将梁体卡入安装面板的背面，再将绞车挂钩挂在梁体上，也可以先将绞车挂在梁体上，再整体将梁体卡入面板边缘，两种操作顺序都可以顺利完成安装，适配不同现场的操作空间条件。相比磁性安装的绞车，这种卡接加挂接的固定方式不受安装基面材质的限制，不管是金属面板还是复合材料面板都可以可靠固定，不会出现磁性底座在非铁磁基面无法吸附的问题，同时固定可靠性远高于磁性吸附，在绞车持续受力、作业产生震动的情况下不会出现移位，也不会因为长时间受压导致磁性衰退影响固定强度。

　　梁体采用铝合金挤压成型的工艺，本身具备不错的耐腐蚀性能，在户外潮湿、多尘的工况下也不会出现锈蚀问题，不需要额外做表面涂装处理，挤压成型的生产方式也让这类构件的制造成本可控，适合批量配套微型绞车做标准化配件，用户不需要自行加工定制安装基座，拿到成品即可直接使用。梁体上没有多余的活动零件，整体结构简单可靠，日常使用几乎不需要维护，只要检查卡槽和挂接位没有明显变形即可持续使用，长期使用的维护成本极低。
