科幻飞碟造型科幻载具外观结构设计

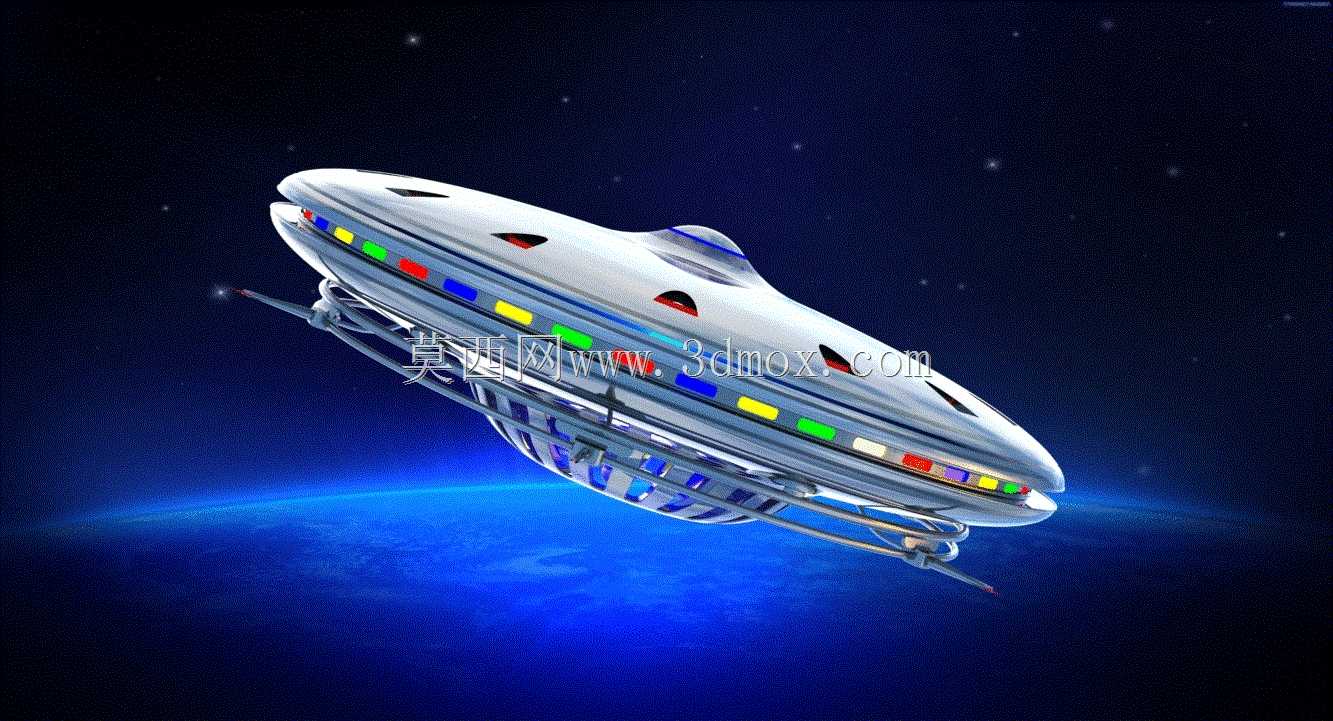

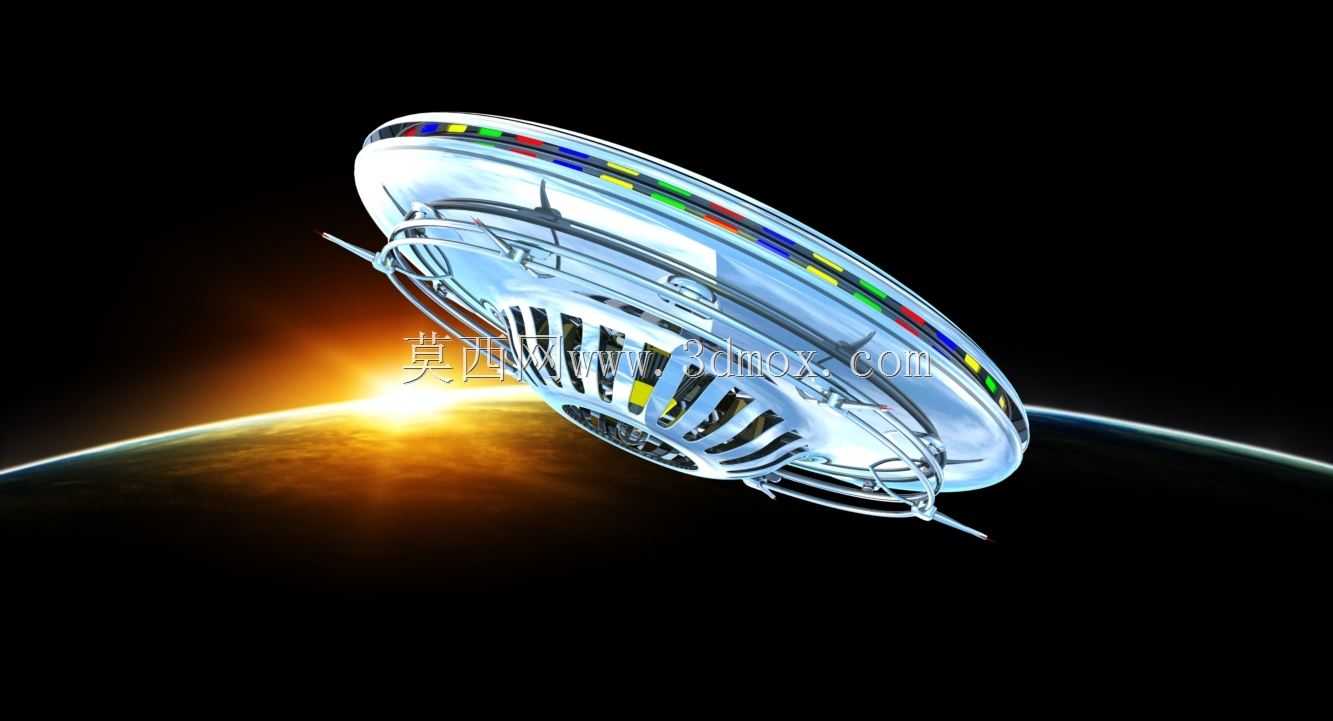

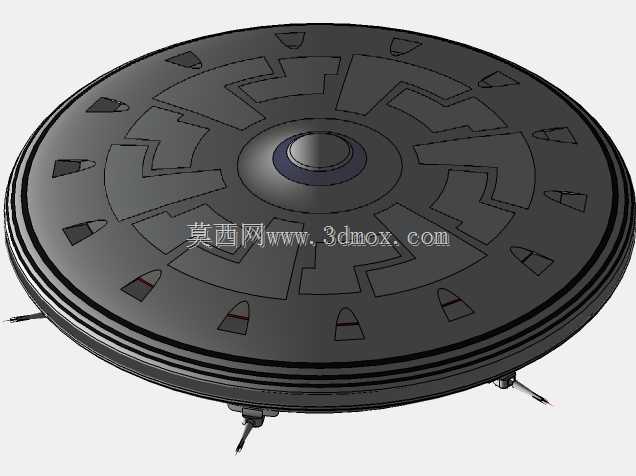

　　本次完成的飞碟造型科幻载具三维结构设计，核心围绕科幻主题展陈、科普教具开发、影视道具预制三类实际应用场景搭建，没有采用常规航空载具的气动优先设计逻辑，而是从视觉辨识度、结构可拆分性、内部空间预留三个工程维度展开建模工作。从结构分层来看，整个载具采用上下扣合的碟形主体框架，上半部分为一体化流线型舱盖结构，表面预留了多组嵌入式舷窗安装位，舷窗采用长条形开槽设计，沿碟形外缘等角度均匀排布，每处开槽的边缘都做了0.8mm的倒角处理，既避免3D打印或机加工过程中出现应力集中导致的边缘崩裂，也能在灯光照射下形成更柔和的轮廓光影。舱盖顶部设置了凸起的观察台结构，观察台采用半椭球形造型，与上舱盖的衔接处做了顺滑的曲率过渡，没有出现曲率突变的折角，保证整体外观的流畅性。下半部分为承载主框架，框架外缘设置了一圈环形的灯饰安装槽，槽体宽度统一为12mm，深度8mm，可直接嵌入标准规格的LED灯带，槽体外侧预留了透明护板的安装卡位，护板采用卡扣式固定结构，不需要额外打胶或者螺丝固定，方便后期拆装更换灯带。框架下部设置了三组等角度分布的起落支撑结构，每组支撑都采用双杆铰接设计，支撑臂的截面为椭圆形，相比圆形截面拥有更好的横向抗扭性能，支撑末端设置了锥形的接地端头，端头内部预留了配重块安装腔，可根据展示需求添加铅块或者铁块调整整体重心，避免静态展示时出现侧倾问题。从安装边界来看，整个碟形主体的最大外径控制在1200mm，整体高度（含起落架完全展开状态）为380mm，

　　起落架收起状态下整体高度为260mm，所有外凸结构的投影都不超过主体碟形的最大外圆边界，不管是吊装展陈还是放置在标准展台上，都不会出现结构超出展示区域的问题。内部空间预留方面，上舱盖与下框架扣合后，内部形成直径720mm、中心高度220mm的密闭空腔，空腔内预留了电源模块、控制模块、音响模块的安装卡位，卡位的尺寸按照常规市售的小型工控板、锂电池组尺寸设计，不需要额外修改结构就能直接安装标准配件，可实现灯光联动、模拟音效等展陈功能。设计过程中特意规避了常规科幻模型常见的结构问题：一是所有拼接缝都设置在碟形结构的最大直径处，上下两部分采用止口定位结构，止口配合间隙控制在0.3mm，既保证拼接后的同轴度，也能避免拼接处出现错位台阶；

　　二是所有外表面的装饰条都采用嵌入式安装，没有外凸的粘贴式装饰件，避免长期展示过程中出现装饰件脱落的问题；三是支撑结构的铰接点都设置了阻尼垫片安装位，可调整支撑臂的开合阻尼，既能让起落架保持在任意展开角度，也不会因为长期承重出现松垮下垂的问题。针对科普教具的应用场景，整个模型的所有零件都做了壁厚均匀化处理，主体结构的壁厚统一为3mm，加强筋的厚度设置为1.5mm，完全符合FDM3D打印的工艺要求，不需要添加额外支撑就能完成打印，打印完成后只需要简单去除毛边就能完成拼接，适合中小学航天科普课程的动手组装教学使用。针对影视道具的应用场景，模型表面的所有细节都做了1:1等比例缩放的细节还原，舷窗的开槽深度、灯饰槽的宽度、

　　支撑臂的铰接间隙都按照真实载具的比例缩放，拍摄特写镜头时不会出现比例失真的问题，同时主体结构采用分体式设计，可根据拍摄需求拆分出舱盖、主体框架、起落架等单独部件，方便拍摄内部结构的特写镜头，也能模拟舱盖开启、起落架收放的动态效果。整个建模过程中没有采用过度复杂的曲面结构，所有曲面都采用G2连续过渡，既保证外观的流畅性，也能降低后期数控加工的难度，如果需要制作金属材质的展示模型，可直接采用五轴铣削加工完成主体结构，不需要额外补面或者修改曲面。结构的受力方面，整个载具的重心落在碟形结构的中心轴线上，下框架的底部预留了标准的三脚架安装螺孔，可直接固定在常规摄影三脚架或者展陈支架上，不需要额外制作转接工装，安装拆卸都十分便捷。
