定制化施工用平衡吊梁结构设计

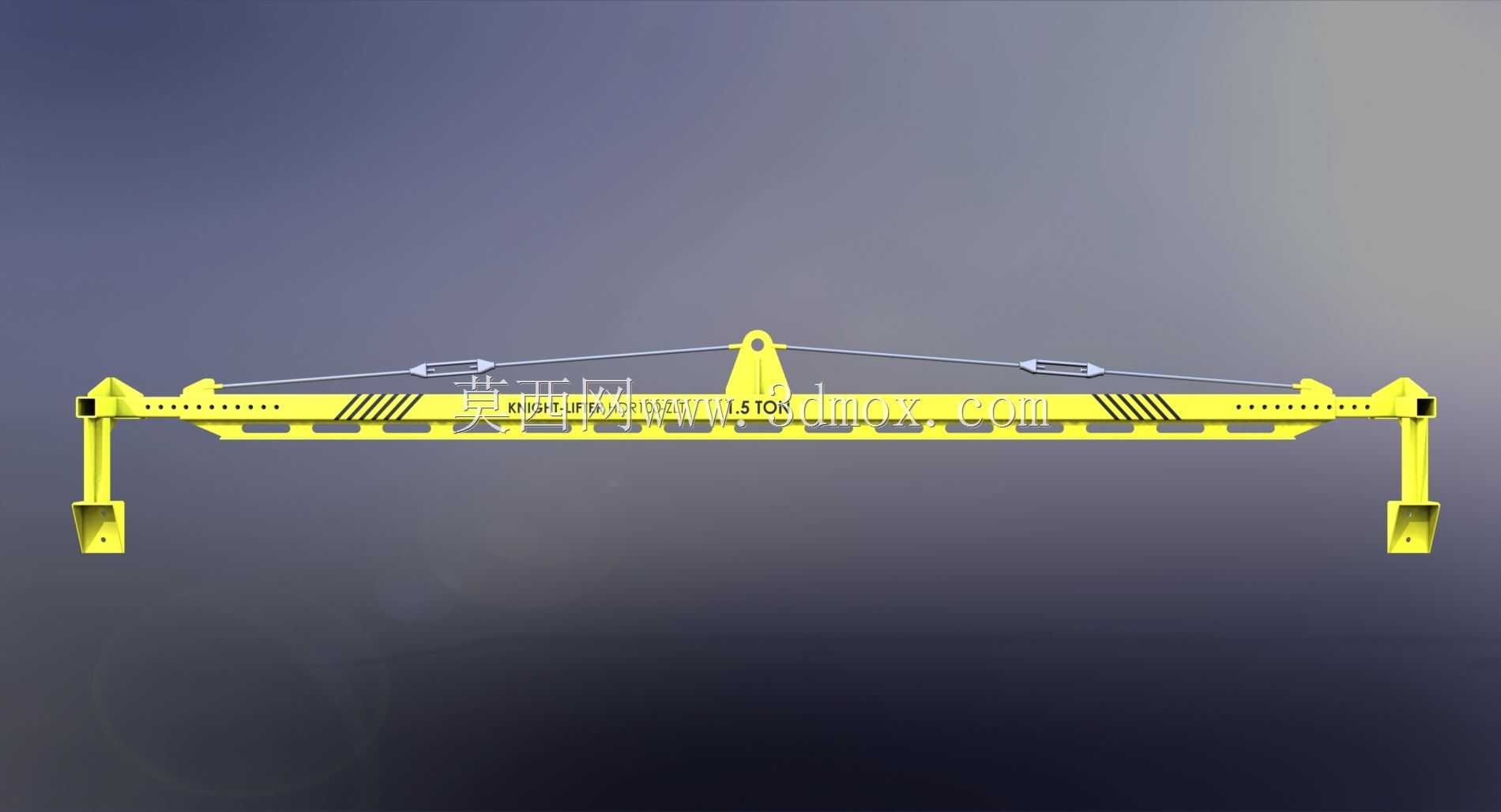

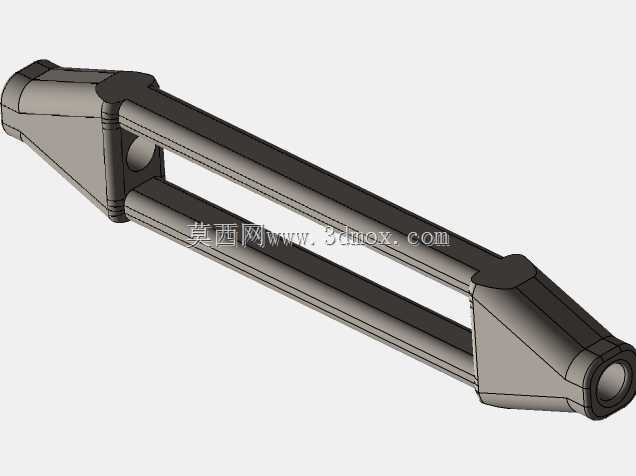

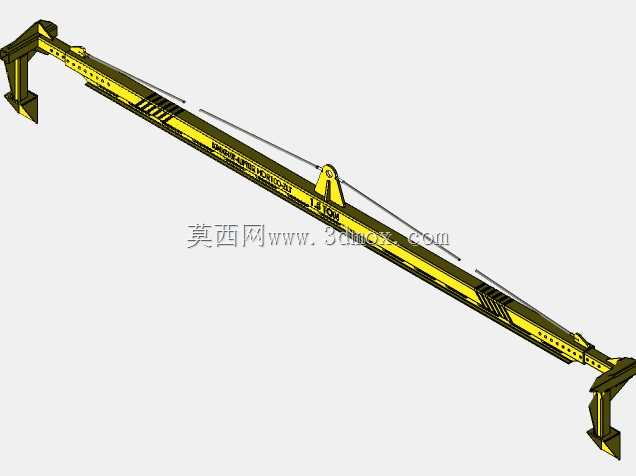

　　在建筑幕墙、大型预制构件的现场吊装作业场景中，常规标准吊梁往往难以匹配异形覆层面板的吊装重心要求，这类定制吊梁的核心作用就是通过调整吊点位置，让被吊构件在起吊过程中始终保持水平姿态，避免构件因受力不均产生形变、边角磕碰，同时也能让现场安装人员更顺畅地对位安装，减少高空作业的调整时长。从结构设计逻辑来看，这款吊梁采用箱型梁主体结构，主梁上沿长度方向排布了多组等间距的调节孔位，两端的吊爪可以根据被吊构件的宽度，沿着主梁的孔位调整安装间距，适配不同尺寸规格的面板类构件吊装需求。主梁上部设置了两组对称的吊耳，用于连接起重机的主吊索，吊索上配套的松紧调节装置可以在吊装前微调两侧索具长度，进一步校准吊梁的水平度，避免起吊后出现单侧倾斜的问题。

　　主梁侧面标注的13TON额定载荷，是经过受力校核后的安全作业上限，设计时针对主梁的抗弯截面模量做了强化，在吊爪位于最大间距位置时，主梁中部的最大挠度控制在许用范围内，不会因为长期重载作业产生不可逆的塑性变形。两端的L型吊爪采用下探式结构，吊爪的承托面做了防滑处理，吊装时可以直接卡在构件的底部边缘，不需要额外在构件上焊接临时吊耳，既能减少对构件表面的损伤，也能省去焊后打磨补漆的工序。从安装边界来看，这款吊梁的总长度适配常规6米以内幅宽的面板构件吊装，吊爪的下探深度可以覆盖常规厚度的预制面板、幕墙单元，上部吊耳的连接尺寸适配市面上主流的20吨级起重机吊钩，不需要额外制作转换接头。在实际施工场景中，这类定制吊梁多用于大尺寸装饰面板、

　　预制混凝土挂板、复合保温墙板的吊装作业，相比传统的单点吊装或者双索直接吊装，吊梁可以将吊点的受力均匀分散到构件的两侧受力点，避免构件中部因自重产生弯折，尤其适合脆性材料面板的吊装作业。设计过程中针对吊梁的自重也做了优化，在保证结构强度的前提下，主梁腹板采用了轻量化的开孔设计，既减少了吊梁自身重量对起重机有效载荷的占用，也能降低现场转运吊梁的劳动强度。吊索与主梁吊耳的连接采用铰接结构，起吊过程中吊索可以随受力方向自动调整角度，避免吊耳处产生附加的弯曲应力，延长吊具的使用寿命。吊梁表面采用醒目的工程黄涂装，在施工现场复杂的光线环境下有较高的辨识度，方便起重指挥人员观察吊梁的姿态，及时调整起吊动作。主梁上的载荷标识、

　　孔位间距标识都采用凹刻填漆的工艺，长期使用不会因为磨损、剐蹭导致标识模糊，方便现场作业人员快速确认参数、调整吊点位置。在结构校核阶段，针对吊爪与主梁的连接螺栓做了抗剪、抗拉验算，所有连接紧固件都采用8.8级以上的高强度螺栓，配套防松垫片，避免吊装过程中螺栓松动引发安全隐患。吊爪的承托边缘做了圆角处理，不会在吊装时刮伤构件的表面涂层，对于表面质量要求高的装饰面板，还可以在吊爪承托面加装橡胶垫，进一步防护构件表面。
