多芯绝缘包裹铜导体线缆结构

　　既保证绝缘强度满足工频耐压测试要求，也不会因为绝缘层过厚导致整体线缆外径过大，挤占布线空间。外层的黑色护套一般采用耐磨的PVC或者橡胶材质，设计时要考虑内芯排布后的填充间隙，在多组彩色绝缘芯线绞合成缆之后，护套挤塑过程中会填充芯线之间的空隙，让整根线缆的截面保持规整的圆形，外护套的厚度根据线缆使用场景调整，固定敷设的场景护套厚度可以稍薄，需要经常拖拽、移动的使用场景则要适当增加护套厚度，提升抗磨损、抗外力冲击的能力。建模过程中，首先搭建单股铜丝的基础特征，通过螺旋扫描命令生成单根铜丝的绞合路径，按照绞合节距的参数阵列生成单根内芯的多股铜导体，注意绞合方向的一致性，避免导体结构出现应力集中的问题。完成单根内芯的导体部分之后，在工业电气布线、设备内部信号传输、配电回路搭建的实际场景里，这类多芯铜导体线缆是最常见的基础传导部件，不同颜色的绝缘内芯分别对应不同的回路相位或者信号通道，外层的黑色护套承担整体的机械防护、绝缘隔离作用，避免内部铜芯在敷设、使用过程中出现磨损、受潮、短路的问题。从结构设计的角度出发，首先要确定单根铜导体的绞合参数，多股细铜丝绞合的单芯导体相比单根硬铜丝，具备更好的抗弯折疲劳性能，适合设备活动部位的布线需求，比如机床拖链内部的走线、自动化设备移动模组的供电线路，反复弯折的工况下不容易出现导体断裂的故障。每一组铜导体外部挤塑的彩色绝缘层，厚度需要根据对应的耐压等级确定，常规低压控制回路的绝缘层厚度控制在0.4到0.8毫米区间，

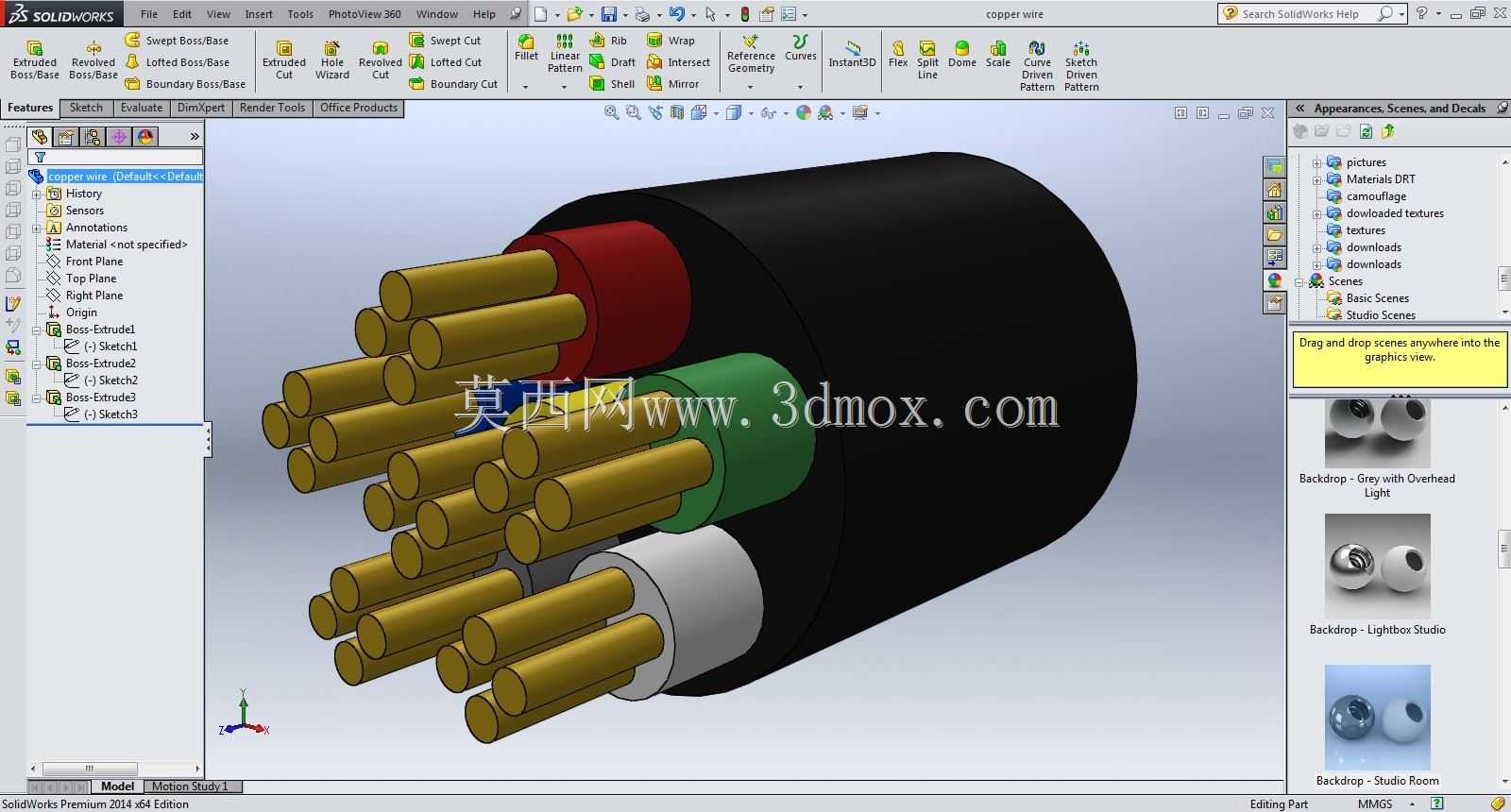

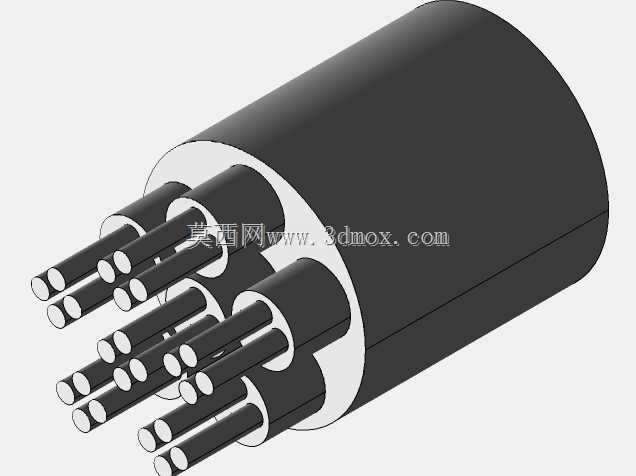

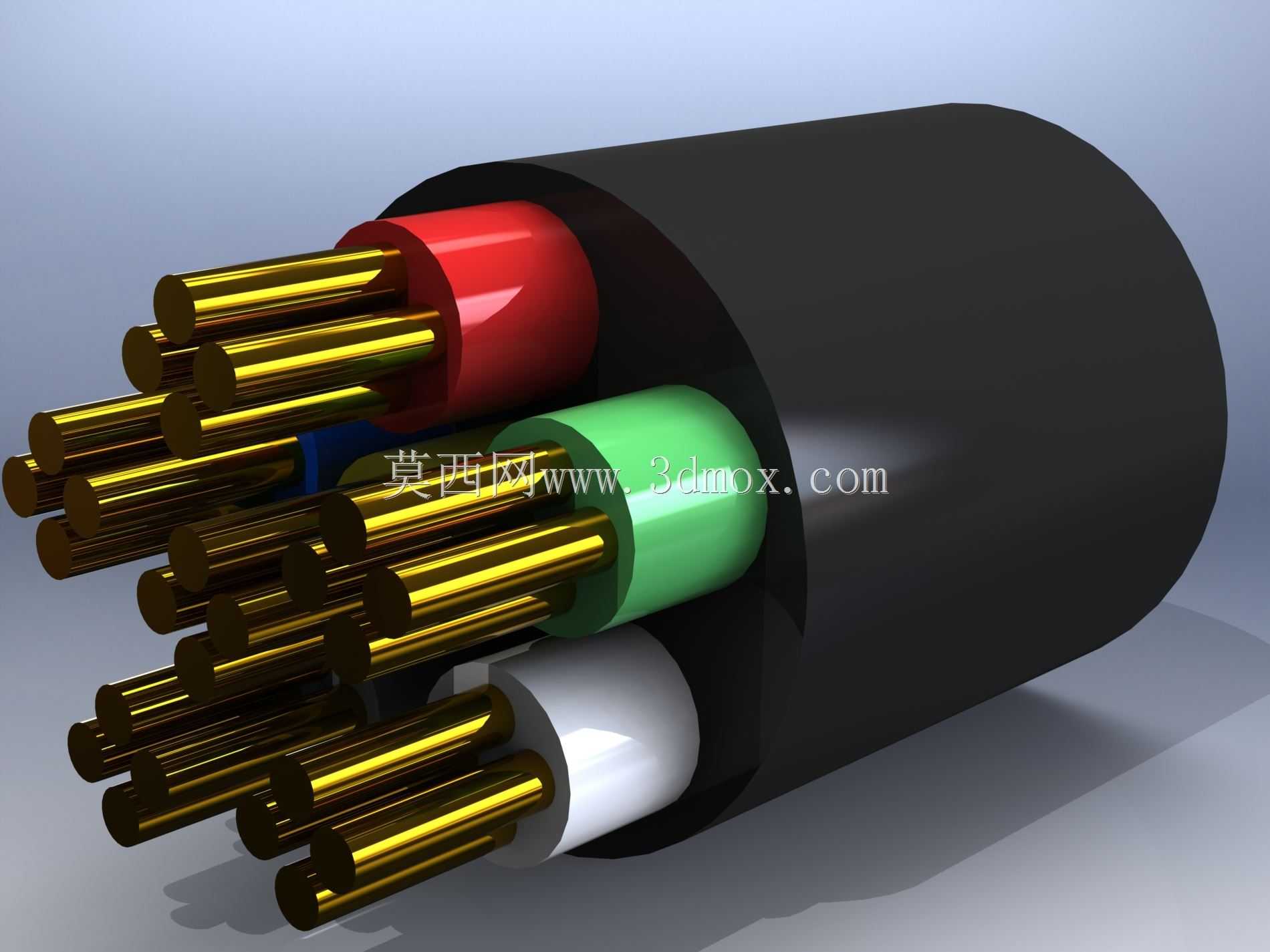

　　在导体外部通过偏移曲面或者扫描特征生成对应颜色的绝缘层，不同内芯的绝缘层分别赋予红、绿、白等不同的颜色属性，方便后续装配和实际使用时的回路区分。之后将三根带绝缘层的内芯按照等边三角形的排布方式进行成缆绞合，绞合节距要大于内芯自身导体的绞合节距，避免成缆过程中内芯绝缘层被过度挤压变形。成缆完成后，在整体芯线的外部生成外层的黑色护套，护套的内表面要和内芯绞合后的外轮廓保持合理的过盈配合量，模拟实际挤塑生产时护套和内芯紧密贴合的状态，同时保证护套外表面是光滑的圆柱面，符合实际产品的外观特征。从安装边界的角度考虑，这类线缆的外径由内芯数量、单芯导体截面积、绝缘层和护套厚度共同决定，选型时需要匹配对应的线卡、穿线护口、接线端子的尺寸，

　　比如线缆外径如果是10毫米，对应的穿线护口内径就要选择10到12毫米的规格，固定线卡的抱紧直径也要匹配线缆外径，避免固定时压伤护套或者固定不牢出现线缆滑动的问题。在设备内部布线时，多芯线缆的弯曲半径不能小于线缆外径的6倍，固定敷设的场景弯曲半径不能小于外径的4倍，建模时可以通过曲率检查验证线缆弯折后的曲率是否满足安装要求，避免实际布线时因为弯折过度导致绝缘层破损或者导体断裂。不同颜色的内芯在接线时要对应统一的线序定义，比如红色对应电源正极、绿色对应信号回路、白色对应电源负极，统一的线序定义可以减少设备装配、后期维护时的接线错误，提升布线作业的效率。这类铜芯线缆的导电性能由铜材的纯度决定，实际生产中一般采用无氧铜作为导体材料，

　　降低导体的直流电阻，减少大电流传输时的线损和发热，建模时虽然不需要体现材料的金相结构，但在结构设计时要保证导体的有效截面积满足载流量要求，比如1.5平方毫米的铜芯导体在常温环境下的载流量大概在10到15安培，设计时要根据回路的额定电流选择对应的导体截面积，避免长期过载运行导致线缆过热引发绝缘老化。外层护套的材料还要考虑使用环境的耐温、耐油、耐腐蚀要求，比如在机床设备内部有切削液飞溅的场景，护套要选用耐油的橡胶材质，在户外使用的场景则要添加抗紫外线的助剂，避免长期日晒导致护套开裂。建模过程中还要注意各层结构的装配间隙，导体和绝缘层之间、绝缘芯线和外护套之间都要保持紧密贴合的状态，不能出现明显的缝隙或者穿透的问题，还原实际产品的装配关系，方便后续做线缆的弯折仿真、布线干涉检查的时候，模型能够准确反映实际产品的形变特性。
