民用烟囱防鸟金属网罩结构设计

　　这款金属网罩主要适配民用建筑竖向排烟烟囱的出口端防护需求，在日常运维场景中，低层自建房、独栋民居的砖砌或金属烟囱长期处于露天开放状态，春秋季鸟类易在烟道内部筑巢，枯枝、羽毛等杂物堆积不仅会堵塞排烟通道，造成采暖炉、土灶燃烧时烟气倒灌，引发室内一氧化碳积聚的安全隐患，干燥的巢材接触高温烟气还存在引燃风险，此前不少运维人员需要借助登高梯攀爬到屋顶清理，作业面狭窄且临边作业风险高，这款网罩就是针对这类痛点设计的物理防护构件。

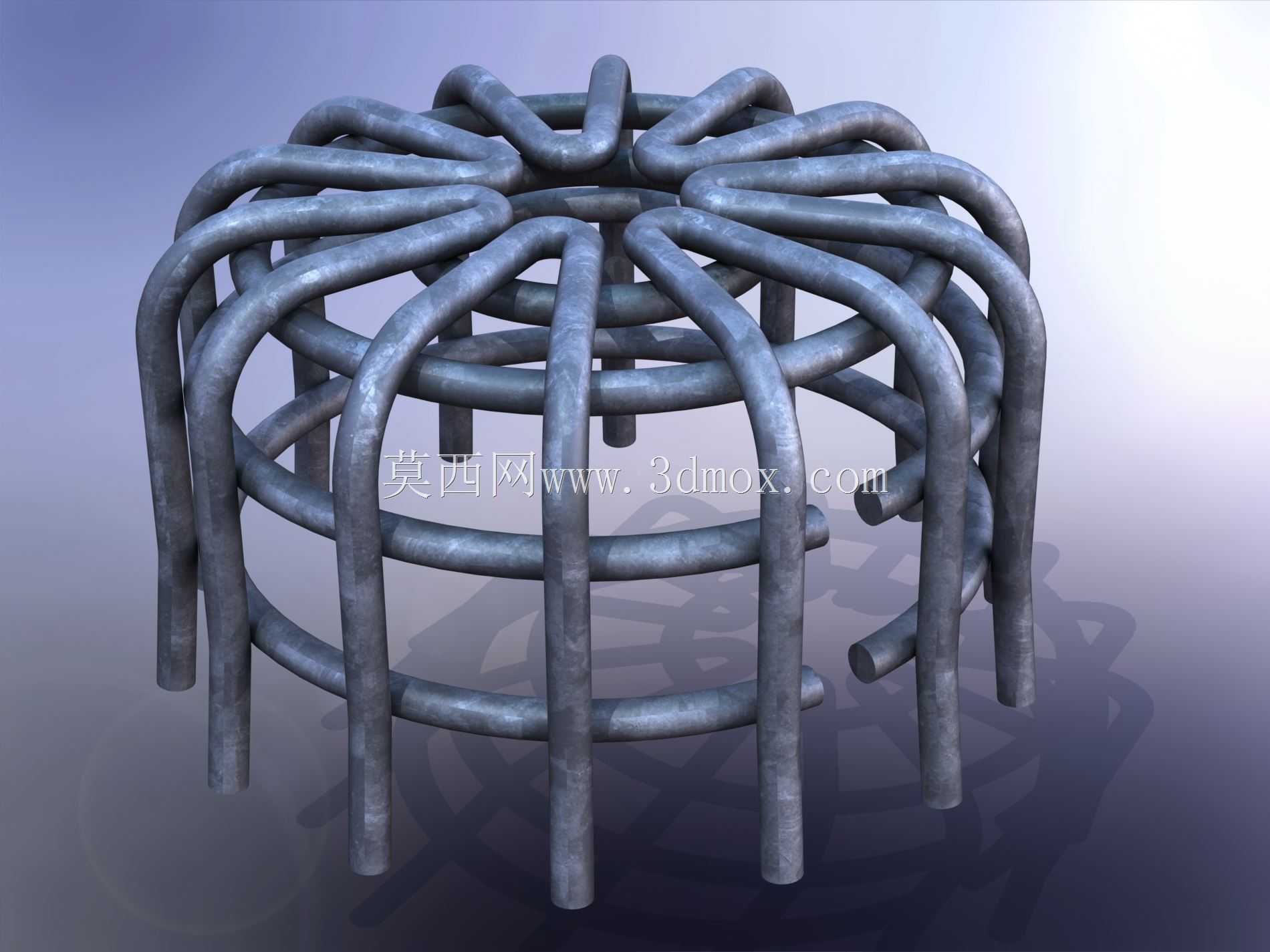

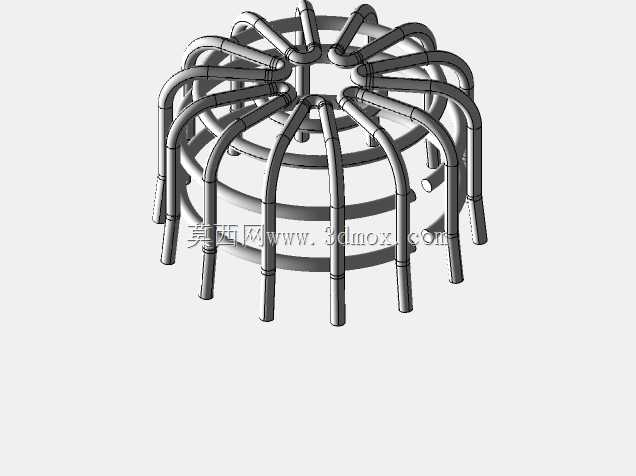

　　构件整体采用直径8mm的金属线材弯折焊接成型，整体轮廓为适配圆形烟囱出口的笼式结构，下部预留的直段插脚可直接嵌入烟囱出口内壁，安装时仅需施加轻微径向压力收拢插脚段，对准管口后松开即可依靠线材自身的弹性张力撑紧在管壁内侧，无需额外打膨胀螺栓或焊接固定，单人在屋面即可完成安装作业，后期检修拆卸也十分便捷。网罩的上部采用多段连续弯折的线材交错排布，所有弯折处均做了圆弧过渡处理，没有尖锐的外凸棱角，既避免安装时划伤作业人员，也不会对停留的鸟类造成额外伤害，仅通过物理阻隔的方式阻挡鸟类进入烟道内部，同时交错的线材之间预留了足够的通风间隙，不会对烟囱的排烟效率造成明显影响，经实测通风有效通流面积超过烟囱出口截面积的85%，即使在采暖季满负荷排烟状态下，也不会产生额外的烟气阻力。

　　从结构设计逻辑来看，这款网罩没有采用传统的平面格栅或直条笼结构，而是选择了交错缠绕式的弯折构型，一方面是因为8mm直径的线材自身具备足够的结构强度，交错缠绕的节点处采用满焊固定后，整体形成稳定的空间桁架结构，抗风载能力更强，在沿海或高海拔大风区域，也不会出现线材变形、焊点开裂的情况；另一方面，这种交错缠绕的结构不存在规则的大尺寸空隙，能够阻挡麻雀、椋鸟等常见的小型筑巢鸟类钻入，同时也能拦截屋顶飘落的树叶、塑料袋等轻质杂物，避免杂物掉入烟道造成堵塞。设计过程中也充分考虑了长期户外使用的耐候性需求，金属线材可根据使用场景选择镀锌材质或304不锈钢材质，焊接处做打磨抛光处理后喷涂防锈涂层，能够适应酸雨、高低温交替的户外环境，使用寿命可达十年以上，无需频繁更换维护。

　　在安装边界适配方面，这款网罩的下部插脚段具备一定的弹性调节余量，可适配一定直径公差范围内的圆形烟囱出口，无需针对每个项目单独定制尺寸，通用性较强；网罩整体高度控制在合理范围内，安装后不会突出屋面过高，不会影响建筑屋面的整体观感，也不会在屋面检修时造成额外的磕碰阻碍。不同于市面上常见的薄铁皮冲压烟囱罩，这款全金属线材焊接的网罩不存在锈蚀穿孔、大风天气易被吹落的问题，结构冗余度充足，即使受到屋面坠物的轻微撞击，也仅会产生局部小变形，不会整体失效，日常使用过程中仅需每年定期检查一次焊点牢固度，清理表面积聚的灰尘杂物即可，运维成本极低。

　　从实际使用反馈来看，这类防护网罩安装后，能够彻底解决鸟类在烟囱内筑巢的问题，大幅减少烟道堵塞的运维频次，降低登高清理作业的安全风险，同时不会对排烟效果造成负面影响，适配各类民用燃煤、燃木采暖烟囱以及小型商用建筑的竖向排烟出口，是一款实用性极强的烟道末端防护构件。建模过程中对每一段线材的弯折半径、焊接节点位置都做了精准还原，所有弯折处的曲率都符合实际线材冷弯加工的工艺要求，没有出现工艺无法实现的极端弯折角度，模型可直接用于生产下料参考，也可作为同类防护构件设计的结构参考模板，帮助设计人员快速调整尺寸适配不同规格的烟囱出口需求。
