幕墙清洁配套车窗清洗摇篮导轨结构

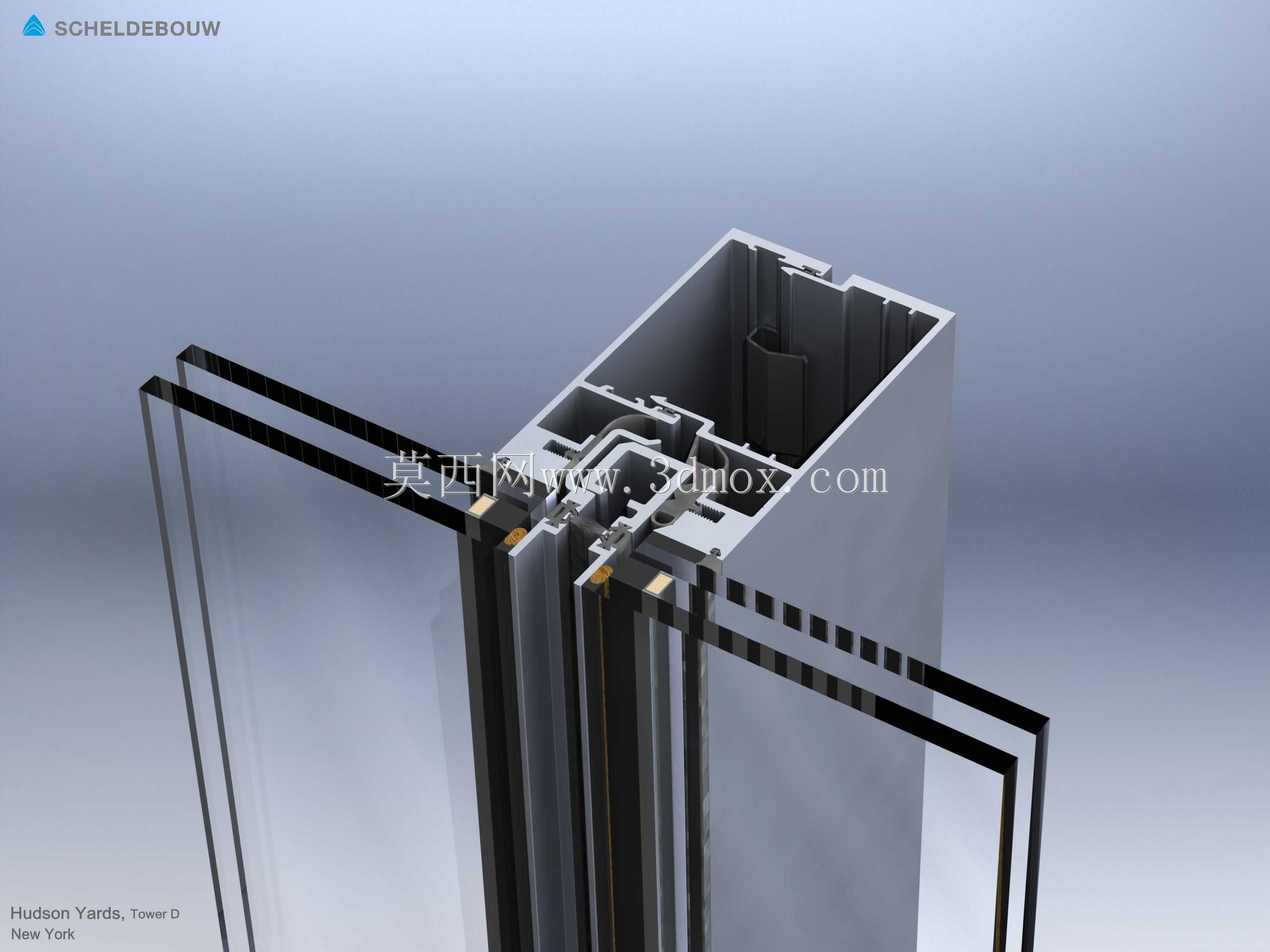

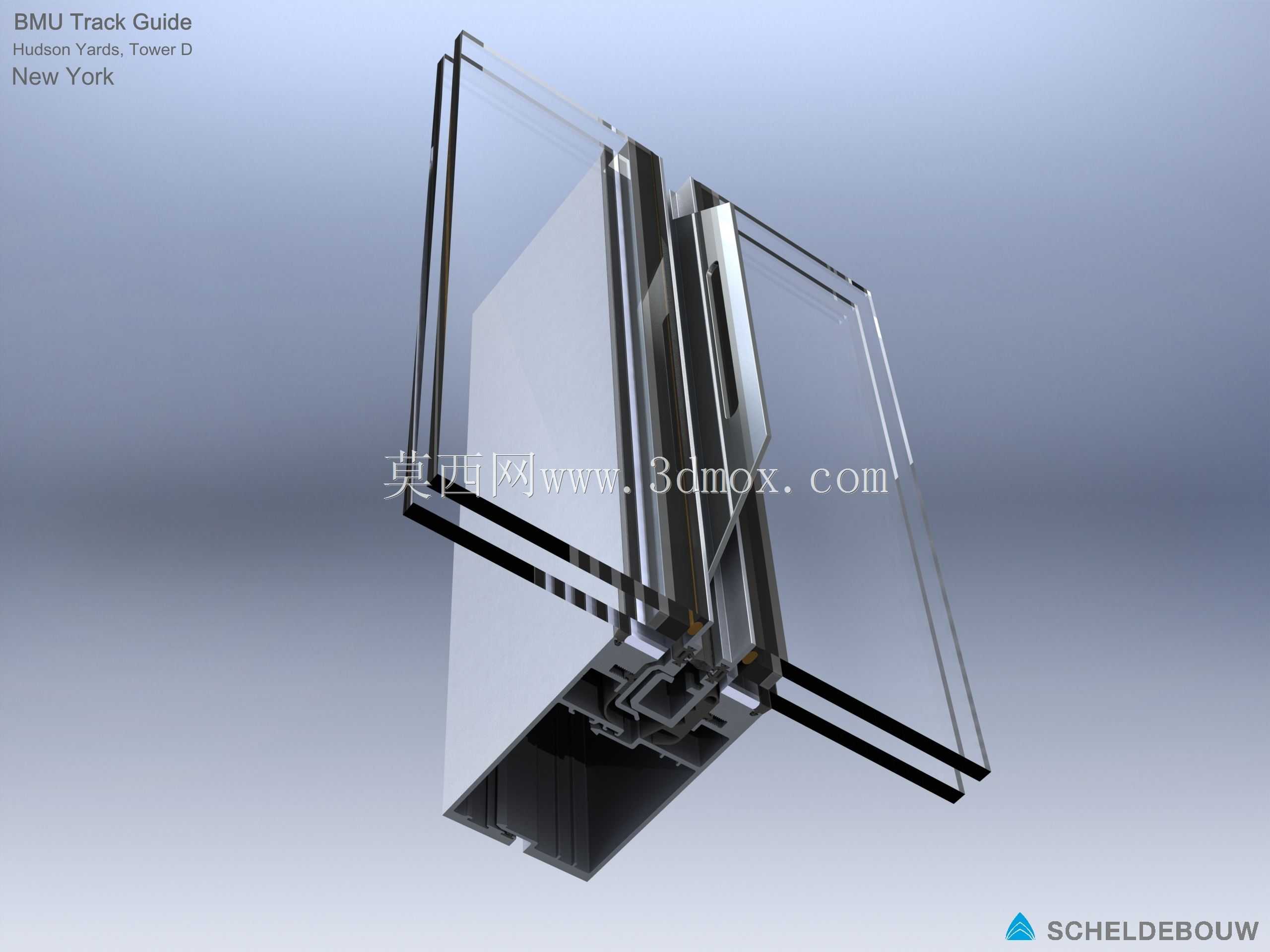

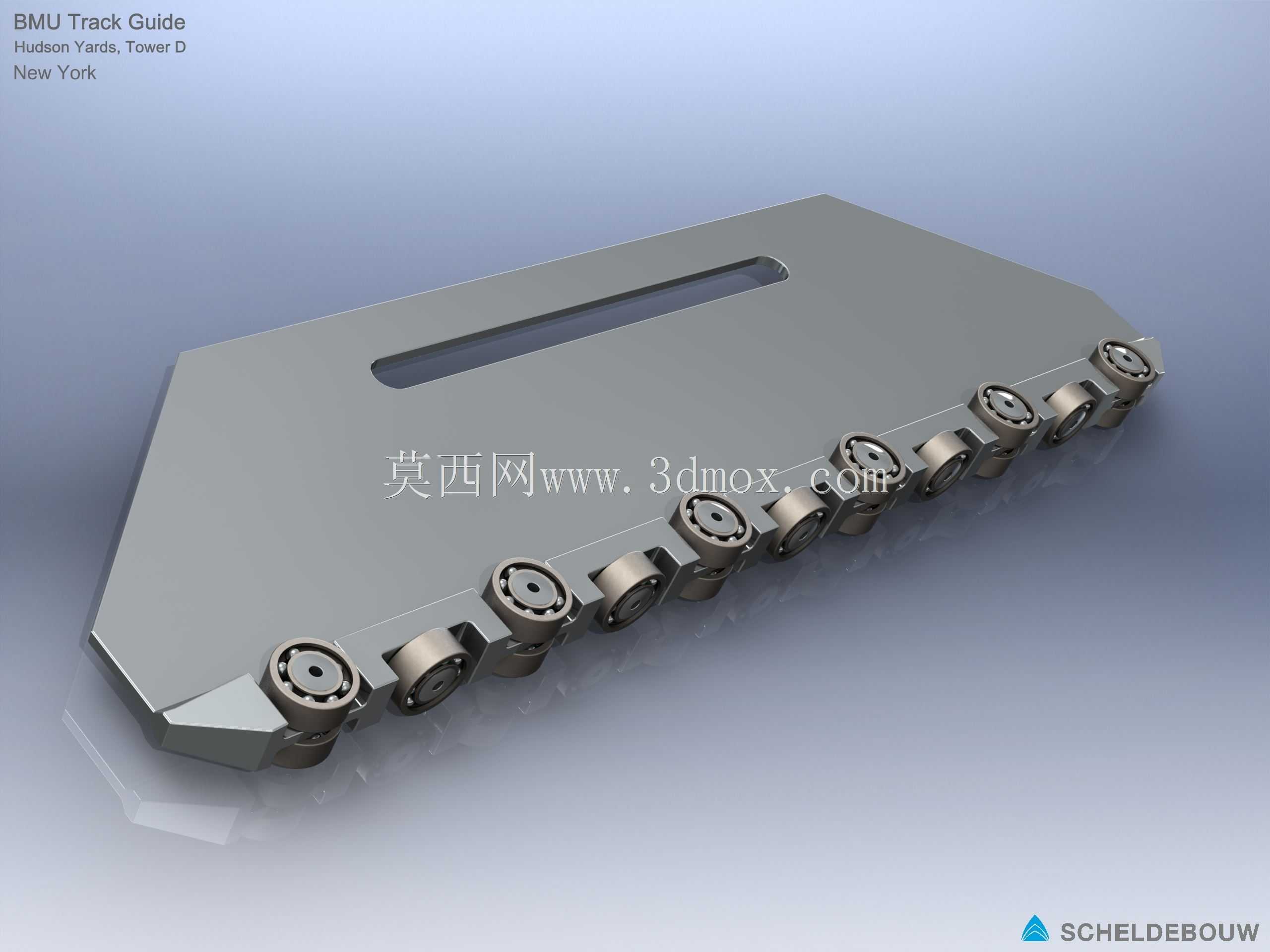

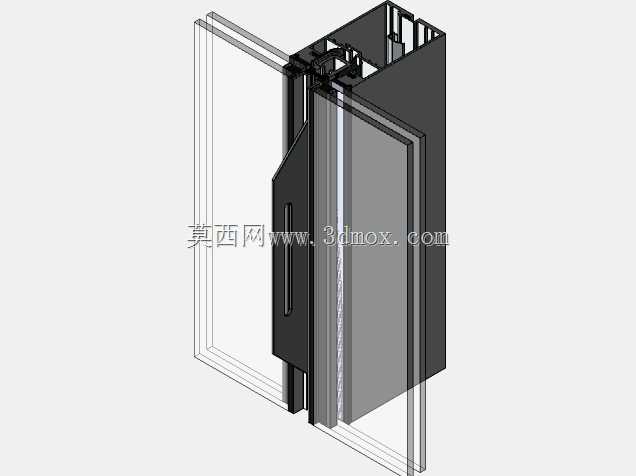

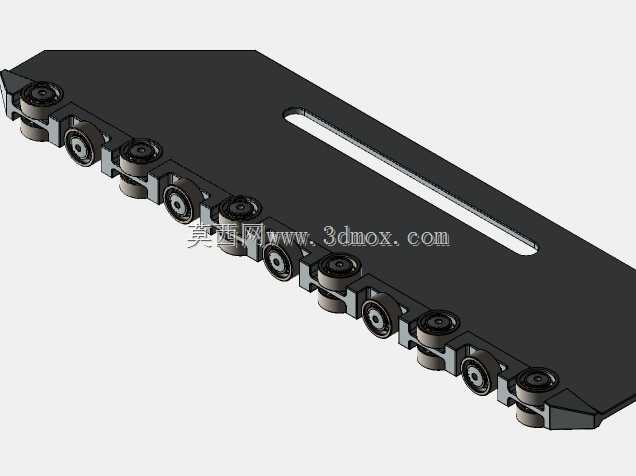

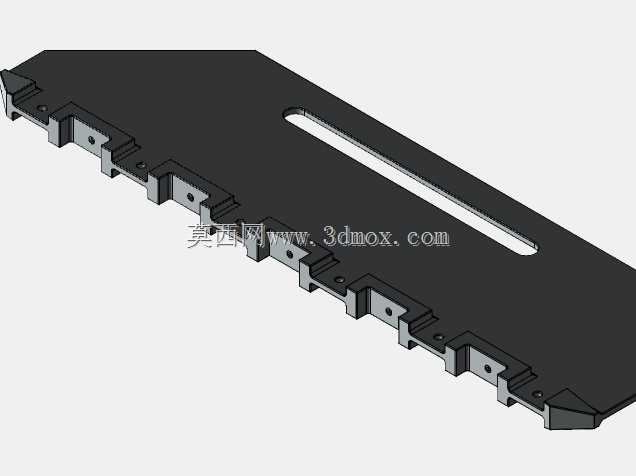

　　在超高层玻璃幕墙运维场景中，传统吊篮式清洁设备存在悬挂晃动大、受风载影响偏移量高、作业定位精度不足的问题，尤其是针对单元式幕墙竖框内置轨道的配套清洁方案，一直是高空清洁设备适配的难点。这款导轨结构正是为适配幕墙竖框内置轨道、承载车窗清洗摇篮上下移动而设计的导向承载部件，区别于常规外露式吊装导轨，它完全嵌入幕墙竖框的预留腔体内，无需额外在幕墙外立面加装附属构件，不会破坏幕墙外立面的整体平整度与防水密封结构。从结构功能来看，该导轨主体采用一体化铣削成型的承载板结构，板体边缘做了斜切导向处理，在摇篮初始入轨阶段，斜切面可以引导滚轮组顺利卡入轨道腔，避免硬碰撞导致的滚轮卡滞或板体变形。沿板体长度方向排布的多组滚轮组件，

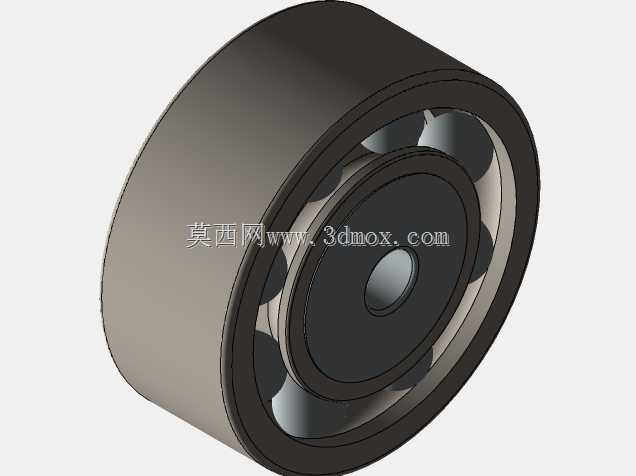

　　每组滚轮都采用带轴承的双轮缘结构，轮缘与竖框内置轨道的两侧导向面贴合，既可以承受垂直方向的摇篮载荷，也能抵消高空风载带来的水平方向侧向力，防止摇篮在升降过程中出现脱轨风险。板体中部开设的长条形槽孔，一方面是用于和清洗摇篮的连接架进行安装固定，长槽的设计可以吸收安装过程中的位置公差，适配不同规格摇篮连接架的孔位偏差，另一方面也能减少导轨自身的重量，降低竖框轨道的承载负荷，同时减少材料用量控制加工成本。设计阶段首先要匹配幕墙竖框的内腔尺寸，导轨整体宽度要小于竖框内腔的净宽度，预留2-3mm的装配间隙，避免温度变化导致的型材热胀冷缩卡滞导轨；导轨的厚度要匹配竖框内腔的深度，保证滚轮装入后，轮缘完全卡入轨道的导向槽内，不会出现脱出的情况。

　　滚轮的排布间距经过载荷计算确定，相邻滚轮的间距控制在100-120mm之间，保证在摇篮满载清洁工具与作业人员的工况下，每个滚轮承受的载荷在轴承额定动载荷的30%以内，预留足够的安全余量，同时避免滚轮排布过密导致的运行阻力增大。导轨的入轨端做了30度的倒角导向，配合端部的圆弧过渡，即使摇篮在初始对接时存在5mm以内的位置偏差，也能顺着倒角顺利滑入轨道，降低高空作业时的对接难度，作业人员无需反复调整摇篮位置就能完成入轨操作。在实际运行过程中，导轨随清洗摇篮一同沿竖框内置轨道上下移动，滚轮沿轨道导向面滚动，相比滑动式导轨结构，滚动摩擦的运行阻力降低70%以上，配套的升降驱动机构可以选用更小功率的驱动电机，减少设备整体重量。

　　同时导轨板体的平面度控制在0.1mm/100mm以内，保证所有滚轮都能均匀贴合轨道面，不会出现个别滚轮悬空受力不均的情况，延长滚轮轴承的使用寿命。针对幕墙清洁的作业环境，导轨的所有金属构件都做了硬质阳极氧化表面处理，具备耐雨水腐蚀、耐清洁剂腐蚀的能力，滚轮采用聚氨酯包胶材质，既不会刮伤幕墙竖框的阳极氧化表面，也能在运行时降低噪音，减少高空作业的噪声污染。安装边界方面，导轨与清洗摇篮的连接采用螺栓穿过中部长槽的固定方式，连接螺栓的头部沉入槽内，不会突出板体表面与竖框内腔发生干涉；导轨的两端都安装有缓冲挡块，当摇篮运行到轨道上下极限位置时，挡块与竖框内的限位块接触，吸收冲击载荷，防止硬碰撞损坏结构。在适配不同高度的幕墙建筑时，该导轨可以采用分段拼接的方式延长长度，拼接处采用定位销保证拼接后的平面度与直线度，拼接间隙控制在0.5mm以内，不会影响滚轮的顺畅通过。相比传统的外挂式清洁设备导向结构，这种内置式导轨结构完全隐藏在幕墙竖框内部，外立面没有任何突出构件，不会影响建筑的外观效果，同时也避免了外挂构件长期暴露在户外出现的锈蚀、脱落风险，提升了高空作业的安全性。在日常运维过程中，只需要定期给滚轮轴承加注润滑脂，检查滚轮的磨损情况，无需对导轨主体进行特殊维护，运维成本远低于传统的吊装导向结构。
