3.5mm三段式音频连接插头带线结构

　　日常接触到的音频传输场景里，这类3.5mm规格的三段式音频插头是覆盖范围极广的接插部件，从台式机前置音频面板、便携音频播放器、老旧功能机到多媒体有源音箱、头戴式有线耳机的输入接口，都能见到它的应用身影。它的核心作用是完成模拟音频信号的低损耗导通，把前端设备输出的左右声道音频信号、公共接地回路通过插针与接口弹片的紧密接触，稳定传递到后端发声设备，避免信号传输过程中出现串扰、接触不良导致的杂音或者声道缺失问题。

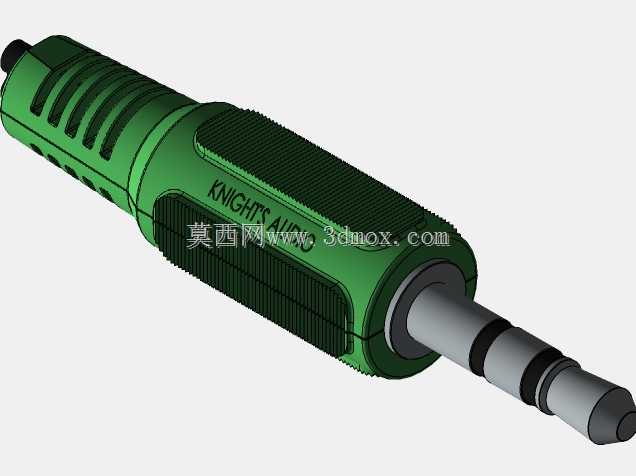

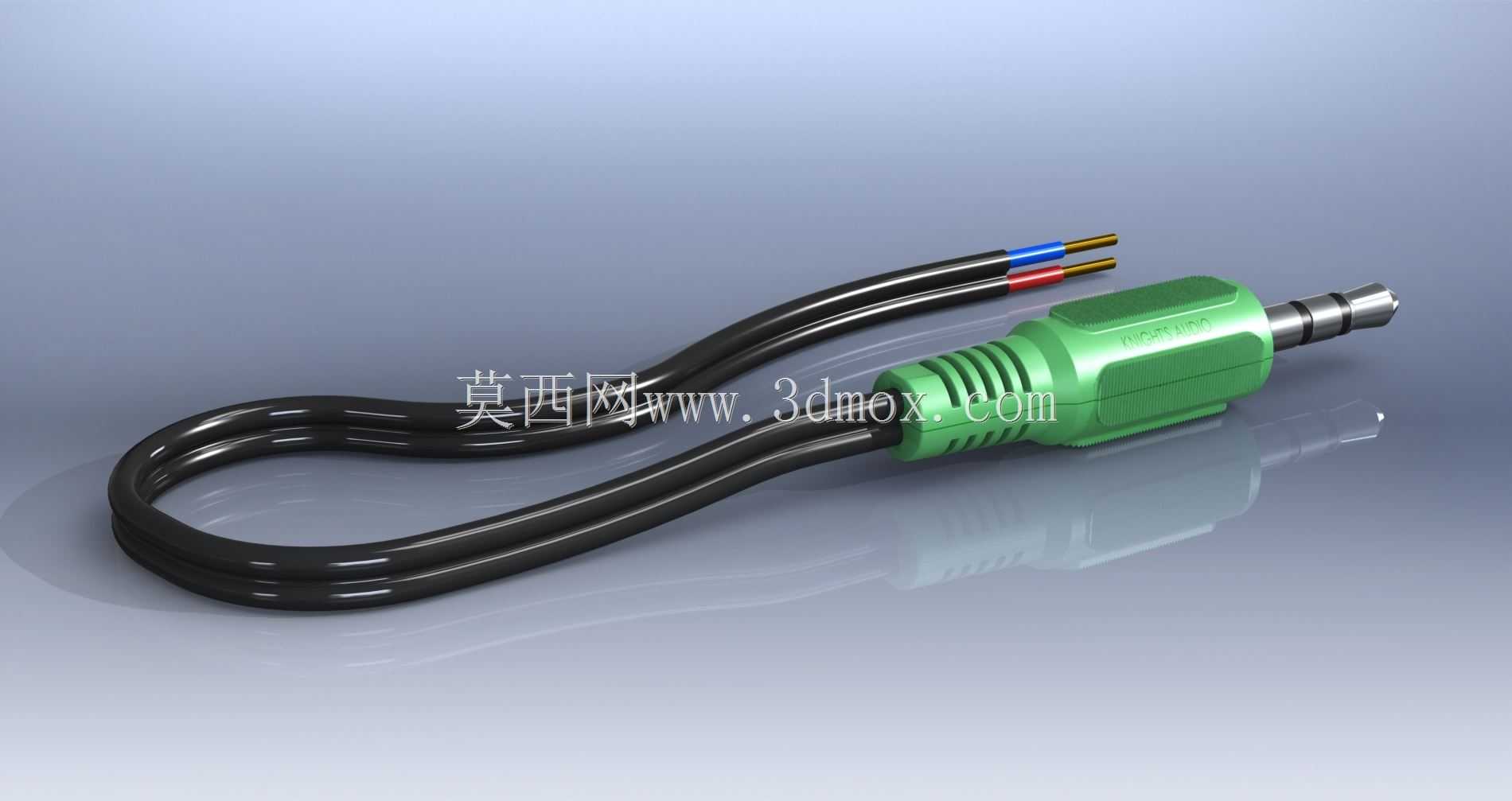

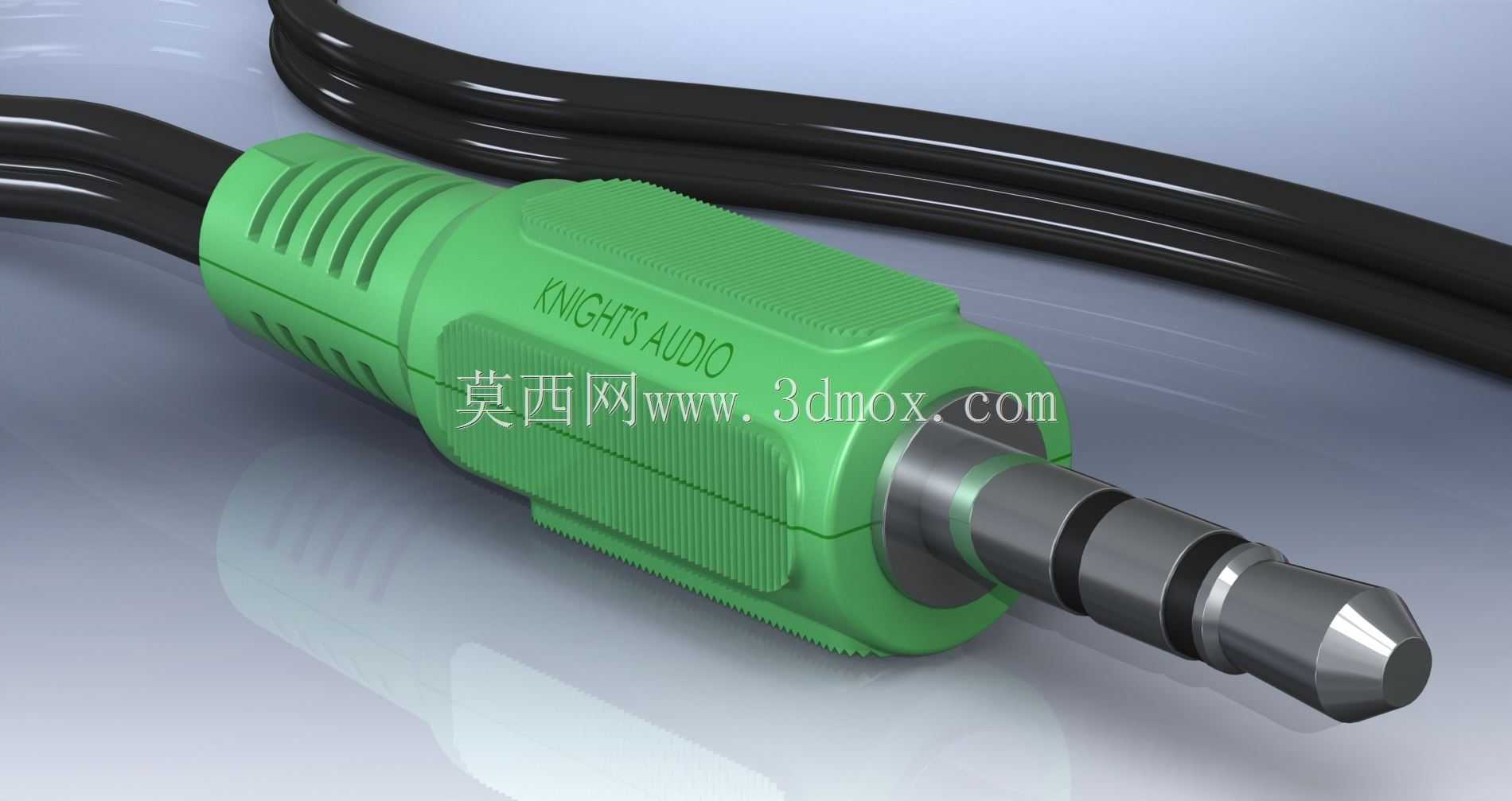

　　从结构设计逻辑来看，这款插头采用三段式金属接触极设计，最前端的接触段对应左声道信号，中间段对应右声道信号，最靠近绝缘基座的段为公共接地端，每两段金属极之间都用黑色绝缘隔圈做物理隔离，杜绝不同信号回路之间的短路问题。金属插针部分做了圆角过渡处理，插入接口时能顺着接口内的导向斜面顺滑推入，不会刮伤接口内部的镀金弹片，长期插拔后也能保持接触压力稳定。插头尾部的绿色注塑基座做了多道环形防滑槽，既方便用户插拔时手指发力，也能增强内部线芯与注塑层的结合力，避免线材被拉扯时线芯与焊盘直接脱焊断裂。

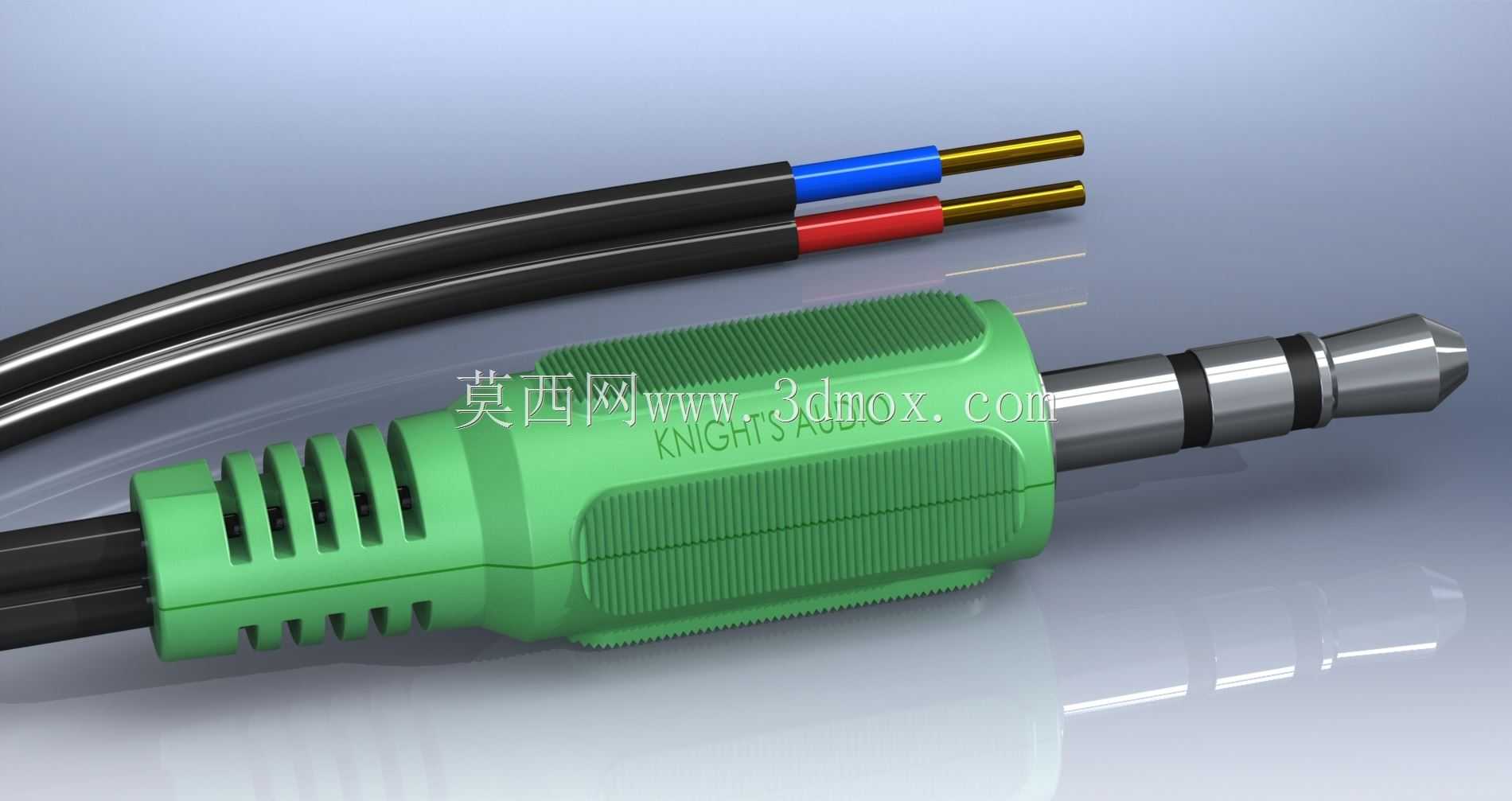

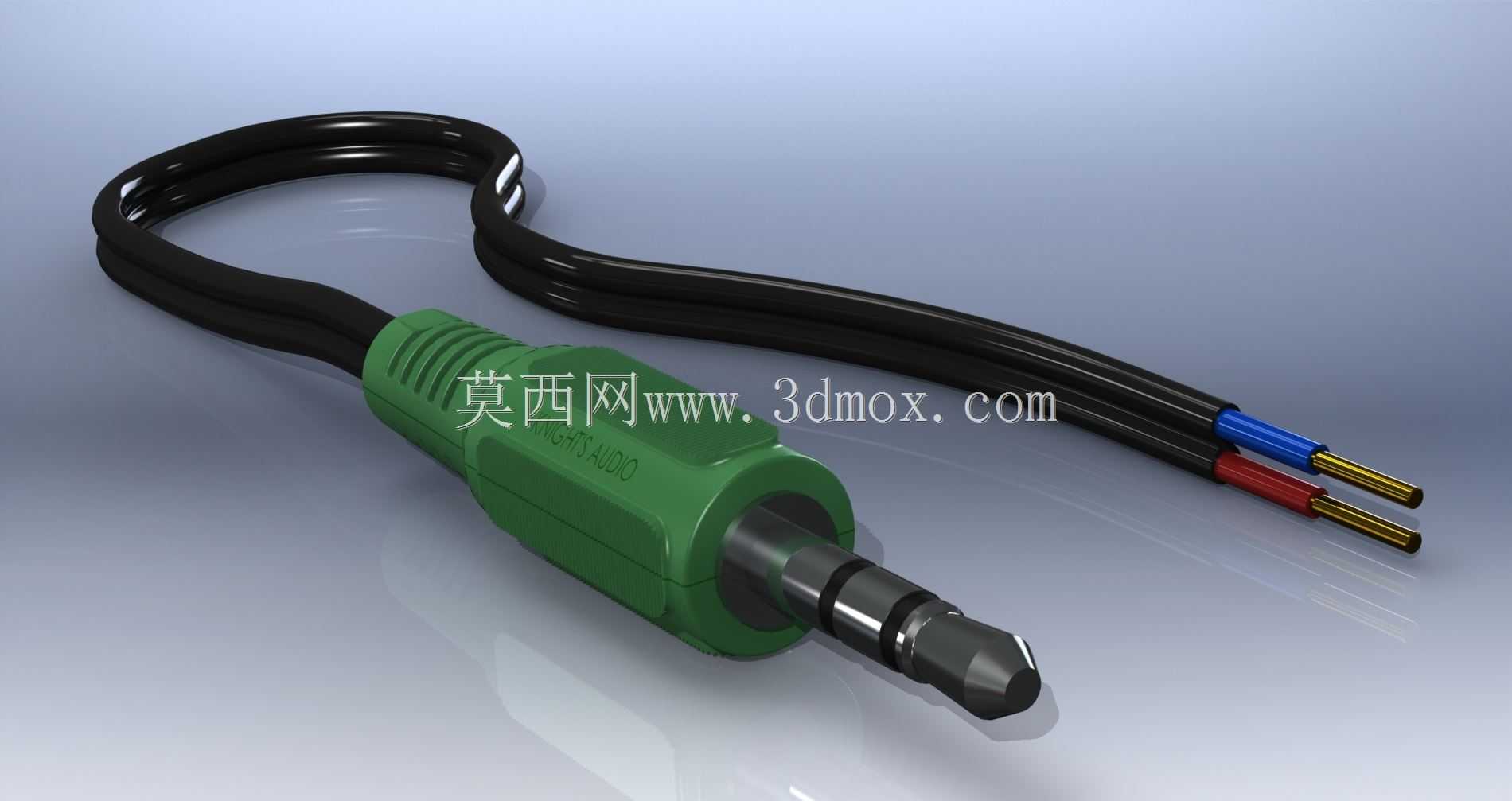

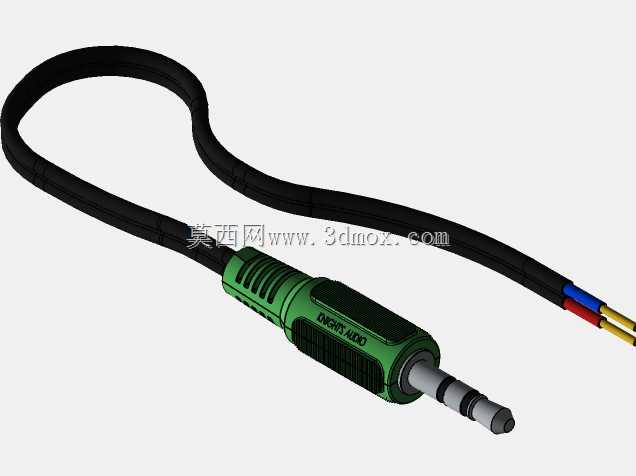

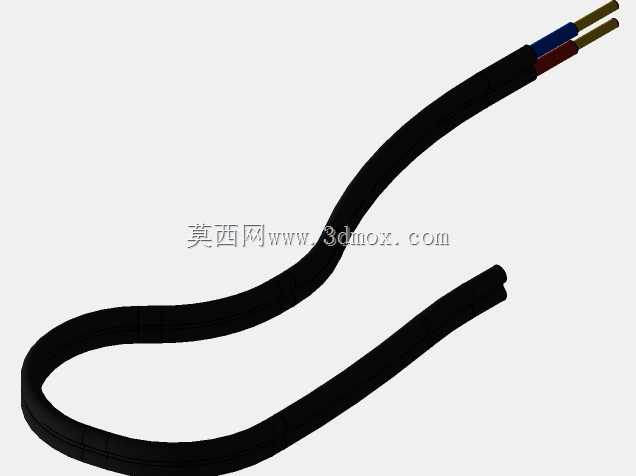

　　配套的线材部分采用双芯独立屏蔽结构，每根信号芯线外层都包裹绝缘层，分别对应红、蓝两种颜色做线序区分，生产焊接时可以快速对应声道焊盘，减少接线错误的概率。线材外被选用柔性PVC材质，在经常弯折的使用场景下，比如用户频繁调整耳机位置、插拔插头时线材随角度摆动，外被不会出现明显的白化开裂现象，内部铜芯也不会因为反复弯折出现金属疲劳断芯的问题。插头注塑基座与线材衔接的位置做了锥度过渡的应力释放结构，比常规直上直下的衔接结构抗弯折寿命提升40%以上，能承受日常使用中上千次的弯折拉扯而不出现线芯外露的问题。

　　从安装适配边界来看，这款插头的金属插针直径严格遵循3.5mm音频接口的通用公差要求，插针有效接触长度控制在14mm左右，能适配市面上绝大多数标准3.5mm音频母座，插入后不会出现插得过深顶坏母座内部结构、或者插得过浅接触不到弹片的问题。插头注塑基座的最大外径控制在8mm以内，即使设备的音频接口周围有凸起的外壳结构，比如部分台式机机箱前置面板的接口 recess 设计、部分轻薄本的接口下沉布局，也能顺利插入到底，不会被周边结构干涉。尾部引出的线材外径为3.2mm，适配常规的线卡、护线套尺寸，做整机组装时可以顺利穿过设备外壳上的过线孔，不需要额外扩孔处理。

　　在实际工程选型过程中，这类插头的接触电阻是核心考量指标，设计时金属插针表面采用镀镍处理，基础接触电阻控制在30mΩ以内，即使经过5000次插拔循环后，接触电阻上升幅度也不会超过20mΩ，能保证音频信号传输过程中不会因为接触电阻过大出现信号衰减、底噪升高的问题。绝缘部分采用ABS工程塑料注塑成型，绝缘电阻大于100MΩ，能有效避免不同信号极之间的漏电串扰，即使在相对湿度达到80%的使用环境下，也不会出现绝缘性能下降的问题。焊接端的焊盘做了镀锡处理，手工焊接或者波峰焊时上锡速度快，不会出现虚焊、假焊的问题，适合批量生产线的组装作业。

　　很多人在做音频相关设备的结构设计时，容易忽略插头尾部的应力释放长度，这款设计把应力释放段的长度控制在15mm，刚好覆盖线材弯折时的应力集中区域，用户握持插头插拔时，手指不会直接捏到线材与基座的衔接位置，进一步降低了线材被弯折断裂的风险。插针最顶端做了半球形导向头，插入母座时不需要刻意对准角度，稍微倾斜一点也能顺着导向结构滑入母座内部，对日常使用的容错率更高，不会因为用户盲插导致插针弯折、母座弹片变形的问题。
