适配30毫米管径柔性真空固定吸盘结构

　　日常做水族配套设备结构设计时，经常会遇到需要把圆柱类管件固定在光滑玻璃壁面的需求，这款吸盘结构就是针对这类场景开发的固定组件，核心适配外径30毫米的圆管，最常见的使用场景就是把鱼缸加热棒、增氧管路、进出水管件固定在鱼缸内壁，避免管件移位、滑落或者直接接触缸底造成的加热不均、管路弯折问题。

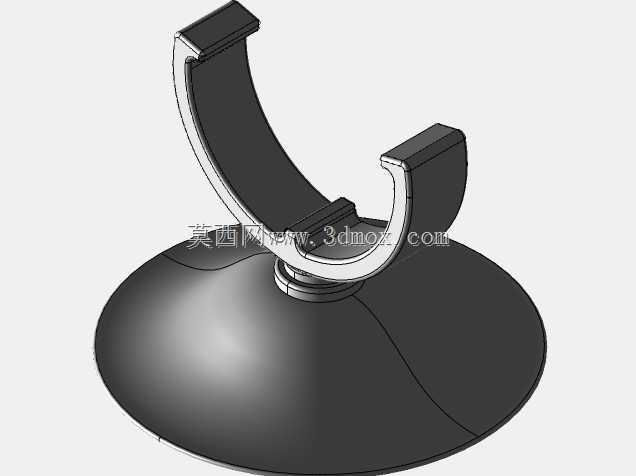

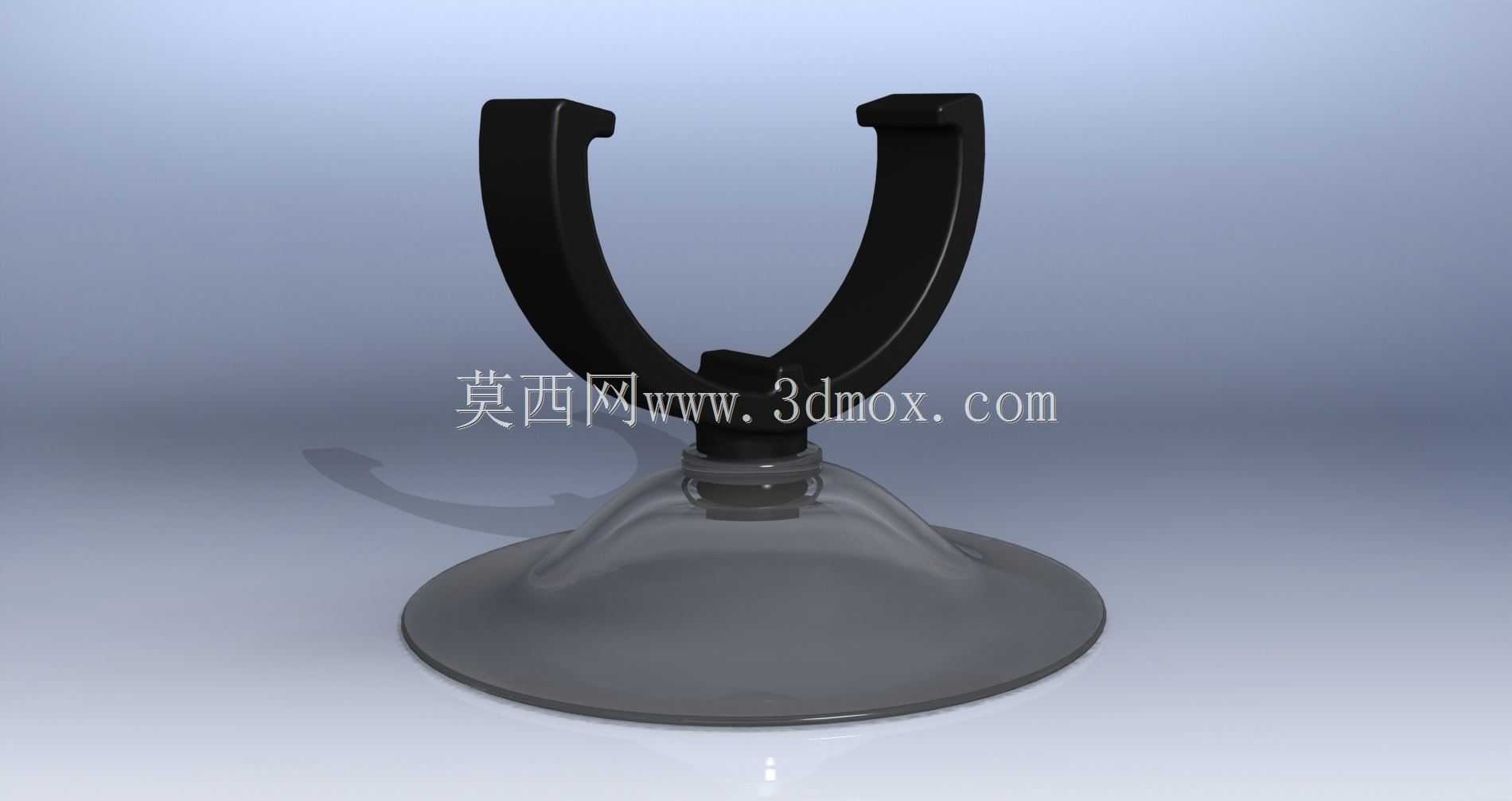

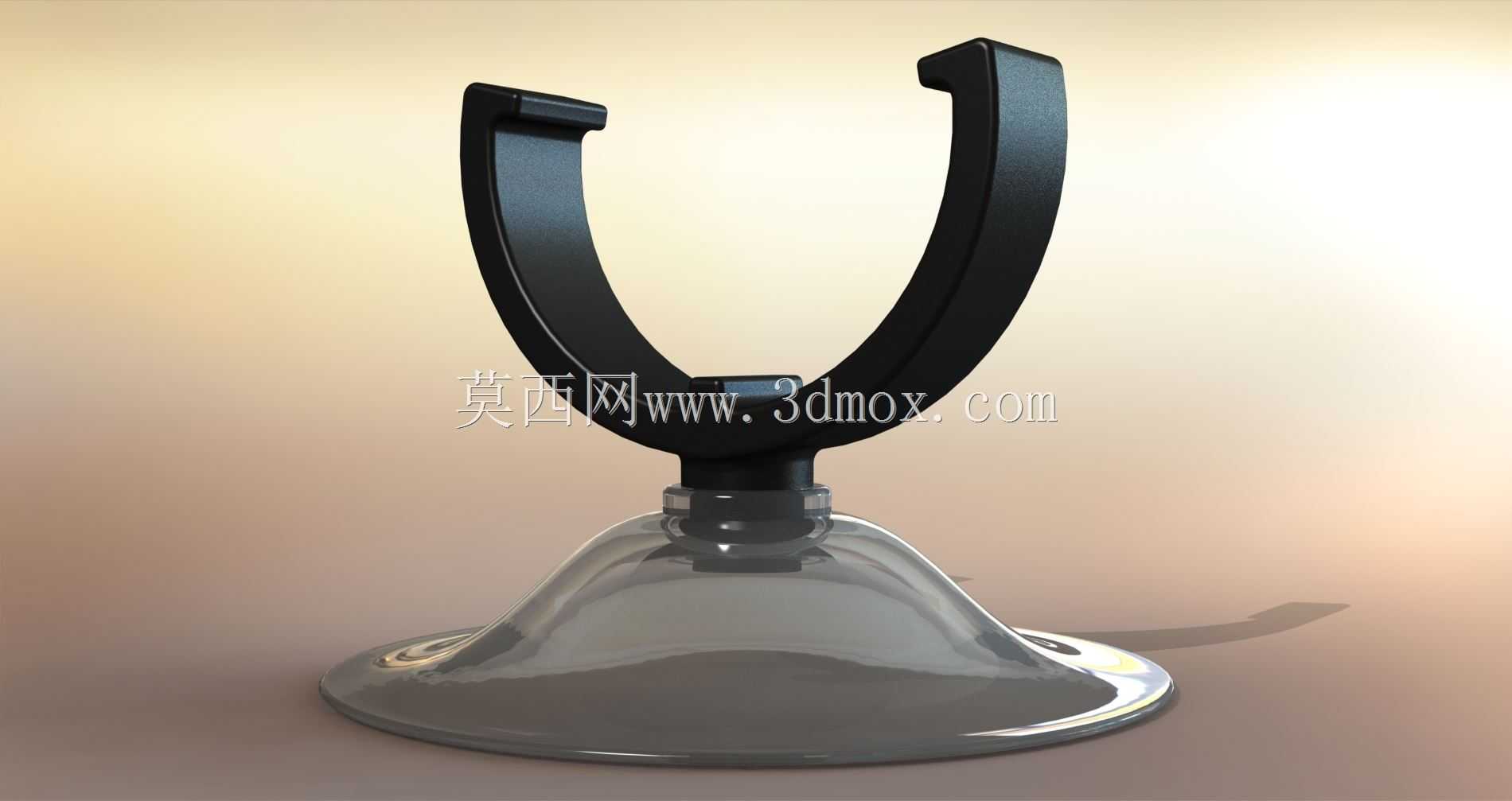

　　从结构拆分来看，整个组件分为下部的柔性吸盘主体和上部的U型管卡两个功能部分，两部分通过根部的卡接结构连为一体，不需要额外的紧固件就能完成组装。下部的吸盘采用常规的真空吸附结构设计，盘面边缘做了薄化处理，按压排出盘面与光滑壁面之间的空气后，就能依靠内外压差牢牢贴附在玻璃、亚克力、光滑瓷砖这类平整致密的壁面上，盘面的锥面过渡结构能在吸附时让边缘均匀受压，避免局部起翘导致的漏气失效，日常使用中只要壁面没有明显的凹凸划痕、油污杂质，单次吸附就能维持较长时间的固定力，不需要频繁重新按压固定。上部的U型管卡开口尺寸做了微小于30毫米的过盈设计，依靠材料本身的弹性把管件卡入卡槽后，就能限制管件的径向窜动，卡槽内侧没有做额外的防滑齿，避免硬齿划伤PVC、玻璃这类常见管件的外壁，U型的两个臂做了等厚的加强处理，卡入管件时不会因为长期受力出现臂部向外张开的塑性变形，能持续保持对管件的抱紧力。

　　设计这款结构的时候，首先要考虑的是材料选型的匹配性，下部吸盘需要用邵氏硬度偏低的柔性材料，保证按压时能充分变形排走空气，同时贴合壁面的微观不平整，减少漏气的概率；上部的管卡部分需要兼顾一定的弹性和结构强度，硬度要比吸盘盘面稍高，避免卡入管件后出现过度变形导致固定失效，两部分的连接位置做了环形的卡槽限位，装配时直接把管卡根部的凸台压入吸盘顶部的安装孔就能完成固定，不需要粘接或者螺丝锁紧，装配效率很高，也适合小规模量产的注塑加工工艺。

　　从安装边界来看，整个吸盘吸附后占用的壁面投影为圆形，盘面直径要大于上部管卡的整体宽度，保证吸附力足够支撑装满水的管件重量，不会因为管件的重量导致吸盘侧翻脱落；管卡的中心高度经过测算，卡入30毫米管件后，管件外壁和吸附壁面之间会留出几毫米的间隙，避免管件直接贴在玻璃壁面上，给加热棒这类需要周围水体对流的设备留出足够的水流空间，不会因为贴壁导致局部热量堆积。实际使用中除了水族场景，这类结构也可以拓展到其他需要临时固定圆柱管件的光滑壁面场景，比如展架上的走线固定、光滑台面上的小型管路定位，只要是适配管径范围内的光滑圆管，都可以用这个结构实现无打孔的快速固定，不需要在壁面上钻孔或者粘贴胶层，拆除后也不会在壁面残留胶痕，挪动位置时只需要掀起吸盘边缘让空气进入盘面就能轻松取下，不会损伤壁面涂层。

　　做三维建模的时候，要特别注意吸盘薄边的厚度过渡，不能出现壁厚突变的位置，不然注塑生产时容易出现缩痕、应力集中的问题，导致吸盘容易开裂；U型管卡的开口处做了小的倒角导向，安装管件时不需要刻意对准，稍微用力就能把管件滑入卡槽，降低用户的安装难度；连接位置的卡接结构要做拔模角度处理，方便注塑件脱模，同时卡接的过盈量要控制在合理范围，既不会因为过盈太小导致管卡和吸盘脱落，也不会因为过盈太大导致装配时把吸盘安装孔撑裂。整个结构没有复杂的曲面或者特殊加工要求，常规的注塑模具就能生产，零件数量少，后期维护更换成本很低，单个吸盘失效后直接替换新的组件即可，不需要更换配套的管件，适配性很强。
