带气压监测的真空玻璃吸盘结构设计

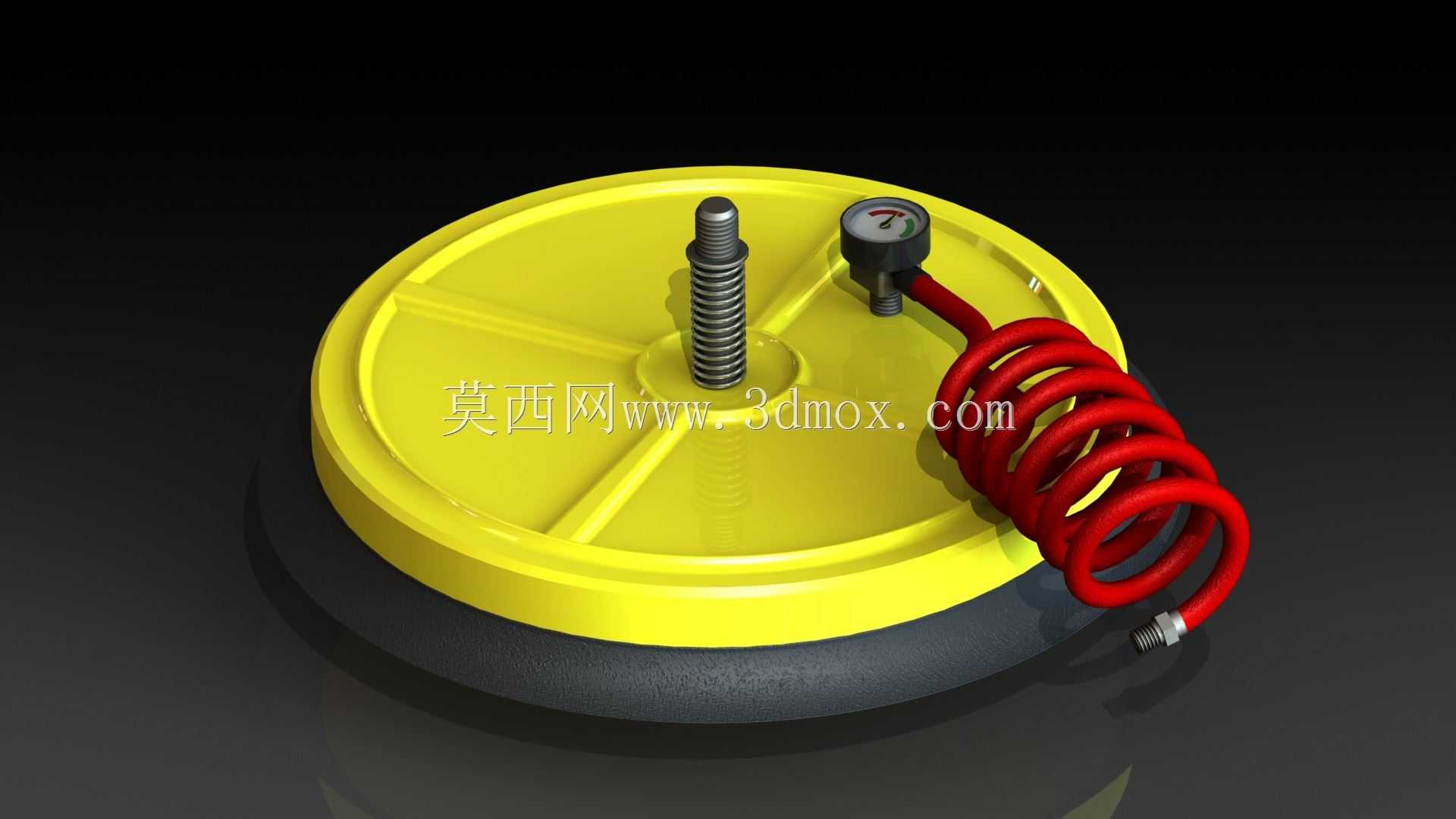

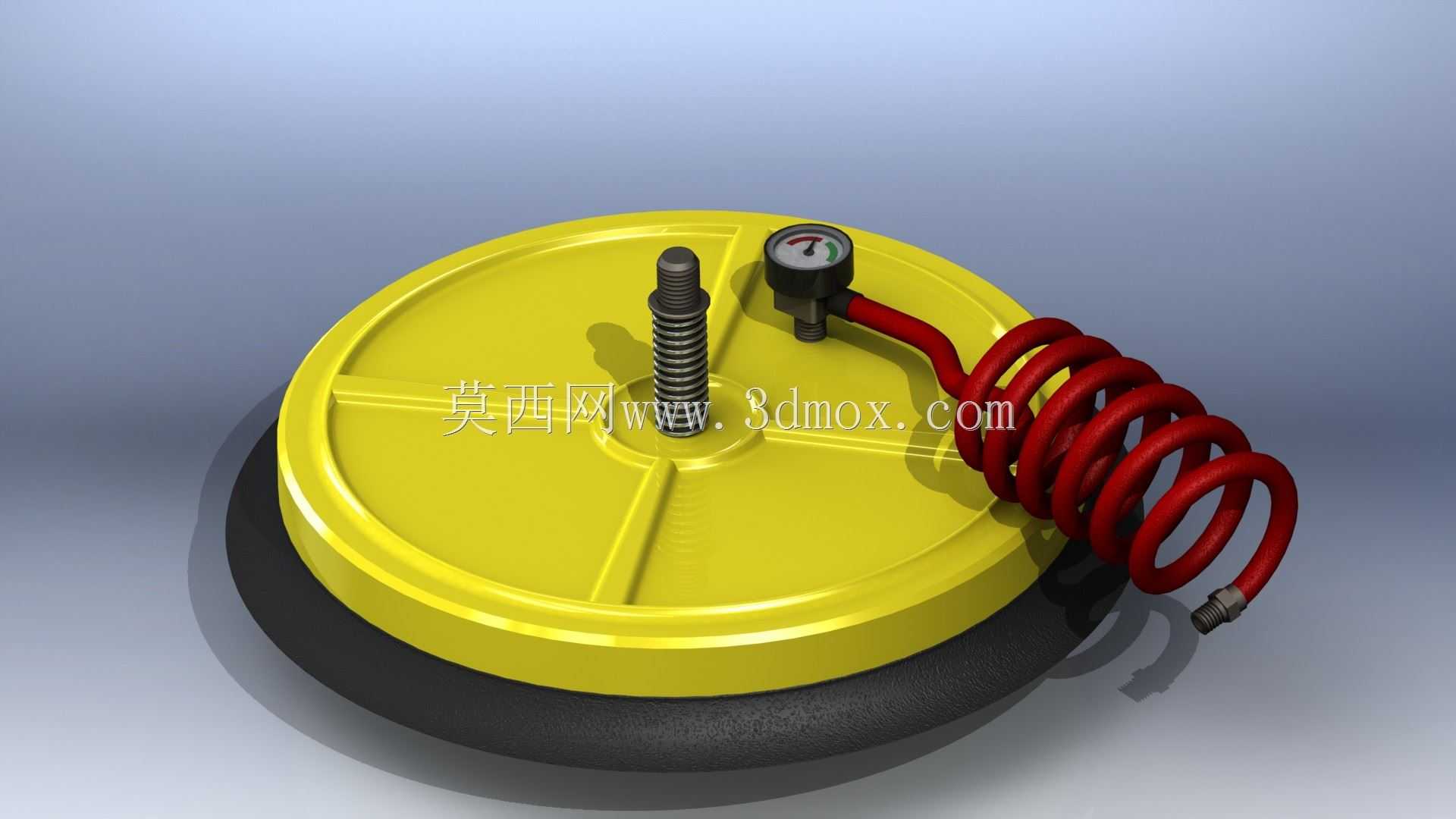

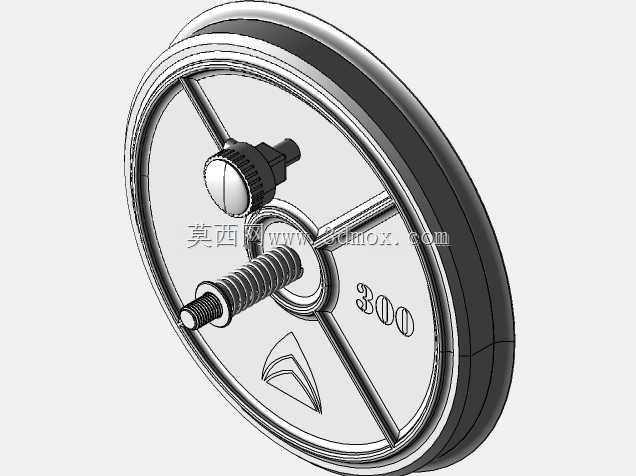

　　在玻璃深加工、石材大板转运、平板建材吊装这类作业场景里，平面工件的无损伤夹持一直是现场操作的核心痛点，这类真空吸盘就是针对大尺寸平面物料的垂直提升、水平移位需求开发的执行端部件，区别于普通手动按压式小型吸盘，这款带气压反馈的结构更适配中重载工况下的长时间持重需求。从结构逻辑来看，整个吸盘的核心受力基体是上部的黄色承力盘，盘面做了辐射状加强筋布局，既可以在负压作用下抵消盘面的形变应力，避免盘面翘曲导致密封失效，也能为上部的安装接口、气路组件提供足够的安装刚性，承力盘中心的螺纹安装柱是标准的外螺纹结构，可直接对接通用起重吊臂、机械手末端法兰或者手动提升杆，安装时不需要额外做转接件加工，适配大部分现有吊装设备的接口尺寸，

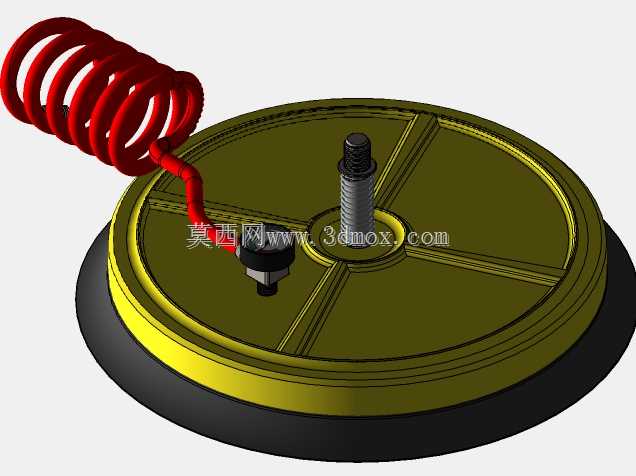

　　安装边界上要注意预留出侧边气路组件的操作空间，避免吊具连接结构和压力表、气管接头产生运动干涉。下部的黑色密封唇边是接触工件的核心密封部件，采用邵氏硬度适中的弹性橡胶材质，唇边做了圆弧过渡的薄边设计，即使接触的玻璃、石材表面存在轻微的不平整或者细微颗粒残留，也能通过唇边的弹性形变填充间隙，维持负压腔的密封性，不会因为微小的表面缺陷出现漏气掉件的风险。侧边集成的气压表是这款结构区别于普通吸盘的核心功能设计，作业过程中操作人员可以直接通过表盘读数直观判断负压腔的真空度是否达到安全持重阈值，不需要反复拉扯工件测试吸附力，既提升了作业效率，也能在出现缓慢漏气时第一时间发现风险，避免吊装过程中工件坠落。配套的螺旋弹簧气管可以在吸盘上下移动、

　　小范围角度调整时自动伸缩适配长度变化，不会因为气管拉扯限制吸盘的活动范围，也避免了普通直管在作业中弯折堵气的问题，气管两端的金属接头直接拧入承力盘的气路孔，密封可靠性远高于插接式结构，适合车间多尘、频繁移动的作业环境。实际选型应用时，要根据单次吊运的工件重量匹配对应盘径的规格，盘径越大对应的有效吸附面积越大，在同等真空度下能提供的提升力就越高，安装时要保证吸盘的吸附面和工件平面完全平行，初始按压时要让密封唇边完全贴合工件表面再启动负压抽气，避免偏斜导致局部密封失效。这类吸盘除了玻璃、天然石材的搬运，也可以适配亚克力板、复合木板、平整金属钢板这类大尺寸平面工件的转运，在玻璃幕墙安装、石材加工厂下料、板材仓库出库这类场景下，

　　相比传统的绳索捆绑、夹具夹持的方式，不会对工件表面造成夹痕、划伤，也不需要额外做工件边缘的防护，作业效率能提升数倍。设计这款结构的时候，重点平衡了承力刚性和整体重量，承力盘的加强筋深度、厚度都经过受力校核，在满负载提升时盘面的最大形变量控制在密封唇边可补偿的范围内，不会因为盘面变形拉扯密封唇边导致漏气，气路的走孔全部在承力盘内部加工，没有外露的明管，避免作业过程中气路被外物刮碰损坏，压力表的安装位置特意选在操作人员站立作业时的视线正前方，不需要侧身或者弯腰就能清晰读取数值，符合现场操作的人机工程要求。需要注意的是，这类吸盘不适合吸附表面存在明显镂空、裂纹或者表面粗糙度超过Ra6.3的工件，这类表面无法形成有效的密封腔，会导致负压建立失败，日常维护时要定期清理密封唇边上附着的玻璃碎屑、石粉，避免尖锐颗粒长期挤压导致唇边出现破损，影响密封效果。
