中世纪风格迷你短剑三维结构设计

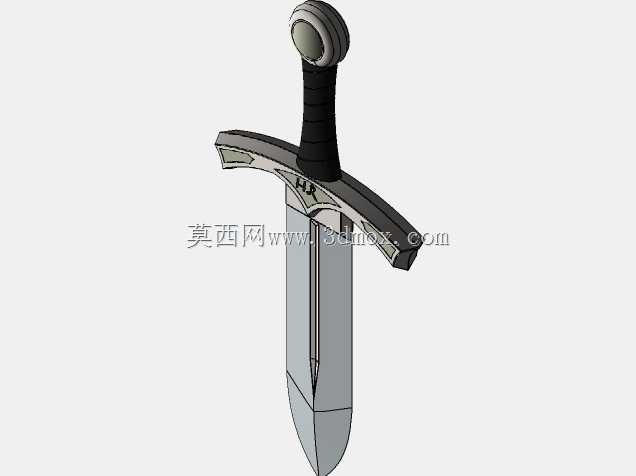

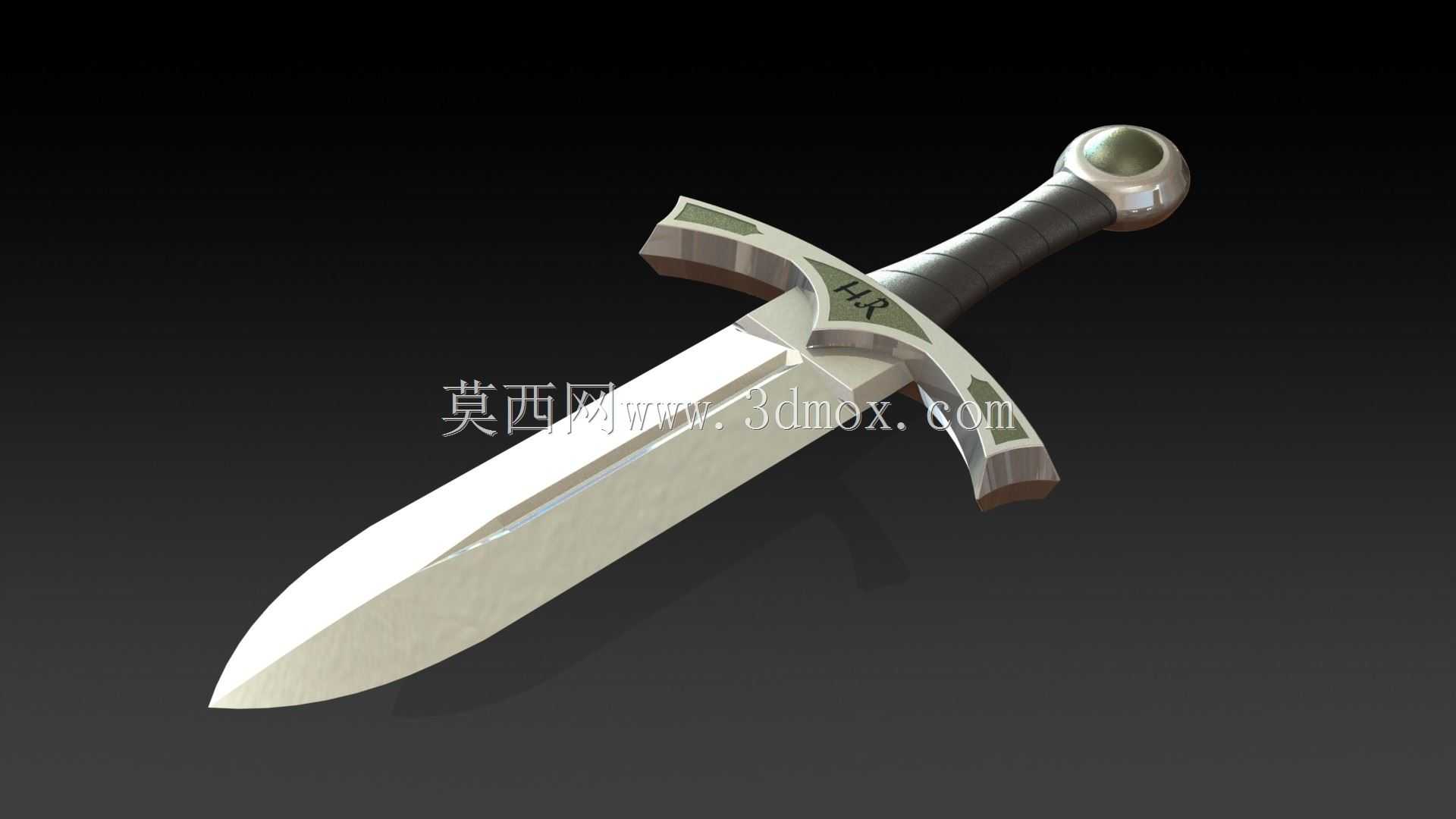

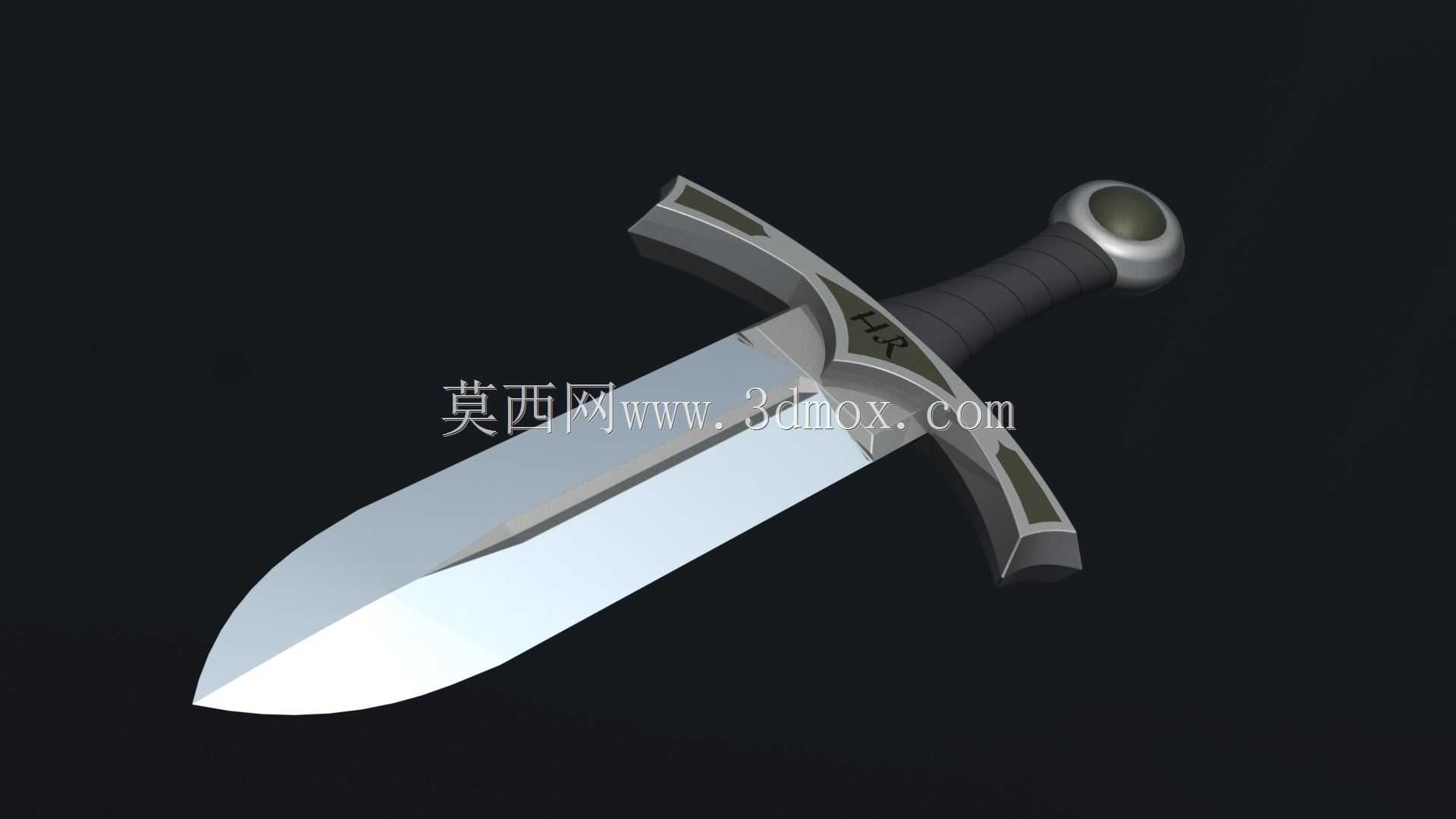

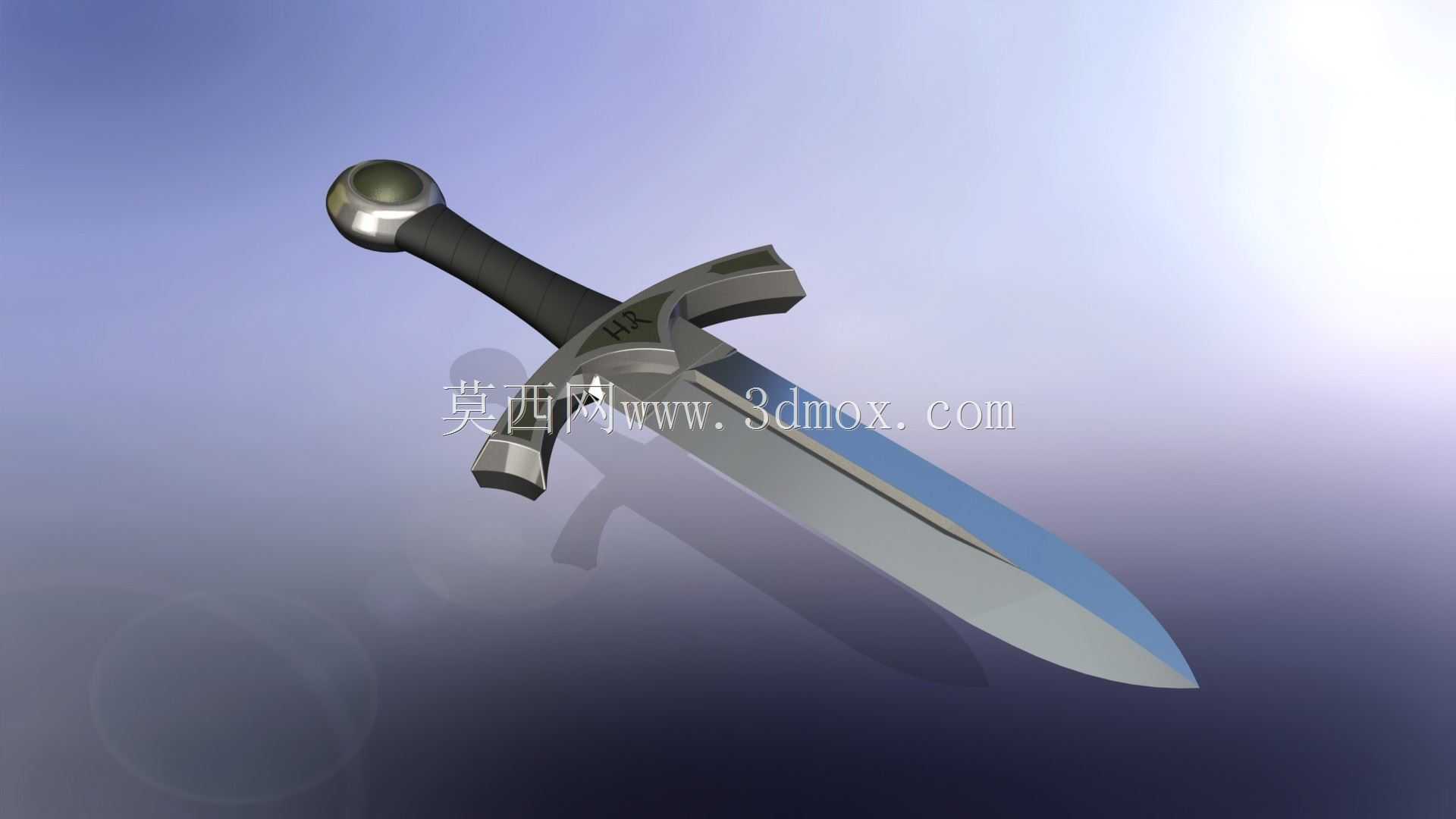

　　这款迷你短剑的结构设计参考了中世纪单手剑的经典形制，整体采用等比例缩小的设计逻辑，在还原传统兵器结构特征的同时，适配桌面工艺摆件、文创周边、影视道具小样的实际使用需求。从结构拆分来看，整剑分为剑身、十字护手、握柄、配重尾帽四个核心装配单元，各部件之间采用过盈配合加定位销的连接方式，无需额外粘接即可实现稳固装配，拆分后也可单独作为零件进行表面处理。剑身部分采用对称双开刃设计，刃部做了0.2mm的钝化圆角处理，避免尖锐边缘带来的安全隐患，剑身靠近护手的位置预留了1.5mm深的定位槽，与十字护手的中心安装孔精准匹配，装配后不会出现周向转动的问题。剑身表面做了平面与弧面的过渡处理，中脊线贯穿整个剑身长度，从剑尖位置向护手方向逐渐加宽，

　　既还原了实战剑的力学结构特征，也让缩小后的模型保持视觉上的协调比例。十字护手采用两端对称下弯的经典造型，护手表面做了分层的结构设计，边缘做了倒角处理，中心孔与剑身根部的轴径采用H7/h6的配合公差，装配后贴合面无可见缝隙，护手朝向握柄的一侧预留了0.8mm的沉台，刚好容纳握柄端部的定位凸台，避免装配后出现错位。握柄部分采用符合人体工学的纺锤形造型，表面做了等距的环形凹槽设计，模拟传统缠绳握柄的纹理特征，握柄内部为空心结构，既可以降低整体重量，也可以预留空间安装连接螺杆，将剑身、护手、尾帽串联为一个整体。握柄的直径从靠近护手位置的12mm向中间位置逐渐增加到14mm，再向尾帽方向收窄到10mm，单手握持时贴合手指的弯曲弧度，

　　即使长时间持握也不会出现硌手的问题。配重尾帽采用半球形造型，内部预埋了金属螺母，与握柄内部的连接螺杆配合，装配时可以通过旋转尾帽调整各部件的压紧力度，尾帽的重量占整剑总重量的18%，刚好让整剑的重心落在护手前方15mm的位置，持握时平衡感良好，不会出现头重脚轻的问题。从应用场景来看，这款模型既可以作为文创产品的结构原型，通过3D打印或者失蜡铸造的方式制作成金属、树脂材质的工艺摆件，也可以作为影视动画制作中的道具资产，经过材质渲染后直接用于中世纪题材的场景搭建，还可以作为五金工艺礼品的设计参考，在表面做蚀刻、镀金等工艺处理后做成定制化纪念周边。在设计过程中，所有的曲面过渡都做了曲率连续检查，没有出现尖锐的棱角或者曲率突变的位置，

　　不管是采用CNC加工、3D打印还是铸造工艺，都可以顺利脱模或者走刀加工，不需要额外做工艺补正。各零件的壁厚都控制在1.5mm以上，树脂打印时不会出现变形问题，金属铸造时也不会出现浇不足的缺陷。安装边界方面，整剑总长度控制在180mm，最大宽度为十字护手两端的45mm，放置在普通桌面展示架上时，占用的投影面积不超过200mm*50mm，适配绝大多数常规尺寸的兵器展示支架，不需要定制特殊尺寸的展示底座。针对不同的使用场景，设计时也预留了改装空间，比如可以在剑身表面预留蚀刻图案的平面，在尾帽位置预留挂绳孔，方便做成钥匙扣或者挂饰类周边产品，握柄的环形凹槽也可以根据需求替换成皮革缠带的结构，提升模型的质感。从结构强度来看，各连接位置的受力都做了校核，正常手持把玩或者从1米高度跌落至木质桌面时，不会出现部件断裂或者连接松脱的问题，完全满足日常把玩、展示的使用需求。
