钢制堆叠式球角箱包连接结构件

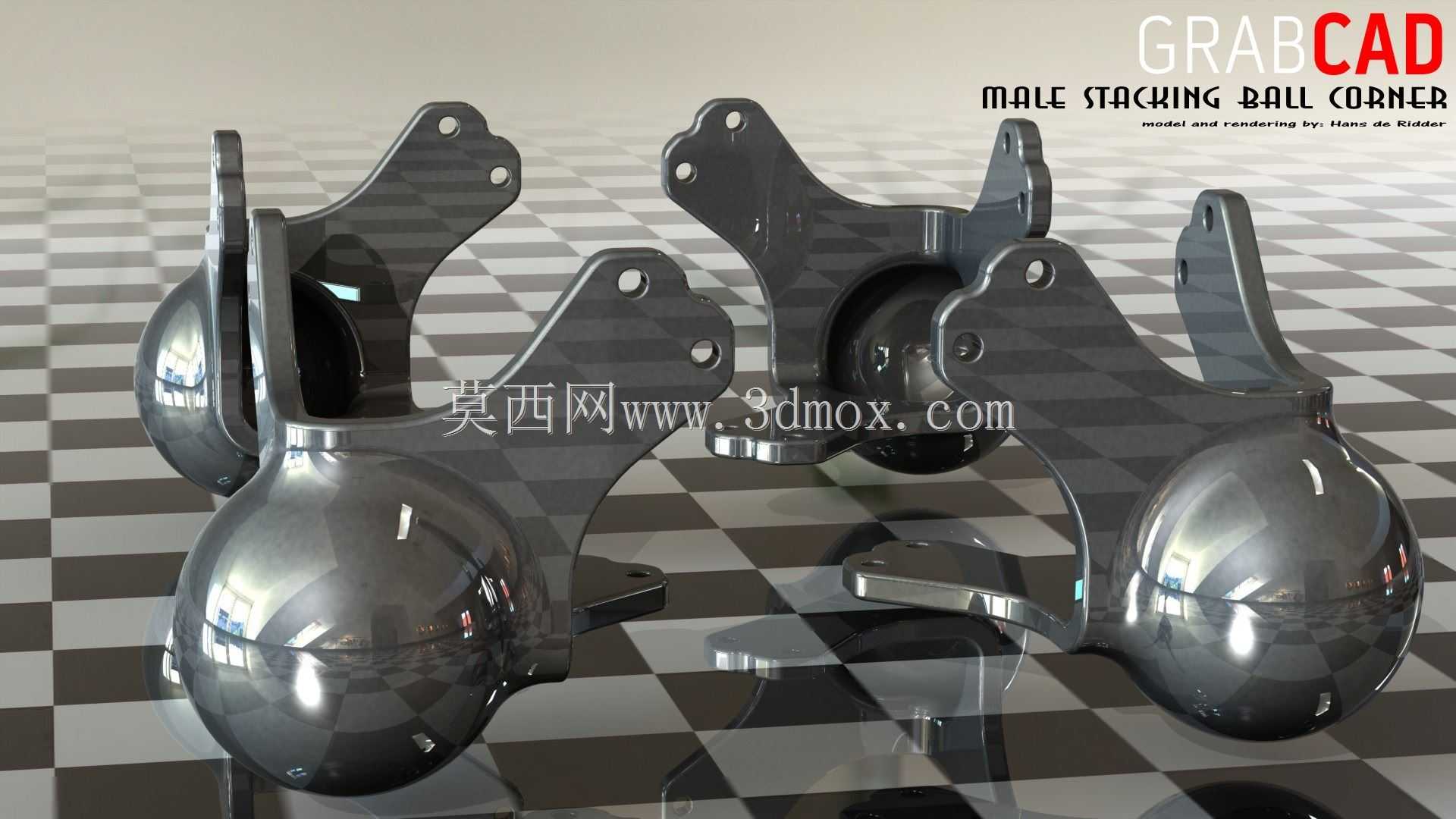

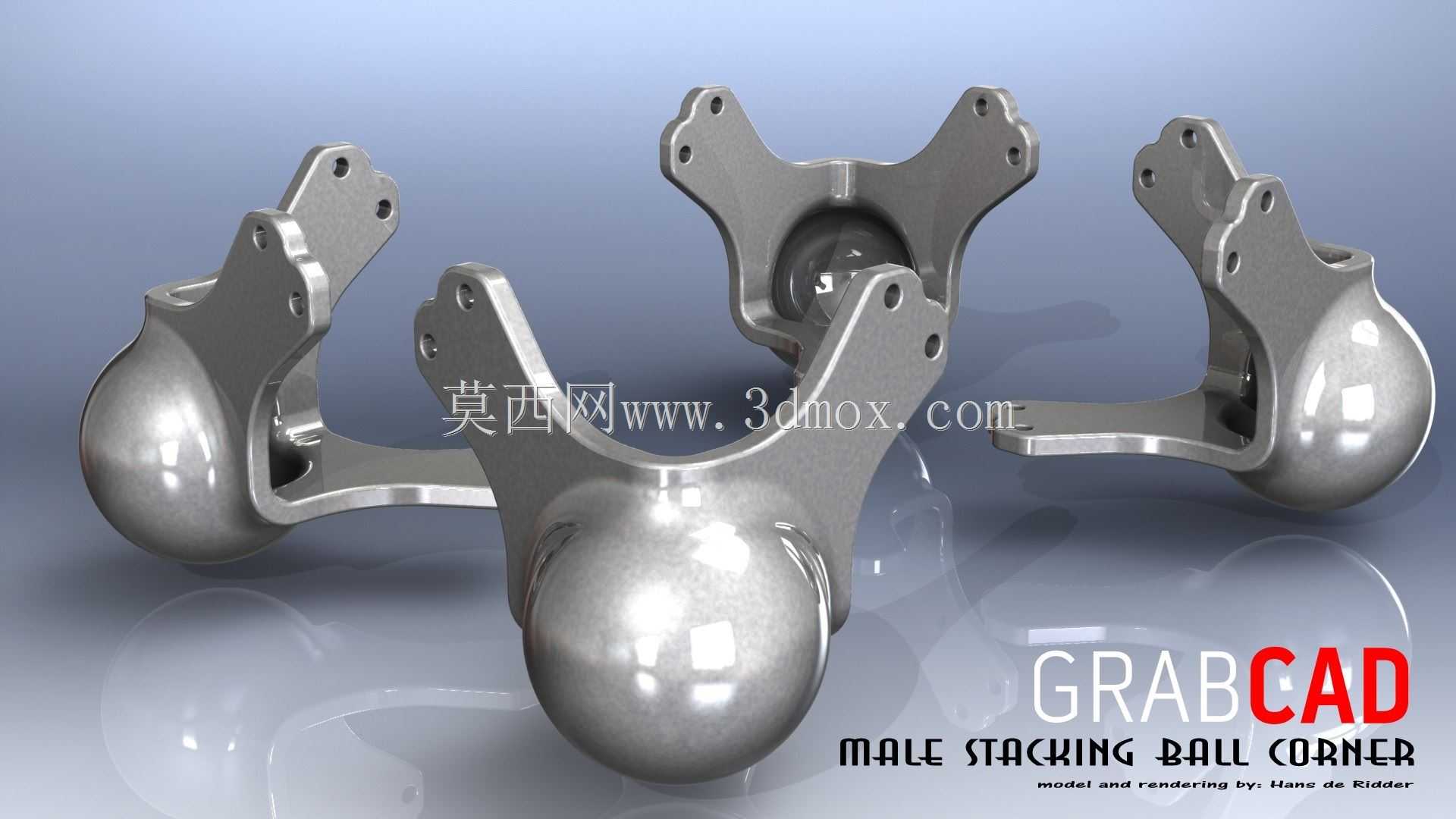

　　这类钢制堆叠球角最早是为高强度周转飞行箱设计的边角防护与堆叠定位构件，在舞台设备周转、精密仪器储运、工业装备户外转运场景中应用极广，很多常年做设备外场交付的工程师对这类构件都不陌生——普通箱包的塑料包角在多层堆叠、叉车转运、粗暴装卸的场景下往往扛不住三次以上的磕碰，要么边角开裂导致箱体失稳，要么堆叠时上下箱体打滑错位，运输途中整垛货箱倾覆的风险极高，而这类带半球定位结构的钢制球角，刚好从结构层面解决了这两个核心痛点。

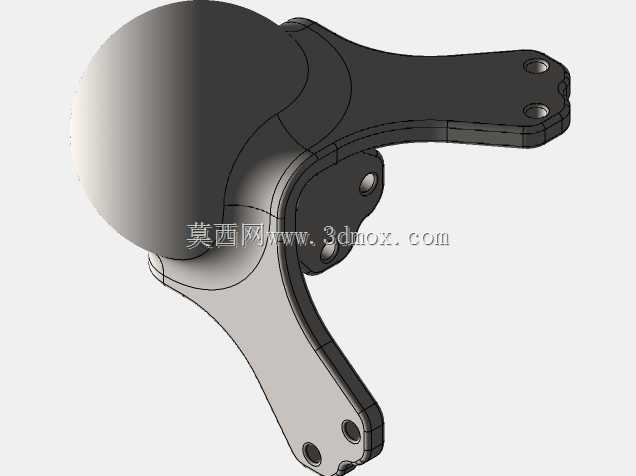

　　从功能特性上看，构件下半部分的实心半球结构并非装饰设计，而是专门的堆叠定位公头，对应配套母堆角的内凹球面，上下箱体叠放时半球可以自动滑入对位槽，不需要人工反复对齐箱边，哪怕是堆到三四层高度，只要下层箱角的球面朝上，上层箱角对准大致区域放下，就能靠球面的自导向特性完成精准对位，叠放后相邻两层的球头与球窝完全贴合，横向抗剪能力远高于平面接触的普通包角，哪怕运输途中遇到急刹车、路面颠簸产生横向冲击力，也不会出现箱体滑移错位的情况。而构件上延伸出的多耳带孔安装翼，是直接贴合箱体壁板安装的固定结构，安装孔位的间距经过匹配行业通用的航空箱壁板型材尺寸设计，不需要现场二次打孔，用标准抽芯铆钉或者沉头螺栓就能完成固定，安装翼的弯折角度完全贴合箱体边角的90度直角，安装后不会出现凸起缝隙，避免运输过程中勾挂其他货物或者篷布。

　　设计这类构件的时候，首先要平衡的是防护性能与自重的关系，如果整体采用实心钢坯铣削，虽然强度足够，但单个角件重量超过一公斤，一个标准周转箱装八个角件就会多出近十公斤的无效载重，既增加运输成本，也会抬升箱体整体重心降低堆垛稳定性，因此最终采用的是半球部分实心加厚、安装翼部分等强度减薄的结构：半球作为定位与受力核心，壁厚预留足够的抗冲击余量，哪怕从一米高度跌落边角着地，也不会出现凹陷变形导致定位失效；安装翼部分则根据螺栓固定的受力路径做了局部加厚，非受力区域做了减重凹腔，在保证安装强度不降低的前提下，把单个构件的自重控制在合理区间。另外安装翼的边缘全部做了倒圆角处理，不是为了外观好看，而是避免安装和使用过程中锋利的钢板边缘割伤操作人员，毕竟现场装卸的时候工人都是直接抬箱边，外露的锐边在高强度作业场景下是很典型的安全隐患。

　　从安装边界来看，这类球角的安装基面是箱体的两个垂直相邻壁面，安装时需要保证半球的球心与箱体边角的棱线距离符合行业通用的堆叠公差要求，一旦安装偏移量超过两毫米，上下箱体堆叠时就会出现卡滞，无法完全落位，因此建模时安装孔的位置度公差设定在0.1毫米级别，保证批量生产时所有同型号构件的互换性，不需要现场配钻修配。半球的球面粗糙度也有明确要求，不能过于粗糙导致堆叠对位时摩擦力过大无法自滑动，也不能过于光滑导致堆垛后横向摩擦力不足容易打滑，最终的表面处理采用喷塑后亚光打磨，既保留足够的摩擦系数，也能起到防锈作用，适合在潮湿的户外储运场景下长期使用。另外构件上的安装孔全部设计为沉头结构，螺栓固定后钉头完全埋入构件表面，不会突出平面影响堆叠贴合，很多新手设计这类构件时容易忽略沉头深度，导致螺栓头突出，堆叠时两个角件之间出现间隙，堆垛稳定性大幅下降，这个细节在实际应用中对使用效果的影响非常大。

　　在实际选型过程中，还要根据箱体的额定载重选择对应壁厚的球角型号，载重五十公斤以下的小型周转箱可以选用薄板冲压款的同结构球角，而载重两百公斤以上、需要多层堆垛的重型设备箱，就必须采用这种铸钢或厚板铣削的实心半球款，避免长期重载下球头变形导致堆垛失效。很多人觉得箱角是不起眼的小配件，但在工业储运环节，这类小构件的可靠性直接决定了整批货物的运输安全，一旦某个角件断裂导致堆垛倾覆，内部装载的精密设备损坏带来的损失，远高于角件本身的成本，因此这类构件的结构设计每一处细节，都是从实际装卸运输的故障场景中反向推导优化而来，没有多余的装饰性结构，每一个弯折、每一个孔位、每一处加厚都对应明确的受力需求与使用场景。
