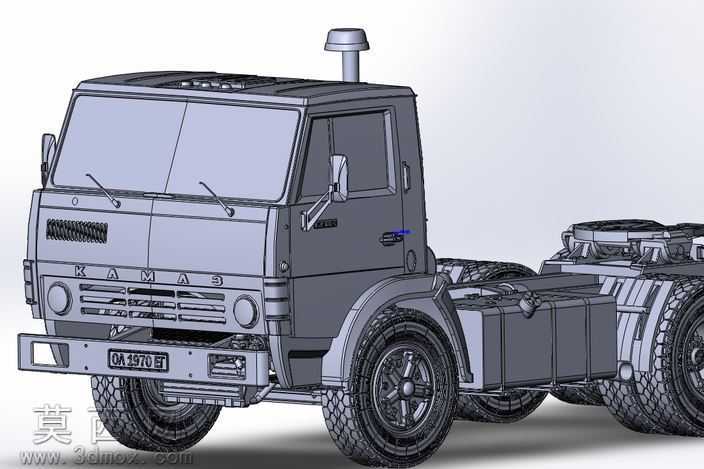

卡玛斯重型卡车底盘结构三维建模作品

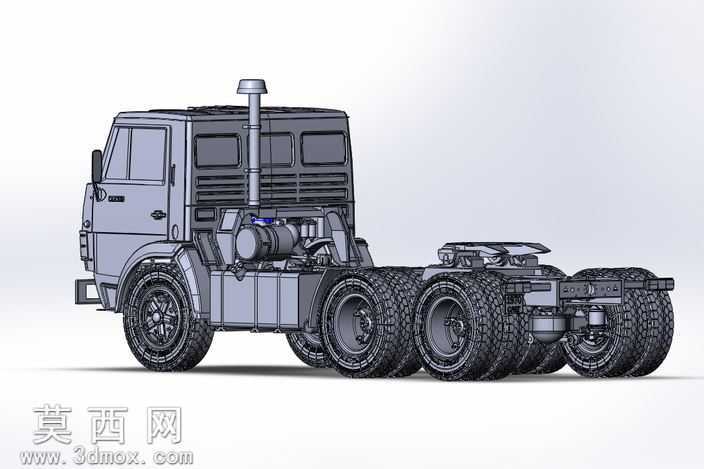

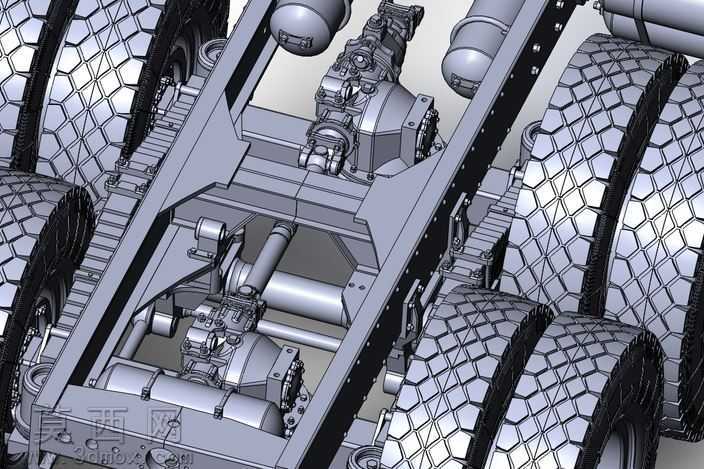

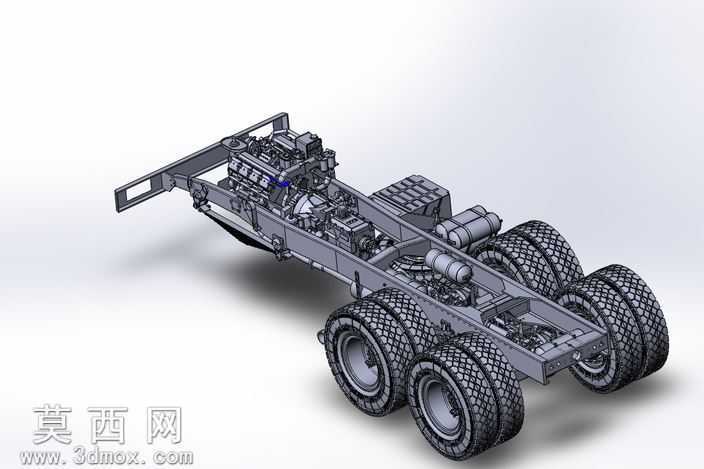

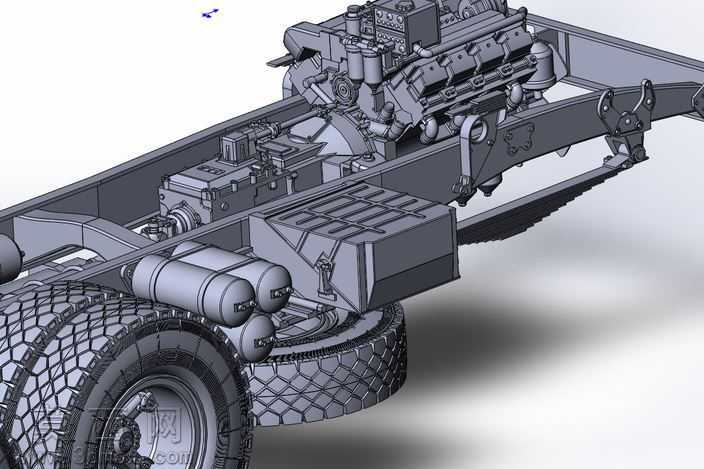

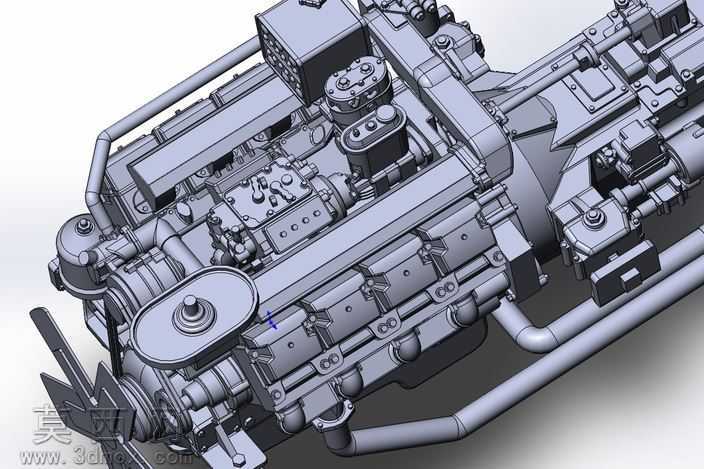

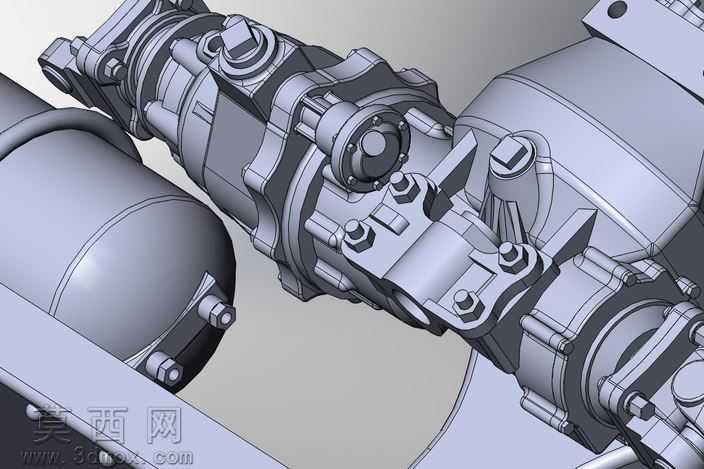

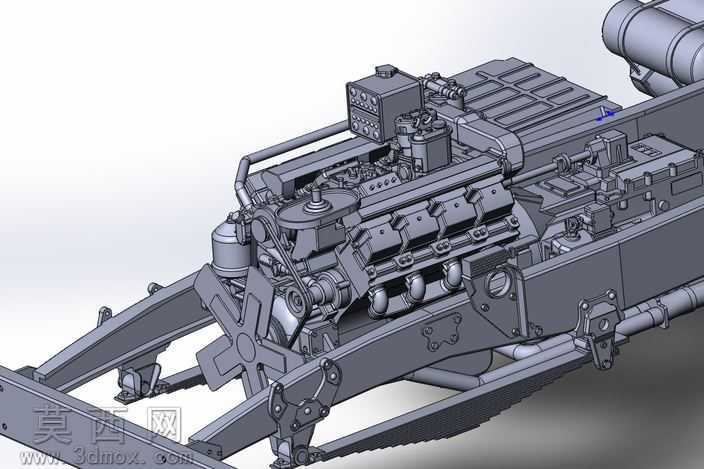

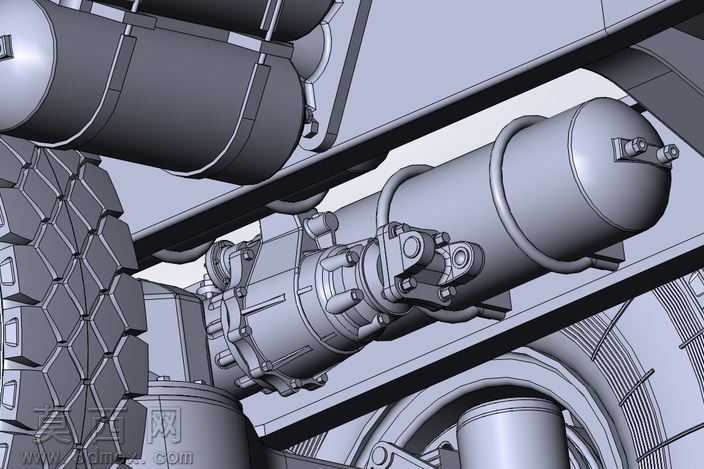

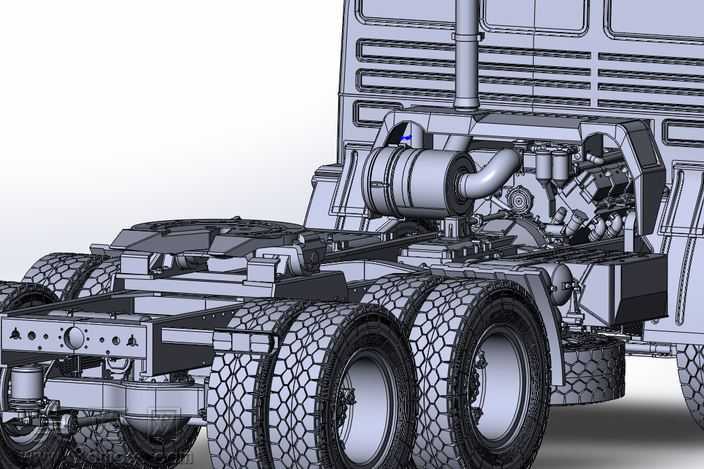

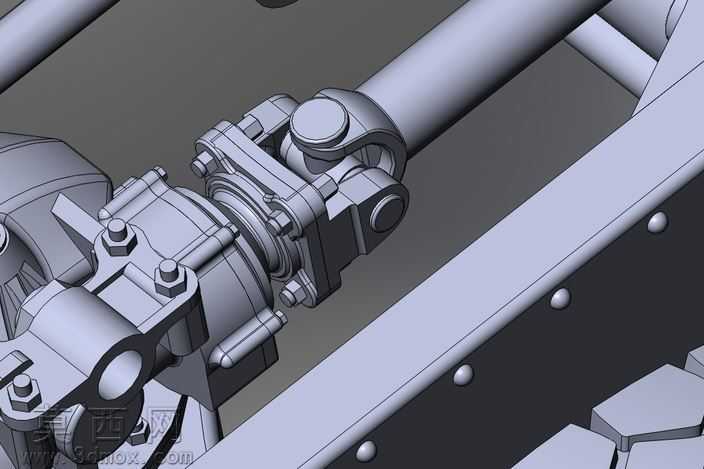

本作品为卡玛斯重型卡车底盘的全参数化三维建模成果，建模过程严格遵循重型商用车底盘的真实工程结构比例，在三维建模环境中完成了从骨架布局到零件细节的全流程搭建。建模初期先依据重卡底盘的轴荷分布逻辑搭建基准骨架，确定8x8驱动布局的各车桥安装位置、车架纵梁的走向与分段节点，为后续零件装配提供精准的定位基准。车架部分采用实体与钣金特征结合的建模方式，还原了纵梁的变截面结构、横梁的铆接安装位、牵引装置的连接结构，同时预留了驾驶室、上装货厢的安装接口，符合真实重卡底盘的改装适配逻辑。动力与传动系统部分，完整还原了发动机本体的缸体、油底壳、进排气附件结构，匹配了多档位变速箱的壳体与内部传动齿组轮廓，分动箱与各驱动桥之间的传动轴采用可活动的装配约束建模，还原了传动轴万向节的角度调节空间，差速器、轮边减速器的外壳与内部齿轮组也做了细节还原，清晰展现动力从发动机传递到各车轮的完整路径。行走系统部分，对多组重载轮胎做了胎面花纹、轮毂螺栓、制动气室的细节建模，钢板弹簧悬架的片层结构、减震器安装位、转向拉杆的球头结构都按照真实重卡的悬架参数搭建，转向桥的转向节转动约束也做了适配，可直观展示前轮转向的动作逻辑。底盘上的附属部件包括储气筒、蓄电池组、排气制动管路、燃油箱固定支架等，都按照实车布局完成装配，各部件之间的安装间隙、管线走向都做了合理化排布，避免出现结构干涉问题。材质渲染阶段，为车架赋予了哑光防锈灰的金属材质，轮胎赋予了耐磨橡胶材质，发动机、变速箱等铸铁部件赋予了深灰铸铁质感，储气筒、油箱等部件赋予了对应金属漆面，通过环境光遮蔽效果凸显底盘结构的层次感，可清晰观察到底盘各层部件的装配关系，整体模型结构严谨，细节还原度高，可用于重卡底盘结构教学、改装方案演示等场景。
