汽车驱动桥齿轮传动壳体结构设计

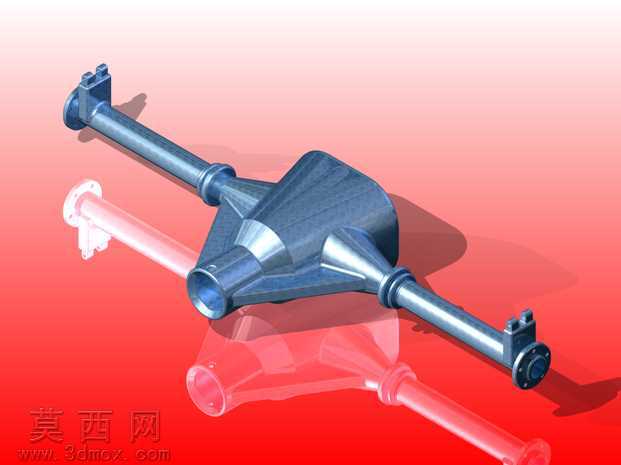

本作品为汽车驱动桥总成三维建模设计，核心围绕主减速器齿轮的容纳防护结构展开，也就是俗称的“齿轮的房子”，建模过程严格参照真实乘用车辆后驱动桥的结构比例完成。建模阶段先通过草图绘制桥壳的中心对称轮廓，以中间鼓形的主减速腔为核心基准，向两侧对称延伸出半轴套管的拉伸路径，对桥壳两端的轮毂连接法兰、减震器安装支座、制动管路固定凸台等细节结构逐一进行特征建模，保证各安装位的尺寸匹配真实装车公差要求。中间主减速腔采用曲面建模与实体抽壳结合的方式，还原了桥壳容纳差速器、主减速从动齿轮的内部空腔结构，腔壁厚度按照商用车驱动桥的实际壁厚参数设置，兼顾结构强度与轻量化设计需求。材质渲染阶段，桥壳主体赋予金属质感的蓝灰色合金钢材质，调整材质的粗糙度与金属度参数，还原铸钢件经机加工后的细腻哑光金属质感，同时对法兰端面、轴承安装位等机加工面单独赋予高光金属材质，区分铸造面与机加工面的视觉差异；背景采用渐变红色渲染底板，搭配半透明的红色镜像倒影效果，突出模型的整体轮廓与结构对称性，让桥壳的鼓形腔体、两侧长轴结构、端部连接结构的形态清晰呈现。结构设计上，该驱动桥桥壳作为核心承载与传动防护部件，既承担车身载荷的传递作用，又为内部的主减速齿轮、差速器、半轴等传动部件提供密闭的防护空间，避免外界泥沙、水汽侵入齿轮啮合区域，同时预留了主减速器加油口、放油口的安装凸台结构，保证后期维护的便利性。建模过程中对桥壳各处的过渡圆角进行了精细化处理，尤其是腔体与半轴套管的连接位置，采用大半径平滑过渡，还原真实产品的应力分散设计，避免应力集中导致的结构断裂风险，两侧半轴套管上的轴承安装台阶、油封位的环形凸台结构都逐一还原，保证模型可直接用于后续的装配模拟、结构力学仿真等工程场景。
