带法兰六角厚螺母DIN6331三维建模

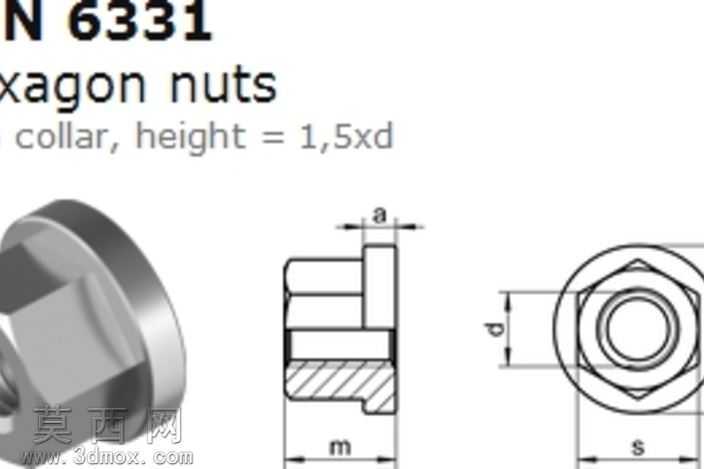

本模型为符合DIN6331标准的带法兰六角厚螺母，建模过程严格遵循德标尺寸规范，覆盖M6至M36全规格系列的参数化设计逻辑。建模初期先梳理标准内的核心尺寸参数，明确法兰盘直径a、螺母对边宽度s、螺母总高度m、螺纹公称直径d的对应关系，其中该系列螺母高度为1.5倍螺纹公称直径，法兰盘与六角本体为一体化结构，建模时优先绘制轴向截面草图，通过旋转凸台命令生成螺母的基础回转基体，再基于对边宽度s绘制六角形草图，通过拉伸切除命令加工出六角扳拧面，保证扳拧面的平面度与相邻面的120度夹角精度。螺纹部分采用装饰螺纹线与简化牙型结合的建模方式，既保证模型轻量化便于装配调用，又能清晰体现螺纹规格属性，法兰盘与六角本体衔接处做标准规定的圆角过渡处理，避免应力集中的结构特征还原到位。材质配置上选用常用的碳钢材质预设，调整金属粗糙度参数模拟发黑或镀锌的表面处理效果，渲染时采用柔和的工业环境光，突出六角棱边的轮廓与法兰盘的端面平整度，同时配套制作了标准尺寸标注的工程视图，直观呈现各关键尺寸的对应位置。设计过程中充分考虑该类螺母的使用场景，即配套螺栓用于高载荷紧固连接，加厚的螺母本体可提升螺纹啮合长度，自带的法兰盘可增大承压接触面积，无需额外加装平垫圈，建模时特意还原了法兰盘端面的平整特征，保证装配时的贴合度。整个模型的特征树逻辑清晰，各尺寸参数关联对应，可通过修改全局参数快速生成不同规格的同系列螺母模型，适配不同的机械装配设计需求，模型结构无冗余特征，文件体量轻便，可直接导入各类三维装配场景中使用，也可作为紧固件标准件库的组成部分调用。
