可调节式阻尼弹簧减振器三维结构设计

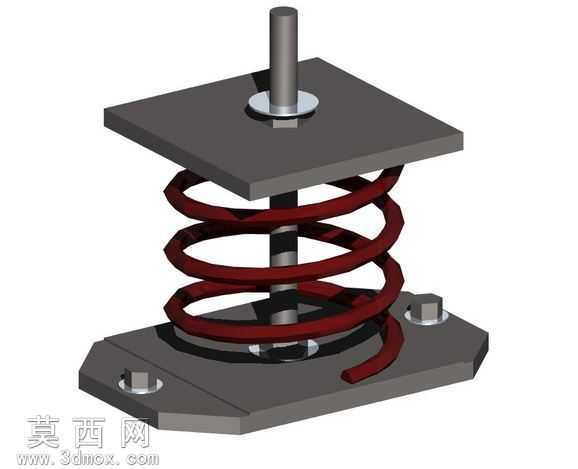

本作品为可调节阻尼弹簧减振器的三维参数化建模成果，建模过程严格遵循机械减振元件的通用设计规范，完整还原了该类隔振装置的全部结构细节。建模阶段首先完成上下安装底板的特征构建，上下底板均采用切角矩形金属板结构，下底板预留两个对称分布的螺栓安装沉孔，用于设备基础端的固定安装，上底板中心预留导向杆穿过的通孔，边缘做圆角过渡处理以避免应力集中；中心导向杆采用阶梯轴结构，上端设置限位挡片结构，下端与下底板中心定位凸台做同轴配合，保证弹簧压缩过程中不会出现径向偏移。核心弹性元件采用圆柱螺旋压缩弹簧建模，通过螺旋线扫描生成弹簧实体，弹簧丝截面为圆形，螺距、弹簧中径、有效圈数均按照常规荷载减振器的参数设定，弹簧表面做氧化发黑的材质表现，还原金属弹簧的哑光深色质感。上下底板与弹簧的接触位置设置环形定位凸台，对弹簧的上下端面做径向限位，避免弹簧工作过程中出现滑脱移位；上底板与导向杆之间设置平垫结构，模拟实际装配中的垫片缓冲作用。材质渲染阶段，上下金属安装板采用铸铁喷塑的材质表现，表面设置细微的颗粒质感，还原工业减振配件的真实外观，导向杆采用镀锌钢材材质，表面带有轻微的金属反光效果，弹簧采用合金弹簧钢材质，表面做暗红色氧化处理，区分不同构件的材质属性。结构设计上充分考虑了该类减振器的工作逻辑：当上部设备运行产生振动荷载时，上底板沿导向杆轴向向下压缩螺旋弹簧，通过弹簧的弹性形变吸收振动能量，同时导向杆的同轴限位结构保证减振过程仅沿轴向进行，避免横向偏移影响隔振效果，下底板的安装孔可通过膨胀螺栓与建筑基础或设备机架牢固连接，整体结构简单可靠，隔振效率高，可广泛应用于风机、水泵、管道等机电设备的振动隔离场景。建模过程中对所有装配部件做了同轴、重合等装配约束，各部件之间无干涉问题，可直接用于装配演示、工程算量或者BIM项目中的机电构件族使用，完整还原了阻尼弹簧减振器的真实装配关系与外观特征。
