焊接式管支300毫米法兰Pn16结构设计

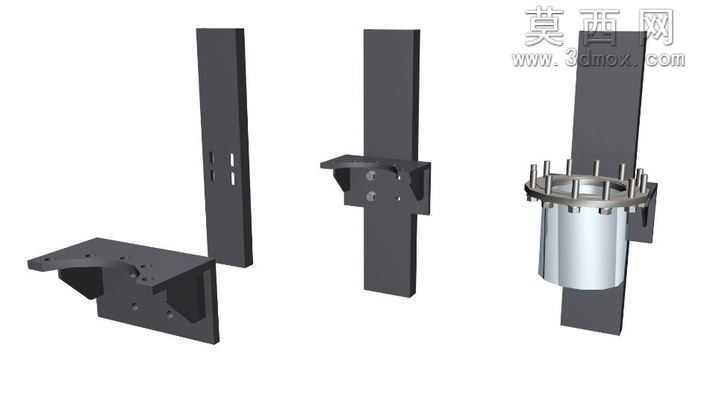

本模型为焊接式管支配套300毫米公称通径Pn16压力等级法兰的完整装配结构，采用三维参数化建模方式完成全零件构建与装配校验，建模过程中严格遵循管道支吊架与法兰连接的相关尺寸规范，保证各配合部位的尺寸公差符合实际生产装配要求。模型拆分呈现了三个核心装配阶段的结构形态：第一部分为独立的竖向支撑型钢与底部焊接支座，竖向支撑采用等边角钢或矩形钢型材结构，侧面预留长条形调节孔位，可适配安装过程中的位置微调需求，底部支座为带加强筋的折弯焊接件，支座板面分布多组螺栓安装孔，加强筋采用三角形对称布置，可有效提升支座的承重抗变形能力，建模时对焊接坡口、板材折弯圆角等工艺细节做了还原，避免出现不符合加工逻辑的尖锐直角结构。第二部分为完成支座与竖向支撑焊接后的组件形态，清晰呈现了中部抱箍式连接座的结构，连接座采用双侧折弯板焊接成型，板面预留螺栓过孔，用于抱紧固定竖向支撑的同时为上部法兰结构提供安装基准，建模时对焊接部位的焊缝做了简化示意，还原焊接装配的连接逻辑。第三部分为最终完整装配形态，上部法兰采用带颈对焊法兰结构，法兰盘均匀分布螺栓孔，配套六角头螺栓与螺母组件，法兰颈部与下部圆柱筒体焊接为一体，筒体侧面通过连接耳板与竖向支撑完成螺栓固定，可实现对300毫米通径管道的稳定支撑，满足Pn16压力等级下的管道承重与限位需求。材质渲染方面，竖向支撑、支座等碳钢焊接件采用深灰色哑光金属材质，模拟热轧钢材经防锈处理后的表面质感，法兰、螺栓等机加工件采用亮银色金属材质，还原车削加工后的金属光泽，筒体部分采用亚光银白材质区分不同构件，渲染时添加柔和环境光，清晰呈现各零件的结构轮廓与装配关系，避免阴影过重遮挡结构细节。设计过程中优先考虑结构的装拆便捷性与承重可靠性，所有螺栓连接部位均预留足够的操作空间，焊接部位的结构设计避免出现应力集中的锐角转角，加强筋的布置位置经过受力校验，可有效分散管道竖向荷载与横向位移产生的作用力，整体结构可直接用于管道支吊架方案展示、施工交底或生产加工参考。
