工业厂房工艺管线与巡检通道布局

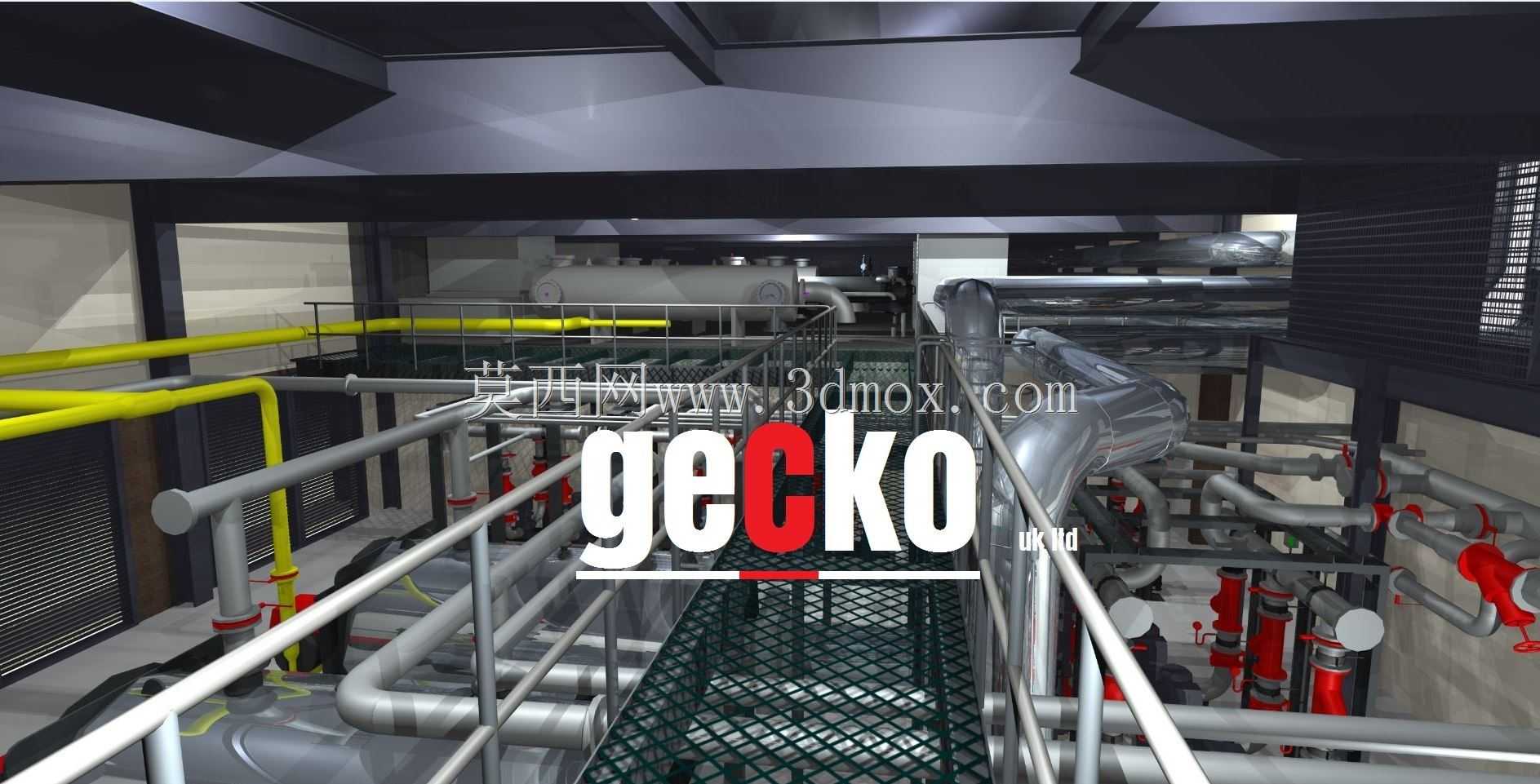

　　这套三维场景还原的是工业厂房内部工艺管廊与设备区的概念布置，重点不在单台设备的精细装配，而在于把真实车间里容易被二维图纸忽略的空间关系梳理清楚。画面中可以看到多层管线沿厂房柱网和设备上方敷设，银色管道承担主要工艺介质输送，黄色管线通常用于燃气或特定动力介质，红色阀门集中在支路切断、检修和流量调节位置。管线之间按走向分层，主干管尽量保持直线，减少不必要的弯头；支管从主管侧接出后向下连接泵组、罐体或换热设备，避免在巡检通道正上方形成密集交叉。

　　中间的格栅巡检通道是整个布局的关键。它把操作人员的行走路线与地面设备区隔开，通道两侧设置护栏，踏步采用格栅板，既减轻自重，也能让灰尘和积液下落，便于日常观察阀门状态、仪表读数和法兰连接位置。设计时通道净宽需要满足单人携带工具通行，护栏高度、踢脚板和开口位置都要围绕检修安全来定。通道不能紧贴高温管线，也不能压住需要吊装的设备顶盖；在阀门、仪表和法兰较集中的位置，应预留驻足操作空间，而不是把巡检路线做成单纯的装饰性栈桥。

　　设备区的排布遵循工艺流程顺序。罐体、泵、阀组和管架之间留出操作面，管道沿墙或柱边上升后进入综合管廊，这样地面通道不会被横管切断。粗大管道的支吊架位置需要结合管径、介质重量和热位移考虑，不能只按视觉等距布置；小管可以借助共用管架整理成束，但要预留保温层、法兰拆装和扳手活动空间。弯头、三通和变径处附近往往是应力集中和检修频繁的位置，模型中保留这些节点，有助于在方案阶段检查碰撞、净高和安装顺序。

　　从安装边界看，厂房顶部钢梁、墙面百叶和柱网构成了管线敷设的硬约束。主管道标高要避开吊车运行区和照明桥架，水平间距还要考虑后续保温、伴热和维护。阀门手轮不应布置在通道上方过高处，法兰不得正对电气柜或频繁通行位置。地面设备基础、泵组检修距离和管道落地支架需要统一协调，避免现场出现管道先装后设备无法就位的情况。

　　这类模型常用于方案汇报、施工交底和厂内布局评审。通过三维视角，可以直接判断管线层次是否清楚、巡检路线是否顺畅、阀门操作是否可达，以及设备吊装和检修时是否有足够空间。相比平面流程符号，它把管廊、护栏、设备外形和厂房结构放在同一尺度下，使结构、工艺和安装人员能够提前发现净高不足、通道遮挡、支吊架无生根点等问题，从而减少现场返工。
