M1加兰德步枪枪机配套弹簧套筒结构设计

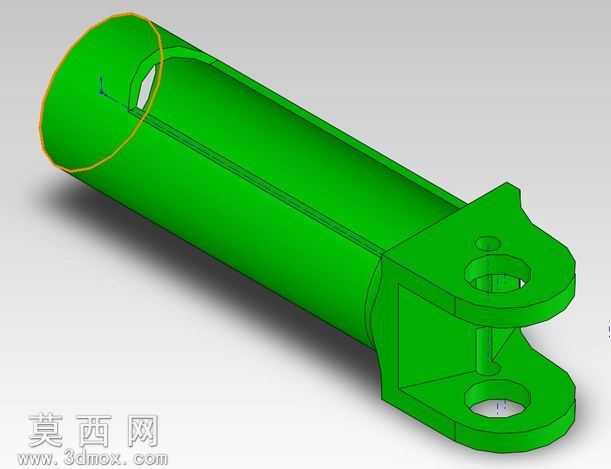

本作品为M1加兰德步枪配套的枪机弹簧套筒结构三维建模成果，建模过程严格参照该枪械原厂零件的实测尺寸与工程图纸开展，全程遵循机械设计的公差配合规范，确保模型各部位尺寸与实物保持一致。建模阶段首先完成主体筒体结构的搭建，精准还原筒体内部的轴向导向槽结构，该槽体用于约束弹簧的伸缩轨迹，避免弹簧在往复运动过程中出现偏摆、卡滞问题，槽体的深度、宽度、走向均严格匹配原厂设计参数，保证与配套活塞杆的滑动配合精度。针对筒体端部的双耳铰接结构，建模时重点处理铰接孔的同轴度要求，两个铰接孔的中心轴线严格共线，孔壁与安装销轴的配合间隙控制在合理公差范围内，同时对耳片与筒体的衔接位置做了加强筋结构的还原，该加强筋用于承受枪机往复运动产生的冲击载荷，避免铰接部位在高频冲击下出现结构断裂。模型的材质渲染阶段，针对枪械零件的金属材质特性，调整了金属材质的粗糙度、反光度参数，还原了钢制零件经表面氧化处理后的哑光深绿质感，同时对零件的棱边做了微小的倒角处理，还原真实机加工零件的工艺特征，避免模型出现尖锐直角的失真问题。结构设计层面，完整还原了筒体侧壁的定位缺口结构，该缺口用于与机匣内部的定位凸台配合，实现套筒在机匣内的周向固定，防止套筒在枪械射击过程中出现转动，同时还原了筒体端部的环形限位台阶，该台阶用于限制弹簧的最大压缩行程，避免弹簧被过度压缩导致塑性变形。整个建模过程严格遵循从原始图纸复刻的设计思路，每一处结构特征都对应实物的实际功能，没有添加冗余的装饰性结构，模型的各部位壁厚均匀，过渡圆角处理符合枪械零件的加工工艺要求，既保证了结构强度，也兼顾了零件的轻量化需求，可用于枪械结构原理演示、机械装配教学、相关零件的复刻加工参考等场景。
