带固定耳USB-B型方口数据连接插头

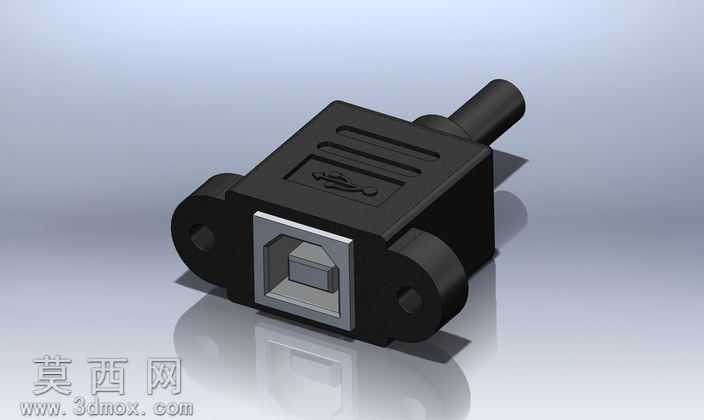

本作品为带安装固定耳的USB-B型方口插头三维模型，建模阶段采用SolidWorks完成全参数化结构搭建，首先以接口公头的金属接触端为基准，绘制方形金属屏蔽壳的截面轮廓，通过拉伸、切除命令完成金属外壳的壁厚与内部插针容纳腔结构，还原标准USB-B接口的尺寸公差要求，确保插合部位的尺寸符合通用接口规范。随后构建插头的黑色绝缘主体部分，主体两侧延伸出带安装孔的固定耳结构，固定耳处做圆角过渡处理避免应力集中，安装孔的孔径与位置按照面板安装的通用标准设定，可直接用于设备面板的螺丝固定场景。尾部的线缆出线部位做锥度收束设计，模拟实际产品的线缆防弯折护套结构，主体表面的USB标识通过包覆草图的浮雕命令实现，还原真实产品的标识细节。材质渲染阶段，金属接口部分赋予磨砂金属材质，调整反射光泽度模拟镀镍金属的哑光质感，绝缘主体部分赋予黑色哑光工程塑料材质，添加细微的颗粒质感还原注塑件的表面效果，固定耳与主体为一体化注塑结构，材质保持统一。模型结构完整拆分了金属屏蔽壳、内部插针固定基座、绝缘外壳、尾部护套四个主要部分，各部件之间的装配间隙按照实际生产的装配公差预留，可直接用于装配干涉检查、产品结构验证，也可用于电子设备接口布局的场景演示。设计过程中优先还原实物的安装适配特性，两侧固定耳的设计区别于普通无固定的USB插头，适用于需要长期固定在设备面板上的连接场景，建模时对边角处的圆角、拔模斜度都做了还原，符合注塑模具的生产工艺要求，避免出现无法脱模的尖锐直角结构，整体模型比例精准，细节完整，可直接用于工程参考、产品演示或3D打印原型制作。
