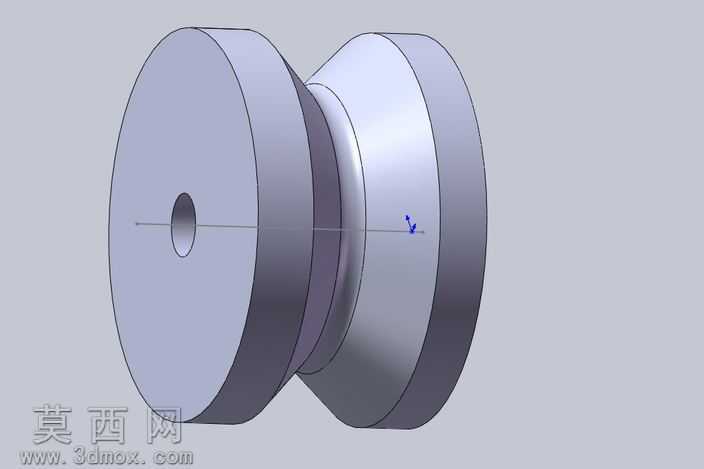

表带梯形槽滑轮三维结构设计模型

本模型为表带梯形槽滑轮结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循机械传动零件的设计规范，先以旋转凸台特征生成滑轮的基体轮廓，精准控制两侧轮缘的厚度、中心轴孔的孔径公差，再通过切除拉伸特征加工出中部的梯形槽结构，槽面的倾斜角度、槽底圆弧过渡均经过尺寸校验，确保适配对应规格的传动带运行轨迹。模型的材质配置模拟了常用的工程滑轮材质，轮体整体赋予哑光金属质感，对梯形槽的工作面做了细微的粗糙度区分，还原实际机加工后的表面纹理效果，中心轴孔内壁添加了同轴度标识对应的视觉细节，两侧轮缘的端面做了倒角处理，避免装配使用过程中出现锐边划伤的问题。结构设计上，该滑轮采用对称式布局，两侧轮缘直径一致，中部梯形槽的深度经过力学测算，既能够保证传动带嵌入后有足够的接触摩擦力，避免传动过程中出现打滑、脱带的问题，又不会因槽深过大增加轮体的整体重量、造成不必要的材料浪费。中心轴孔与轮体保持严格的同轴度，旋转运行时可保证动平衡性能，减少高速传动场景下的振动与噪音。建模过程中对所有特征做了参数化关联，后续若需调整适配不同的传动需求，仅需修改对应尺寸参数即可快速生成新的规格模型，无需重新构建整体特征。渲染阶段采用柔和的工业环境光，多角度展示滑轮的轮廓结构、槽型细节与轴孔特征，清晰呈现各部分的比例关系与结构衔接，能够直观展现该滑轮的设计特点与装配适配性，可用于传动机构的虚拟装配验证、五金配件选型参考以及相关机械结构的教学演示使用。
