金属三点循环弯曲腐蚀疲劳试验装置

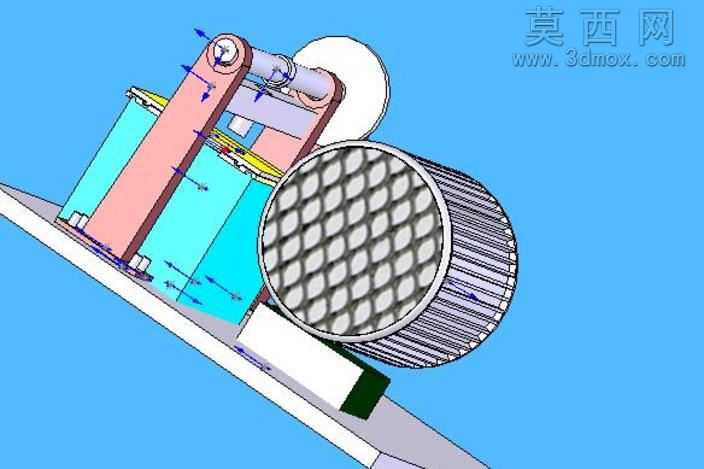

本装置采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循金属材料疲劳腐蚀试验的力学加载规范，对各功能模块进行独立参数化设计，确保后续可根据不同试样规格快速调整装夹间距、加载行程等核心参数。模型渲染阶段针对不同部件赋予差异化材质属性：支撑框架采用哑光金属材质，还原工业设备的厚重质感；加载辊轴部件赋予高抛光金属材质，体现接触部件的加工精度；试样装夹区域采用半透明示意材质，清晰展示试样的装夹定位状态；过滤筒体部分采用网格纹理材质搭配金属边框，直观呈现其过滤防护的功能属性。结构设计上采用模块化布局，左侧为试样装夹与加载单元，通过对称分布的导向结构保证加载力的垂直传导，避免侧向力干扰试验数据；中部设置力传导与位移调节模块，可精准控制弯曲加载的形变量，实现三点弯曲工况的稳定模拟；右侧配套的过滤筒体用于试验环境中的介质循环过滤，保障腐蚀介质的均匀性与洁净度，避免杂质影响腐蚀疲劳测试结果。设计思路围绕试验工况的可复现性展开，所有运动副均按照实际机械连接关系添加约束，加载路径经过反复校核，确保循环弯曲过程中应力集中区域与实际试验状态一致，同时兼顾装置的拆装便捷性，各连接部位均采用标准紧固件建模，方便后续根据试验需求更换不同规格的加载头与装夹夹具，整体模型完整还原了金属腐蚀疲劳测试设备的核心功能结构，可直接用于试验方案验证、教学演示以及设备结构优化参考。
