滚花头手拧夹紧螺丝三维建模设计

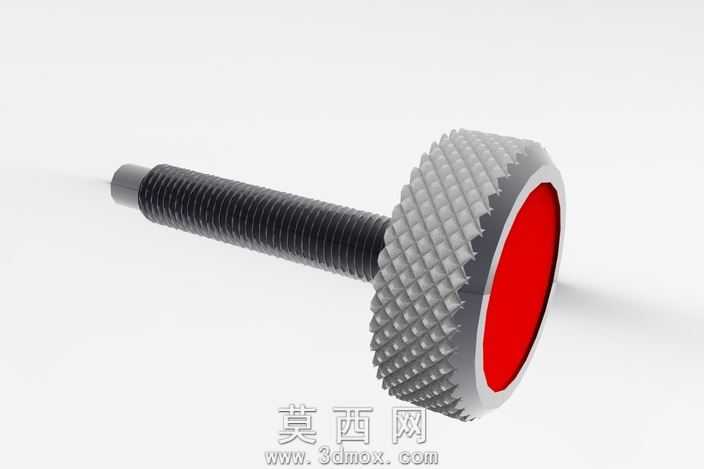

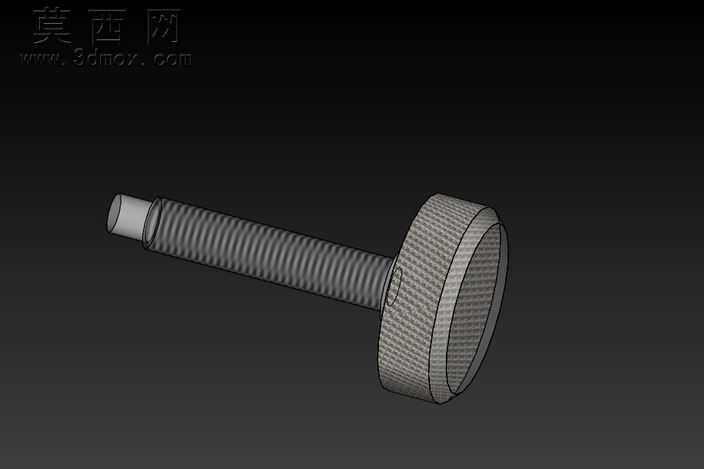

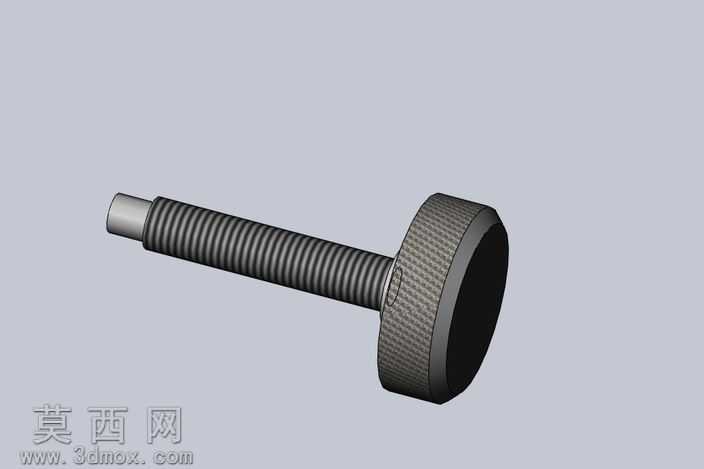

本作品为滚花头手拧夹紧螺丝的三维参数化建模成果，建模过程严格遵循机械紧固件的通用设计规范，先通过草图绘制螺杆的轴向截面轮廓，标注出螺纹公称直径、光杆段长度、螺纹段长度、头部直径与厚度等核心尺寸参数，再通过回转特征生成螺丝的基础实体结构。螺纹部分采用扫描切除的方式完成建模，先绘制符合普通螺纹牙型标准的三角形牙型截面，再沿螺旋线路径进行扫描切除，还原出真实螺纹的牙型轮廓与螺距参数，保证螺纹结构的装配适配性符合通用机械标准。头部的滚花纹理采用阵列特征实现，先在头部圆柱面绘制单个滚花齿的凹槽轮廓，通过圆周阵列完成整圈滚花结构的建模，还原出滚花头增大手部摩擦力的功能结构，滚花的齿距、齿深参数均参考手动操作紧固件的通用设计标准，保证手动拧动时的防滑握持手感。模型的材质配置参考常用碳钢紧固件的属性，为螺杆部分赋予哑光金属材质，头部滚花区域赋予带有细微粗糙质感的金属材质，通过渲染调整光影参数，清晰呈现出螺纹的牙型细节、滚花的纹理质感以及光杆段与螺纹段的衔接结构，整体模型无多余特征，结构简洁规整，所有尺寸参数均符合手拧夹紧螺丝的实际使用需求，可直接用于机械装配结构的虚拟装配验证、工装夹具的结构设计参考，也可作为机械设计教学中紧固件建模的演示案例，帮助学习者掌握螺纹类零件的参数化建模流程、扫描特征与阵列特征的实操技巧，理解手动紧固件的功能结构设计逻辑。
