直升机传动系统斜齿轴零件三维设计

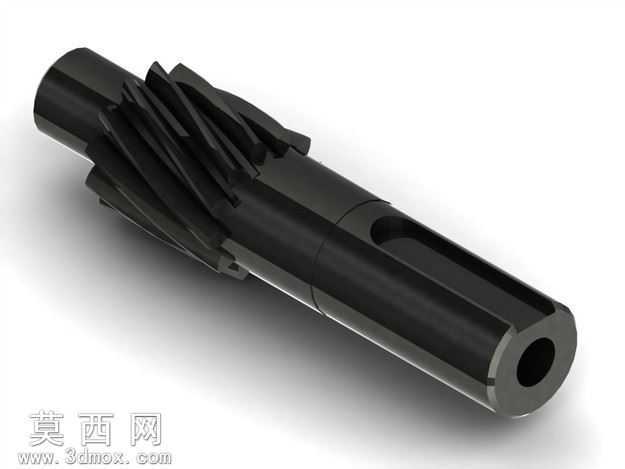

本模型为直升机传动系统配套的斜齿轴零件，采用SolidWorks完成全参数化三维建模，建模过程严格遵循航空机械零件的设计规范，从基础轴段草图绘制开始，通过旋转凸台命令生成轴的基体结构，精准控制各轴段的直径、长度参数，保证轴体的同轴度与尺寸精度符合传动部件的装配要求。针对轴身的斜齿轮结构，采用螺旋线扫描切除结合齿形阵列的方式完成齿形构建，精准设定螺旋角、模数、齿数等齿轮核心参数，还原斜齿轮啮合传动的精准结构特征，确保齿面的啮合接触面积符合传动载荷的设计要求。轴身的键槽结构采用拉伸切除命令完成，键槽的宽度、深度与位置尺寸严格匹配传动连接件的装配标准，轴端的中心通孔采用同轴心拉伸切除构建，既满足零件减重的航空设计需求，也适配轴端的油路连通或定位装配要求。材质渲染阶段采用航空合金钢材质效果，还原金属零件的哑光金属质感，对齿面、轴颈等关键配合面做细微的光泽区分，突出零件的加工精度特征，渲染时采用柔和的侧方打光，清晰展现斜齿的螺旋走向、轴肩的过渡圆角、键槽的边缘倒角等细节结构，避免阴影遮挡关键结构特征。设计过程中充分考虑零件的加工工艺性，所有轴段过渡位置均设置标准圆角，避免应力集中，齿端做倒角处理方便装配啮合，各加工面的粗糙度要求通过材质的细微纹理差异做区分，既保证模型的视觉真实感，也符合实际航空零件的加工逻辑。整体模型结构完整，所有特征参数可编辑，能够直接用于传动机构的虚拟装配、运动仿真以及工程图导出，为直升机传动系统的设计验证、结构优化提供精准的三维数字模型支撑，还原了航空传动零件高精度、高可靠性的设计特点。
